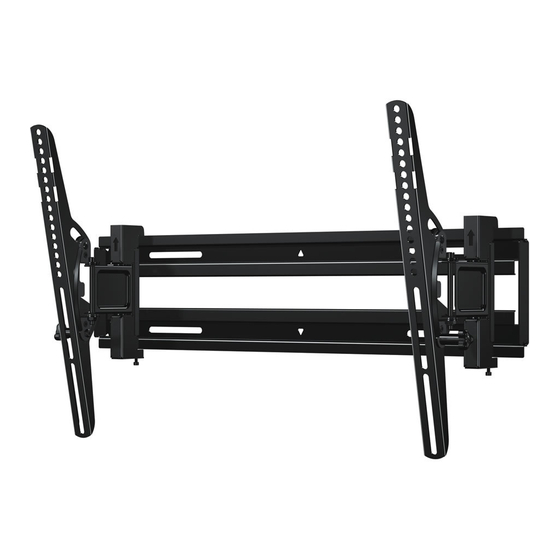

FLT 1-B2
INSTRUCTION MANUAL
WE'RE HERE TO HELP
Want to watch a video that
shows how easy this DIY
project will be?
Watch it now at:
SANUS.com/2809
Recommended placement
Get it right the first time.
HeightFinder™ shows you where
to drill.
Check it out at:
SANUS.com/2808
Our US-based install experts are
standing by to help.
Call us at:
US: +1 (800) 359-5520
EMEA: +31 (0) 495 580 852
UK: +44 (0) 800 056 2853
Publicidad
Manuales relacionados para LEGRAND SANUS VuePoint FLT1
Resumen de contenidos para LEGRAND SANUS VuePoint FLT1
- Página 1 FLT 1-B2 INSTRUCTION MANUAL WE’RE HERE TO HELP Recommended placement Want to watch a video that Get it right the first time. Our US-based install experts are shows how easy this DIY HeightFinder™ shows you where standing by to help. project will be? to drill.
- Página 2 IMPORTANT SAFETY INSTRUCTIONS PLEASE READ ENTIRE MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS 中文文字说明请参见第 24 页 Texto en español, página 12 Deutscher Text Seiten 16 Svensk text sida 20 Texte français page 14 Nederlandse tekst op pagina 18 日本語は 22 ページ Русский...
- Página 3 Dimensions in. [mm] TV INTERFACE NOTE: During operation, your TV shifts 2.28 in. 0.33 3.94 (58 mm) when retracted or extended. 100.0 THRU To help fine-tune the placement of your TV, the wall plate includes slotted holes and the TV brackets can be located 15.75 3.94...
- Página 4 Parts and Hardware for STEP 2 5/16 x 2 ¾ in. Lag Bolts (qty. 4) Lag Bolt Washer Wall Plate Template (qty. 4) (qty. 1) 5/16 in. For concrete installations ONLY : Do not use in drywall or wood CAUTION Concrete Anchors (qty.
- Página 5 STEP 1 Attach Brackets to TV 1.2 Select TV Screw Length and Spacers 1.1 Select TV Screw Diameter Only one screw size fits your TV. NO SPACER SPACER NEEDED • Flat Back TV • Flat Back TV • Rounded or with Irregular Back TV Extra Space Needed...
- Página 6 STEP 2A Attach Wall Plate Wood Stud Installation CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: nominal 2 x 4 in. (51 x 102 mm) actual 1½ x 3½ in. (38 x 89 mm) ●...
- Página 7 STEP 2B Attach Wall Plate Solid Concrete or Concrete Block Installation CAUTION: Avoid potential personal injury or property damage! ● Mount wall plate directly onto concrete surface (no wall covering) ● Minimum solid concrete thickness: 8 in. (203 mm) ● Minimum concrete block size: 8 x 8 x 16 in.
- Página 8 STEP 2C Attach Wall Plate Steel Stud Installation CAUTION: Avoid potential personal injury or property damage! ● Studs must be at least 2x4 in. / 25 ga. ● If back side of wall is unfinished, drywall must be installed to a minimum of one stud left and right of the stud(s) being used to install the mount ●...
- Página 9 STEP 3 Hang TV onto Wall Plate HEAVY! You may need assistance with this step. CAUTION: Avoid potential personal injury! TV brackets contain potential pinch points during operation. Keep fingers away from pinch points when retracting the TV. (arrows) NOTE: The TV brackets (TV) can be positioned anywhere along the wall plate to counteract the 2.28 in.
- Página 10 Manage Cables Move your TV to various positions, CAUTION: as needed to attach your cables, Avoid potential personal injury! then adjust the TV as desired. The TV brackets contain potential pinch points during operation. Keep fingers away from pinch points when retracting the TV.
- Página 11 LATERAL SHIFT HEAVY! You may need assistance with this step. Remove your TV BEFORE shifting side-to-side: Determine where on the wallplate you want to position your TV. Rehang your TV on the wallplate by following STEP 3 on PAGE 9. REMOVING THE TV HEAVY! You may need assistance with this step.
- Página 12 INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ESPAÑOL ANTES DE UTILIZAR ESTE PRODUCTO. ¡Antes de empezar, asegúrese de que este es el soporte adecuado para usted! ¿Su televisor pesa más de 36,2 kg No — ¡Perfecto! (80 libras), incluidos 36,2 kg Sí...
- Página 13 ESPAÑOL PASO 2A Fijar la placa de pared a la pared - Opción de montante de madera Consulte la página 6 PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! ● Los paneles de yeso sobre la pared no deben ser mayores de 16 mm (5/8 pulg.) ●...
- Página 14 INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – FRANÇAIS VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUIT Avant de commencer, assurons-nous que ce support vous convient parfaitement ! Votre téléviseur pèse-t-il plus de Non — Parfait! 36,2 kg 36,2 kg (80 lbs) (80 lb) avec les...
- Página 15 FRANÇAIS ÉTAPE 2A Fixation de la plaque murale au mur - Option montants en bois Voir à la page 6 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! ● L’ é paisseur du revêtement de cloison sèche qui recouvre le mur ne doit pas excéder 16 mm (5/8 po) ●...
- Página 16 WICHTIGE SICHERHEITSHINWEISE – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH – DEUTSCH BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF Stellen Sie vor Montagebeginn sicher, dass diese Halterung für Sie geeignet ist! Wiegt Ihr Nein – Perfekt! Fernseher inkl. 36,2 kg Zubehör mehr als Ja –...
- Página 17 DEUTSCH SCHRITT 2A Anbringen der Wandplatte an der Wand – Holzbalkenoption Siehe Seite 6 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Die Gipsschicht der Wand sollte nicht dicker als 16 mm (5/8") sein ● Mindestmaße für Holzbalken: nominell 51 x 102 mm (2 x 4"), tatsächlich 38 x 89 mm (1½ x 3½") ●...
- Página 18 BELANGRIJKE VEILIGHEIDSINSTRUCTIES – BEWAAR DEZE INSTRUCTIES – NEDERLANDS LEES DE VOLLEDIGE HANDLEIDING VOORAFGAAND AAN HET GEBRUIK Controleer voor u begint of deze wandbevestiging ook voor u geschikt is! Weegt uw tv Nee: perfect! meer dan 36,2 kg 36,2 kg (80 lbs) inclusief Ja: deze bevestiging is NIET geschikt.
- Página 19 NEDERLANDS STAP 2A De wandplaat aan de muur bevestigen - houten dragers zie pagina 6 LET OP: Voorkom lichamelijk letsel of materiële schade! ● Gipsplaten die de muur bedekken, mogen niet dikker zijn dan 16 mm (5/8 in.) ● Minimale grootte houten drager: nominaal 51 x 102 mm (2 x 4 in.) werkelijk 38 x 89 mm (1½ x 3½ in.) ●...
- Página 20 SVENSKA VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT Innan du börjar bör du se till att det här monteringsfästet är perfekt för dig! Väger din TV mer än 36,2 kg Nej – Perfekt! 36,2 kg (80 lbs) inklusive Ja –...
- Página 21 SVENSKA STEG 2A Installera väggplattan på väggen – Alternativ för träregel Se sidan 6 FÖRSIKTIGT: Undvik eventuella personskador och skador på egendom! ● Gipsskiva som täcker väggen får inte överstiga 16 mm (5/8 tum) ● Minsta storlek på träregel: nominell 51 x 102 mm (2 x 4 tum) faktisk 38 x 89 mm (1 ½ x 3 ½ tum) ●...
- Página 22 日本語 安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください 始める前に、このマウントがあなたの用途に最適であるかを確認します！ お使いのテレビの重量は付 超えない ̶ ご利用いただけます ！ 36.2 kg 36.2 kg 属品とあわせて MountFinder.Sanus.com 超える ̶このマウントは対応していません。対応するマウントをお探しになるには、 ポンド） を超えますか （80 ポンド） をご覧いただくか、カスタマーサービスまでお問い合わせください。 取り付け先の壁の素材は 木製スタッドの コンク リートまたは 鋼製スタッド わからない 次のどれですか ドライウォール コンク リートブロック ドライウォール 注意 ： 石膏ボードの 金属スタッド壁の場合、オプションの固定具キッ トがあります...
- Página 23 日本語 手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 6 ページを参照 注意： ケガをしたり、テレビや壁面を破損しないように注意してください！ ● 壁面を覆う石膏ボードが16 mm（5/8 インチ）を超えてはいけません ● 木製スタッドの最小サイズ：一実際 51 x 102 mm（2 x 4 インチ）、実際の 38 x 89 mm（1½ x 3½ インチ） ● スタッドの中心を確認します ヒント：長穴を使用して設置位置を微調整してください。 注意： 注意：ケガをしたり、テレビや壁面を破損しないように注意してください！ラグボルトを適切に使用しないと、しっかりと支えることができない場合 があります。ラグボルトを、締め過ぎてはいけません。次の手順に進む前に、ウォールプレートが壁にしっかり固定されていることを確認します。 手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリートブロックオプション 7 ページを参照 注意：...
- Página 24 中文 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书 在开始安装之前，我们首先来确认此支架是否适合您！ 您電視的重量 (包含附 否 — 很好！ 36.2 件) 是否 超過 公斤 36.2 kg 是 — 這個壁掛架不適合。請造訪 MountFinder.Sanus.com / 请与客户服务部门联系 ， 英磅)？ (80 lbs) 尋找適合的壁掛架。 您牆壁的材料為何？ 混凝土/ ？ 不確定？ 使用木柱搭 钢墙柱墙壁 ？ 混凝土砌 建的石牆？ 注意： 针对金属龙骨墙，...
- Página 25 中文 步骤 2A 将壁板安装到墙上 - 木墙柱选项 参见第 6 页 注意： 避免潜在人身伤害或财产损毁！ ● 墙上覆盖的干式墙不能超过 16 mm (5/8 英寸) ● 最小木墙柱尺寸：标称 51 x 102 mm (2 x 4 英寸) 实际 38 x 89 mm (1½ x 3½ 英寸) ● 必须确保在墙柱中心 提示：可使用条形螺丝孔微调放置的位置。 注意： 避免潜在人身伤害或财产损毁！不当使用可能减少方头螺栓的保持力。请勿过度紧固方头螺栓。确保壁板牢牢固定在墙上，然后才能执行后续步骤。...
- Página 26 ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ РУССКИЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО Перед началом установки необходимо убедиться, что это крепление подходит для вашего телевизора! Ваш телевизор весит более 36,2 кг (80 Нет — превосходно! фунтов), включая...
- Página 27 РУССКИЙ ШАГ 2A – Крепление настенной пластины к стене – крепление на деревянные стойки См. стр. 6 ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Толщина гипсокартона, покрывающего стену, не должна превышать 16 мм (5/8 дюйма) ● Минимальный...
- Página 28 Leave a review: Vuepoint.SANUS.com Legrand AV Inc. and its a iliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand AV makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
