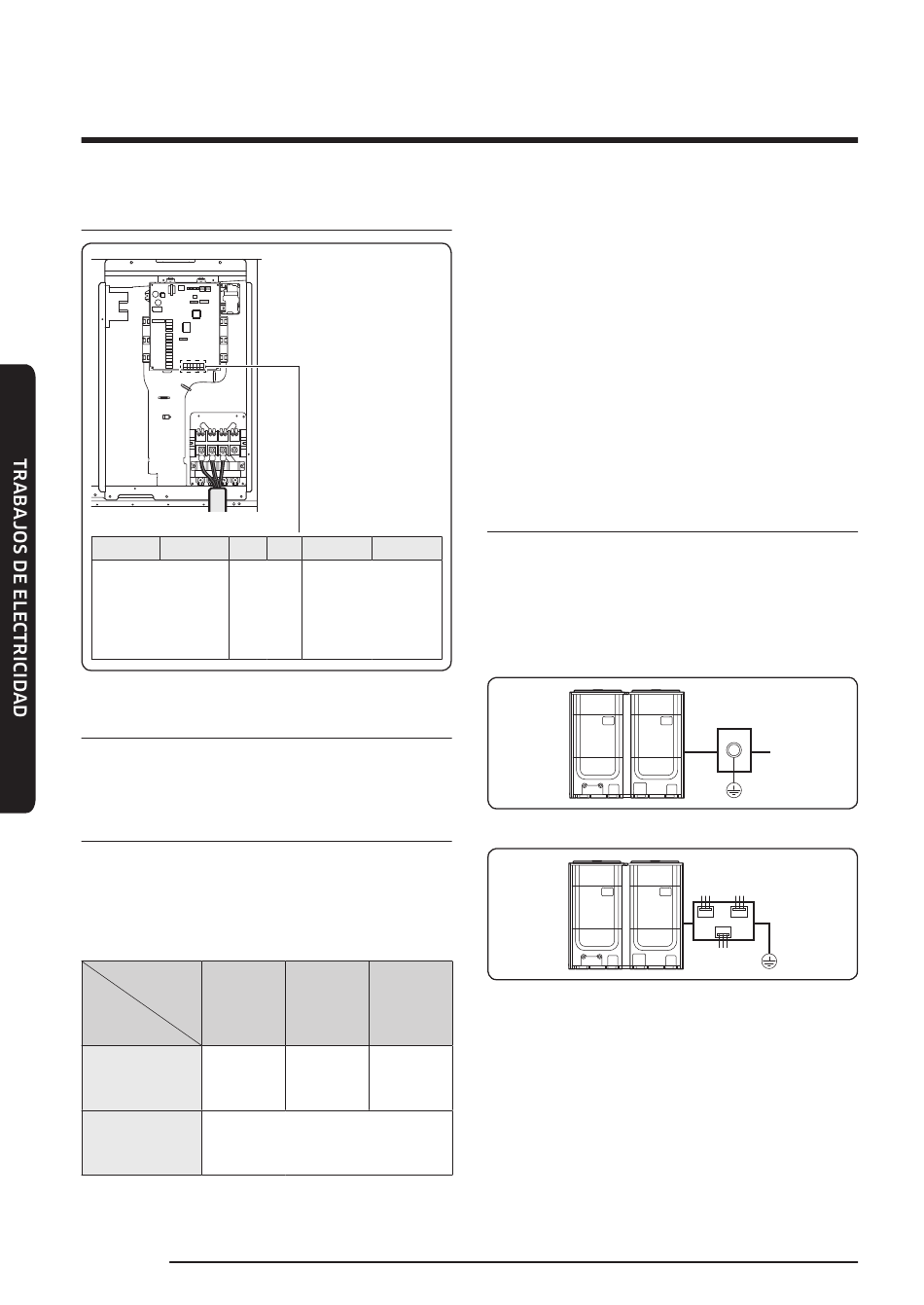

Trabajos de cableado eléctrico
Instalación del dispositivo de solución
F1
F2
Bloque de terminales
con controlador
de inversores
y controlador
hidráulico
Conexión de toma de tierra
Por razones de seguridad, un instalador calificado
debe realizar la toma de tierra.
Conexión a tierra del cable de alimentación
f Las normas sobre la toma de tierra pueden variar
según la tensión nominal y la zona de instalación
del sistema de aire acondicionado.
f Conecte a tierra el cable de alimentación conforme
se indica en la tabla siguiente.
lugar de
instalación
Humedad alta
Tipo de
alimentación
Tensión a tierra
inferior a 150 V
Debe realizar la conexión a tierra 3.
Tensión a tierra
el caso en que se haya instalado un interruptor
superior a 150 V
44
Español
OF1 OF2
R1
R2
Bloque de terminales
-
con dispositivo de
solución
Humedad
Humedad baja
media
Debe realizar
Debe realizar
la conexión a
la conexión a
tierra 3.
tierra 3.
Nota 1)
Nota 1)
(Incluido
diferencial)
Acerca de la conexión a tierra 3.
Nota 1)
f Un experto (calificado) debe realizar la conexión
de la toma de tierra.
f Compruebe si la resistencia de la toma de tierra
es inferior a 100Ω. Cuando instale un interruptor
diferencial (capaz de cortar la corriente en menos
de 0,5 segundos en caso de cortocircuito), la
resistencia de la toma de tierra permitida debe ser
de 30~500 Ω.
Toma de tierra en lugar seco
Nota 2)
f Compruebe si la resistencia de la toma de tierra es
inferior a 100 Ω. Compruebe si la resistencia de la
toma de tierra es inferior a 250 Ω.
Realización de la toma de tierra
Utilice un cable de conexión a tierra clasificado y
consulte las especificaciones de los cables eléctricos
del producto.
f Si utiliza el terminal exclusivo de toma de tierra
(cuando el terminal de toma de tierra está
integrado en la casa)
f Si utiliza el terminal de tierra del panel eléctrico
Nota 2)
Terminal exclusivo de
toma de tierra
Panel eléctrico
