hager EUM200 Guia De Inicio Rapido

EUM200
EUM200
Relè di controllo tensione, rilevazione fasi,
regolabile 1P+N/3P(N) 2 deviatore
Relé de controlo tensão, monitorização de
fases, 1P+N/3P(N) 2 inversor ajustável
Relé de control tensión, control de fases,
ajustable 1P+N/3P(N) 2 inversor
6
7
8
9
L1
02
1~
N
N L1
15
R
16 18
16 15
L1
03
L2
3N~
L3
N
N
15
R
16 18
16 15
01 01 01
y Istruzioni per la sicurezza
L'incasso e il montaggio di apparecchi elettrici
deve essere eseguito esclusivamente da un
elettricista qualificato in base alle norme d'ins-
y
tallazione, alle direttive, alle linee guida, alle
t
condizioni e ai provvedimenti di sicurezza e pre-
r
venzione degli incidenti in vigore nel Paese.
Il mancato rispetto delle istruzioni per l'instal-
lazione può provocare danni all'apparecchio,
incendi o altri pericoli.

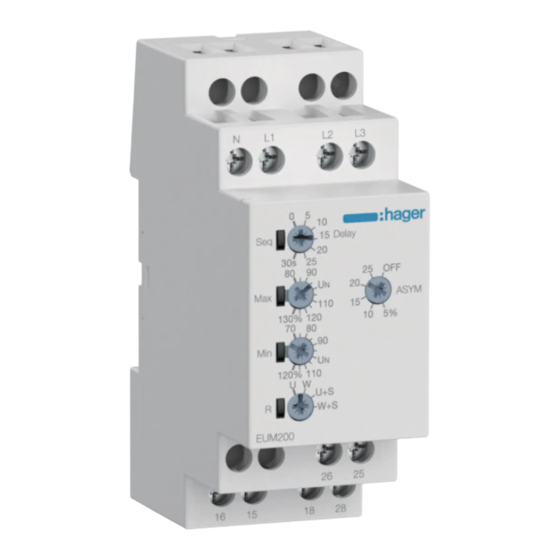

Struttura apparecchio
Ritardo di scatto regolabile
1
Ritardo di inserzione regolabile (% di U
2
Asimmetria regolabile
3
Rilevazione intervallo regolabile (% di U
4
Selezione della funzione
5
Display dell'errore di sequenza (rosso)
6
Spia di controllo MAX (rosso)
7
Spia di controllo MIN (rosso)
8
Display di stato del relè di uscita R (giallo)
9
Funzione
Rilevazione di tensione in reti a 3 fasi e a 1 fase con
valori di soglia regolabili, ritardo di scatto regolabile,
rilevazione di guasto di fase, sequenza di fase e
asimmetria con asimmetria regolabile. Le funzioni e
i valori di soglia vengono regolati con i 5 potenzio-
metri. Le 4 spie di controllo forniscono informazioni
sullo stato dell'apparecchio e dell'installazione.
Uso corretto
− Rilevazione tensione in reti a 1/3 fasi per la
rilevazione dell'intervallo di bassa tensione e
1
di tensione
2 − Rilevazione di sequenza di fase, guasto di fase
e asimmetria
3
− Montaggio su binario DIN secondo TH 35 7,5-
4
15 a norma IEC 60715:2017 / EN 60715:2017
5
Descrizione delle funzioni
− Rilevazione tensione bassa (U)
Se la tensione misurata (una delle tensioni di fase)
scende sotto il valore impostato sul regolatore
del MIN, inizia lo svolgimento del ritardo di scatto
impostato (il LED rosso Min lampeggia). Trascorso il
tempo di ritardo (il LED rosso Min si accende) il relè
di uscita R si spegne (il LED giallo non si accende).
Se la tensione misurata supera il valore impostato
sul regolatore del Max (tutte le tensioni di fase), il
relè di uscita R si riavvia (il LED giallo si accende).
L2 L3
25
R
26 28
26 25
18 28
Figura 4: Rilevazione tensione bassa (U)
− Funzione finestra (W)
L1 L2 L3
Il relè di uscita si riavvia (il LED giallo si accende)
quando la tensione misurata (tutte le tensioni di
25
R
fase) supera il valore impostato sul regolatore del
Min. Se la tensione misurata (una delle tensioni di
26 28
fase) scende sotto il valore impostato sul regolatore
26 25
del Max, inizia lo svolgimento del ritardo di scatto
18 28
impostato (il LED rosso Max lampeggia). Trascorso
il tempo di ritardo (il LED rosso Max si accende)
il relè di uscita R si spegne (il LED giallo non si
accende). Il relè di uscita si riavvia (il LED giallo si
accende) quando la tensione misurata scende di
nuovo sotto il valore massimo (il LED rosso Max
non si accende). Se la tensione misurata (una delle
tensioni di fase) scende sotto il valore impostato sul
regolatore del Min, inizia lo svolgimento del ritardo
di scatto impostato (il LED rosso Min lampeggia).
Trascorso il tempo di ritardo (il LED rosso MIN lam-
peggia) il relè di uscita R si spegne (il LED giallo non
si accende).
)
N
)
N
Figura 5: Funzione finestra (W)
− Rilevazione sequenza di fase (Seq)
La rilevazione della sequenza di fase è commuta-
bile in tutte le funzioni. In caso di una modifica della
direzione di rotazione delle fasi (il LED Seq rosso si
accende), trascorso il ritardo di scatto si spegne il
relè di uscita R (il LED giallo non si accende).
Nota
In caso di circuiti di corrente monofase
la rilevazione della sequenza fasi deve
essere disattivata.
U
L1
L2
L3
LED Seq
Figura 6: Rilevazione sequenza di fase (Seq)
− Rilevazione guasto di fase
Il relè di uscita R si spegne (il LED giallo non si
accende) quando una delle fasi è guasta.
U
L1
L2
L3
Figura 7: Rilevazione guasto di fase
− Rilevazione asimmetria
Il relè di uscita R si spegne (il LED giallo non si
accende) quando l'asimmetria supera il valore impos-
tato sul regolatore ASYM. La disattivazione avviene
anche quando l'asimmetria viene provocata da ten-
sioni inverse di motori che funzionano su 2 fasi.
U
L1
L2
L3
Figura 8: Rilevazione asimmetria
Delay
