Manuales relacionados para Sennheiser AC 3200
Resumen de contenidos para Sennheiser AC 3200
- Página 1 Active Transmitter Combiner 8:1 AC 3200 Instrucciones de uso...
-
Página 3: Tabla De Contenido
Esquema de conexión ..............6 Vista general del producto ............7 Puesta en servicio del AC 3200 ............ 8 Preparativos para el uso del AC 3200 ........8 Conexión de la antena ............10 Conexión de transmisores al AC 3200 ......... 10 Conexión del cable de red ............ -
Página 4: Indicaciones Importantes De Seguridad
11. Utilice sólo los aparatos adicionales/accesorios recomendados por Sennheiser. 12. Utilice el aparato sólo con carros, estanterías, trípodes, soportes o mesas indicados por el fabricante o que se vendan conjunta- mente con el aparato. - Página 5 Este símbolo indica que el AC 3200 no se debe abrir ya que existe el peligro de sufrir una descarga eléctrica. En el AC 3200 no se encuentra ningún componente que pueda ser reparado por el usuario.
- Página 6 Indicaciones importantes de seguridad Uso adecuado El uso adecuado del AC 3200 incluye que Usted: utilice el aparato para fines comerciales, haya leído estas instrucciones, especialmente el capítulo «Indicaciones importantes de seguridad» en la página 2, utilice el aparato dentro de las condiciones de servicio sólo como se describe en estas instrucciones.
-
Página 7: Active Transmitter Combiner 8:1 Ac 3200

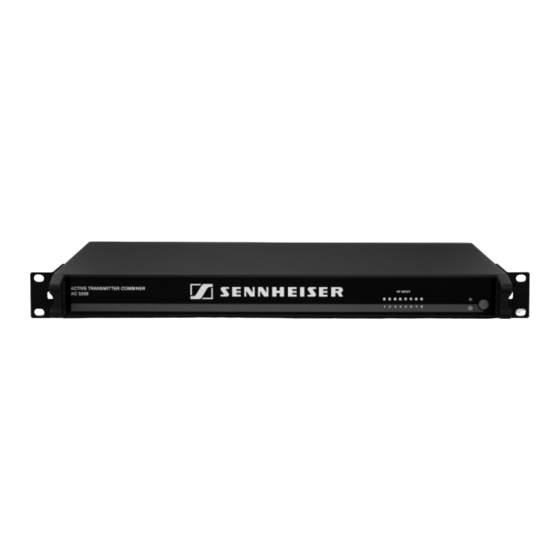

Active Transmitter Combiner 8:1 AC 3200 Active Transmitter Combiner 8:1 AC 3200 Al AC 3200 se pueden conectar hasta 8 transmisores inalám- bricos de control de la marca Sennheiser. Podrá encontrar los transmisores adecuados en la páginas del producto AC 3200 de www.sennheiser.com. -
Página 8: Esquema De Conexión
Esquema de conexión Esquema de conexión El siguiente esquema de conexión ilustra la alimentación de una instalación de ocho canales con una antena única. AC 3200... -
Página 9: Vista General Del Producto
Vista general del producto Vista general del producto · » ¿ ´ · ³ ³ 70 W ² ¶ ¶ º ¶ ¶ ³ Ángulos de montaje · Orificios de ventilación (laterales) » 8 LEDs: Indicaciones de funcionamiento de las entradas HF ¿... -
Página 10: Puesta En Servicio Del Ac 3200
Puesta en servicio del AC 3200 Puesta en servicio del AC 3200 Preparativos para el uso del AC 3200 El AC 3200 se puede montar o bien sobre una superficie plana, o bien en un bastidor. Instalar el aparato PRECAUCIÓN: El calor puede deteriorar el aparato. - Página 11 Puesta en servicio del AC 3200 Pegue los pies del aparato tal y como se indica en la figura de al lado. Coloque el AC 3200 sobre una superficie plana y horizontal. Montaje en bastidor PRECAUCIÓN: Peligros durante el montaje en bastidor.
-
Página 12: Conexión De La Antena
Puesta en servicio del AC 3200 Para montar el AC 3200 en un bastidor de 19": Introduzca el AC 3200 en el bastidor de 19". ³ Atornille el ángulo de montaje con cuatro tornillos adecuados (no incluidos en el volumen de suministro) al bastidor. -
Página 13: Conexión Del Cable De Red
Conecte el cable de red a la hembrilla de red y a la red de corriente. Nota: 70 W Puede conectar el AC 3200 a tensiones de red de entre 100 V y 240 V CA (50 a 60 Hz). Encendido y apagado del AC 3200 ´. »... -
Página 14: Recomendaciones Y Consejos Para Una Recepción Óptima
Mantenga los líquidos de todo tipo lejos del aparato. Nunca utilice disolventes ni detergentes. Antes de empezar con la limpieza, desenchufe el AC 3200 de la red de corriente. Limpie el aparato sólo con un paño ligeramente humedecido. Compruebe regularmente si en los orificios de ventilación se ha acumulado polvo y... -
Página 15: Si Se Presentan Anomalías
Llame a su proveedor Sennheiser si en su equipo se presentan problemas que no se hayan indicado en la tabla anterior o si los problemas no se pueden solucionar con las propuestas de solución indicadas en la tabla. -
Página 16: Accesorios Y Piezas De Repuesto
Accesorios y piezas de repuesto Accesorios y piezas de repuesto Para su AC 3200, su proveedor Sennheiser puede facilitarle los siguientes accesorios: Art n° Accesorio/Pieza de repuesto 003658 Antena direccional pasiva A 2003 UHF 004645 Antena omnidireccional pasiva A 1031 U... -
Página 17: Datos Técnicos
Datos técnicos Datos técnicos Rango de frecuencia 500 a 870 MHz Atenuación de distribución 0 dB (±1 dB) Potencia de entrada HF Valor nominal hasta 100 mW por entrada Entradas protegidas hasta máx. 250 mW 50 Ω Impedancia Alimentación de tensión 100 V a 240 V CA, 50 a 60 Hz Potencia absorbida máx. -
Página 18: Declaraciones Del Fabricante
Declaraciones del fabricante Declaraciones del fabricante Garantía Sennheiser GmbH & Co. KG concede por este producto una garantía de 24 meses. Las condiciones de garantía actualmente vigentes las puede consultar en Internet bajo www.sennheiser.com o a su proveedor Sennheiser. 0682 Declaración de conformidad de la CE... - Página 20 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany Phone: +49 (5130) 600 0 Printed in Germany Fax: +49 (5130) 600 300 Publ. 09/08 www.sennheiser.com 528244/A01...
