Poliman Moveis Kit Liz 15026 Manual Del Usuario

Sr Montador:
- Confira todas as peças das embalagens com a lista de
peças contida neste manual;
- Separe os acessórios, confira as medidas dos parafusos
com a escala;
- Siga todas as orientações deste manual de montagem
para ter o direito à garantia do produto;
- Indicamos que a montagem seja feita por um
profissional mediante a leitura e orientação desse
manual de montagem
Quantos Montadores?
Ferramentas
herramientas/Tools
não fornecidas
30
29
29
18
17
27
14
27
15
13
16
12
9
16
11
10
2
1
31
31

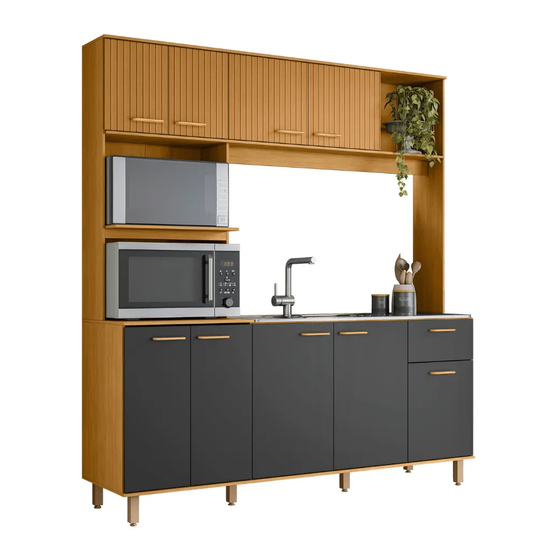

Aspecto Final - Imagens ilustrativas
Final Aspect - Illustrative imagens
Aspecto Final - Imágenes Ilustrativas
Mr. Assembler:
- Check all parts of the packages with the parts list
contained in this manual;
- Separate the accessories, check the measurements
of the screws with yhe scale above;
- Follow all the instructions in this assembly manual to
be entitled to product warranty;
- We indicate the assembly by a professional according
to the reading and orientation contained in the
assembly scheme
Código da Peça
Piece Code
Código de la Pieza
00000 0 00 - 00
Padrões de Cor
Color default
Padrón de Color
30
20
19
26
21
22
23
23
25
24
9
8
28
5
28
4
3
7
32
33
32
Medidas Internas
Internal Measures
Desenho - ELM - Edição - A2 - Data - 18/08/2023
Medida Final / Final Measure
15026 - Kit Liz
Vídeo de Montagem
Montaje
Assembly
CÓD SEQ DESCRIÇÃO
15026003 1 BASE
15026007 2 DIVISÓRIA ESQ
15026006 3 DIVISÓRIA DIR
PRATELEIRA INF
15026012 4 MAIOR
15026004 5 LATERAL DIR
LATERAL
15026008 6 COMPLEMENTAR DIR
15026009 7 VISTA FRONT
15026010 8 VISTA TRAS
15026011 9 TRAVA CUBA
15026005 10 LATERAL ESQ
PRATELEIRA INF
15026013 11 TORRE QUENTE
15026014 12 TPO TORRE QUENTE
LATERAL ESQ TORRE
15026016 13 QUENTE
DIVISÓRIA DIR TORRE
15026015 14 QUENTE
PRATELEIRA SUP
15026018 15 TORRE QUENTE
VISTA DUPLA TORRE
15026017 16 QUENTE
6
15026019 17 BASE SUP
15026021 18 BATENTE SUP
15026022 19 DIVISÓRIA SUP
15026023 20 CHAPÉU
15026020 21 VISTA SUP MAIOR
CONTRAFUNDO
15026025 22 GAVETA
15026024 23 LATERAL GAVETA
15026026 24 FRENTE GAVETA
15026032 25 FUNDO GAVETA
15026035 26 FUNDO SUP
FUNDO TORRE
15026034 27 QUENTE
15026033 28 FUNDO INF MAIOR
PORTA SUP TORRE
15026030 29 QUENTE
15026031 30 PORTA SUP MAIOR
PORTA INF TORRE
15026029 31 QUENTE
15026028 32 PORTA INF MAIOR
15026027 33 PORTA INF DIR MENOR
Sr Montador:
- Verifique que todas las piezas de la lista están incluidas
en el embalage;
- Separe los accesorios, confirme las medidas de los
tornillos de acuerdo con la escala;
- Siga todas las instrucciones de este manual de armado
para tener derecho a la garantia del producto;
-Indicamos el armado por un profisional según la lectura
y orientación contenida en el esquema de armado
Guarde a etiqueta colada na
Tabela de Cor
lá estão informações importantes
FREIJÓ/OFF
90
WHITE caso necessite de assistência
informar o número do lote contido
FREIJÓ/GRAFITE 85
DESCRIPTION DESCRIPCIÓN
BASE BASE
PARTICIÓN
LEFT PARTITION IZQUIERDA
RIGHT PARTITION PARTICIÓN DERECHA
LARGEST LOWER ESTANTE INF
SHELF GRANDE
RIGHT SIDE LADO DER
COMPLEMENTARY COMPLEMENTARIO
SIDE RIGHT DER
FRONT VIEW VISTA FRONTAL
REAR VIEW VISTA TRASERA
CUT LATCH CORTE EL PESTILLO
LEFT SIDE LADO IZQ
HOT TOWER ESTANTE INF TORRE
LOWER SHELF CALIENTE
TIPO TORRE
HOT TOWER TYPE CALIENTE
HOT TOWER LEFT TORRE CALIENTE
SIDE LADO IZQ
HOT TOWER TABIQUE DIR TORRE
DIRECT PARTITION CALIENTE
HOT TOWER SUP ESTANTE DE SUP
SHELF TORRE CALIENTE
HOT TOWER TORRE CALIENTE
DOUBLE VIEW DOBLE VISTA
BASE SUP SUP BASE
SUPPORT STOP PARADA DE APOYO
PARTICIÓN SUPERIO
TOP PARTITION R
HAT SOMBRERO
GREAT SUP VIEW GRAN VISTA SUP
BACKGROUND
DRAWER CAJÓN DE FONDO
SIDE DRAWER CAJÓN LATERAL
DRAWER FRONT FRENTE DE CAJÓN
DRAWER BOTTOM FONDO DE CAJÓN
BACKGROUND SUP FONDO SUP
HOT TOWER FONDO TORRE
BACKGROUND CALIENTE
GREATER LOWER
FUND FONDO INF MAYOR
HOT SUP TOWER PUERTA TORRE DE
DOOR SUP CALIENTE
PUERTA SUPERIOR
LARGER SUP DOOR GRANDE
HOT TOWER PUERTA INF TORRE
LOWER DOOR CALIENTE
BIGGER BOTTOM
DOOR PUERTA INF GRANDE
SMALLER RIGHT PUERTA INF
BOTTOM DOOR DERECHA PEQUEÑA
Pesos Suportados
Supported Weights
Pesos admitidos
2
15
15
5
5
embalagem do produto
do seu produto,
técnica você precisa
na etiqueta.
MAT-
QTD COMP LARG ESP PRIMA VOL
1 0,500 1,800 15 MDP 1
1 0,675 0,480 12 MDP 1
1 0,605 0,480 12 MDP 2
1 0,808 0,256 12 MDP 2
1 1,869 0,256 12 MDP 2
1 0,675 0,223 12 MDP 2
1 1,200 0,070 15 MDP 1
1 1,200 0,070 15 MDP 1
2 0,449 0,070 12 MDP 1
1 0,675 0,480 12 MDP 1
1 0,564 0,245 12 MDP 2
1 0,588 0,500 12 MDP 2
1 1,182 0,256 12 MDP 2
1 0,782 0,256 12 MDP 2
1 0,380 0,564 12 MDP 2
2 0,563 0,060 12 MDP 2
1 1,776 0,274 12 MDP 2
1 0,388 0,08 12 MDP 2
1 0,388 0,256 12 MDP 2
1 1,800 0,274 12 MDP 2
1 1,200 0,08 12 MDP 1
1 0,331 0,08 12 MDP 2
2 0,350 0,100 12 MDP 2
1 0,390 0,197 15 MDP 1
1 0,355 0,353 3 HDF 2
1 1,796 0,404 3 HDF 2
2 1,485 0,287 3 HDF 2
2 1,216 0,313 3 HDF 2
2 0,382 0,286 15 MDP 1
2 0,408 0,382 15 MDP 1
2 0,663 0,286 15 MDP 1
2 0,663 0,408 15 MDP 1
1 0,462 0,390 15 MDP 1
kg
5
10
1
2
2
