E/S HyPath
La tarjeta de circuito impreso E/S HyPath contempla 24 entradas y 24 salidas. En el EDGE Pro se pueden configurar
dos tarjetas E/S para 48 entradas y 48 salidas. Cada tarjeta de circuito impreso E/S HyPath tiene cuatro conectores
plásticos circulares (CPC). Cada uno de los CPC transmite 6 entradas y 6 salidas.
La Figura 15 ejemplifica un EDGE Pro HyPath configurado con 48 E/S.
Las E/S del HyPath se asignan en el software Phoenix, en la pantalla de ajuste E/S. Para más información, ver el Manual
de instalación y configuración de la Serie V9 del software Phoenix (806410).

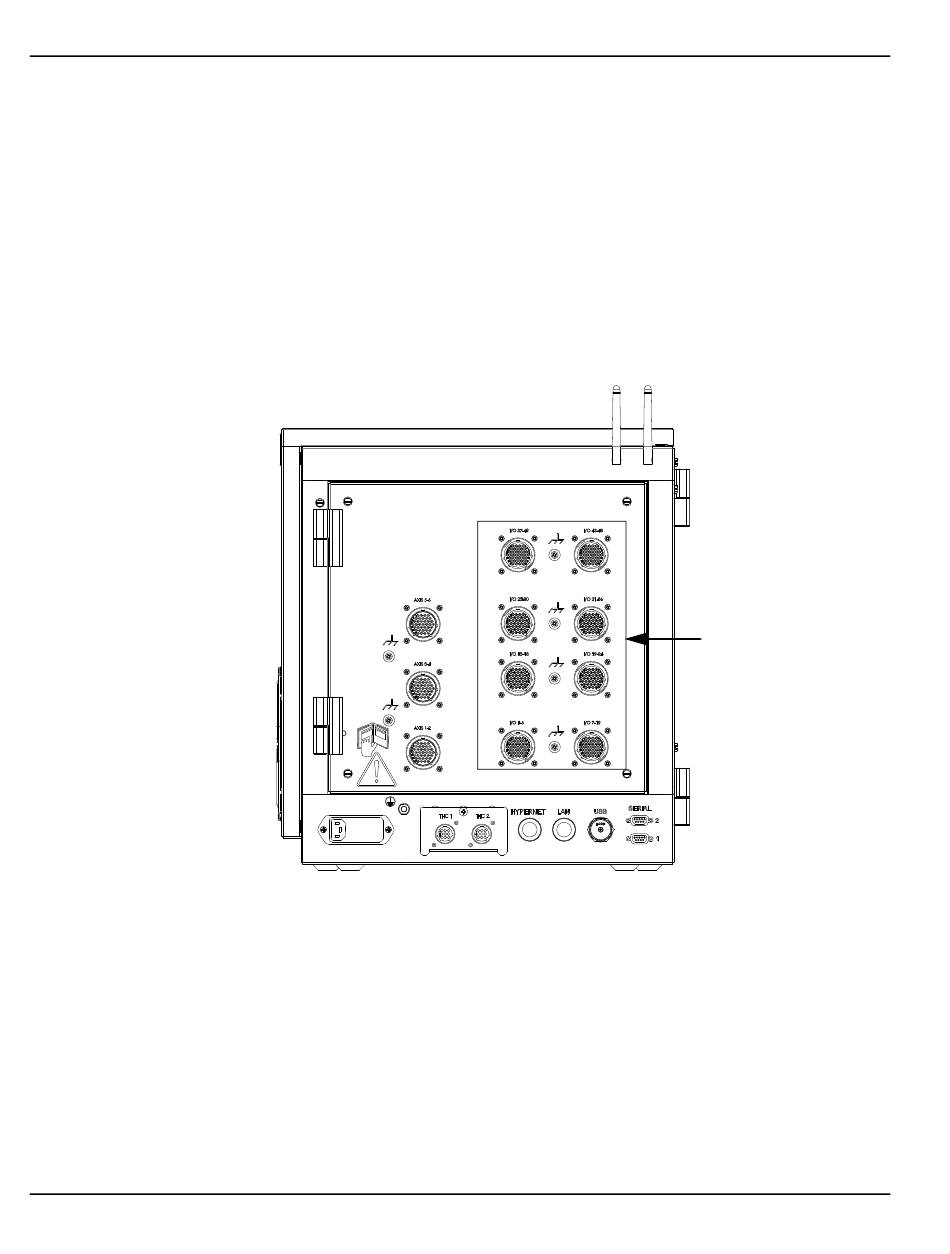

Figura 15 Vista posterior del EDGE Pro HyPath CNC con conexiones para 48 E/S, servo de 6 ejes
y 2 Sensores THC
Entradas
Todas las entradas del EDGE Pro HyPath CNC:
•
usan lógica positiva que obliga a activarlas con voltaje positivo
•
son fotoacopladas y tienen un rango de +4,7 V como mínimo y +32 V como máximo. La resistencia de
serie interna es de 4,7 kΩ
•
usan un bloque de alimentación local de +24 VCD en las tarjetas HyPath y servo de 6 ejes con un
consumo externo total de 1,5 A
62
EDGE Pro HyPath CNC Manual de instrucciones 807623
Conectores E/S
1 a 48
