Resumen de contenidos para Power Electronics V2

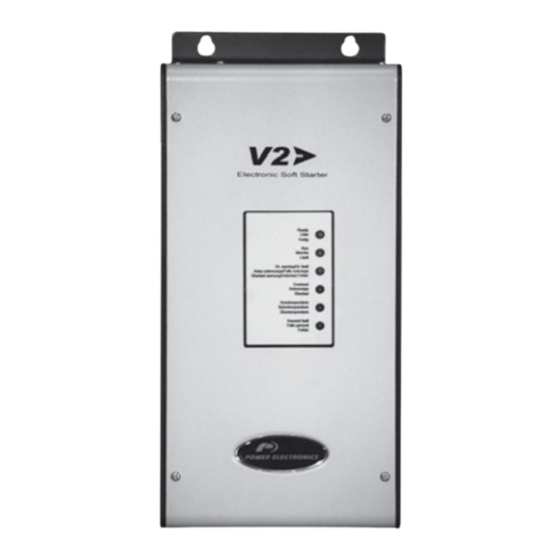

- Página 1 Arrancador Electrónico Manual de Usuario...
- Página 3 ARRANCADOR ELECTRÓNICO Manual de Usuario V2MT01JE Rev. J POWER ELECTRONICS ESPAÑA C/ Leonardo da Vinci, 24 - 26 46980 · PARQUE TECNOLÓGICO PATERNA · VALENCIA · ESPAÑA Tel. +34 96 136 65 57 · Fax. +34 96 131 82 01 Atención al Cliente: 902 40 20 70...
- Página 4 2 | POWER ELECTRONICS Manual Técnico V2 V2MT01JE...
-
Página 5: Recepción
Antes de poner en marcha el arrancador, debe leerse este manual, para conocer todas las posibilidades de su equipo. Si le surge alguna duda consulte con el Departamento de Atención al Cliente de POWER ELECTRONICS (902 40 20 70 / +34 96 136 65 57) o bien a cualquier agente autorizado. -
Página 6: Revisiones
Se modifica el DT0048D (Pág. 11). Marzo 2003 Introducción nueva gama IP54. Octubre 2002 Jumper 7: El valor por defecto es Paro por inercia. Julio 2002 Cambio del PCB. 00016B. Modificación en la posición de los jumpers. 4 | POWER ELECTRONICS Manual Técnico V2 V2MT01JE... -
Página 7: Tabla De Contenido
CARACTERÍSTICAS TÉCNICAS..................DIMENSIONES Y TIPOS NORMALIZADOS............... ENTRADAS DE CONTROL....................4.1. Terminales de control. 4.2. Descripción de los terminales. INDICADORES LED'S......................CONFIGURACIÓN JUMPERS DE TARJETA DE POTENCIA..........CONFIGURACIÓN DE LOS POTENCIÓMETROS............. APLICACIONES........................DECLARACIÓN DE CONFORMIDAD CE................POWER ELECTRONICS Manual Técnico V2 V2MT01JE... -
Página 8: Montaje Y Conexionado
1.1 CONDICIONES AMBIENTALES 1.1.1 MODELO IP00 La temperatura ambiental máxima de funcionamiento del V2 en su versión IP00 es de 40ºC. Es posible trabajar a temperaturas de 50ºC, sobredimensionando el equipo un 2% por cada grado adicional. Ejemplo: Motor de 15Kw , 380V, 30Amp. -
Página 9: Condiciones De Disipación De Calor
P= 15 x 3 = 45 vatios En el supuesto más desfavorable, cuando el V2 trabaje el 100% del tiempo al 100% de carga, el ciclo de trabajo será del 100% (el factor de multiplicación es 1 para el 100% por ciclo de trabajo, y 0,8 para el 80%) siendo la potencia disipada: P= P. -
Página 10: Cableado De Potencia
Ø = 65 / 20 x (40-30) 0.325 m /min NOTA: Es necesario el uso de filtros en la aspiración para proteger al V2 de la entrada de polvo del exterior. 1.4.2 MODELO IP54 El V2 en su variante IP54 no precisa de ventilación forzada ya que no disipa calor durante su funcionamiento nominal, tan sólo durante los arranques y paros siendo el número máximo de... -
Página 11: Cableado De Potencia Para Modelo Ip00
CABLEADO DE POTENCIA PARA MODELO IP00 N.C. N 230Vac DT0045C Fig. 2: Configuración cableado potencia del V2. NOTA: Protección mínima recomendada para F1, 1A. Es imprescindible que el instalador garantice el cor recto cumplimiento de la normativa y las regulaciones vigentes y de aplicación en los diferentes paises o zonas de instalación. -
Página 12: Cableado De Potencia Para Modelo Ip54 - Bypass Integrado
CABLEADO DE POTENCIA PARA MODELO IP54 – BYPASS INTEGRADO Fig. 2b: Configuración cableado potencia del V2 – IP54 con Bypass Interno. * NOTA: Protección mínima recomendada para F1, 1A. Es imprescindible que el instalador garantice el correcto cumplimiento de la normativa y las regulaciones vigentes y de aplicación en los diferentes paises o zonas de instalación. -
Página 13: Cableado De Control
Fig. 3: Configuración cableado de control V2. 1. 7 OBSERVACIONES ANTES DE LA PUESTA EN MARCHA 1. Compruebe que no hay objetos extraños en el interior del V2. 2. Verifique que la tensión de alimentación a la tarjeta de control sea 230Vac, ±10% . -
Página 14: Características Técnicas
Curva de sobrecarga Subcarga: 0.2 a 0.6 In Curva de subcarga Límite de corriente: 1 a 5 In NOTA: El V2 IP54 tiene limitado el número máximo de arranques hora a 5. CONTACTOS AUXILIARES 2 relés conmutados. 5A, 230Vac Instantáneo Fallo SEÑALIZACIÓN... -
Página 15: Dimensiones Y Tipos Normalizados
IP54 V2045B* 350x157x132 18.5 IP54 V2060B* 410x157x132 IP54 V2075B* 410x157x132 * Las referencias señaladas con “*“ poseen la función Bypass interno. Las protecciones del motor continúan en funcionamiento. Tabla 1. Potencias V2. POWER ELECTRONICS Manual Técnico V2 V2MT01JE | 13... -
Página 16: Entradas De Control
4. ENTRADAS DE CONTROL El siguiente esquema muestra las especificaciones eléctricas de todas las entradas de control del V2. 4.1 TERMINALES DE CONTROL SALIDAS DIGITALES RELÉ DE RELÉ FALLO INSTANTANEO ENTRADAS DIGITALES 8 9 10 11 12 230Vac DT0038E Fig.5: V2 Term les de control 4.2 DESCRIPCIÓN DE LOS TERMINALES... - Página 17 (mezclado de diferentes materiales etc.), donde pueda ser necesario un mayor par, se em plean las entradas del pulso de arranque. Pulso arranque DT0052C Fig. 10: Configuración Pulso de arranque. POWER ELECTRONICS Manual Técnico V2 V2MT01JE | 15...
-
Página 18: Indicadores Led's
Parpadea durante la rampa de aceleración y deceleración. Encendido constante al trabajar a intensidad de trabajo. (Condiciones nominales) LED 3 AVISO SOBRECARGA Y FALLO SUBCARGA Intermitente: FALLO SUBCARGA Descripción Subcarga del motor. Posible Causa Motor trabajando sin carga. 16 | POWER ELECTRONICS Manual Técnico V2 V2MT01JE... -
Página 19: Fallo Sobrecarga
Causa Pérdida de fase. Desequilibri o de fase. Fallo tiristor. cción Comprobar suministro potencia, todos los cables y el motor. Si el fallo persiste, contacte con POWER ELECTRONICS o distribuidor autorizado. POWER ELECTRONICS Manual Técnico V2 V2MT01JE | 17... -
Página 20: Configuración Jumpers De Tarjeta De Potencia
Posición 2: 230V (Introducir los 6 jumpers según el esquema abajo mostrado). Seleccionar estos 6 jumpers (2 por fase) según el valor de la tensión a la entrada del V2. Asegure que la tensión de placa motor se encuentra entre los márgenes de voltaje relacionados. -
Página 21: Paro Por Inercia
Ajuste de la frecuencia según la red de suministro. juste Donde la frecuencia de alimentación sea 50Hz, dejar ajustado a 50Hz. Si es de 60Hz situar el jumper en la posición 2 (60Hz). POWER ELECTRONICS Manual Técnico V2 V2MT01JE | 19... -
Página 22: Protección De Subcarga
Posición 1: Protección de subcarga desactivada. Posición 2: Protección subcar ga activada. n 1: No subcarga Posició Posición 2: Subcarga DT0057D Fig. 16: JP9: Selección del jumper de protección de su bcarga. 20 | POWER ELECTRONICS Manual Técnico V2 V2MT01JE... -
Página 23: Configuración De Los Potenciómetros
40 y el 50%. Final rampa Inicio rampa REGIMEN aceleración deceleración NOMINAL 100% Final rampa Inicio rampa deceleración aceleración Inicial Rampa Rampa aceleración decelerac ión Tiempo DT0042B Fig.18: Par inicial. POWER ELECTRONICS Manual Técnico V2 V2MT01JE | 21... -
Página 24: Tiempo Aceleración
Si se requiere un tiempo de respuesta rápido frente a sobrecargas en el motor, deberemos ajustar este potenciómetro al mínimo, si se desea una respuesta lenta se deberá ajustar al valor máximo. Normalmente se opta por un valor intermedio. 22 | POWER ELECTRONICS Manual Técnico V2 V2MT01JE... -
Página 25: Pot7 Curva De Subcarga
Fig. 19: Curva sobrecarga. POT6 SUBCARGA Descripción Intensidad de subcarga. Rango 0,2 a 0.6 x In, donde In es la intensidad nominal del V2. Unidad Amperios Función La subcarga determina el valor de intensidad por debajo del cual el motor no debe trabajar. - Página 26 U/L TIME I. LIMIT INIT IAL. STARTM. HOCHLAUF RÜCKLAUF ÜBERLAST ÜBERLASTKURVE UNTERLAST UNTERLASTZEIT STROMBEGRENZ 15S. 0.8xIn 1.2xIn 0.2xIn 0.6xIn MIN MAX 1xIn 5xIn DT0041D Fig. 20: Configuración de potenciómetros para arranques duros. 24 | POWER ELECTRONICS Manual Técnico V2 V2MT01JE...
-
Página 27: Aplicaciones
21: Configuración de potenciómetros para arranques duros. TERMINALES DE CONTROL SALIDAS DIGITALES RELÉ DE RELÉ FALLO INSTANTANEO ENTRADAS DIGITALES 8 9 10 11 12 230Vac DT0068C Fig.22: Configuración del cableado de control. POWER ELECTRONICS Manual Técnico V2 V2MT01JE | 25... - Página 28 CABLEADO DE POTENCIA N.C. N 230Vac DT0045C Fig. 23: Configuración cableado potencia del V2. * NOTA: Protección mínima recomendada para F1, 1A. CONFIGURACIÓN DE POTENCIÓMETROS PARA BOMBAS Y VENTILADORES. PAR INICIAL ACELER. DECELER. SOBRECARGA CURVA SOBRC. SUBCARG. TIEMPO SUB. LIMITE I.
-
Página 29: Declaración De Conformidad Ce
DECLARACIÓN DE CONFORMIDAD CE La empresa: Nombre: POWER ELECTRONICS ESPAÑA, S.L. Dirección: C/ Leonardo Da Vinci, 24-26, 46980 Paterna (Valencia) España Teléfono: +34 96 136 65 57 Fax: +34 96 131 82 01 Declara bajo su propia responsabilidad, que el producto: Arrancador electrónico para motores C.A. - Página 30 Tel. 902 40 20 70 · (+34) 96 136 65 57 · Fax. (+34) 98 163 45 83 INTERNACIONAL AUSTRALIA Power Electronics Australia Pty Ltd U6, 30-34 Octal St, Yatala, BRISBANE, QUEENSLAND 4207 · P.O. Box 3166 Browns Plains · Queensland 4118 · AUSTRALIA Tel.
- Página 31 www.power-electronics.com...
