Emerson dixell XEV22D Instrucciones De Montaje

XEV22D
DRIVER PARA VÁLVULAS DE EXPANSIÓN
ELECTRÓNICAS PASO A PASO
--- MANUAL PARA VERSION 1.5 ---
1. ADVERTENCIA GENERAL................................................1
2. DESCRIPCION GENERAL.................................................1
3. SONDAS RELATIVAS AL XEV22D......................................1
4. CONEXIONES.................................................................1
5. PANEL FRONTAL............................................................3
6. INTERFAZ DE USUARIO...................................................3
7. LISTA DE PARÁMETROS..................................................3
8. APERTURA FORZADA......................................................5
9. COMO UTILIZAR LA HOT-KEY...........................................5
10. VISUALIZACIÓN DE MENSAJES........................................5
11. DATOS TÉCNICOS..........................................................5
12. VALORES ESTÁNDAR......................................................6
1. ADVERTENCIA GENERAL
1.1 LEA ANTES DE USAR ESTE MANUAL
 Este manual es parte integrante del producto y debe conservarse cerca del instrumento para
una consulta rápida y fácil.

El instrumento no debe usarse para funciones que difieran de las que se indican en este
manual, por ejemplo, como instrumento de seguridad.

Controle los límites de la aplicación antes de continuar.

Dixel Srl, se reserva la facultad de modificar la composición de sus productos sin previo aviso al
cliente, garantizando, en cualquier caso, las funciones de los mismos.
1.2 PRECAUCIONES DE SEGURIDAD

Antes de conectar el instrumento, verifique que la tensión eléctrica sea adecuada.

No exponga el instrumento a agua o humedad: utilice el controlador solo dentro de los límites de
funcionamiento. Para prevenir la formación de condensado, evite los cambios bruscos de
temperatura o la exposición del aparato a un nivel de humedad atmosférica elevado.

Atención: desconecte todas las conexiones eléctricas antes de realizar cualquier trabajo de
mantenimiento.

Coloque la sonda en una posición que no pueda ser alcanzada por el usuario final. El
instrumento jamás debe abrirse.

En presencia de averías o problemas de funcionamiento, entregue el instrumento al distribuidor
o a "Dixell S.r.l." (a la dirección indicada en el manual) junto con una descripción detallada del
problema.

Tenga en consideración la corriente máxima que puede aplicarse en cada relé (vea la ficha
técnica).
 Asegúrese de que todos los cables de las sondas, de las cargas y de la alimentación eléctrica
estén separados entre ellos y suficientemente alejados, para que no se superpongan o se
enreden.
 Para aplicaciones en ambientes industriales, se recomienda el uso de filtros de red (nuestro
mod. FT1) con cargas inductivas.
2. DESCRIPCION GENERAL

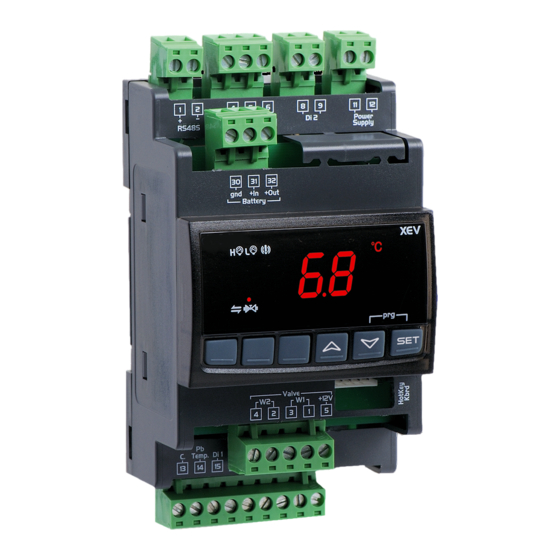

El módulo XEV22D es capaz de manejar una gran variedad de válvulas de expansión electrónicas
paso a paso. El XEV22D permite regular el recalentamiento del fluido que va a la unidad de
refrigeración en orden de obtener un rendimiento optimizado y un funcionamiento del evaporador
independiente del clima o las condiciones de carga. Los módulos XEV22D están equipados con dos
entradas de sonda, un transductor de presión de 4 a 20mA o 0 a 5V y otra sonda de temperatura
NTC-EU, NTC-US o Pt1000.
Una conexión LAN permite transmitir la señal de presión a otros módulos XEV con el objetivo de usar
un solo transductor de presión. También hay 2 entradas digitales configurables, la primera es libre de
tensión y la otra de alta tensión para simplificar las conexiones con la petición de frío.
Con el display es posible ver el valor de recalentamiento (SH), el grado de apertura de la válvula o los
valores de las sondas, el teclado local permite la programación del instrumento sin otros dispositivos.
Para completar el equipamiento del instrumento, la conexión serie RS485 permite conectar el
XEV22D a sistemas de monitorización y supervisión Dixell.
3. SONDAS RELATIVAS AL XEV22D
3.1 TRANSDUCTORES DE PRESIÓN PP07, PP11, PP30: 4÷20MA
PP07 2,0MT
PP11 2,0MT
PP30 2,0MT
3.2 SONDA DE TEMPERATURA NP4-67 O PMP4-67 PARA MONTAJE EN TUBO
1594025990 XEV22D SP r1.5 11.02.2016
-0,5+7bar rel FE BE009302 00
-0,5+7bar rel FE BE009302 07
0+307bar rel FE BE009302 04
Las sondas de temperatura NP4-67 (sensor NTC) o
PMP4-67 (sensor PT1000) se pueden utilizar en la
línea de aspiración para monitorizar la temperatura de
salida del evaporador/intercambiador de calor.
NP4-67 - Código BN609001 52 – Sonda NTC.
Rango de medida: -40+110°C, Cable 1,5mt
PMP4-67 - Código BZ609001 53 – Sonda Pt1000.
Rango de medida: -70+110°C, Cable 1,5mt
4. CONEXIONES
El instrumento está provisto con bloques conectores de tornillo desconectables con una sección de
hasta 2.5 mm . Se tienen que usar cables resistentes al calor. Antes de conectar los cables
2
asegúrese que la alimentación cumple con los requerimientos del instrumento. Separe los cables de
las sondas de los cables de alimentación, de las salidas y de los cables de potencia. No exceda la
corriente máxima permitida para cada relé, en caso de cargas más pesadas utilice un relé externo
adecuado.
4.1 ADVERTENCIA GENERAL
Antes de conectar los cables asegúrese que la alimentación cumple con los requerimientos del
instrumento. Separe los cables de sondas de los de potencia, de las salidas y de las conexiones de
alimentación.
4.2 CONEXIONES DE CABLEADO
4.3 GUÍA DE CABLEADO
TIPO DE DISPOSITIVO
Sensores de temperatura
analógicos y entrada digital
Red RS-485
Transductor de presión
Válvula paso a paso
Cargas y Válvula
4.4 MONTAJE DE SONDA DE TEMPERATURA PARA CONTROL RECALENTAMIENTO
La sonda de temperatura se sitúa como se
ilustra en la figura a continuación. Entre 0 y 180
grados de inclinación respecto a la vertical de la
sección del tubo.
XEV22D
CABLE SUGERIDO
AWG 22-2 CON MALLA, P.E. BELDEN #8761
AWG 22-2 CON MALLA, P.E. BELDEN #8761
AWG 22-2 CON MALLA, P.E. BELDEN #8761
Usar el cable del fabricante con la máxima longitud, no
Exceder de 10 metros (30 pies).
Permitida una sección máxima de 14 AWG (2 mm 2 )
1/6
