So ändern Sie die Sitzhöhe:
1.
Bauen Sie die Hinterräder ab (siehe § 2.13).
2. Schrauben Sie die Achsbuchsen der Hinterräder von der Achsplatte ab.
3. Montieren Sie die Achsbuchsen in der richtigen Bohrung der Achsplatte, siehe
Tabelle 3 und vorherige Abbildung.
4. Überprüfen Sie, ob die Achsbuchsen festgezogen sind.
Lösen Sie die Steckachsen Ⓐ der Vorderräder.
5.
6. Platzieren Sie die Vorderräder in der richtigen Bohrung der Vordergabel (Tabelle 3).
7. Positionieren Sie die Buchsen gemäß Tabelle 3.
Bauen Sie die Steckachsen Ⓐ der Vorderräder wieder ein und ziehen Sie sie fest.
8.
Überprüfen Sie die Spannung der Steckachsen Ⓐ. Die Achsen müssen sich
problemlos drehen lassen, es darf aber kein Spiel vorhanden sein.
9. Bauen Sie die Hinterräder an.
10. Wenn alles ordnungsgemäß zusammengebaut wurde, müssen die Steckachsen der
Vorderräder senkrecht zum Boden stehen. Überprüfen Sie, ob diese Ausrichtung
gegeben ist.
11. Stellen Sie die Bremsen gemäß § 3.5 ein.
Für andere Sitzwinkel- und Sitzhöhenkombinationen können Sie das oben beschriebene
Verfahren verwenden, um die Vordergabel und die Achsplatte in der richtigen Kombination
einzustellen.
Falls Sie die richtige Kombination nicht finden können, wenden Sie sich einfach an
Vermeiren.

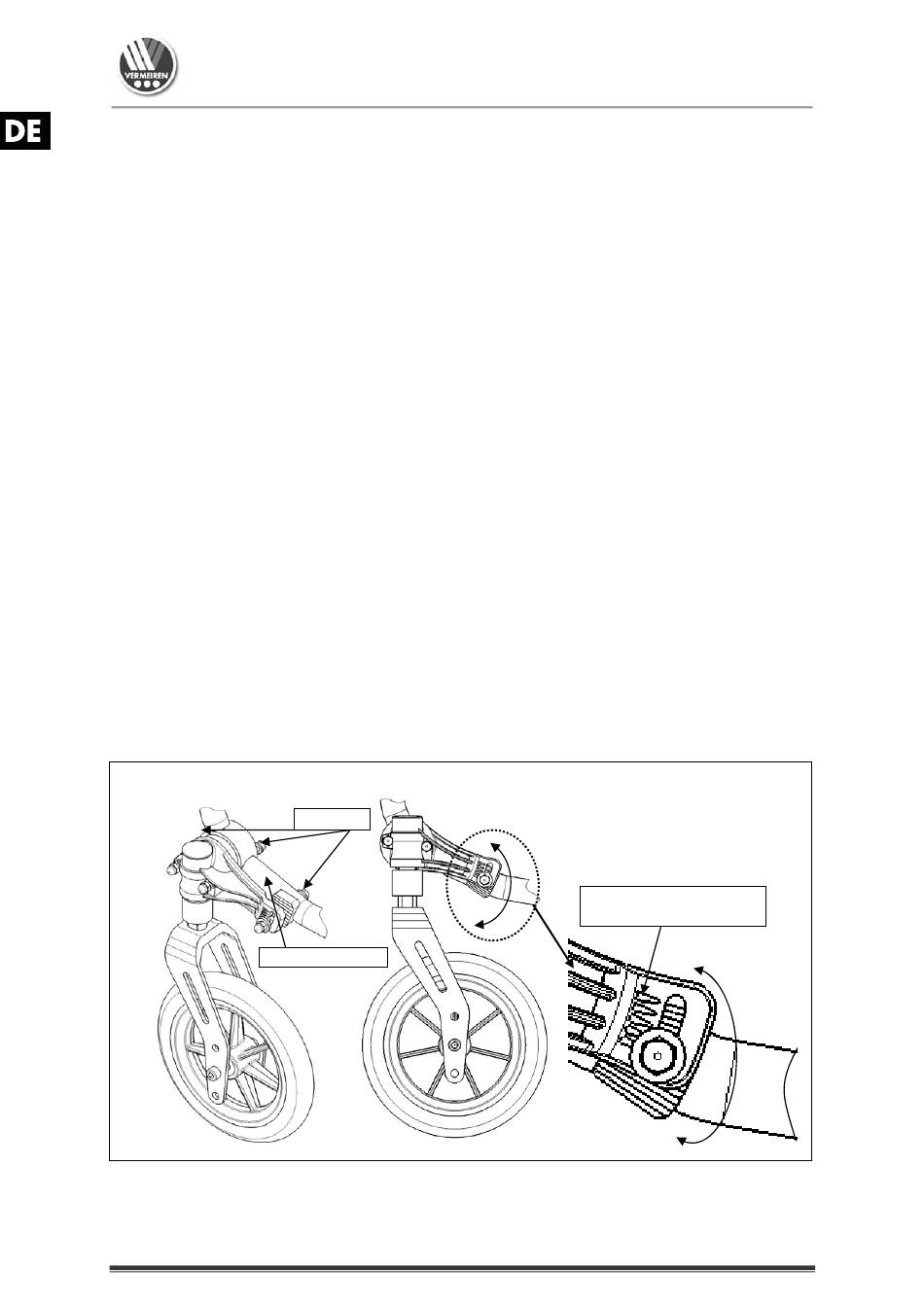

Prüfen Sie, ob die Steckachsen senkrecht zum Boden stehen. Gegebenenfalls verwenden
Sie das folgende Verfahren, um die Fußrollenaufnahme einzustellen:
1. Lösen Sie die drei Schrauben mit einem Innensechskantschlüssel der Größe 5.
2. Stellen Sie die Fußrollenaufnahme auf den gewünschten Winkel ein.
3. Ziehen Sie die drei Schrauben wieder fest.
Fußrollenaufnahme
Schraube
Seite 18
V300, V300D
2016-06
Anzeige der 5
Winkelpositionen (Dreieck)
