BEDIENUNGSANLEITUNG/ USER MANUAL
MODE D'EMPLOI/ MANUAL DEL USUARIO

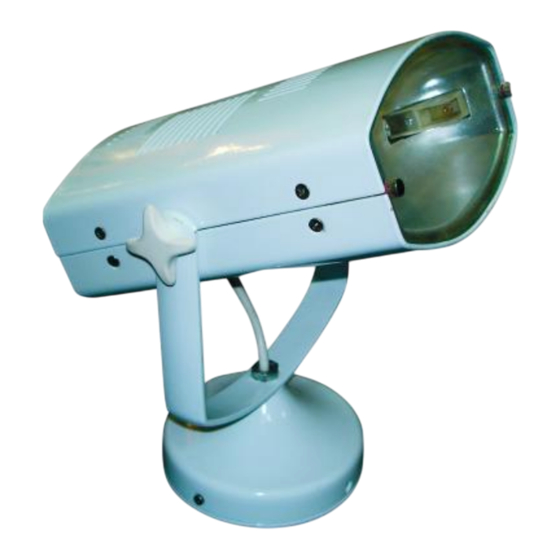

Indoor Spot
for 70W or 150W
R7s Gas Discharge Lamps
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para EuroLite Indoor Spot 70W

  • Página 1 BEDIENUNGSANLEITUNG/ USER MANUAL MODE D'EMPLOI/ MANUAL DEL USUARIO Indoor Spot for 70W or 150W R7s Gas Discharge Lamps © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
  • Página 2: Tabla De Contenido

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 INSTALLATION ..............................7 Lampeninstallation/Lampenwechsel ......................7 Befestigung ..............................8 Anschluss ans Netz............................9 BEDIENUNG ..............................9 REINIGUNG UND WARTUNG.......................... 9 TECHNISCHE DATEN ............................ 10 INTRODUCTION ............................. 11 SAFETY INSTRUCTIONS..........................
  • Página 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/31 00026817.DOC, Version 1.1...
  • Página 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE Indoor Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Página 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
  • Página 6: Bestimmungsgemäße Verwendung

    Dieser Spot darf niemals ohne Schutzscheibe betrieben werden! Ersetzen Sie jede gebrochene Schutzscheibe! GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen...
  • Página 7: Installation

    Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Die maximale Umgebungstemperatur T = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
  • Página 8: Befestigung

    Vor dem Wechseln der Lampe, das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen) und die Lampe unbedingt erst abkühlen lassen (ca. 10 Minuten). Achtung: Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers. Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein.
  • Página 9: Anschluss Ans Netz

    Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
  • Página 10: Technische Daten

    Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Version: HSL-70 / HSL-150 150W...
  • Página 11: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE Indoor Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Página 12 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
  • Página 13: Operating Determinations

    HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only.
  • Página 14: Installation

    Please use the original packaging if the device is to be transported. Make sure that you pack the device in the original state. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void.
  • Página 15: Attachment

    Step 4: Insert the lamp into the lamp holder. Step 5: Replace the lens and the cover. Step 6: Tighten the cover screws. Do not operate this device with opened cover! Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight.
  • Página 16: Operation

    The device must only be connected with an electric installation carried out in compliance with the IEC- standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum fault current of 30 mA. OPERATION After you connected the effect to the mains, the Indoor Spot starts running. CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test.
  • Página 17: Technical Specifications

    TECHNICAL SPECIFICATIONS Version: HSL-70 / HSL-150 150W Power supply: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Power consumption: 90 W 200 W Maximum ambient temperature T 45° C 45° C Maximum housing temperature T 200° C 245°...
  • Página 18: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE Spot Intérieur. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le Spot Intérieur de son emballage.
  • Página 19 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...
  • Página 20: Emploi Selon Les Prescriptions

    Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. Ne jamais effectuer l’operation sans écran de protection. Remplacer tout écran de protection fissuré. RISQUE DE MAL! Ne jamais regarder directement à...
  • Página 21: Installation

    L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance. Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité...
  • Página 22: Fixation

    La lampe usée est à conserver dans un récipiant de protection et à manipuler avec précaution. Avant le remplacement de l'ampoule, toujours laisser refroidir (env. 10 minutes) celle-ci et débran- cher l'appareil. Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant. Ne pas utiliser des ampoules d’une puissance supérieure, la température dègagée par celles-ci étant trop haute pour cet appareil.
  • Página 23: Alimentation

    Alimentation Branchez l’appareil avec la fiche au secteur. L'occupation des câbles de connexion est: Câble International Brun Phase Bleu Neutre Jaune/Vert Terre La terre doit être connectée! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle.
  • Página 24: Caractéristiques Techniques

    Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agrée pour éviter des dangers. Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition. CARACTÉRISTIQUES TECHNIQUES Version: HSL-70 / HSL-150 150W Alimentation: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~...
  • Página 25: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE Spot Interior. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su Spot Interior.
  • Página 26 Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
  • Página 27: Instrucciones De Manejo

    INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.
  • Página 28: Instalación

    INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una lámparas siguiente: OMNILUX HQI-TS 70W R7s 6000h 4200K 91013105 OMNILUX HQI-TS 70W R7s 6000h azul 91013106 OMNILUX HQI-TS 70W R7s 6000h verde 91013108...
  • Página 29: Fijación

    Fijación Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del aparato. El aparato debe ser instalado absolutamente plano en un sitio firme, sin concusiones, sin oscilaciones y resistente al fuego.
  • Página 30: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
  • Página 31 Lámpara: Referencia: Referencia: OMNILUX HQI-TS 70W R7s 6000h 4200K 91013105 OMNILUX HQI-TS 70W R7s 6000h bleu 91013106 OMNILUX HQI-TS 70W R7s 6000h vert 91013108 OMNILUX HQI-TS 70W R7s 6000h 6400K 91013109 OMNILUX HQI-TS 70W R7s 6000h 8000K 91013110 OMNILUX HQI-TS 150W R7s 91013125 OMNILUX HQI-TS 150W R7s 6000h azul 91013126...

Este manual también es adecuado para:

Indoor spot 150w
