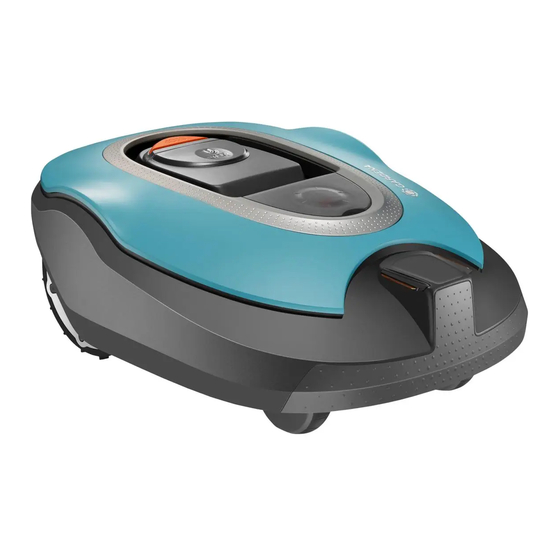

Gardena SILENO+ Manual De Instrucciones
Ocultar thumbs Ver también para SILENO+:
Tabla de contenido

Publicidad

Enlaces rápidos

Manual de instrucciones
SILENO+ R160Li/LiC
gardena.com
InDesign_P15G_omslag_A5.indd 1
2019-01-23 8:11:06

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Gardena SILENO+

  • Página 1 Manual de instrucciones SILENO+ R160Li/LiC gardena.com InDesign_P15G_omslag_A5.indd 1 2019-01-23 8:11:06...
  • Página 2: Tabla De Contenido

    Contenido 5.1 Introducción - Mantenimiento....34 1 Introducción 5.2 Limpie el producto........34 1.1 Asistencia........... 3 5.3 Sustitución de las cuchillas...... 35 1.2 Descripción del producto......3 5.4 Actualización del software......35 1.3 Descripción del producto......4 5.5 Batería............36 1.4 Símbolos que aparecen en el producto..5 5.6 Mantenimiento en invierno.......
  • Página 3: Introducción

    Clave de registro de producto: El número de serie se encuentra en la placa de características y en el embalaje del producto. • Utilice el número de serie para registrar su producto en www.gardena.com. 1.1 Asistencia corta el césped automáticamente. No se necesita recoger el césped.
  • Página 4: Descripción Del Producto

    1.3 Descripción del producto Los números de la ilustración representan: 14. Sistema de corte 15. Caja de chasis con sistema electrónico, Carrocería batería y motores Tapa del ajuste de la altura de corte 16. Asa Tapa de la pantalla y del teclado 17.
  • Página 5: Símbolos Que Aparecen En El Producto

    (solo para GARDENA R160LiC) rruptor principal está en la 34. Fuente de alimentación para puerta de 1 y se ha intro- posición enlace inteligente (solo para GARDENA ducido el código PIN co- R160LiC) rrecto. Seleccione la posi- 0 del interruptor prin- ción...
  • Página 6: Símbolos De La Pantalla

    No está permitido desechar este producto como residuo doméstico Disponible solo para los modelos normal. Asegúrese de que el producto smart. GARDENA smart system se recicla de acuerdo con las permite la interacción entre el producto normativas locales. y otros sensores y dispositivos smart system.
  • Página 7: Vista General De La Estructura De Menús 1

    Conectado Sí/No Potencia de la señal Buena Débil Mala Seguridad Ajustes avanzados Nivel de seguridad Nueva señal Cambiar Bajo Medio Alto de lazo código PIN * GARDENA R160Li, R160LiC ** GARDENA R160LiC 1025 - 002 - Introducción - 7...
  • Página 8: Vista General De La Estructura De Menús 2

    1.8 Vista general de la estructura de menús 2 Instalación Cobertura Ajustes avanzados césped Área 1-3 ¿Cómo? ¿Cómo ¿Con Desactivar Más Ancho Ángulos Distancia Conducir de lejos? qué de marcha por fuera frecuencia? pasillo salida atrás del cable Test Restablecer Ajustes Modo ECO General...
  • Página 9: Display

    1.9 Display La pantalla del producto muestra información y la configuración del producto. Para acceder a la pantalla, pulse el botón STOP. 1.10 Teclado El teclado del producto permite al usuario desplazarse por el menú del producto. Para acceder al teclado, pulse el botón STOP. El botón START se utiliza para que el producto empiece a funcionar.
  • Página 10: Seguridad

    2 Seguridad 2.1 Definiciones de seguridad 2.2 Instrucciones generales de seguridad Las advertencias, precauciones y notas se utilizan para destacar información especialmente En el manual de instrucciones encontrará el importante del manual. siguiente sistema para simplificar su uso: cursiva representa texto •...
  • Página 11 2.2.1 IMPORTANTE. LEA ESTE DOCUMENTO DETENIDAMENTE ANTES DE USAR EL PRODUCTO. GUÁRDELO COMO FUTURA REFERENCIA El operador es responsable de los accidentes o situaciones de riesgo que puedan sufrir otras personas o sus bienes. Este aparato no debe ser utilizado por personas (incluidos niños) con habilidades físicas, sensoriales o mentales reducidas (que pudieran afectar al manejo seguro del producto), o con falta de experiencia y conocimientos, a menos que lo hagan con supervi-...
  • Página 12: Instrucciones De Seguridad Para El Funcionamiento

    ADVERTENCIA: No Warning! Automatic lawnmower! Keep away from the machine! Supervise children! utilice el producto si hay personas, especialmente niños o animales, cerca del área de trabajo. Warning! Automatic lawnmower! Keep away from the machine! Supervise children! ADVERTENCIA: Mantenga alejados las manos y los pies de las •...
  • Página 13: Seguridad De La Batería

    • GARDENA no garantiza la total compatibilidad entre el producto y otro tipo de sistemas inalámbricos, como mandos a distancia, radiotransmisores, bucles magnéticos, vallas eléctricas enterradas para animales o similares. • La alarma incorporada es muy ruidosa. Tenga cuidado, especialmente si el producto se utiliza en interiores.
  • Página 14: En Caso De Tormenta Eléctrica

    Coloque el interruptor principal en la PRECAUCIÓN: Nunca utilice un posición equipo de limpieza de alta presión ni agua corriente para limpiar el producto. Nunca utilice disolventes para la limpieza. PRECAUCIÓN: Utilice el enchufe para desconectar la estación de carga antes de realizar cualquier trabajo de Transporte el producto por el asa situada limpieza o mantenimiento en la...
  • Página 15 Conecte todos los cables y la fuente de alimentación si ya no hay riesgo de tormenta. Es importante que cada cable se conecte al punto correcto. 1025 - 002 - Seguridad - 15...
  • Página 16: Introducción Sobre La Instalación

    • Coloque la estación de carga cerca de una toma de corriente situada en el exterior. Nota: Consulte www.gardena.com para obtener • Coloque la estación de carga sobre una más información acerca de la instalación. superficie plana.
  • Página 17: Determinar El Lugar Donde Se Colocará El Cable Delimitador

    3.3.3 Determinar el lugar donde se colocará el cable delimitador PRECAUCIÓN: Si la zona de trabajo está cerca de cauces, pendientes, precipicios o carreteras públicas, es necesario habilitar un muro protector para el cable delimitador. El muro debe tener una altura mínima de 6 cm (15 pulg.).
  • Página 18: Habilitar Una Isla

    3.3.3.2 Pasillos Nota: Si el sendero de adoquines tiene un Un pasillo es un tramo con cable delimitador a ancho mínimo de 30 cm (12 pulg.), utilice el Conducir ambos lados que sirve para conectar 2 zonas de ajuste de fábrica para la función fuera cable para cortar toda la hierba trabajo.
  • Página 19: Crear Una Zona Secundaria

    • Coloque el cable guía como mínimo a 30 cm (12 pulg.) del cable delimitador. • No haga curvas cerradas cuando instale el cable guía. • Si la zona de trabajo tiene una pendiente, coloque el cable guía en diagonal con respecto a la pendiente.
  • Página 20: Ejemplos De Zona De Trabajo

    3.4 Instalación del producto 3.3.5 Ejemplos de zona de trabajo 3.4.1 Instalar la estación de carga ADVERTENCIA: Cumpla con las normas de su país relativas a la seguridad eléctrica. Lea detenidamente las instrucciones sobre la estación de carga. Consulte la sección Determinar el lugar donde se colocará...
  • Página 21: Instalar El Cable Delimitador

    ADVERTENCIA: Aplicable a EE. UU./Canadá. Si la fuente de alimentación se instala en el exterior: Riesgo de sacudida eléctrica. Realice la instalación únicamente en un interruptor diferencial de clase A (RCD) que tenga un cuerpo impermeable con una clavija de conexión insertada Cierre el conector con unos alicates.
  • Página 22: Colocar El Cable Con Estacas

    Nota: El cable estará cubierto con hierba y no estará a la vista transcurridas unas semanas. 3.6 Enterrar el cable delimitador o el cable guía • Abra una zanja en el suelo con un cortabordes o una pala recta. • Entierre el cable delimitador o el cable guía 1-20 cm (0.4-8 pulg.) en el suelo.
  • Página 23: Después De Instalar El Producto

    3.10 Configuración del producto Presione el botón del acoplador con unos alicates ajustables. El producto se suministra de fábrica con una serie de ajustes que pueden configurarse según la zona de trabajo. 3.10.1 Acceder al menú Pulse el botón STOP. Introduzca el código PIN con el teclado.
  • Página 24: Nivel De Seguridad

    Temporizador > Descripción general de los Utilice los botones de flecha y el botón OK ajustes del temporizador . para desplazarse por los menús: Temporizador > Descripción general de los Utilice los botones de flecha y el botón OK ajustes del temporizador > Revisar > para seleccionar el día.
  • Página 25: Cambiar El Código Pin

    Lleve a cabo los pasos del 1 al 3 de Utilice los botones de flecha y el botón OK Acceder al menú en la página 23 . para desplazarse por los menús: SensorControl > Usar SensorControl . Utilice los botones de flecha y el botón OK Ajustes >...
  • Página 26: Prueba De La Función De Cobertura Del Césped

    Utilice los botones numéricos para introducir Utilice los botones numéricos para el porcentaje de tiempo de corte que el establecer una distancia de 500 m. producto debe dedicar a cortar el área. Este Pulse el botón ATRÁS. porcentaje se refiere al porcentaje del área Utilice los botones de flecha y el botón OK con respecto al área de trabajo total.
  • Página 27: Establecer La Distancia De Marcha Atrás

    Lleve a cabo los pasos del 1 al 3 de 3.10.9 Ajustes Acceder al menú en la página 23 . Utilice los botones de flecha y el botón OK Instalación para desplazarse por los menús: > Avanzado > Ángulos de salida > Sector 1 . Utilice los botones numéricos para En ajustes, puede cambiar la configuración establecer los ángulos en grados.
  • Página 28: Gardena Smart System

    El menú La inclusión de todos los dispositivos inteligentes el producto como, por ejemplo, el número de de GARDENA se realiza en la app smart system. serie y las versiones de software. Descargar la app GARDENA smart system 3.10.10 GARDENA smart system Descargue la app GARDENA smart system Solo para R160LiC.
  • Página 29: Excluir Dispositivo

    Si confirma que desea excluir el dispositivo, se interrumpirá la comunicación entre el producto y otros dispositivos smart system. Nota: El producto se debe eliminar manualmente de la lista de productos de la app GARDENA smart system. 3.10.10.6 Estado de GARDENA smart system Conectado Sí/No En cuanto el producto se conecte al smart system Gateway, podrá...
  • Página 30: Interruptor Principal

    4 Funcionamiento 4.1 Interruptor principal ADVERTENCIA: Lea atentamente las instrucciones de seguridad antes de arrancar el producto. ADVERTENCIA: Mantenga alejados las manos y los pies de las cuchillas giratorias. Nunca acerque las manos o los pies, ni los introduzca debajo del producto cuando el motor esté...
  • Página 31: Modo De Funcionamiento De Estacionamiento

    4.3.2 Área secundaria 4.4.2 Empezar con siguiente temporizador En el modo Área secundaria , el producto corta el El producto permanece en la estación de carga césped hasta que se agota la batería. hasta que el siguiente ajuste del temporizador le permite funcionar.
  • Página 32: Carga De La Batería

    4.8 Carga de la batería Modelo Tiempo de espera, mínimo de horas al día Si el producto es nuevo o ha estado parado durante un periodo de tiempo prolongado, la R160Li, R160LiC batería puede estar descargada y debe cargarse antes de su uso. En el modo Área principal, el Los ajustes de fábrica del temporizador permiten producto alterna automáticamente entre el corte que el producto funcione a todas horas los 7 días...
  • Página 33 Gire el botón hasta la posición necesaria. • Gire hacia la derecha para reducir la altura de corte. • Gire hacia la izquierda para reducir la altura de corte. Cierre la tapa. 1025 - 002 - Funcionamiento - 33...
  • Página 34: Mantenimiento

    Use una esponja o un paño suave y húmedo Se recomienda usar un cepillo para la limpieza. para limpiar la cubierta. Si está muy sucia, puede GARDENA ofrece como accesorio un kit de que sea necesario usar una solución jabonosa o mantenimiento y limpieza especial. Póngase en jabón líquido.
  • Página 35: Sustitución De Las Cuchillas

    5.4 Actualización del software Si el servicio es realizado por un representante Por razones de seguridad, sustituya las piezas local de GARDENA, el técnico descargará en el desgastadas o deterioradas. Aunque las producto las actualizaciones de software cuchillas estén en buen estado, deberán disponibles.
  • Página 36: Batería

    Si los tiempos de funcionamiento del producto son inferiores a lo normal entre una carga y otra, significa que la batería está llegando al final de su vida útil y que, en algún momento, será necesario cambiarla. La batería seguirá sirviendo mientras el producto mantenga el césped bien cortado.
  • Página 37: Mantenimiento En Invierno

    20). 5.6 Mantenimiento en invierno Lleve su producto a un distribuidor local de GARDENA para que lleve a cabo el mantenimiento del aparato antes de almacenarlo de cara al invierno. El mantenimiento frecuente en invierno mantendrá el producto en buen estado y creará...
  • Página 38: Resolución De Problemas

    Se pueden consultar más sugerencias sobre los pasos que se deben tomar en caso de error o los síntomas en www.gardena.com. 38 - Resolución de problemas...
  • Página 39: Mensajes De Error

    6.2 Mensajes de error A continuación, se detalla una lista de los mensajes de error que pueden aparecer en la pantalla del producto. Póngase en contacto con su representante local de GARDENA si aparece a menudo el mismo mensaje. Mensaje Causa Acción...
  • Página 40 Mensaje Causa Acción Sin señal de lazo Se ha cruzado el cable delimitador de Compruebe que el cable delimitador camino y de regreso de una isla. esté colocado según las instrucciones, por ejemplo, en la dirección correcta al- rededor de la isla. Consulte la sección Instalar el cable delimitador en la pági- na 21 .
  • Página 41 Introduzca el código PIN correcto. Pón- neo. Se permiten cinco intentos y, a gase en contacto con su representante continuación, el teclado se bloquea du- local de GARDENA si olvida el código rante cinco minutos. PIN. No se mueve El producto se ha enganchado en algo. Libere el producto y solucione el motivo de la falta de propulsión.
  • Página 42 Mensaje Causa Acción Estación de carga Es posible que el contacto entre las ti- Coloque el producto en la estación de bloqueada ras de carga y las tiras de contacto no carga y compruebe que las tiras de sea el correcto y el producto haya he- carga y las tiras de contacto se conec- cho numerosos intentos de cargarse.
  • Página 43 Mensaje Causa Acción Fallo dirección Hay hierba u otro objeto extraño blo- Limpie las ruedas y alrededor de las rueda, derecha/ queando la rueda motriz. ruedas. izquierda Alarma Cortacés- Se ha activado la alarma ya que el pro- Ajuste el nivel de seguridad en el menú ped apagado Seguridad , consulte Ajustar el nivel de ducto se ha desconectado.
  • Página 44: Mensajes De Información

    6.3 Mensajes de información A continuación, se indica una lista de los mensajes de información que pueden aparecer en la pantalla del producto. Póngase en contacto con su representante local de GARDENA si aparece a menudo el mismo mensaje. Mensaje Causa Acción...
  • Página 45: Luz Indicadora De La Estación De Carga

    Si no es así, siga la guía de solución de problemas que se indica a continuación. Encontrará más ayuda en www.gardena.com. Si sigue necesitando asistencia, póngase en contacto con su distribuidor local de GARDENA.
  • Página 46: Síntomas

    Si el producto no funciona de la forma prevista, consulte los indicios en la siguiente guía. Hay una sección de preguntas frecuentes en www.gardena.com, que ofrece respuestas más detalladas a varias preguntas habituales. Si aun así no pudiera encontrar la causa del fallo, póngase en contacto con el representante local de GARDENA.
  • Página 47 Síntomas Causa Acción El producto corta Hay hierba u otro objeto extraño blo- Retire el disco de corte y límpielo. Con- Limpie el producto en la página durante unos pe- queando el disco de corte. sulte 34 . riodos de tiempo más cortos de lo La batería se ha gastado.
  • Página 48: Ubicación De Roturas En El Cable De Lazo

    Síntomas Causa Acción Resultados de cor- El producto funciona muy pocas horas Aumente el tiempo de corte. Consulte Calcular el ajuste del tempo- te desiguales. al día. la sección rizador en la página 23 . SensorControl detecta que el césped se ha cortado más de lo que se ha cor- tado en realidad.
  • Página 49 tenga constancia antes de buscar otras delimitador (la línea negra y gruesa de la soluciones al problema. ilustración). Se puede encontrar una rotura en un cable reduciendo gradualmente la distancia del lazo donde puede haberse producido la rotura, hasta que solo quede una sección muy corta del cable. modo ECO El método siguiente no funciona si el está...
  • Página 50 Continúe hasta que solo quede una sección muy corta del cable, que será la diferencia ente una luz verde fija y una luz azul intermitente. Después, siga las instrucciones del paso 5 a continuación. Si la luz indicadora sigue parpadeando en azul en el paso 3 anterior: Vuelva a colocar AL y G1 en sus posiciones originales.
  • Página 51: Transporte, Almacenamiento Y

    • Mantenga el producto con todas las ruedas apoyadas en un suelo nivelado durante el almacenamiento, o utilice un colgador para pared GARDENA. • Si mantiene la estación de carga en una zona de interior, desconecte y extraiga la fuente de alimentación y todos los conectores de la estación de carga.
  • Página 52: Datos Técnicos

    8 Datos técnicos 8.1 Datos técnicos Datos R160Li, R160LiC Modelos de la serie SILENO+, smart SILENO+ Dimensiones Longitud, cm Anchura, cm Altura, cm Peso, kg Sistema eléctrico Batería, ion de litio, 18 V/2,1 Ah, n.º art. 584 85 28-01, 584 85 28-02 Batería, ion de litio, 18 V/2,0 Ah, n.º...
  • Página 53 Datos R160Li, R160LiC Nivel de potencia sonora garantizado, dB (A) Nivel de presión sonora en el oído del usuario, dB (A) Cortando Sistema de corte 3 cuchillas de corte articuladas Velocidad del motor de la cuchilla, rpm 2300 Consumo de energía durante el corte, W +/- 20 % Altura de corte, cm Anchura de corte, cm...
  • Página 54: Garantía

    Si tiene algún problema con el producto de GARDENA, póngase en contacto con servicio de atención al cliente de GARDENA para obtener más instrucciones. Tenga a mano la factura y el número de serie del producto cuando se ponga...
  • Página 55: Declaración Ce De Conformidad

    Anexo VI de la Directiva del Consejo 2000/14/CE del 8 de mayo de 2000 sobre "emisiones sonoras en el medioambiente". El certificado tiene el número: 01/901/266 para GARDENA R160Li, GARDENA R160LiC. • Directiva "relativa a equipos de radio" 2014/53/UE. Se han aplicado las normas siguientes: •...
  • Página 56 C/ BASAURI Nº10 28023 MADRID atencioncliente@gardena.es serviciopostventa@husqvarna.es 91 708 05 00 www.gardena.com INSTRUCCIONES ORIGINALES Nos reservamos el derecho a introducir cambios sin previo aviso. Copyright © 2019 GARDENA Manufacturing GmbH. Todos los derechos reservados. 114 07 29-46 2019-02-12 InDesign_P15G_omslag_A5.indd 2 2019-01-23 8:11:11...
