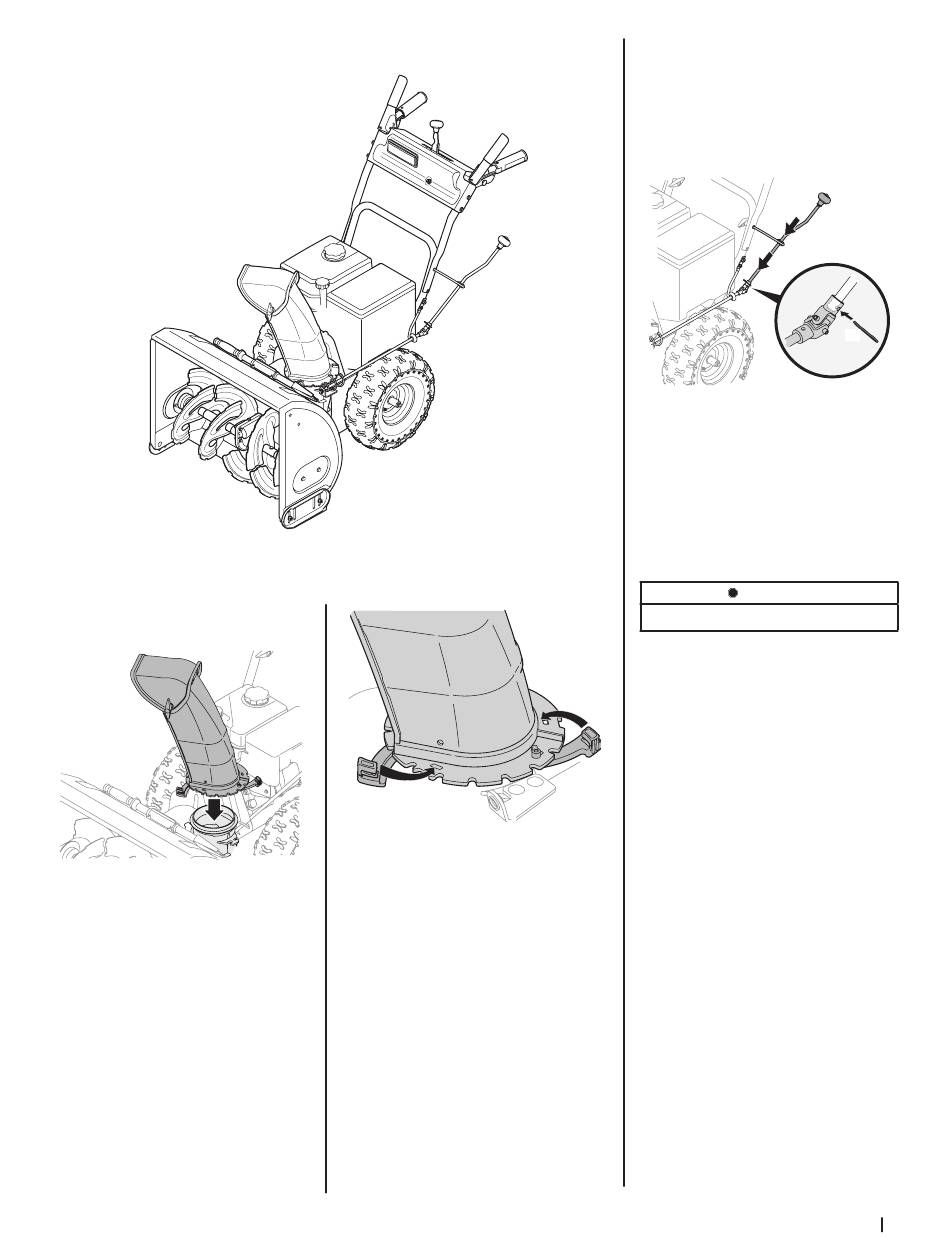

Control de canal con manivela lateral de junta universal

1.
Ubique el conjunto del canal sobre la base.
Consulte Figura 2-17.
Figura 2-17
2.
Cierre los fijadores de brida para sujetar el
conjunto del canal a la base del canal. Los
fijadores de brida emiten un chasquido
cuando están bien asegurados. Consulte
Figura 2-18.
Figura 2-16
Figura 2-18
NOTA: Compruebe que el canal inferior esté
sujeto a la brida en la base del canal. El borde
inferior de la abrazadera del canal debe
ubicarse debajo de la brida en la base del
canal después de que encaje en su lugar. Si
los fijadores de brida no encajan en su lugar
fácilmente, utilice la palma de la mano para
aplicar una presión rápida y firme en la parte
posterior de cada uno.
Conjunto del control direccional del canal
1.
Extraiga el pasador de chaveta del extremo
del conjunto del control direccional del canal
que no está sujeto.
2.
Inserte el conjunto del control direccional del
canal que no está sujeto en el perno de ojo en
el lado izquierdo del conjunto de la manija.
Consulte Figura 2-19.
Figura 2-19
3.
Se deben alinear los orificios que están en el
extremo del conjunto del control direccional
del canal que no está sujeto con los orificios
de la junta universal que está sujeta al
conjunto del control direccional del canal
inferior. Inserte el pasador de chaveta (a).
Consulte Figura 2-17. Si es necesario, se puede
ajustar el soporte que sujeta el conjunto del
control direccional del canal inferior a la base
del canal. Consulte Ajuste del soporte del
canal en la sección Servicio de la página 25.
DETENCIÓN
Continúe hasta Configuración (página 14).
S
2 — i
ección
mportanteS medidaS de Seguridad
(a)
9
