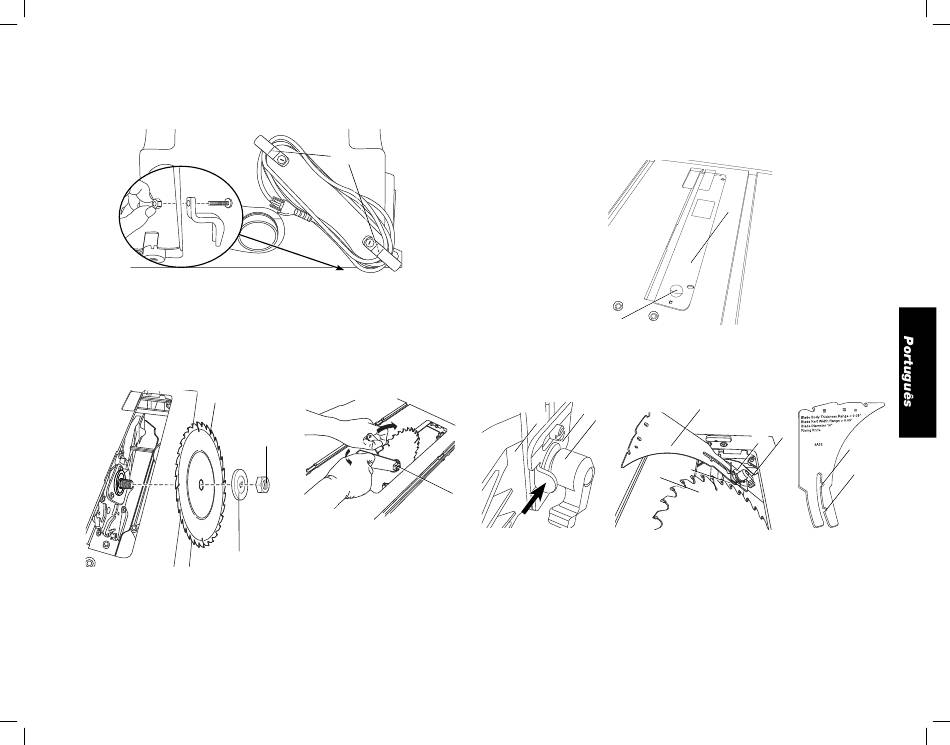

Suporte do cabo de alimentação elétrica da ferramenta
(Fig. 6)
Prenda as braçadeiras do cabo de alimentação da ferramenta (O) à parte traseira da serra
usando os acessórios fornecidos. Aperte firmemente.
FIG. 6
Lâmina (Fig. 3, 7, 8)
1. Retire a placa de garganta. Consulte o parágrafo Como retirar a placa de garganta.
2. Levante o eixo da lâmina da serra até a altura máxima girando o volante de ajuste da
altura/inclinação da lâmina (I) no sentido horário.
3. Remova a porca do eixo (Y) e a arruela externa (Z) deixando-as à mão.
4. Posicione a lâmina (C) no eixo, certificando-se de que os dentes da lâmina estejam
posicionados para baixo e no sentido da posição frontal da serra.
FIG. 7
C
Z
5. Coloque a arruela externa (Z) contra a lâmina com o lado elevado para fora e aperte a
porca do eixo contra a arruela o máximo possível. Certifique-se de que a arruela externa
e a porca do eixo estejam sem poeira ou resíduos antes da instalação.
6. Para apertar ainda mais a porca do eixo (Y), use a chave de haste de ponta aberta
(acompanha a serra) para evitar que o eixo gire.
7. Use a chave de eixo (acompanha a serra) para firmar e apertar a porca girando-a no
sentido horário. Volte a posicionar a chave sobre a porca do eixo e repita a ação até que
a porca e a arruela fiquem firmemente presas contra a lâmina
O
FIG. 8
Y
NOTA: Diferentes tipos de lâminas produzem diferentes tipos de entalhes (largura de corte).
Portanto, é necessário verificar o ajuste da escala de corte longitudinal ao trocar de lâminas.
A nova lâmina NÃO DEVERÁ ter espessura superior declarada do fendedor. O fendedor que
acompanha essa serra possui espessura de 2,3 mm (0,09").

Como retirar a placa de garganta (Fig. 9)

Usando o orifício (W) na placa, puxe a placa de garganta (X) para cima e para fora para ter
acesso ao interior da serra.
FIG. 9
W

Como posicionar o cutelo divisor (Fig. 3, 10 e 11)

1. Afrouxe a alavanca de travamento da inclinação (J), gire e mova o volante de ajuste da
altura/inclinação da lâmina (I) a um ângulo de 45° na escala de inclinação. Em seguida,
aperte a alavanca de travamento da inclinação (J).
2. Afrouxe o botão de travamento do cutelo divisor (YY) no sentido anti-horário.
FIG. 10 FIG. 11
A3
YY
A4
Y
3. Instale o cutelo divisor (FF) no espaço entre o suporte de montagem (A4) e a placa (A3)
situada atrás da lâmina da serra (C). Certifique-se de que o pino de travamento do botão
de travamento do cutelo divisor (YY) fique engrenado com uma das fendas (A1, ZZ) no
cutelo divisor (FF).
4. Aperte o botão de travamento do cutelo divisor (YY) no sentido horário.
NOTA: O cutelo divisor tem duas posições: a posição mais alta para todos os cortes
trespassando o material (corte completo) e a posição mais baixa para todos os cortes
sem trespassar o material (corte parcial). NÃO PONHA A SERRA PARA FUNCIONAR se
o cutelo divisor não estiver travado na fenda de corte completo (ZZ) ou na fenda de corte
parcial (A1). Para mais informações, consulte o parágrafo Alinhamento do cutelo divisor
na seção Ajustes.
23
X
FF
YY
A3
A4
C
A1
ZZ
