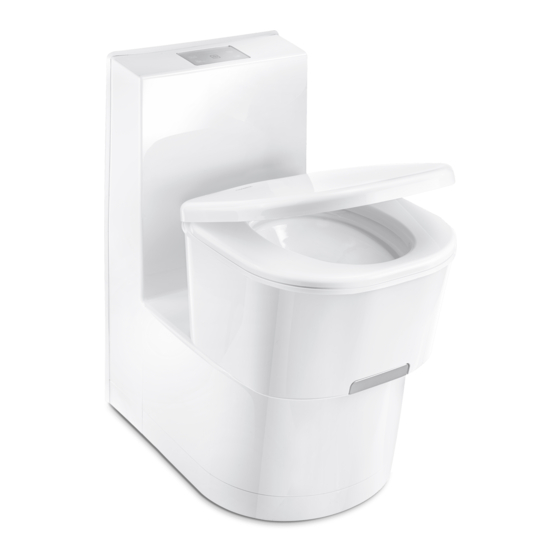

Página 1 SANITATION SANEO ® ® ® ® ® ® Saneo B, Saneo C, Saneo BLP, Saneo CLP, Saneo BS, Saneo ® ® Saneo BW, Saneo Cassette toilet Kasettikäymälä Installation Manual....21 Asennusohje .
Página 3 Saneo B, Saneo C...
Página 4 Saneo B, Saneo C...
Página 5 Saneo B, Saneo C Saneo B, C...
Página 6 Saneo B, Saneo C Saneo BS, BW Saneo CS, CW...
Página 7 Saneo B, Saneo C Saneo BLP, CLP...
Página 8 Saneo B, Saneo C...
Página 9 Saneo B, Saneo C...
Página 10 Saneo B, Saneo C...
Página 11 Saneo B, Saneo C...
Página 12 Saneo B, Saneo C...
Página 13 Saneo B, Saneo C R = 10 mm...
Página 14 Saneo B, Saneo C Saneo BLP, Saneo CLP Saneo BW, Saneo CW Saneo BS, Saneo CS Ø5 Ø5...
Página 15 Saneo B, Saneo C...
Página 16 Saneo B, Saneo C...
Página 17 Saneo B, Saneo C...
Página 18 Saneo B, Saneo C...
Página 19 Saneo B, Saneo C – – – – – 12 Vg...
Página 20 Saneo B, Saneo C rt + bl + ws – rt + rt + rt + ws – ws – ws –...
Página 21: Tabla De Contenido
Setting up the toilet........26 Setting up the Saneo B, Saneo C toilet ..... . 26 Setting up the Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP toilets .
Página 22: Explanation Of Symbols
Explanation of symbols Saneo B, Saneo C Explanation of symbols WARNING! Safety instruction: Failure to observe this instruction can cause fatal or serious injury. CAUTION! Safety instruction: Failure to observe this instruction can lead to injury. NOTICE! Failure to observe this instruction can cause material damage and impair the function of the product.
Página 23: General Safety
Saneo B, Saneo C Intended use General safety WARNING! • This device can be used by children aged 8 years or over, as well as by persons with diminished physical, sensory or mental capacities or a lack of experience and knowledge, providing they are supervised, or have been taught how to use the device safely and are aware of the resulting risks.
Página 24: Technical Description
The following model versions of the toilet are available: • Saneo B, Saneo C: freestanding, without water tank, without console • Saneo BS, Saneo CS: freestanding, without water tank, with console •...
Página 25: Installing The Toilet
Installing the toilet Installing the service door You can find the description for installing the service door in the enclosed document ( Dometic Seitz SK 5, optional and model-dependent). Making wall cutouts Service door wall cutout ➤ Make a rectangular opening in the outer wall with the following dimensions (fig.
Página 26: Setting Up The Toilet
Setting up the Saneo B, Saneo C toilet The freestanding models Saneo B and Saneo C have no integrated water tank. Set up this model so that the wall behind it can accommodate the control unit of the toilet, the electrical connections and possibly a water tank.
Página 27 1:1 template available from the manufacturer. ➤ Slide in the mobile tank cassette (fig. i, page 15). Installation of the control and operating panel of the Saneo B, Saneo C toilets Install the control and operating panel in the wall in the immediate vicinity of the toilet at an easily accessible location.
Página 28: Setting Up The Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp Toilets
Installing the toilet Saneo B, Saneo C Setting up the Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP toilets These models have a wall connection console. The control and operating panel is integrated in the wall connection console.
Página 29: Venting The Cartridge Tank
Saneo B, Saneo C Installing the toilet ➤ Perform a leak test. NOTICE! The operating pressure (water pressure) of the solenoid valve should not exceed 6 bar. The solenoid valve is damaged by excessive pressure. Performing a measurement to test the flushing output...
Página 30: Installation Of The Tank Flap
Electrical connection Saneo B, Saneo C Variant 2: ➤ Press the spray paint out of the inner frame of the door (fig. k, page 16). ➤ Install the door. ➤ Insert the hose of the vent into the integrated vent opening of the service door and the cassette tank (fig.
Página 31 5-pin connector for Reed sensors cassette tank and micro-switch cassette Only Saneo BW, CW Float level indicator, water tank Jumper (only touch-switch control unit) Only Saneo B, C, BS, CS, BLP, CLP Valve connection Only Saneo BW, CW Internal pump connection...
Página 32: Technical Data
Pos./cable colour Label Saneo B, BS, BLP, C, CS, CLP (do not use when using a pressurised water pump) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP with pressurised water pump (Australia) Saneo BW, CW (UK) White cable, earth (–)
Página 33 Toilette aufstellen ........38 Toilette Saneo B, Saneo C aufstellen ......38 Toilette Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP aufstellen .
Página 34: Erklärung Der Symbole
Erklärung der Symbole Saneo B, Saneo C Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.
Página 35: Grundlegende Sicherheit
Saneo B, Saneo C Bestimmungsgemäßer Gebrauch Grundlegende Sicherheit WARNUNG! • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren...
Página 36: Technische Beschreibung
Gehäuse integrierten Tank oder aus dem fahrzeugseitigen Frischwassertank. Es gibt folgende Modellausführungen der Toilette: • Saneo B, Saneo C: freistehend, ohne Wassertank, ohne Konsole • Saneo BS, Saneo CS: freistehend, ohne Wassertank, mit Konsole • Saneo BW, Saneo CW: freistehend, mit Wassertank in der Konsole •...
Página 37: Toilette Einbauen
Toilette einbauen Servicetür einbauen Entnehmen Sie die Beschreibung zum Einbau der Servicetür dem beigelegten Dokument ( Dometic Seitz SK 5, optional und modellabhängig). Wandausschnitte herstellen Wandausschnitt Servicetür ➤ Fertigen Sie eine Öffnung in der Außenwand mit folgenden Maßen an (Abb. 2, Seite 3): •...
Página 38: Toilette Aufstellen
Toilette mit der Duschwanne zu verbinden. Toilette Saneo B, Saneo C aufstellen Das freistehende Modell Saneo B, Saneo C besitzt keinen integrierten Wassertank. Stellen Sie dieses Modell so auf, dass die dahinter liegende Wand das Bedienteil der Toilette, die elektrischen Anschlüsse und eventuell einen Wassertank aufnehmen kann.
Página 39: Toilette Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp Aufstellen
1:1 Schablone erhältlich beim Hersteller. ➤ Schieben Sie die fahrbare Tankkassette ein (Abb. i, Seite 15). Kontroll- und Bedienfeld der Toilette Saneo B, Saneo C einbauen Bauen Sie das Kontroll- und Bedienfeld an einer gut erreichbaren Stelle in einer Wand in unmittelbarer Nähe der Toilette ein.
Página 40: Wasseranschluss
Toilette einbauen Saneo B, Saneo C Stellen Sie alle Modelle mit Wandanschlusskonsole direkt an der Raumwand auf (Abb. f, Seite 14). Zur Befestigung der Toilette und der Konsole dient ein zuvor angebrachter Wandhalter. ➤ Schrauben Sie den Wandhalter waagerecht in der folgenden Höhe an (Abb. g,...
Página 41 Saneo B, Saneo C Toilette einbauen ACHTUNG! Der Betriebsdruck (Wasserdruck) des Magnetventils darf 6 bar nicht überschreiten. Das Magnetventil wird durch überhöhten Druck beschädigt. Auslitern für den Spülleistungstest HINWEIS Wasserversorgung (fahrzeugseitige Pumpe): Die Toilette benötigt fahrzeugseitig min. 7 l/min am Ausgang des Schlauchanschlusses der Toilette, um eine ausreichende Spülleistung...
Página 42: Entlüftung Des Kassettentanks
Toilette einbauen Saneo B, Saneo C Entlüftung des Kassettentanks Variante 1 ➤ Stellen Sie im Nischenboden eine Öffnung mit einem Durchmesser von ca. 28 mm bis 30 mm her. ➤ Verbinden Sie den Entlüftungsschlauch mit der Toilette (Abb. k 1, Seite 16).
Página 43: Elektrischer Anschluss
Saneo B, Saneo C Elektrischer Anschluss Elektrischer Anschluss WARNUNG! Der elektrische Anschluss muss von Fachpersonal ausgeführt werden. ACHTUNG! • Toilette nicht direkt parallel zu anderen Verbrauchern an Spannungs- versorgung anschließen. • Die Steuerung der Toilette nicht an eine Druckwasserpumpe anschließen.
Página 44 Pos./Kabelfarbe Bezeichnung Saneo B, BS, BLP, C, CS, CLP (nicht verwenden bei Einsatz einer Druckwasserpumpe) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP mit Druckwasserpumpe (Australien) Saneo BW, CW (UK) weißes Kabel, Masse (–) rotes Kabel, Eingang (+) blaues Kabel, Ausgang (+) Steuerleitung für eine externe Pumpe...
Página 45: Technische Daten
Die Toilette benötigt fahrzeugseitig min. 7 l/min am Ausgang des Schlauchanschlusses der Toilette, um eine ausreichende Spülleistung mit min. 5 l/min zu gewährleisten. Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite).
Página 46 Installation des toilettes........51 Installation des toilettes Saneo B, Saneo C ....52 Installation des toilettes Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP .
Página 47: Explication Des Symboles
Saneo B, Saneo C Explication des symboles Explication des symboles AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. ATTENTION ! Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
Página 48: Consignes Générales De Sécurité
Usage conforme Saneo B, Saneo C Consignes générales de sécurité AVERTISSEMENT ! • Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condi- tion d'être sous surveillance ou d'avoir reçu des instructions concer-...
Página 49: Description Technique
Les modèles de toilettes suivants sont disponibles : • Saneo B, Saneo C : autoportants, sans réservoir d'eau, sans console • Saneo BS, Saneo CS : autoportants, sans réservoir d'eau, avec console •...
Página 50: Installation Des Toilettes
Installation de la porte de service Reportez-vous à la description du document ci-joint pour installer la porte de service ( Dometic Seitz SK 5, en option et selon le modèle). Exécution des découpes dans le mur Découpe dans le mur pour la porte de service ➤...
Página 51: Installation Des Toilettes
(avec siège) ne soit pas limité. ➤ Pour l'installation, utilisez les croquis cotés et les gabarits : – Saneo B, Saneo C : fig. 4, page 5 – Saneo BS, Saneo CS : fig. 5, page 6 –...
Página 52: Installation Des Toilettes Saneo B, Saneo C
Saneo B, Saneo C Installation des toilettes Saneo B, Saneo C Le modèle autoportant Saneo B, Saneo C n'a aucun réservoir d'eau intégré. Installez ce modèle de telle sorte que la paroi se trouvant derrière puisse supporter l'élément de commande des toilettes, les raccordements électriques et éventuellement un réservoir d'eau.
Página 53: Installation Des Toilettes Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Saneo B, Saneo C Installation des toilettes ATTENTION ! Il existe un risque de blessure si les ressorts se détendent ! ➤ Poussez les ressorts de retenue du panneau de commande et de contrôle et insé- rez le panneau de commande dans l'ouverture du mur (fig. e, page 14).
Página 54: Raccordement À L'eau
Installation des toilettes Saneo B, Saneo C Raccordement à l'eau REMARQUE Sur les modèles Saneo xW avec réservoir d'eau intégrée, le raccorde- ment à l'eau est monté en usine. ➤ Raccordez l'alimentation à l'eau via un raccordement de tuyau lisse (fig. j 1, page 16).
Página 55: Montage Du Clapet De Réservoir
Saneo B, Saneo C Installation des toilettes Variante 2 : ➤ Débranchez le raccord du tuyau des toilettes de la canalisation du véhicule. ➤ Fixez un débitmètre d'eau Gardena sur la canalisation d'alimentation en eau des toilettes. ➤ Actionnez la chasse d'eau grâce au panneau de commande des toilettes.
Página 56: Raccordement Électrique
Raccordement électrique Saneo B, Saneo C Raccordement électrique AVERTISSEMENT ! Le raccordement électrique doit être effectué par du personnel qualifié. AVIS ! • Ne raccordez pas directement les toilettes à l'alimentation en paral- lèle aux autres consommateurs connectés. • Ne pas raccorder la commande des toilettes à une pompe à eau pressurisée.
Página 57 Saneo B, BS, BLP, C, CS, CLP (ne pas utiliser en cas d'utilisation d'une pompe à eau pressurisée) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP avec pompe à eau pressurisée (Australie) Saneo BW, CW (UK) Câble blanc, masse (–) Câble rouge, entrée (+)
Página 58: Caractéristiques Techniques
Caractéristiques techniques Saneo B, Saneo C Caractéristiques techniques Dometic Saneo 12 Vg Tension d’alimentation 2 A max. avec la pompe interne Intensité absorbée 10 A max. avec la pompe externe 150 kg Poids max. de la personne voir fig. 4, page 5 à fig. 9, page 10 Dimensions Température de...
Página 59 Instalar el inodoro ........64 Instalar los inodoros Saneo B y Saneo C ..... 64 Instalar los inodoros Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP y Saneo CLP.
Página 60: Explicación De Los Símbolos
Explicación de los símbolos Saneo B, Saneo C Explicación de los símbolos ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.
Página 61: Seguridad Básica
Saneo B, Saneo C Uso adecuado Seguridad básica ¡ADVERTENCIA! • Los niños mayores de 8 años y las personas de capacidad física, sen- sorial o mental disminuida, así como aquellas personas con falta de experiencia y conocimientos suficientes solo podrán utilizar este apa- rato bajo vigilancia o si han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueden emanar de él.
Página 62: Descripción Técnica
Existen los siguientes modelos de inodoro: • Saneo B, Saneo C: autónomo, sin cisterna, sin consola • Saneo BS, Saneo CS: autónomo, sin cisterna, con consola •...
Página 63: Montar El Inodoro
Montar el portón de servicio Consulte la descripción para el montaje del portón de servicio en el documento adjunto ( Dometic Seitz SK 5, opcional y según el modelo). Practicar aberturas de pared Abertura de pared para el portón de servicio ➤...
Página 64: Instalar El Inodoro
Instalar los inodoros Saneo B y Saneo C Los modelos autónomos Saneo B y Saneo C no disponen de cisterna integrada. Ins- tale el modelo de forma que la pared que se encuentra detrás pueda alojar la unidad de mando del inodoro, las conexiones eléctricas y, dado el caso, una cisterna.
Página 65 Plantilla 1:1 disponible en el fabricante. ➤ Introduzca el cassette móvil del depósito (fig. i, página 15). Montaje del panel de control y de mando de los inodoros Saneo B y Saneo C Monte el panel de control y de mando en un lugar bien accesible en la pared en las proximidades del inodoro.
Página 66: Instalar Los Inodoros Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp Y Saneo Clp
Montar el inodoro Saneo B, Saneo C Instalar los inodoros Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP y Saneo CLP Estos modelos tienen una consola de fijación mural. El panel de control y de mando está integrado en la consola de fijación mural.
Página 67: Conexión De Agua
Saneo B, Saneo C Montar el inodoro Conexión de agua NOTA En modelos Saneo xW con cisterna integrada, la conexión de agua se monta en el lugar de instalación. ➤ Conecte la alimentación de agua a través de una conexión de manguera lisa (fig.
Página 68: Montaje De La Tapa Del Depósito
Montar el inodoro Saneo B, Saneo C Variante 2: ➤ Separe la conexión de manguera del inodoro del conducto del vehículo. ➤ Conecte un contador de agua Gardena en el conducto de agua del inodoro. ➤ Accione la descarga de agua mediante el panel de mando del inodoro.
Página 69: Conexión Eléctrica
Saneo B, Saneo C Conexión eléctrica Conexión eléctrica ¡ADVERTENCIA! La conexión eléctrica debe ser realizada por personal especializado. ¡AVISO! • No conecte el inodoro a la alimentación de tensión directamente en paralelo a otros aparatos. • No conecte el control del inodoro a una bomba de agua a presión.
Página 70 Saneo B, BS, BLP, C, CS, CLP (no usar en caso de emplear una bomba de agua a presión) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP con bomba de agua a presión (Australia) Saneo BW, CW (Reino Unido) Cable blanco, masa (–)
Página 71: Datos Técnicos
Saneo B, Saneo C Datos técnicos Datos técnicos Dometic Saneo 12 Vg Tensión de alimentación máx. 2 A en caso de bomba interna Consumo de corriente máx. 10 A en caso de bomba externa Peso corporal de máx.: 150 kg véanse fig.
Página 72 Colocação do sanitário ........77 Colocação do sanitário Saneo B, Saneo C ....77 Colocação dos sanitários Toilette Saneo BW, Saneo CW, Saneo BS,...
Página 73: Explicação Dos Símbolos
Saneo B, Saneo C Explicação dos símbolos Explicação dos símbolos AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves. PRECAUÇÃO! Indicação de segurança: o incumprimento pode provocar ferimentos. NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
Página 74: Princípios Básicos De Segurança
Utilização adequada Saneo B, Saneo C Princípios básicos de segurança AVISO! • Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento, quando supervisionadas ou quando tenham recebido informação acerca da...
Página 75: Descrição Técnica
água potável do veículo. Estão disponíveis os seguintes modelos do sanitário: • Saneo B, Saneo C: independente, sem depósito de água, sem consola • Saneo BS, Saneo CS: independente, sem depósito de água, com consola •...
Página 76: Instalar Os Sanitários
Instalar a porta de serviço A descrição da montagem da porta de serviço encontra-se disponível no docu- mento anexado ( Dometic Seitz SK 5, opcional e em função do modelo). Criar recortes na parede Recorte de parede para a porta de serviço ➤...
Página 77: Colocação Do Sanitário
Colocação do sanitário Saneo B, Saneo C Os modelos autónomos Saneo B e Saneo C não possuem um depósito de água inte- grado. Coloque este modelo de forma que a parede atrás possa incorporar o ele- mento de comando do sanitário, as ligações elétricas e, eventualmente, um...
Página 78 Molde com a dimensão em escala disponível no fabricante. ➤ Insira a caixa do depósito móvel (fig. i, página 15). Montagem do painel de controlo e comando dos sanitários Saneo B, Saneo C Instale o painel de controlo e comando em um local facilmente acessível na parede imediatamente junta ao sanitário.
Página 79: Colocação Dos Sanitários Toilette Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Saneo B, Saneo C Instalar os sanitários Colocação dos sanitários Toilette Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP Estes modelos têm uma consola de ligação à parede. O painel de controlo e comando está integrado na consola de ligação à parede.
Página 80: Ligação Da Água
Instalar os sanitários Saneo B, Saneo C Ligação da água OBSERVAÇÃO Nos modelos Saneo xW com depósito de água integrado, a ligação de água está instalada de fábrica. ➤ Ligue o abastecimento de água através de uma entrada de tubo suave (fig. j 1, página 16).
Página 81: Instalação Da Portinhola Do Depósito
Saneo B, Saneo C Ligação elétrica Instalação da portinhola do depósito Instale uma portinhola do depósito para o depósito de água integrado nos modelos Saneo BW e Saneo CW. ➤ Faça com o molde (fig. 3 1, página 4) uma abertura na parede externa.
Página 82 Apenas Saneo BW, CW Indicação do nível de enchimento do flutuador Depósito de água Jumper (somente o elemento de comando Touch-Switch) Apenas Saneo B, C, BS, CS, BLP, CLP Conexão da válvula Apenas Saneo BW, CW Conexão da bomba interna Alimentação de 12 V...
Página 83 Saneo B, BS, BLP, C, CS, CLP (não utilizar aquando da utilização de uma bomba de água de alta pressão) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP com bomba de água de alta pressão (Austrália) Saneo BW, CW (UK) Cabo branco, terra (–) Cabo vermelho, entrada (+) Cabo azul, saída (+)
Página 84: Dados Técnicos
Dados técnicos Saneo B, Saneo C Dados técnicos Dometic Saneo 12 Vg Tensão de alimentação máx. 2 com bomba interna Consumo de corrente máx. 10 A com bomba externa Peso máximo da pessoa: 150 kg ver fig. 4, página 5 até fig. 9, página 10 Dimensões...
Página 85 Montaggio della toilette ........90 Installazione toilette Saneo B, Saneo C ..... . .91 Montaggio toilette Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP .
Página 86: Spiegazione Dei Simboli
Spiegazione dei simboli Saneo B, Saneo C Spiegazione dei simboli AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.
Página 87: Indicazioni Di Montaggio
Esistono i seguenti modelli della toilette: • Saneo B, Saneo C: autonomo, senza serbatoio dell'acqua, senza console • Saneo BS, Saneo CS: autonomo, senza serbatoio dell'acqua, con console •...
Página 88: Descrizione Dei Componenti
Descrizione tecnica Saneo B, Saneo C I modelli Saneo C possono essere dotati di uno scarico a intervalli (opzionale). L'acqua viene pompata in piccole dosi nella tazza del WC per ottenere un'irrora- zione migliore e una pulizia migliore. L'irrorazione e la pulizia dipendono dalla quan- tità...
Página 89: Montaggio Della Toilette
Montaggio della porta di servizio La descrizione per il montaggio della porta di servizio è reperibile nel documento allegato ( Dometic Seitz SK 5, opzionale e in base al modello). Applicazione delle aperture sulla parete Apertura sulla parete per porta di servizio ➤...
Página 90: Montaggio Della Toilette
(con la seduta) non venga limitato. ➤ Per il montaggio utilizzare gli schizzi quotati e le dime: – Saneo B, Saneo C: fig. 4, pagina 5 – Saneo BS, Saneo CS: fig. 5, pagina 6 – Saneo BW, Saneo CW: fig. 5, pagina 6 –...
Página 91: Installazione Toilette Saneo B, Saneo C
Montaggio della toilette Installazione toilette Saneo B, Saneo C Il modello autonomo Saneo B, Saneo C non possiede un serbatoio dell'acqua inte- grato. Installare questo modello in modo tale che la parete retrostante possa ospi- tare l'elemento di comando della toilette, i collegamenti elettrici ed eventualmente un serbatoio dell'acqua.
Página 92: Montaggio Toilette Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs
Montaggio della toilette Saneo B, Saneo C ATTENZIONE! Esiste il pericolo di lesioni per molle di rimbalzo! ➤ Premere i supporti a griffe dell'unità di controllo e di comando e spingere l'unità nell'apertura della parete (fig. e, pagina 14). Montaggio toilette Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP Questi modelli hanno una console dei collegamenti nella parete.
Página 93: Allacciamento Dell'acqua
Saneo B, Saneo C Montaggio della toilette Allacciamento dell'acqua NOTA Nei modelli Saneo xW con serbatoio dell'acqua integrato, l'allaccia- mento dell'acqua è montato in fabbrica. ➤ Collegare l'alimentazione di acqua tramite un tubo flessibile liscio (fig. j 1, pagina 16). Il raccordo non è fornito in dotazione.
Página 94: Montaggio Dello Sportellino Del Serbatoio
Montaggio della toilette Saneo B, Saneo C Variante 2: ➤ Scollegare il raccordo del tubo flessibile della toilette dal tubo nel veicolo. ➤ Collegare un contatore dell'acqua Gardena all'alimentazione di acqua della toi- lette. ➤ Attivare lo scarico attraverso l'apposito elemento di comando nella toilette.
Página 95: Allacciamento Elettrico
Saneo B, Saneo C Allacciamento elettrico Allacciamento elettrico AVVERTENZA! L'allacciamento elettrico deve essere eseguito da personale specializ- zato. AVVISO! • Non allacciare la toilette direttamente alla tensione di alimentazione in parallelo con altre utenze. • Non collegare il comando della toilette a una pompa idraulica a pres- sione.
Página 96 Saneo B, BS, BLP, C, CS, CLP (non utilizzare in caso di impiego di un pompa idraulica a pressione) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP con pompa idraulica a pressione (Australia) Saneo BW, CW (UK) cavo bianco, massa (–)
Página 97: Specifiche Tecniche
Saneo B, Saneo C Specifiche tecniche Specifiche tecniche Dometic Saneo Tensione di alimentazione: 12 Vg Corrente assorbita: max 2 A con pompa interna max 10 A con pompa esterna Peso massimo della persona: 150 kg vedi fig. 4, pagina 5 a fig. 9, pagina 10...
Página 98 Toilet opstellen .........103 Toilet Saneo B, Saneo C opstellen ......104 Toilet Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP opstellen .
Página 99: Verklaring Van De Symbolen
Saneo B, Saneo C Verklaring van de symbolen Verklaring van de symbolen WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.
Página 100: Algemene Veiligheid
Reglementair gebruik Saneo B, Saneo C Algemene veiligheid WAARSCHUWING! • Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door per- sonen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze wor- den begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken.
Página 101: Technische Beschrijving
Het toilet is beschikbaar in de volgende uitvoeringen: • Saneo B, Saneo C: vrijstaand, zonder watertank, zonder console • Saneo BS, Saneo CS: vrijstaand, zonder watertank, met console •...
Página 102: Toilet Monteren
Toilet monteren Servicedeur monteren De beschrijving voor de montage van de servicedeur vindt u in het bijgevoegde document ( Dometic Seitz SK 5, optioneel en afhankelijk van het model). Wanduitsparingen maken Wanduitsparing servicedeur ➤ Breng een opening in de buitenwand aan met de volgende afmetingen (afb. 2, pagina 3): •...
Página 103: Toilet Opstellen
(met zitting) niet beperkt wordt. ➤ Gebruik de maattekeningen en sjablonen voor de montage: – Saneo B, Saneo C: afb. 4, pagina 5 – Saneo BS, Saneo CS: afb. 5, pagina 6 – Saneo BW, Saneo CW: afb. 5, pagina 6 –...
Página 104: Toilet Saneo B, Saneo C Opstellen
Saneo B, Saneo C Toilet Saneo B, Saneo C opstellen Het vrijstaande model Saneo B, Saneo C heeft geen geïntegreerde watertank. Stel dit model zo op dat de erachter liggende wand het bedieningselement van het toi- let, de elektrische aansluitingen en eventueel een watertank kan opnemen. Het is hiervoor ideaal een kast voor de wand te plaatsen (afb.
Página 105: Toilet Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp Opstellen
Saneo B, Saneo C Toilet monteren VOORZICHTIG! Er bestaat gevaar voor letsel door terugspringende veren! ➤ Druk de bevestigingsveren van het controle- en bedieningspaneel in en schuif het in de uitsparing in de wand (afb. e, pagina 14). Toilet Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP opstellen Deze modellen hebben een wandaansluitingsconsole.
Página 106: Wateraansluiting
Toilet monteren Saneo B, Saneo C Wateraansluiting INSTRUCTIE Bij de modellen Saneo xW met geïntegreerde watertank is de water- aansluiting standaard gemonteerd. ➤ Sluit de watervoorziening aan via een gladde slangaansluiting (afb. j 1, pagina 16). De aansluitingstule is niet bij de levering inbegrepen.
Página 107: Montage Van De Tankklep
Saneo B, Saneo C Toilet monteren Variant 2: ➤ Scheid de slangverbinding van het toilet van de leiding aan voertuigzijde. ➤ Sluit een Gardena-waterdebietmeter aan op de waterleiding van het toilet. ➤ Bedien de spoeling via het bedieningselement. ➤ Lees het waterdebiet in l/min af van de Gardena-waterdebietmeter.
Página 108: Elektrische Aansluiting
Elektrische aansluiting Saneo B, Saneo C Elektrische aansluiting WAARSCHUWING! De elektrische aansluiting moet door geschoold personeel worden uit- gevoerd. LET OP! • Toilet niet direct parallel met andere verbruikers op de spannings- voorziening aansluiten. • De besturing van het toilet niet op een drukwaterpomp aansluiten.
Página 109 5-polige aansluiting voor Reed-sensoren cassettetank en microschakelaar cassette Alleen Saneo BW, CW: Vulstandindicatie watertank d.m.v. vlotter Jumper (alleen Touch-Switch-bedieningselement) Alleen Saneo B, C, BS, CS, BLP, CLP: aansluiting klep Alleen Saneo BW, CW: aansluiting interne pomp 12 V-voeding Zekering (10 A) ➤...
Página 110: Technische Gegevens
Technische gegevens Saneo B, Saneo C Technische gegevens Dometic Saneo Voedingsspanning: 12 Vg Stroomverbruik: max. 2 A bij interne pomp max. 10 A bij externe pomp Max. personengewicht: 150 kg zie afb. 4, pagina 5 tot afb. 9, pagina 10...
Página 111 Opstilling af toilet ........116 Opstilling af toilettet Saneo B, Saneo C ..... . 116 Opstilling af toilettet Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP .
Página 112: Forklaring Af Symbolerne
Forklaring af symbolerne Saneo B, Saneo C Forklaring af symbolerne ADVARSEL! Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse. FORSIGTIG! Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet.
Página 113: Grundlæggende Sikkerhed
Saneo B, Saneo C Korrekt brug Grundlæggende sikkerhed ADVARSEL! • Dette apparat kan anvendes af børn over 8 år og derudover af personer med begrænsede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår farerne, der følger heraf.
Página 114: Teknisk Beskrivelse
Afhængigt af modellen får toilettet skyllevandet fra en tank, der er integreret i huset, eller fra friskvandstanken på køretøjssiden. Der findes følgende modeludførelser af toilettet: • Saneo B, Saneo C: fritstående, uden vandtank, uden konsol • Saneo BS, Saneo CS: fritstående, uden vandtank, med konsol •...
Página 115: Montering Af Toilet
Montering af toilet Montering af servicedør Find beskrivelsen til monteringen af servicedøren i det vedlagte dokument ( Dometic Seitz SK 5, som option og modelafhængigt). Fremstilling af vægudsnit Vægudsnit servicedør ➤ Lav en åbning i ydervæggen med følgende mål (fig. 2, side 3): •...
Página 116: Opstilling Af Toilet
Opstilling af toilettet Saneo B, Saneo C Den fritstående model Saneo B, Saneo C har ikke en integrieret vandtank. Opstil denne model, så den bagvedliggende væg kan omfatte toilettets betjeningsdel, de elektriske tilslutninger og eventuelt en vandtank. Det er ideelt at stille en kasse foran rummets væg (fig.
Página 117: Saneo Blp, Saneo Clp
1:1 skabelon kan fås hos producenten. ➤ Skub den mobile tankkassette ind (fig. i, side 15). Installation af kontrol- og betjeningsfeltet for toilettet Saneo B, Saneo C Installér kontrol- og betjeningsfeltet på et sted i en væg, der er nemt at nå, umiddel- bart i nærheden af toilettet.
Página 118: Vandtilslutning
Montering af toilet Saneo B, Saneo C Opstil alle modeller med vægtilslutningskonsol direkte mod rummets væg (fig. f, side 14). Der anvendes en vægholder, der er anbragt forinden, til at fastgøre toilettet og konsollen. ➤ Skru vægholderen vandret på i den følgende højde (fig. g, side 14):...
Página 119: Installation Af Tankdækslet
Saneo B, Saneo C Montering af toilet Udmåling til skylningstesten BEMÆRK Vandforsyning (pumpe på køretøjssiden): Toilettet har på køretøjssiden brug for min. 7 l/min ved udgangen på toilettets slangetilslutning for at sikre en tilstrækkelig skylning med min. 5 l/min. Der findes to varianter til udmåling til skylningstesten: Variant 1: ➤...
Página 120: Elektrisk Tilslutning
Elektrisk tilslutning Saneo B, Saneo C ➤ Skub O-ringen på tankdækslets indvendige rør (fig. n, side 18): – A: O-ringens position ved vægtykkelser 30 mm – 50 mm – B: O-ringens position ved vægtykkelser 20,5 mm – 30 mm ➤ Smør O-ringen. Derved kan påfyldningsstudsen let forbindes med tankens over- del.
Página 121 Tilslutning med 5 ledere til reed-sensorer til kassettetank og mikrokontakter til kassette Kun Saneo BW, CW: Svømmer-niveauvisning vandtank Jumper (kun Touch-Switch-betjeningsdel) Kun Saneo B, C, BS, CS, BLP, CLP: Tilslutning ventil Kun Saneo BW, CW: Tilslutning interne pumpe 12 V-forsyning Sikring (10 A) ➤...
Página 122: Tekniske Data
Tekniske data Saneo B, Saneo C Tekniske data Dometic Saneo Forsyningsspænding: 12 Vg Strømforbrug: maks. 2 A ved intern pumpe maks. 10 A ved ekstern pumpe Maks. personvægt: 150 kg se fig. 4, side 5 til fig. 9, side 10 Mål:...
Página 123 Ställa upp toaletten ........128 Ställa upp toaletten Saneo B, Saneo C..... . .128 Ställa upp toaletten Saneo BW, Saneo CW, Saneo BS, Saneo CS,...
Página 124: Förklaring Av Symboler
Förklaring av symboler Saneo B, Saneo C Förklaring av symboler VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.
Página 125: Allmän Säkerhet
Saneo B, Saneo C Ändamålsenlig användning Allmän säkerhet VARNING! • Denna apparat kan användas av barn från 8 år samt av personer med fysiska, sensoriska eller mentala funktionshinder och personer som saknar erfarenhet och kunskap under förutsättning att de använder den under uppsikt eller har undervisats om hur apparaten används på...
Página 126: Teknisk Beskrivning
Beroende på modell får toaletten spolvatten från en tank som integrerats i höl- jet eller från färskvattentanken på fordonssidan. Toaletten finns i följande modeller: • Saneo B, Saneo C: fristående, utan vattentank, utan konsol • Saneo BS, Saneo CS: fristående, utan vattentank, med konsol •...
Página 127: Montera Toaletten
Saneo B, Saneo C Montera toaletten Montera toaletten Montera serviceluckan Monteringsbeskrivningen för serviceluckan finns i bifogat dokument ( Dometic Seitz SK 5, tillval och beroende av modell). Göra urtag i väggen Urtag i vägg för servicelucka ➤ Gör en öppning i ytterväggen med följande mått (bild 2, sida 3): •...
Página 128: Ställa Upp Toaletten
Ställa upp toaletten Saneo B, Saneo C Den fristående modellen Saneo B, Saneo C har ingen integrerad vattentank. Denna modell ska ställas upp på ett sådant sätt, att den bakomliggande väggen kan rymma toalettens kontrollpanel, de elektriska anslutningarna och en eventuell vattentank.
Página 129: Ställa Upp Toaletten Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
ANVISNING 1:1 mall finns tillgänglig hos tillverkaren. ➤ Skjut in den flyttbara tankkassetten (bild i, sida 15). Montera kontrollpanel för toaletten Saneo B, Saneo C Installera kontrollpanelen i väggen på en lättillgänglig plats i toalettens omedelbara närhet. ➤ Gör en öppning i väggen för kontrollpanelen med hjälp av mallen med rätt pro- portioner (bild d, sida 13).
Página 130: Vattenanslutning
Montera toaletten Saneo B, Saneo C Ställ alla modeller med vägganslutningskonsol direkt mot rummets vägg (bild f, sida 14). En vägghållare som fästs tidigare används för att fästa toaletten och konso- len. ➤ Skruva fast vägghållaren vågrätt i följande höjd (bild g, sida 14):...
Página 131: Montering Av Tankluckan
Saneo B, Saneo C Montera toaletten Volymmätning för spoleffektstestet ANVISNING Vattenförsörjning (pump på fordonssidan): På fordonssidan behöver toaletten minst 7 l/min vid utgången till toalet- tens slanganslutning för att kunna garanterna en tillräcklig spoleffekt på minst 5 l/min. Det finns två varianter för att göra en volymmätning för spoleffektstestet: Variant 1: ➤...
Página 132: Elektrisk Anslutning
Elektrisk anslutning Saneo B, Saneo C ➤ Skjut på O-ringen på tankluckans innerrör (bild n, sida 18): – A: O-ringens position vid väggtjocklek 30 mm–50 mm – B: O-ringens position vid väggtjocklek 20,5 mm–30 mm ➤ Smörj in O-ringen med fett. På så sätt är det lätt att koppla samman påfyllnings- stället med överdelen på...
Página 133 Pos. Beteckning 5-Polig anslutning för Reedsensorer kassettank och mikrobrytare kassett Bara Saneo BW, CW: Flottör-nivåindikator vattentank Jumper (bara Touch-Switch-kontrollpanel) Bara Saneo B, C, BS, CS, BLP, CLP: Anslutning ventil Bara Saneo BW, CW: Anslutning intern pump 12 V-försörjning Säkring (10 A) ➤...
Página 134: Tekniska Data
Tekniska data Saneo B, Saneo C Tekniska data Dometic Saneo Försörjningsspänning: 12 Vg Strömförbrukning: max. 2 A med intern pump max. 10 A med extern pump Max. vikt/person: 150 kg se bild 4, sida 5 till bild 9, sida 10 Mått:...
Página 135 Oppstilling av toalettet ........140 Oppstilling av toalettet Saneo B, Saneo C ....140 Oppstilling av toalettet Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP .
Página 136: Symbolforklaring
Symbolforklaring Saneo B, Saneo C Symbolforklaring ADVARSEL! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade. FORSIKTIG! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader. PASS PÅ! Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.
Página 137: Grunnleggende Sikkerhet
Saneo B, Saneo C Tiltenkt bruk Grunnleggende sikkerhet ADVARSEL! • Dette apparatet kan brukes av barn fra 8 år og oppover, og av perso- ner med nedsatte fysiske, sensoriske eller mentale evner eller man- glende erfaring og kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet...
Página 138: Teknisk Beskrivelse
Avhengig av modellen henter toalettet spylevann fra en tank som er integrert i toaletthuset, eller fra ferskvannstanken i kjøretøyet. Det finnes følgende modellutførelser av toalettet: • Saneo B, Saneo C: frittstående, uten vanntank, uten konsoll • Saneo BS, Saneo CS: frittstående, uten vanntank, med konsoll •...
Página 139: Montere Toalett
Montere toalett Montere toalett Montere servicedør Beskrivelsen for montasje av servicedørene finner du i det vedlagte dokumentet ( Dometic Seitz SK 5, ekstrautstyr og modellavhengig). Lage veggutsparinger Veggutsparing servicedør ➤ Lag åpningen i ytterveggen med følgende mål (fig. 2, side 3): •...
Página 140: Oppstilling Av Toalettet
Oppstilling av toalettet Saneo B, Saneo C Den frittstående modellen Saneo B, Saneo C har ingen integrert vanntank. Still denne modellen opp slik at den bakenforliggende veggen kan romme toalettets betjeningsdel, de elektriske kontaktene og eventuelt en vanntank. For dette er det ideelt å...
Página 141: Oppstilling Av Toalettet Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs
1:1 sjablonger kan fås hos forhandler. ➤ Skyver inn den bevegelige tankkassetten (fig. i, side 15). Montasje av kontroll- og betjeningsfeltet til toalettet Saneo B, Saneo C Monter kontroll- og betjeningsfeltet i veggen i umiddelbar nærhet til toalettet hvor det er lett tilgjengelig.
Página 142: Vanntilkobling
Montere toalett Saneo B, Saneo C ➤ Skru veggholderen vannrett i følgende høyde (fig. g, side 14): Variant A: Modell Saneo BW, Saneo BS 170 mm 96 mm 645 mm 652 mm Saneo CW, Saneo CS 170 mm 96 mm...
Página 143: Montasje Av Tanklokket
Saneo B, Saneo C Montere toalett Bestemme tankens rominnhold for skylleeffekttesten MERK Vannforsyning (pumpe på kjøretøyet): Toalettet trenger fra kjøretøyet min. 7 l/min ved utgangen på toalettets slangetilkobling for å kunne sørge for en tilstrekkelig skylleeffekt med min. 5 l/min.
Página 144: Elektrisk Tilkobling
Elektrisk tilkobling Saneo B, Saneo C ➤ Skyv o-ringen på innerrøret til tanklokket (fig. n, side 18): – A: O-ringens posisjon ved veggtykkelser på 30 mm – 50 mm – B: O-ringens posisjon ved veggtykkelser på 20,5 mm – 30 mm ➤...
Página 145 5-polet tilkobling for reed-sensorer kassettank og mikrobryter kassett Bare Saneo BW, CW: Flottør-nivåindikator i vanntank Jumper (bare Touch-Switch-betjeningsenhet) Bare Saneo B, C, BS, CS, BLP, CLP: Tilkobling ventil Bare Saneo BW, CW: Tilkobling intern pumpe 12 V-forsyning Sikring (10 A) ➤...
Página 146: Tekniske Spesifikasjoner
Tekniske spesifikasjoner Saneo B, Saneo C Tekniske spesifikasjoner Dometic Saneo Forsyningsspenning: 12 Vg Strømforbruk: maks. 2 A med intern pumpe maks. 10 A med ekstern pumpe Personer med en vekt på maks. 150 kg se fig. 4, side 5 til fig. 9, side 10 Mål:...
Página 147 Käymälän asennus ........152 Saneo B, Saneo C -käymälöiden asentaminen....152 Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP -käymälöiden asentaminen.
Página 148: Symbolien Selitykset
Symbolien selitykset Saneo B, Saneo C Symbolien selitykset VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja.
Página 149: Perusturvallisuus
Saneo B, Saneo C Käyttötarkoitus Perusturvallisuus VAROITUS! • Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu käytön vaatima kokemus tai tietämys. Tämä koskee myös tilannetta, jossa edellä maini- tut henkilöt ovat saaneet laitteen turvallista käyttöä...
Página 150: Tekninen Kuvaus
Mallista riippuen käymälä saa huuhteluvetensä kote- loon integroidusta säiliöstä tai ajoneuvon omasta raikasvesisäiliöstä. Käymälää saa seuraavina malleina: • Saneo B, Saneo C: vapaasti seisova, ilman vesisäiliötä, ilman konsolia • Saneo BS, Saneo CS: vapaasti seisova, ilman vesisäiliötä, konsolilla •...
Página 151: Käymälän Asennus
Saneo B, Saneo C Käymälän asennus Käymälän asennus Huolto-oven asennus Katso huolto-oven asennusohjeet liitetystä dokumentista ( Dometic Seitz SK 5, optio ja malliriippuvainen). Reikien tekeminen seinään Huolto-oven reikä seinässä ➤ Tee ulkoseinään aukko seuraavilla mitoilla (kuva 2, sivulla 3): •...
Página 152: Käymälän Asennus
Saneo B, Saneo C -käymälöiden asentaminen Vapaasti seisovissa malleissa Saneo B, Saneo C ei ole yhdysrakenteista vesisäiliötä. Asenna tämä malli niin, että käymälän käyttölaite, sähköliitännät ja mahdollinen vesi- säiliö voidaan sijoittaa sen takana olevalle seinälle. Ihanteellinen ratkaisu on seinän edessä...
Página 153: Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp -Käymälöiden Asentaminen
OHJE Valmistajalta saa 1:1 sapluunat. ➤ Työnnä liikuteltava säiliökasetti sisään (kuva i, sivulla 15). Saneo B, Saneo C -käymälän ohjaus- ja käyttökentän asentaminen Asenna ohjaus- ja käyttökenttä seinään käymälän välittömään läheisyyteen helposti saavutettavaan paikkaan. ➤ Tee seinään ohjaus- ja käyttökenttää varten aukko oikeassa mittakaavassa olevalla sapluunalla (kuva d, sivulla 13).
Página 154: Vesiliitäntä
Käymälän asennus Saneo B, Saneo C Aseta kaikki seinäliitoskonsolilla varustetut mallit suoraan takaseinään kiinni (kuva f, sivulla 14). Käymälän ja konsolin kiinnittämiseen käytetään etukäteen asennettua sei- näpidikettä. ➤ Ruuvaa seinäpidike vaakasuoraan asentoon seuraavalle korkeudelle (kuva g, sivulla 14): Vaihtoehto A:...
Página 155: Säiliöluukun Asentaminen
Saneo B, Saneo C Käymälän asennus Litramittaus huuhtelutehotestiä varten OHJE Vedensyöttö (ajoneuvon pumppu): Käymälä vaatii ajoneuvolta väh. 7 l/min käymälän letkuliitoksen läh- dössä, jotta riittävä huuhteluteho väh. 5 l/min on taattu. Litramittaukseen huuhtelutestiä varten on kaksi mahdollisuutta: Vaihtoehto 1: ➤ Irrota käymälän letkuliitos ajoneuvon johdosta.
Página 156: Sähköinen Liitäntä
5-napainen liitin, jossa kasettisäiliön reed-anturit ja kasetin mikrokytkin Vain Saneo BW, CW: vesisäiliön täyttömäärän uimuri Hyppyjohdin (vain kosketuskytkin-käyttölaite) Vain Saneo B, C, BS, CS, BLP, CLP: venttiilin liitäntä Vain Saneo BW, CW: sisäisen pumpun liitäntä 12 V syöttö Sulake (10 A)
Página 157 Saneo B, BS, BLP, C, CS, CLP (älä käytä painevesipumpun yhteydessä) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP painevesipumpulla (Australia) Saneo BW, CW (UK) Valkoinen johdin, maa (–) Punainen johdin, syöttö (+) Sininen johdin, lähtö (+) ohjaus ulkoiselle pumpulle (älä...
Página 158: Tekniset Tiedot
Tekniset tiedot Saneo B, Saneo C Tekniset tiedot Dometic Saneo Syöttöjännite: 12 Vg Virrankulutus: maks. 2 A sisäisen pumpun kanssa maks. 10 A ulkoisen pumpun kanssa Käyttäjän paino maks: 150 kg ks. kuva 4, sivulla 5 ... kuva 9, sivulla 10 Mitat: Käyttölämpötila:...
Página 159 Размещение туалета........164 Размещение туалетов Saneo B, Saneo C ....165 Размещение...
Página 160: Пояснение К Символам
Пояснение к символам Saneo B, Saneo C Пояснение к символам ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам. ОСТОРОЖНО! Указания по технике безопасности: Несоблюдение может привести к травмам. ВНИМАНИЕ! Несоблюдение может привести к повреждениям и нарушить работу...
Página 161: Основные Указания По Технике Безопасности
Saneo B, Saneo C Использование по назначению Основные указания по технике безопасности ПРЕДУПРЕЖДЕНИЕ! • Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными способностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения...
Página 162: Техническое Описание
от модели система смыва работает от бака, встроенного в обшивку, или от цистерны с пресной водой автомобиля. Предлагаются следующие модели туалетов: • Saneo B, Saneo C: автономный туалет, без бака воды, без консоли • Saneo BS, Saneo CS: автономный туалет, без бака воды, с консолью •...
Página 163: Установка Туалета
Установка туалета Установка сервисной дверцы Порядок установки сервисной дверцы описан в прилагаемом документе ( Dometic Seitz SK 5, как опция предлагается для некоторых моделей). Подготовка отверстия в стене Отверстие в стене для сервисной дверцы ➤ Во внешней стене сделайте отверстие со следующими размерами (рис. 2, стр.
Página 164: Размещение Туалета
для поворота верхней части туалета (вместе с сидением). ➤ Для монтажа используйте чертежи и шаблоны: – Saneo B, Saneo C: рис. 4, стр. 5 – Saneo BS, Saneo CS: рис. 5, стр. 6 – Saneo BW, Saneo CW: рис. 5, стр. 6 –...
Página 165: Размещение Туалетов Saneo B, Saneo C
Установка туалета Размещение туалетов Saneo B, Saneo C Автономные туалеты Saneo B и Saneo C не имеют встроенного бака воды. Разме- стите эти туалеты так, чтобы можно было установить на стенку панель управления, подключить электричество и установить бак с водой. Лучше всего установить...
Página 166: Размещение Туалетов Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Установка туалета Saneo B, Saneo C ОСТОРОЖНО! Опасность получения травмы в результате выброса пружины! ➤ Установите панель управления в отверстие в стене, сжав пружинные защелки (рис. e, стр. 14). Размещение туалетов Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP Эти...
Página 167: Подключение Воды
Saneo B, Saneo C Установка туалета Подключение воды УКАЗАНИЕ В моделях Saneo xW со встроенным баком воды патрубок для подклю- чения воды уже установлен. ➤ Подсоедините источник водоснабжения через гладкий патрубок (рис. j 1, стр. 16). Соединительная трубка не входит в комплект поставки.
Página 168: Установка Крышки Бака
Установка туалета Saneo B, Saneo C Способ 2: ➤ Отсоедините шланг туалета от трубопровода транспортного средства. ➤ Подсоедините расходомер воды Gardena к водопроводной линии туалета. ➤ Приведите в действие слив туалета, используя панель управления туалета. ➤ Прочитайте показания расхода в л/мин на расходомере Gardena.
Página 169: Подключение К Электрической Сети
Saneo B, Saneo C Подключение к электрической сети Подключение к электрической сети ПРЕДУПРЕЖДЕНИЕ! Подключение к системе электроснабжения должны производить только специалисты-электрики. ВНИМАНИЕ! • Не подключать туалет напрямую к источнику питания параллельно с другими потребителями. • Блок управления туалета не подсоединять к нагнетательному водя- ному...
Página 170 Только в Saneo BW, CW: Поплавковый индикатор уровня воды в водяном баке Перемычка (только в сенсорной панели управления) Только в Saneo B, C, BS, CS, BLP, CLP: Подключение клапана Только в Saneo BW, CW: Подключение внутреннего насоса Электроснабжение 12 В...
Página 171: Технические Характеристики
Saneo B, Saneo C Технические характеристики Технические характеристики Dometic Saneo Напряжение питания: 12 Вg Потребляемый ток: макс. 2 A при использовании с внутренним насосом макс. 10 A при использовании с внешним насосом Макс. вес человека: 150 кг см. рис. 4, стр. 5 до рис. 9, стр. 10 Размеры:...
Página 172 Ustawianie toalety ........177 Ustawianie toalety Saneo B, Saneo C......177 Ustawianie toalety Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP .
Página 173: Objaśnienie Symboli
Saneo B, Saneo C Objaśnienie symboli Objaśnienie symboli OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.
Página 174: Podstawowe Zasady Bezpieczeństwa
Użytkowanie zgodne z przeznaczeniem Saneo B, Saneo C Podstawowe zasady bezpieczeństwa OSTRZEŻENIE! • Dzieci od 8. roku życia i osoby o ograniczonych możliwościach fizycz- nych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie jedynie pod nadzorem innej osoby bądź uzyskania od niej informacji dotyczących bezpiecznego użytkowania i wynikających z tego zagro-...
Página 175: Opis Techniczny
Dostępne są następujące wersje toalety: • Saneo B, Saneo C: wolnostojąca, bez zbiornika na wodę, bez konsoli • Saneo BS, Saneo CS: wolnostojąca, bez zbiornika na wodę, z konsolą •...
Página 176: Montaż Toalety
Montaż toalety Montaż drzwi serwisowych Opis sposobu montażu drzwi serwisowych znajduje się w dołączonym dokumencie ( Dometic Seitz SK 5, opcja i zależnie od modelu). Wykonanie wycięcia w ścianie Wycięcie w ścianie na drzwi serwisowe ➤ Wykonać w ścianie zewnętrznej otwór o następujących wymiarach (rys. 2, strona 3): •...
Página 177: Ustawianie Toalety
Ustawianie toalety Saneo B, Saneo C Wolnostojący model Saneo B, Saneo C nie posiada wbudowanego zbiornika na wodę. Ten model ustawić w taki sposób, aby w znajdującej się za nim ścianie było możliwe umieszczenie panelu obsługi toalety, przyłączy elektrycznych i ew. zbior- nika na wodę.
Página 178 WSKAZÓWKA Szablon 1:1 dostępny u producenta. ➤ Wsunąć przesuwalną kasetę zbiornika (rys. i, strona 15). Montaż panelu kontrolnego i obsługi toalety Saneo B, Saneo C Panel kontroli i obsługi zamontować w łatwo dostępnym miejscu w ścianie bezpo- średnio przy toalecie.
Página 179: Saneo Blp, Saneo Clp
Saneo B, Saneo C Montaż toalety Ustawianie toalety Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP Te modele posiadają konsolę przyłączenia do ściany. Panel kontroli i obsługi jest wbudowany w konsolę przyłączenia do ściany. Modele Saneo BW i Saneo CW posiadają zamontowany zbiornik na wodę, a w modelach Saneo BS i Saneo CS brak zbiornika na wodę.
Página 180 Montaż toalety Saneo B, Saneo C ➤ Przyłączyć przyłącze wody poprzez gładkie przyłącze wężowe (rys. j 1, strona 16). Tuleja przyłączeniowa nie znajduje się w zestawie. ➤ Sprawdzić szczelność. UWAGA! Ciśnienie robocze (ciśnienie wody) zaworu magnetycznego nie może przekraczać 6 bar.
Página 181: Montaż Pokrywy Zbiornika
Saneo B, Saneo C Podłączenie elektryczne Montaż pokrywy zbiornika W przypadku modeli Saneo BW i Saneo CW zamontować klapę dla zintegrowa- nego zbiornika wody. ➤ Przy użyciu szablonu (rys. 3 1, strona 4) wykonać otwór w ścianie zewnętrznej. ➤ Klapę zbiornika należy uszczelnić, zapewniając jej wodoszczelność (np. butylo- kauczukiem).
Página 182 5-biegunowe przyłącze czujników reed zbiornika kasetowego i mikrowyłącznika kasety Tylko Saneo BW, CW: Pływakowy wskaźnik napełnienia zbiornika wody Zworka (tylko panel obsługi Touch-Switch) Tylko Saneo B, C, BS, CS, BLP, CLP: Przyłącze zaworu Tylko Saneo BW, CW: Przyłącze pompy wewnętrznej Zasilanie 12 V Bezpiecznik (10 A)
Página 183 Saneo B, BS, BLP, C, CS, CLP (nie używać w przypadku zastosowania ciśnieniowej pompy wodnej) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP z ciśnieniową pompą wodną (Australia) Saneo BW, CW (UK) Biały kabel, masa (–) Czerwony kabel, wejście (+) Niebieski kabel, wyjście (+)
Página 184: Dane Techniczne
Dane techniczne Saneo B, Saneo C Dane techniczne Dometic Saneo Napięcie zasilające: 12 Vg Pobór prądu: maks. 2 A przy pompie wewnętrznej maks. 10 A przy pompie zewnętrznej Maks. ciężar osoby 150 kg korzystającej: patrz rys. 4, strona 5 do rys. 9, strona 10...
Página 185 Postavenie toalety ........190 Postavenie toalety Saneo B, Saneo C......190 Inštalácia toalety Saneo BW, Saneo CW, Saneo BS, Saneo CS,...
Página 186: Vysvetlenie Symbolov
Vysvetlenie symbolov Saneo B, Saneo C Vysvetlenie symbolov VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. UPOZORNENIE! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k zraneniam. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia.
Página 187: Základy Bezpečnosti
Saneo B, Saneo C Používanie na stanovený účel Základy bezpečnosti VÝSTRAHA! • Toto zariadenie smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomosťami, keď sú pod dozorom alebo keď boli poučené o bez- pečnom používaní...
Página 188: Technický Opis
čerstvú vodu vo vozidle. Existujú nasledujúce modely toalety: • Saneo B, Saneo C: voľne stojaca, bez nádrže na vodu, bez konzoly • Saneo BS, Saneo CS: voľne stojaca, bez nádrže na vodu, s konzolou •...
Página 189: Montáž Toalety
Saneo B, Saneo C Montáž toalety Montáž toalety Montáž servisných dvierok Opis montáže servisných dvierok nájdete v priloženom dokumente ( Dometic Seitz SK 5, voliteľne a v závislosti od modelu). Vytvorenie stenových výrezov Stenový výrez pre servisné dvierka ➤ Vytvorte otvor do vonkajšej steny s nasledujúcimi rozmermi (obr. 2, strane 3): •...
Página 190: Postavenie Toalety
Postavenie toalety Saneo B, Saneo C Voľne stojaci model Saneo B, Saneo C nedisponuje integrovanou vodnou nádrž- kou. Tento model nainštalujte tak, aby stena, ktorá sa nachádza za ním, mohla pojať ovládací diel toalety, elektrické pripojenia a prípadne vodnú nádržku. K tomu je ide- álne umiestniť...
Página 191 Šablónu 1:1 dostanete u svojho predajcu. ➤ Zasuňte pojazdnú kazetu nádrže (obr. i, strane 15). Montáž kontrolného a ovládacieho panela toalety Saneo B, Saneo C Kontrolný a ovládací panel namontujte do steny na dobre prístupnom mieste v bezprostrednej blízkosti toalety.
Página 192: Inštalácia Toalety Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Montáž toalety Saneo B, Saneo C Inštalácia toalety Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP Tieto modely disponujú prípojnou nástennou konzolou. Kontrolný a ovládací panel je integrovaný v prípojnej nástennej konzole. Modely Saneo BW a Saneo CW disponujú zabudovanou vodnou nádržkou, zatiaľ čo modely Saneo BS a Saneo CS ňou nedisponujú.
Página 193: Pripojenie Vody
Saneo B, Saneo C Montáž toalety Pripojenie vody POZNÁMKA U modelov Saneo xW s integrovanou vodnou nádržkou je vodovodná prípojka namontovaná zo závodu. ➤ Zapojte prívod vody pomocou hladkej hadicovej prípojky (obr. j 1, strane 16). Pripojovacia objímka nie je súčasťou dodávky.
Página 194: Montáž Klapky Nádrže
Elektrické pripojenie Saneo B, Saneo C Montáž klapky nádrže U modelov Saneo BW a Saneo CW namontujte klapku nádrže pre integrovanú nádrž na vodu. ➤ Pomocou šablóny (obr. 3 1, strane 4) vytvorte otvor do vonkajšej steny. ➤ Vodotesne utesnite klapku nádrže (napr. butylkaučuk).
Página 195 Len Saneo BW, CW: Indikátor výšky hladiny s plavákom vodnej nádržky Prepínač (len ovládací panel s dotykovým spínačom) Len Saneo B, C, BS, CS, BLP, CLP: Ventil prípojky Len Saneo BW, CW: Pripojenie externého čerpadla Napájanie 12 V Poistka (10 A)
Página 196 Poz./farba kábla Označenie Saneo B, BS, BLP, C, CS, CLP (nepoužívajte pri použití tlakového vodného čerpadla) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP s tlakovým vodným čerpadlom (Austrália) Saneo BW, CW (UK) Biely kábel, uzemnenie (–) Červený kábel, vstup (+) Modrý...
Página 197: Technické Údaje
Saneo B, Saneo C Technické údaje Technické údaje Dometic Saneo Napájacie napätie: 12 Vg Odber prúdu: max. 2 A pri internom čerpadle max. 10 A pri externom čerpadle Max. hmotnosť osoby: 150 kg pozri obr. 4, strane 5 až obr. 9, strane 10 Rozmery: Prevádzková...
Página 198 Instalace toalety ........202 Instalace toalety Saneo B, Saneo C ......203 Instalace toalety Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP .
Página 199: Vysvětlivky Symbolů
Saneo B, Saneo C Vysvětlivky symbolů Vysvětlivky symbolů VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
Página 200: Základní Bezpečnost
Použití v souladu se stanoveným účelem Saneo B, Saneo C Základní bezpečnost VÝSTRAHA! • Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzic- kými, smyslovými nebo duševními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití...
Página 201: Technický Popis
čerstvé vody na straně vozidla. K dispozici jsou následující provedení modelů toalety: • Saneo B, Saneo C: samostatné, bez vodní nádrže, bez konzoly • Saneo BS, Saneo CS: samostatné, bez vodní nádrže, s konzolou •...
Página 202: Montáž Toalety
Montáž toalety Saneo B, Saneo C Montáž toalety Montáž servisních dvířek Popis montáže servisních dvířek naleznete v přiloženém dokumentu ( Dometic Seitz SK 5, volitelně a v závislosti na modelu). Zhotovení výřezů ve stěně Výřez ve stěně pro servisní dvířka ➤...
Página 203: Instalace Toalety Saneo B, Saneo C
Instalace toalety Saneo B, Saneo C Samostatný model Saneo B, Saneo C není vybaven integrovanou vodní nádrží. Tento model instalujte tak, aby za ním umístěná stěna mohla pojmout ovladač toa- lety, elektrické přípojky a případně i vodní nádrž. K tomu je ideální umístit skříň před stěnu místnosti (obr.
Página 204: Instalace Toalety Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Šablona 1:1 k dispozici u výrobce. ➤ Zasuňte pojízdnou kazetu nádrže (obr. i, strana 15). Montáž kontrolního a ovládacího panelu toalety Saneo B, Saneo C Kontrolní a ovládací panel zabudujte na dobře dostupném místě ve stěně v bezprostřední blízkosti toalety.
Página 205: Vodní Přípojka
Saneo B, Saneo C Montáž toalety ➤ Nástěnný držák našroubujte vodorovně v následující výšce (obr. g, strana 14): Varianta A: Model Saneo BW, Saneo BS 170 mm 96 mm 645 mm 652 mm Saneo CW, Saneo CS 170 mm 96 mm...
Página 206: Montáž Klapky Nádrže
Montáž toalety Saneo B, Saneo C Měření objemu pro test výkonu splachování POZNÁMKA Přívod vody (čerpadlo na straně vozidla): Toaleta vyžaduje na straně vozidla min. průtok 7 l/min na výstupu z hadicové přípojky toalety, aby byl zaručen výkon splachování min.
Página 207: Elektrické Připojení
Saneo B, Saneo C Elektrické připojení ➤ O-kroužek nasuňte na vnitřní trubku klapky nádrže (obr. n, strana 18): – A: Poloha O-kroužku při tloušťce stěny 30–50 mm – B: Poloha O-kroužku při tloušťce stěny 20,5–30 mm ➤ Namažte O-kroužek. Tak lze plnicí hrdlo snadno spojit s horním dílem nádrže.
Página 208 Saneo B, BS, BLP, C, CS, CLP (nepoužívat při použití tlakového vodního čerpadla) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP s tlakovým vodním čerpadlem (Austrálie) Saneo BW, CW (UK) Bílý kabel, kostra (–) Červený kabel, vstup (+) Modrý...
Página 209: Technické Údaje
Saneo B, Saneo C Technické údaje Technické údaje Dometic Saneo Napájecí napětí: 12 Vg Příkon proudu: max. 2 A s vnitřním čerpadlem max. 10 A s externím čerpadlem Maximální nosnost: 150 kg viz obr. 4, strana 5 až obr. 9, strana 10 Rozměry:...
Página 210 A vécé felállítása ........215 A Saneo B, Saneo C vécék felállítása ......215 A Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP modellek felállítása .
Página 211: Biztonsági Tudnivalók
Saneo B, Saneo C Szimbólumok magyarázata Szimbólumok magyarázata FIGYELMEZTETÉS! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. VIGYÁZAT! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat. FIGYELEM! Ha nem veszi figyelembe az információt, az anyagkárosodást eredmé- nyezhet, és káros kihatással lehet a termék működésére.
Página 212: Alapvető Biztonság
Rendeltetésszerű használat Saneo B, Saneo C Alapvető biztonság FIGYELMEZTETÉS! • A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzé- kelési és mentális képességű, illetve megfelelő tapasztalattal és tudás- sal nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket meg- értve használhatják.
Página 213: Műszaki Leírás
Modelltől függően a vécé egy a házba integrált tartályból, vagy a jármű frissvíz-tartályából kapja az öblítővizet. A vécének a következő modellváltozatai léteznek: • Saneo B, Saneo C: rögzített, víztartály nélkül, konzol nélkül • Saneo BS, Saneo CS: rögzített, víztartály nélkül, konzollal •...
Página 214: A Szervizajtó Beépítése
A vécé beépítése A szervizajtó beépítése A szervizajtó beépítésének leírását a mellékelt dokumentációban találhatja meg ( Dometic Seitz SK 5, opcionális és modelltől függő). Falkivágások elkészítése Szervizajtó falkivágása ➤ Készítse el a következő méretekkel rendelkező nyílást a külső falba (2. ábra, 3.
Página 215: A Vécé Felállítása
össze a vécét a zuhanytálcával. A Saneo B, Saneo C vécék felállítása A Saneo B, Saneo C szabadon álló modell nem rendelkezik integrált víztartállyal. Úgy állítsa fel a modellt, hogy a mögötte lévő falra fel lehessen erősíteni a vécé kez- előrészét, az elektromos csatlakozásokat és esetleg egy víztartályt.
Página 216 Az 1:1 arányú sablon a gyártónál szerezhető be. ➤ Tolja be a mozgatható tartálykazettát (i. ábra, 15. oldal). A Saneo B, Saneo C modellek vezérlő-, és kezelőpanelének beépítése A vezérlő-, és kezelőpanelt a vécé közvetlen közelében, egy kényelmesen elérhető helyen erősítse fel a falra.
Página 217 Saneo B, Saneo C A vécé beépítése A Saneo BW, Saneo CW, Saneo BS, Saneo CS, Saneo BLP, Saneo CLP modellek felállítása Ezek a modellek fali csatlakozókonzollal rendelkeznek. A vezérlő-, és kezelőpanel integrálva van a fali csatlakozókonzolba. A Saneo BW és Saneo CW modellek beépített víztartállyal rendelkeznek, míg a Saneo BS és Saneo CS modellek nem rendelkeznek víztartállyal.
Página 218 A vécé beépítése Saneo B, Saneo C ➤ Egy sima tömlőcsatlakozóval csatlakoztassa a vízellátást (j. ábra 1, 16. oldal). A csatlakozó csővéget a csomag nem tartalmazza. ➤ Végezzen szivárgásellenőrzést. FIGYELEM! A mágnesszelep üzemi nyomása (víznyomás) nem haladhatja meg a 6 bar-t.
Página 219: Elektromos Csatlakoztatás
Saneo B, Saneo C Elektromos csatlakoztatás A tartály-csapófedél beépítése A Saneo BW és Saneo CW modellek esetében szereljen fel egy tartály-csapóajtót a beépített víztartályra. ➤ A sablonnal (3. ábra 1, 4. oldal) készítsen egy nyílást a külső falba. ➤ Lássa el vízhatlan tömítéssel a tartály-csapófedelét (pl. butilkaucsukkal).
Página 220 Kazettás tartály Reed-érzékelőjének és a kazetta mikrokapcsolóinak 5-polusú csatlakozója Csak a Saneo BW, CW modelleknél: Víztartály úszó-töltöttségjelző Jumper (csak a Touch-Switch kezelőalkatrésznél) Csak a Saneo B, C, BS, CS, BLP, CLP: Szelepcsatlakozás Csak a Saneo BW, CW modelleknél: Belső szivattyú csatlakozója 12 V tápellátás Biztosíték (10 A)
Página 221 Tétel/kábelszín Megnevezés Saneo B, BS, BLP, C, CS, CLP (nagynyomású vízszivattyú esetén ne alkalmazza) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP nagynyomású vízszivattyúval (Ausztrália) Saneo BW, CW (Egyesült Királyság) Fehér kábel, test (–) Piros kábel, bemenet (+) Kék kábel, kimenet (+)
Página 222: Műszaki Adatok
Műszaki adatok Saneo B, Saneo C Műszaki adatok Dometic Saneo Tápfeszültség: 12 Vg Áramfelvétel: max. 2 A belső szivattyú esetén max. 10 A külső szivattyú esetén Személy max. súlya: 150 kg lásd 4. ábra, 5. oldal és 9. ábra, 10. oldal Méretek:...
Página 223 Postavitev stranišča ........228 Postavitev stranišča Saneo B, Saneo C ..... . 228 Postavitev stranišča Saneo , Saneo CW, Saneo BS, Saneo CS,...
Página 224: Razlaga Simbolov
Razlaga simbolov Saneo B, Saneo C Razlaga simbolov OPOZORILO! Varnostni napotek: Neupoštevanje lahko povzroči smrt ali težko poškodbo. POZOR! Varnostni napotek: Neupoštevanje lahko povzroči poškodbe. OBVESTILO! Neupoštevanje lahko povzroči materialno škodo in vpliva na delovanje izdelka. NASVET Dopolnilne informacije za upravljanje naprave.
Página 225: Osnovna Varnost
Saneo B, Saneo C Uporaba v skladu z namenom Osnovna varnost OPOZORILO! • Ta izdelek lahko uporabljajo otroci, starejši od 8 let, kot tudi osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem, če so pod nadzorom tretje osebe ali če so bile poučene o varni uporabi naprave in razumejo...
Página 226: Tehnični Opis
Na voljo so naslednje izvedbe modelov stranišča: • Saneo B, Saneo C: prostostoječe, brez rezervoarja za vodo, brez konzole • Saneo BS, Saneo CS: prostostoječe, brez rezervoarja za vodo, s konzolo •...
Página 227: Vgradnja Stranišča
Saneo B, Saneo C Vgradnja stranišča Vgradnja stranišča Vgradnja servisnih vrat Opis za vgradnjo servisnih vrat je na voljo v priloženem dokumentu ( Dometic Seitz SK 5, izbirno in odvisno od modela). Izdelava izrezov v steni Izrez v steni za servisna vrata ➤...
Página 228: Postavitev Stranišča
Postavitev stranišča Saneo B, Saneo C Prostostoječi model Saneo B, Saneo C nima vgrajenega rezervoarja za vodo. Ta model postavite tako, da boste na steno za straniščno školjko lahko montirali uprav- ljalni del stranišča, električne priključke in morebiti rezervoar za vodo. Idealno je, da pred steno prostora postavite omaro (sl.
Página 229: Postavitev Stranišča Saneo , Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Šablona v merilu 1:1 je na voljo pri proizvajalcu. ➤ Nato vstavite kaseto rezervoarja s kolesi (sl. i, stran 15). Vgradnja kontrolnega in upravljalnega polja stranišča Saneo B, Saneo C Kontrolno in upravljalno polje vgradite na dobro dostopnem mestu v steno v nepo- sredni bližini stranišča.
Página 230: Vodni Priključek
Vgradnja stranišča Saneo B, Saneo C ➤ Stensko držalo v vodoravnem položaju privijte na naslednji višini (sl. g, stran 14): Različica A: Model Saneo BW, Saneo BS 170 mm 96 mm 645 mm 652 mm Saneo CW, Saneo CS 170 mm...
Página 231: Vgradnja Pokrova Rezervoarja
Saneo B, Saneo C Vgradnja stranišča Meritev volumna za testiranje učinka splakovanja NASVET Oskrba z vodo (črpalka na strani vozila): Da se zagotovi zadosten učinek splakovanja s 5 l/min., potrebuje strani- šče na strani vozila min. 7 l/min. na izhodu cevnega priključka stranišča.
Página 232: Električna Priključitev
Električna priključitev Saneo B, Saneo C ➤ Na notranjo cev pokrova rezervoarja potisnite tesnilni obroček (sl. n, stran 18): – A: Položaj tesnilnega obročka pri debelini stene 30–50 mm – B: Položaj tesnilnega obročka pri debelini stene 20,5–30 mm ➤ Namastite tesnilni obroček. Tako boste polnilni nastavek lažje povezali z zgor- njim delom rezervoarja.
Página 233 Saneo B, BS, BLP, C, CS, CLP (ne pri uporabi tlačne vodne črpalke) Saneo BW, CW Saneo B, BS, BLP, C, CS, CLP s tlačno vodno črpalko (Avstralija) Saneo BW, CW (ZK) Beli kabel, masa (–) Rdeči kabel, vhod (+) Moder kabel, izhod (+) Krmilni vod za eksterno črpalko...
Página 234: Tehnični Podatki
Tehnični podatki Saneo B, Saneo C Tehnični podatki Dometic Saneo Napajanje: 12 Vg Poraba toka: maks. 2 A pri interni črpalki maks. 10 A pri eksterni črpalki Najv. teža osebe: 150 kg glejte sl. 4, stran 5 do sl. 9, stran 10...
Página 235 Τοποθέτηση τουαλέτας ......240 Τοποθέτηση τουαλέτας τύπου Saneo B, Saneo C ..241 Τοποθέτηση...
Página 236: Εξήγηση Των Συμβόλων
Εξήγηση των συμβόλων Saneo B, Saneo C Εξήγηση των συμβόλων ΠΡOEIΔOΠOIHΣH! Υπόδειξη ασφαλείας: Η μη τήρηση μπορεί να έχει ως αποτέλεσμα θάνατο ή σοβαρούς τραυματισμούς. ΠΡOΦYLAΞH! Υπόδειξη ασφαλείας: Η μη τήρηση μπορεί να έχει ως αποτέλεσμα τραυματισμούς. ΠΡOΣOXH! Η μη τήρηση μπορεί να έχει ως αποτέλεσμα ύλικές ζημιές και...
Página 237: Οδηγίες Τοποθέτησης
Saneo B, Saneo C Προβλεπόμενη χρήση • Ο καθαρισμός και η συντήρηση δεν επιτρέπεται να γίνονται από παιδιά χωρίς επιτήρηση. • Θα πρέπει να προσέχετε ώστε τα παιδιά να μην παίζουν με τη συσκευή. • Η τοποθέτηση της τουαλέτας επιτρέπεται να γίνεται μόνο από...
Página 238: Περιγραφή Των Εξαρτημάτων
Τεχνική περιγραφή Saneo B, Saneo C Υπάρχουν οι παρακάτω τύποι τουαλέτας: • Saneo B, Saneo C: ελεύθερης τοποθέτησης, χωρίς δοχείο νερού, χωρίς πλάτη • Saneo BS, Saneo CS: ελεύθερης τοποθέτησης, χωρίς δοχείο νερού, με πλάτη • Saneo BW, Saneo CW: ελεύθερης τοποθέτησης, με δοχείο νερού στη...
Página 239: Τοποθέτηση Τουαλέτας
Τοποθέτηση τουαλέτας Τοποθέτηση τουαλέτας Τοποθέτηση βοηθητικής πόρτας Η περιγραφή για την τοποθέτηση της βοηθητικής πόρτας υπάρχει στο συνημμένο εγχειρίδιο ( Dometic Seitz SK 5, προαιρετικά και ανάλογα το μοντέλο). Κατασκευή ανοιγμάτων τοίχου Άνοιγμα τοιχώματος βοηθητικής πόρτας ➤ Στον εξωτερικό τοίχο, ανοίξτε ένα άνοιγμα με τις εξής διαστάσεις (σχ. 2, σελίδα...
Página 240: Τοποθέτηση Τουαλέτας
στρέψη του επάνω μέρους της τουαλέτας (με την έδρα). ➤ Για την τοποθέτηση χρησιμοποιήστε τα σκίτσα διαστάσεων και το πατρόν: – Saneo B, Saneo C: σχ. 4, σελίδα 5 – Saneo BS, Saneo CS: σχ. 5, σελίδα 6 – Saneo BW, Saneo CW: σχ. 5, σελίδα 6 –...
Página 241: Τοποθέτηση Τουαλέτας Τύπου Saneo B, Saneo C
Τοποθέτηση τουαλέτας Τοποθέτηση τουαλέτας τύπου Saneo B, Saneo C Τα ελεύθερα μοντέλα Saneo B, Saneo C δεν έχουν ενσωματωμένο δοχείο νερού. Τοποθετήστε αυτά τα μοντέλα έτσι ώστε ο πίσω τοίχος να μπορεί να δεχτεί τον πίνακα χειρισμού της τουαλέτας, τις ηλεκτρικές συνδέσεις και ίσως...
Página 242: Τοποθέτηση Τουαλέτας Τύπου Saneo Bw, Saneo Cw, Saneo Bs, Saneo Cs, Saneo Blp, Saneo Clp
Τοποθέτηση τουαλέτας Saneo B, Saneo C ➤ Συνδέστε τα ηλεκτρικά καλώδια στα θηλυκά βύσματα για τοποθέτηση του πίνακα ελέγχου και χειρισμού (κεφάλαιο «Ηλεκτρική σύνδεση» στη σελίδα 245). ΠΡOΦYLAΞH! Υπάρχει κίνδυνος τραυματισμού από τα συμπιεσμένα ελατήρια! ➤ Πιέστε τα ελατήρια συγκράτησης του πίνακα ελέγχου και χειρισμού και...
Página 243: Σύνδεση Νερού
Saneo B, Saneo C Τοποθέτηση τουαλέτας ➤ Φέρτε ολόκληρη την τουαλέτα στην επιθυμητή θέση μπροστά από τον τοίχο. ➤ Ανυψώστε την τουαλέτα και αγκιστρώστε το περίβλημα στα στηρίγματα τοίχου (σχ. h, σελίδα 15). ➤ Βιδώστε γερά την πλάκα δαπέδου με τέσσερις βίδες (σχ. b 2, σελίδα...
Página 244: Τοποθέτηση Του Καπακιού Δοχείου
Τοποθέτηση τουαλέτας Saneo B, Saneo C Για τον υπολογισμό λίτρων κατά τη δοκιμή πλύσης υπάρχουν δύο παραλλα- γές: Παραλλαγή 1: ➤ Αποσυνδέστε τον εύκαμπτο σωλήνα της τουαλέτας από τις σωληνώσεις του οχήματος. ➤ Κρεμάστε το ανοικτό άκρο του σωλήνα μέσα σε έναν κουβά.
Página 245: Ηλεκτρική Σύνδεση
Saneo B, Saneo C Ηλεκτρική σύνδεση ➤ Περάστε το O-ρινγκ στον εσωτερικό σωλήνα του καπακιού (σχ. n, σελίδα 18): – A: Θέση του Ο-ρινγκ για τοίχους πάχους 30 mm – 50 mm – B: Θέση του Ο-ρινγκ για τοίχους πάχους 20,5 mm – 30 mm ➤...
Página 246 Μόνο για Saneo BW, CW: Δείκτης στάθμης του δοχείου νερού με πλω- τήρα Βραχυκυκλωτήρας (μόνο σε πίνακα χειρισμού διακοπτών αφής) Μόνο για Saneo B, C, BS, CS, BLP, CLP: Σύνδεση βαλβίδας Μόνο για Saneo BW, CW: Σύνδεση εσωτερικής αντλίας Τροφοδοσία 12 V Ασφάλεια...
Página 247: Τεχνικά Χαρακτηριστικά
Saneo B, Saneo C Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Dometic Saneo Ηλεκτρική τροφοδοσία: 12 Vg Κατανάλωση ρεύματος: μέχρι 2 A με εσωτερική αντλία μέχρι 10 A με εξωτερική αντλία Μέγιστο βάρος ατόμων: 150 kg Διαστάσεις: Βλ. σχ. 4, σελίδα 5 έως σχ. 9, σελίδα 10 Θερμοκρασία...
Página 248 AUSTRIA SOUTH AFRICA Dometic Austria GmbH MEXICO Dometic (Pty) Ltd. Neudorferstraße 108 Dometic Mx, S. de R. L. de C. V. Regional Office A-2353 Guntramsdorf Circuito Médicos No. 6 Local 1 South Africa & Sub-Saharan Africa  +43 2236 908070 Colonia Ciudad Satélite...

Este manual también es adecuado para:

Saneo c Saneo blp Saneo clp Saneo bs Saneo cs Saneo bw ... Mostrar todo

Dometic Saneo B Instrucciones De Montaje

English

1 Explanation of Symbols

2 Safety Instructions

3 Intended Use

4 Technical Description

5 Installing the Toilet

6 Electrical Connection

7 Technical Data

Deutsch

1 Erklärung der Symbole

2 Sicherheitshinweise

3 Bestimmungsgemäßer Gebrauch

4 Technische Beschreibung

5 Toilette Einbauen

6 Elektrischer Anschluss

7 Technische Daten

Français

1 Explication des Symboles

2 Consignes de Sécurité

3 Usage Conforme

4 Description Technique

5 Installation des Toilettes

6 Raccordement Électrique

7 Caractéristiques Techniques

Español

1 Explicación de Los Símbolos

2 Indicaciones de Seguridad

3 Uso Adecuado

4 Descripción Técnica

5 Montar el Inodoro

6 Conexión Eléctrica

7 Datos Técnicos

Português

1 Explicação Dos Símbolos

2 Indicações de Segurança

3 Utilização Adequada

4 Descrição Técnica

5 Instalar os Sanitários

6 Ligação Elétrica

7 Dados Técnicos

Italiano

1 Spiegazione Dei Simboli

2 Indicazioni DI Sicurezza

3 Conformità D'uso

4 Descrizione Tecnica

5 Montaggio Della Toilette

6 Allacciamento Elettrico

7 Specifiche Tecniche

Dutch

1 Verklaring Van de Symbolen

2 Veiligheidsinstructies

3 Reglementair Gebruik

4 Technische Beschrijving

5 Toilet Monteren

6 Elektrische Aansluiting

7 Technische Gegevens

Dansk

1 Forklaring Af Symbolerne

2 Sikkerhedshenvisninger

3 Korrekt Brug

4 Teknisk Beskrivelse

5 Montering Af Toilet

6 Elektrisk Tilslutning

7 Tekniske Data

Svenska

1 Förklaring Av Symboler

2 Säkerhetsanvisningar

3 Ändamålsenlig Användning

4 Teknisk Beskrivning

5 Montera Toaletten

6 Elektrisk Anslutning

7 Tekniska Data

Norsk

1 Symbolforklaring

2 Sikkerhetsregler

3 Tiltenkt Bruk

4 Teknisk Beskrivelse

5 Montere Toalett

6 Elektrisk Tilkobling
