6.2.2
Configuración DAC
La curva de corrección de amplitud / distancia se puede crear mediante cuerpos de calibración
de distancia/amplitud que tienen reflectores conocidos en diferentes distancias.
Ejemplo de calibración con cuerpo de calibración en Fig. 13:

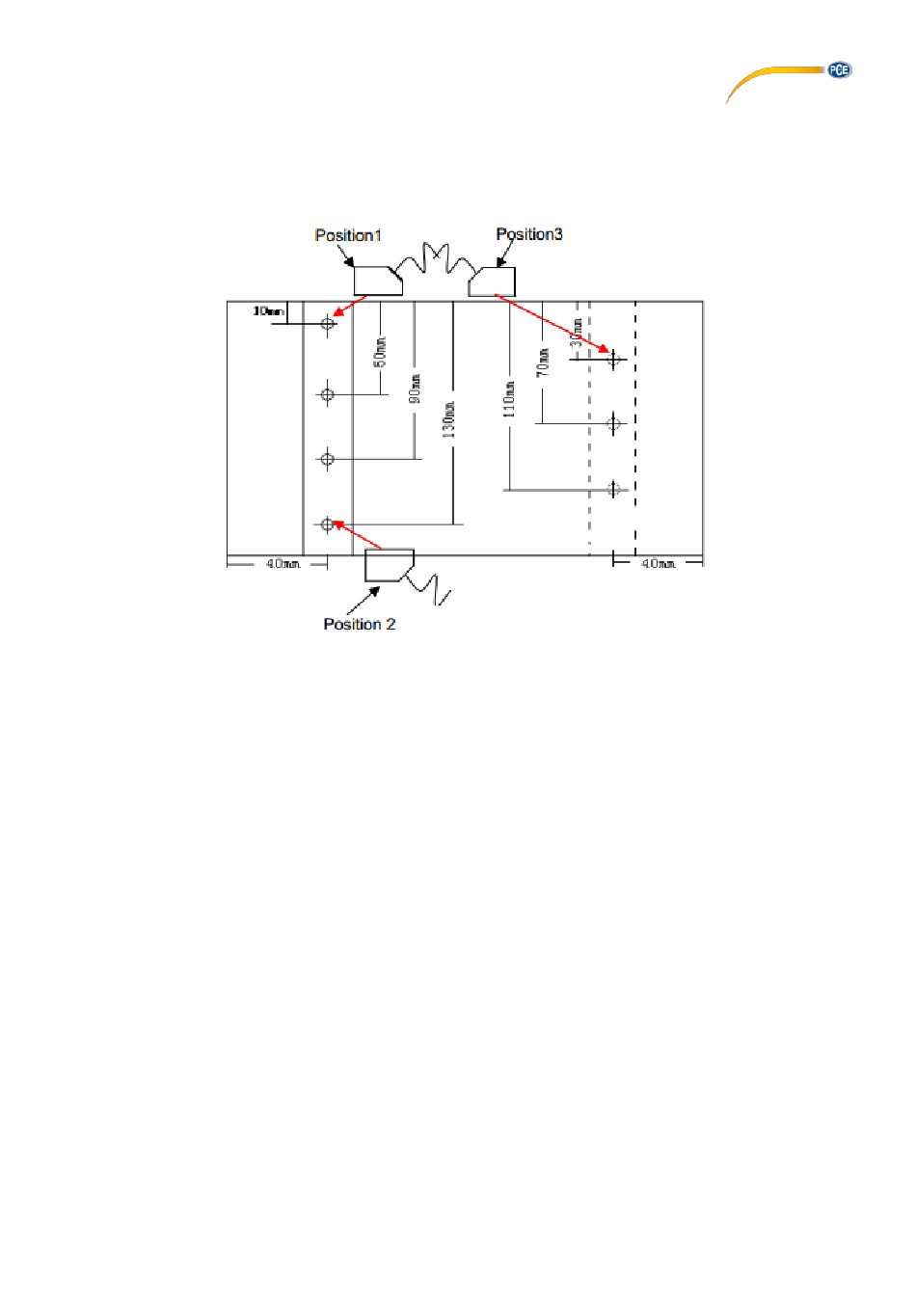

Fig. 13 Posicionamiento de la sonda para la curva de corrección de amplitud de distancia.
Seleccionar DAC → Modo DAC: Registro.
1.
2.
Poner la sonda con el gel de acoplamiento sobre el cuerpo de calibración en
posición 1 (ver Fig. 13).
3.
Mover la sonda sobre el cuerpo de calibración hasta que la amplitud del eco del
reflector alcance la máxima altura en 10 mm. Ahora pueden utilizarse las funciones
Valor pico / Curva envolvente.
4.
Ajustar la altura de amplitud por medio de la amplificación al 80 % de la altura de la
pantalla.
Alinear Gate A con el eco y seleccionar el submenú ECO con la tecla [◄] (ver Fig.
5.
14).
6.
Confirmar el primer punto de apoyo con la tecla [+].El valor que aparece en el
campo ECO se modificará de „0" a „1".
7.
Repetir los pasos 3. a 6. Para los demás reflectores en distancias más largas
hasta que se alcance la distancia deseada. El valor para eco se cambia según el
número de puntos de prueba.
Nota: Para la creación de la curva de corrección amplitud / distancia se pueden medir los
reflectores en cualquier orden aleatoriamente y no es obligatoriamente necesario
mantener el orden de distancia. Los reflectores se ordenan automáticamente, de modo
que, por ejemplo, pueden grabarse primero los reflectores en 30 mm, 70 mm y 110 mm de
distancia y después los demás reflectores.
© PCE Instruments
25
