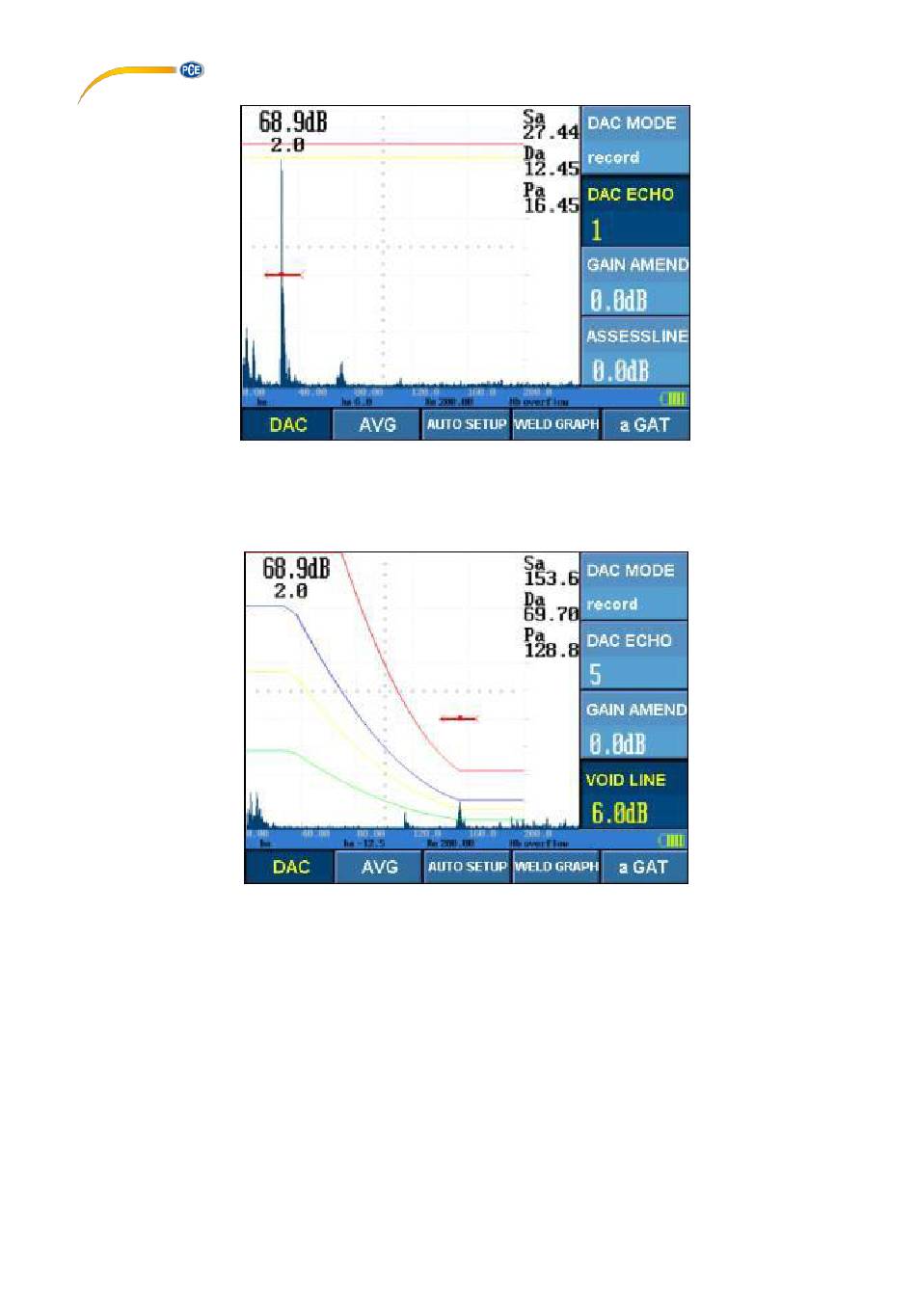

Fig. 14 Alineación de Gate A para el primer punto de prueba para la curva de corrección de
Una vez creada con éxito la curva de corrección de amplitud distancia, aparecerá la curva como
una línea azul en la pantalla (ver Fig. 15).
Fig. 15 Curva de corrección de amplitud distancia DAC
Además existe la posibilidad de crear otras líneas independientemente de esa línea de referencia
con un dB- Offset:
Seleccionar DAC → EL (Línea verde) / SL (Línea amarilla) / RL (línea roja) con la
1.
tecla [◄].
2.
Configurar Offset in dB por medio de las teclas [+] / [–] para la línea elegida
respectivamente.
amplitud de distancia.
