JB Systems Premium Manual De Instrucciones página 8

NEDERLANDS

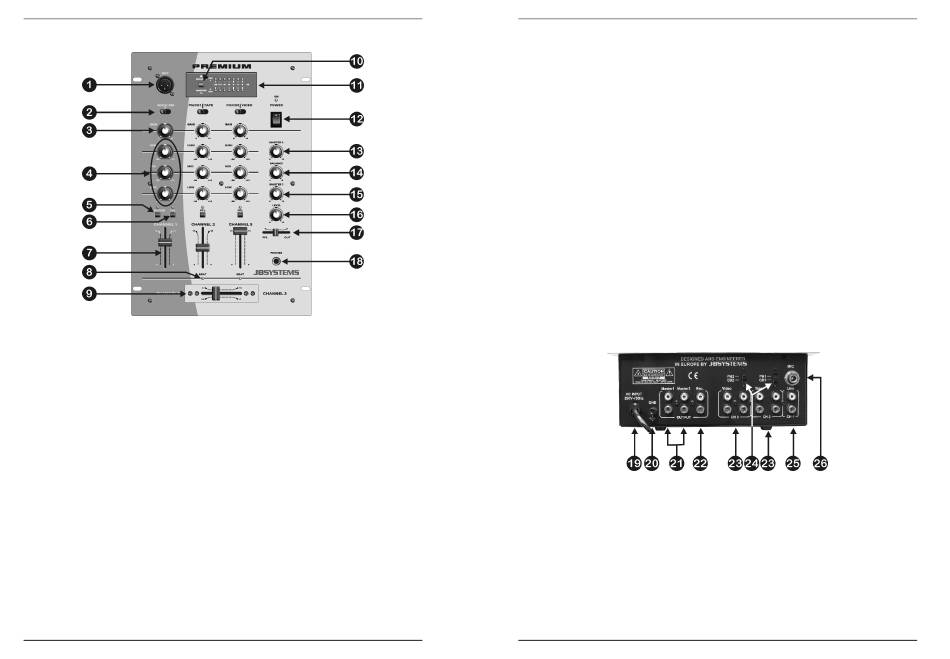

FRONT
1. DJ MIC INPUT JACK: Aanvaardt microfoons met een XLR aansluiting. Op de
achterzijde vindt U de 1/4" mono jack uitvoering. Deze ingang wordt meestal gebruikt
voor de DJ microfoon. De talkover beïnvloed het signaalniveau van deze ingang niet.
2. INGANGSKEUZESCHAKELAAR: wordt gebruikt om de juiste ingang voor elk kanaal
te kiezen: Phono, line, aux of mic. Op sommige kanalen zijn er supplementaire
ingangskeuzeschakelaars op de achterzijde van het toestel.
Hint: Line, Aux, CD, Tuner, enz... zijn verschillende namen voor ingangen met bijna identieke
signaalniveaus.
3. INGANGSGEVOELIGHEID: regelt het ingangsniveau van elk kanaal. Gebruik deze
regeling om het niveau op de VU-meters in te stellen op ongeveer 0dB.
4. 3-BANDS TOONREGELING: de frequentie van elk kanaal kan afzonderlijk ingesteld
worden binnen een bereik gaande van -26dB tot +10dB. In de middenpositie is de
toonregeling neutraal. (uitgeschakeld)
5. TALKOVER: gebruik de schakelaar om de ingangskanalen 2 en 3 automatisch te
dempen terwijl u door de DJ microfoon spreekt.
6. PFL KEUZESCHAKELAAR: wordt gebruikt om de bron te kiezen die u wilt
voorbeluisteren via de hoofdtelefoonuitgang. Door verschillende Cue toetsen in te
drukken is het mogelijk een gemixt geluid weer te geven van de geselecteerde
bronnen.
7. KANAAL SCHUIFREGELAAR: wordt gebruikt om het niveau van elk kanaal apart in
te stellen.
8. BEAT LEDS: Deze leds knipperen op het ritme van de bass beats, zij helpen U bij het
vinden van het juiste ritme.
9. CROSSFADER: met deze schuifregelaar kunt u de kanalen 2 en 3 mixen. De
crossfader zal enkel werken wanneer u de geselecteerde kanaalschuifregelaars (7) op
het gewenste niveau hebt ingesteld!
JB SYSTEMS 3/25
GEBRUIKSAANWIJZING
PREMIUM
NEDERLANDS
10. VU METER Schakelaar: Wordt gebruikt om het signaal van de VU-meter te kiezen:
Master (stereo) of PFL (kanalen 2 en 3 elk op een verschillende Led bar in mono)
11. VU METER: geeft het uitgangsniveau van master of PFL weer. Let erop dat de
niveaus de 0dB (of 100%) niet overschrijden. Het geluid zou kunnen vervormd worden
wanneer het signaalniveau in de rode zone van de VU-meter komt.
12. POWER schakelaar: wordt gebruikt om de voeding van de mengtafel aan en uit te
zetten. De blauwe led is aan wanneer de mengtafel aan staat.
13. MASTER2 NIVEAU: wordt gebruikt om het niveau van de Master2 uitgang te regelen.
14. BALANS MASTER1: wordt gebruikt om de balans tussen de linker en rechteruitgang
van Master1 te regelen.
15. MASTER1 NIVEAU: wordt gebruikt om het niveau van de Master1 uitgang te regelen.
16. CUE NIVEAU: wordt gebruikt om het niveau van de hoofdtelefoonuitgang in te stellen.
17. CUE MIX: met deze schuifregelaar kunt u de master uitgang en om het even welk
ingangskanaal door de hoofdtelefoonuitgang mixen:
• Zet de schuifregelaar in de uiterst linkse positie om een geselecteerd PFL signaal
voor te beluisteren.
• Zet de schuifregelaar in de uiterst rechtse positie om de master uitgang voor te
beluisteren.
• Zet de schuifregelaar in om het even welke andere positie om een mix van beide
signalen voor te beluisteren.
Deze optie laat u toe uw mix te controleren alvorens u hem door de master uitgang
stuurt.
18. HEADPHONE jack: u kunt alle in/uitgangen voorbeluisteren wanneer u op deze
6.3mm jack om het even welke moderne hoofdtelefoon aansluit.
ACHTERZIJDE
19. VOEDINGSKABEL: verbind deze kabel met het 230V/50Hz net. Controleer steeds
eerst of de kabel niet beschadigd is!
20. GROUND (GND) VERBINDING:
aardingsaansluiting (GND). Het is aangewezen deze signaalaarding te verbinden met
de GND aansluiting. Indien uw draaitafel niet voorzien is van een aardingskabel dan
moet u deze aansluiting niet gebruiken.
21. MASTER UITGANGEN: De master uitgangen hebben hetzelfde signaal maar kunnen
afzonderlijk worden ingesteld met de master1/2 volumeregelingen. Gebruik deze
uitgangen om ongebalanceerde (bvb. Hifi) versterkers aan te sluiten.
22. RECORD UITGANG: draagt hetzelfde signaal als de master uitgangen, maar wordt
niet beïnvloed door het master niveau, de balans en de mono/stereo regelingen. Deze
uitgang wordt gebruikt om een analoge recorder aan te sluiten.
JB SYSTEMS 4/25
GEBRUIKSAANWIJZING
vele draaitafels zijn voorzien van
PREMIUM
een
