MANUAL DE INSTALACIÓN
AIRE
ACONDICIONADO
Por favor, lea completamente este manual antes de instalar el producto.
El trabajo de instalación debe realizarse conforme a los estándares de cableado
nacionales por el personal autorizado.
Una vez haya leído el manual atentamente, guárdelo para futuras referencias.

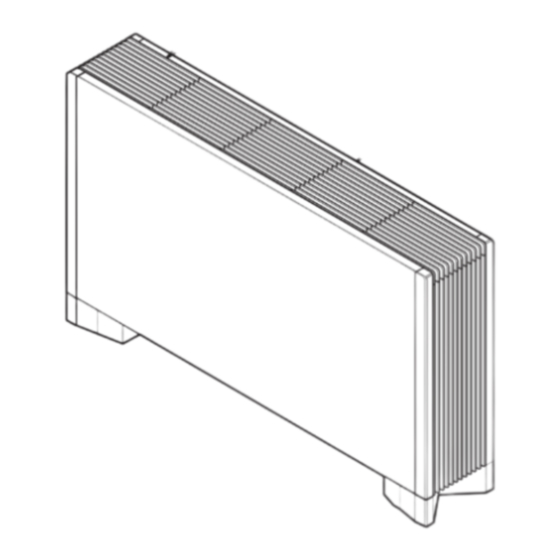

Para suelo
Empotrado independiente para suelo
Traducción de las instrucciones originales
Para más información, consulte el CD o el sitio web de LG (www.lg.com).
www.lg.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para LG MULTI V

Resumen de contenidos para LG MULTI V

  • Página 1 Una vez haya leído el manual atentamente, guárdelo para futuras referencias. Para suelo Empotrado independiente para suelo Traducción de las instrucciones originales Para más información, consulte el CD o el sitio web de LG (www.lg.com). www.lg.com...

  • Página 2: Tabla De Contenido

    Manual de instalación de las unidades interiores de tipo independiente para el suelo e independiente y empotrado para el suelo ÍNDICE Trabajos de instalación Componentes de instalación Herramientas necesarias Instalación componentes ..3 Precauciones de seguidad ..4 o Nivel Instalación o Cuatro tornillos modelo "A" & o Destornillador Selección de la ubicación per- o Taladro eléctrico...

  • Página 3: Instalación Componentes

    Instalación Componentes Instalación Componentes [Tipo CEA/CFA] Panel de control Salida de aire Remote Controller Panel de control TEMP Remote Controller Filtro de aire Entrada de aire [Tipo CEU/CFU] Entrada de aire Filtro de aire (en la entrada de aire) Manual de Instalación 3...

  • Página 4: Precauciones De Seguidad

    Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños a la propiedad, siga estas instrucciones. n Una operaci’on incorrecta por ignorar las instrucciones provocará lesiones o daños. La seriedad se clasifica por las siguientes indicaciones. ADVERTENCIA Este símbolo indica la posibilidad de muerte o lesiones graves.

  • Página 5: Operación

    Precauciones de seguridad No modifique ni extien- No instale, retire ni vuel- Tenga cuidado al des- da el cable de alimenta- va a instalar la unidad embalar e instalar el ción. por sí mismo (cliente). aparato. • Existe riesgo de incendio •...
  • Página 6 Precauciones de seguridad No enchufe ni desen- No toque (ni maneje) el No coloque una estufa chufe la clavija de ali- aparato con las manos ni otros aparatos cerca mentación durante el mojadas. del cable de alimenta- funcionamiento ción. • Existe riesgo de incendio •...
  • Página 7 Precauciones de seguridad Cuando no vaya a utilizar el aparato Asegúrese de que nadie se siente o durante un largo periodo de tiempo, apoye sobre la unidad exterior. desenchufe la clavija de alimentación o apague el interruptor automático. • Existe riesgo de daños en el aparato o •...
  • Página 8 Precauciones de seguridad Utilice un paño suave No toque las partes de No se suba ni coloque para limpiar. No utilice metal del aparato al nada sobre el aparato. detergentes abrasivos, sacar el filtro del aire. (unidades exteriores) disolventes, etc. ¡Son muy afiladas! •...

  • Página 9: Instalación

    Instalación Instalación Selección de la mejor ubicación Unidad interior Instale el aire acondicionado en la ubicación que cumpla las siguientes condiciones. • Que resista fácilmente una carga que exceda cuatro veces el peso de la unidad interior. • Que posibilite la inspección de la unidad tal y como aparece en el dibujo.

  • Página 10: Paso Del Perno

    Instalación Paso del perno • Posición de los agujeros para la sujeción a la pared (Unidad: mm.) Capacidad(Btu/h) 7/9/12/15k 18/24k 1 136 1. Utilice las piezas de montaje para la instalación. Compruebe si el suelo es lo suficientemente resistente como para aguantar el peso de la unidad. En caso de necesidad refuerce la pared antes de (Unidad: mm.) instalar la unidad...

  • Página 11: Cómo Conectar El Cableado

    Instalación Cómo conectar el cableado Retire las partes eléctricas de la cubierta de la caja y conecte el cableado Cableado de alimentación de cableado de tierra (Cableado de campo) Cableado de transmisión (Cableado de campo) Conexión de los cables entre las unidades interior Conecte los cables a las terminales en el tablero de control de modo individual de acuerdo con la conexión de la unidad externa.

  • Página 12: Aislamiento Del Calor

    Instalación Aislamiento del calor Banda de sujeción (accesorio) 1. Utilice un material aislante del calor para los conductos de refrig- eración que tenga una gran resistencia al calor (superior a 120ºC). Conducto 2. Precauciones en situaciones de mucha humedad: refrigerante Unidad Este aparato de aire acondicionado ha sido evaluado según las interior...
  • Página 13 Instalación PRECAUCIÓN: Una vez confirmadas las condiciones anteriores, prepare el cableado como sigue: 1) Nunca deje de tener una corriente individual especial para el aire acondicionado. Con respecto al método de cableado, siga los pasos del diagrama de circuito colocado en el interior de la cu- bierta de control.

  • Página 14: Ajuste Del Interruptor Dip

    ※ Condiciones específicas: - Todos los nombres de las unidades interiores son ARNU****4. - El número de serie de Multi V super IV (unidades exteriores) es posterior a octubre de 2013. Interruptor DIP 7 segmentos...

  • Página 15: Ajuste Del Control De Grupos

    Instalación Ajuste de control de grupo 1. Control de grupo 1 n Control remoto por cable 1 + unidades interiores estándar Sistema de red LGAP Señal Maestro Esclavo Esclavo Esclavo 12 V Mensaje de error en pantalla Conecte sólo la señal serie y las líneas GND en la unidad interior esclava Maestro n Interruptor DIP en PCB...

  • Página 16: Control De Grupo

    Instalación h Se pueden conectar unidades interiores desde febrero de 2009. h La falta de un ajuste de maestro y esclavo puede ser la causa de fallos de funcionamiento. h En el caso de control de grupo, se pueden usar las funciones siguientes. - Selección de funcionamiento, parada o modo - Ajuste de temperatura y comprobación de la temperatura de la habitación - Cambio de hora actual...
  • Página 17 Instalación 3. Control de grupo 3 n Conexión mixta con unidades interiores y unidad de entrada de aire exterior Sistema de red LGAP Maestra Señal Esclava Maestra Esclava Master 12 V Mensaje de error en pantalla Mensaje de error en pantalla Maestra Maestra h Estándar y una unidad de entrada de aire exterior, separe la unidad de entrada de aire exterior...

  • Página 18: Control Remoto

    Instalación 4. 2 Control remoto n Control remoto por cable 2 + Unidad interior 1 Sistema de red LGAP Esclava Esclava Señal Esclava Maestro 12 V Mensaje de error en pantalla Maestro Esclava 1. Se pueden conectar dos controles remotos con una unidad interior. Ponga solo una unidad interior como maestra, las otras como esclavas.
  • Página 19 Instalación 5. Accesorios para el ajuste de control de grupos Se puede ajustar el control de grupos con las utilización de los accesorios siguientes. 2 unidades interiores + control remoto por cable 1 unidades interiores + 2 controles remotos por cable h Cable PZCWRCG3 utilizado para la h Cable PZCWRC2 utilizado para la conex- conexión...

  • Página 20: Designación Del Modelo

    Instalación Designación del modelo Número de serie Combinaciones de funciones A: función básica L: Neo Plasma (montaje en pared) C: Plasma (cassette de techo) G: estática baja K: calor, alta sensibilidad U: de pie sin carcasa SE/S8 – R: espejo V: plata B: azul (color de panel tipo ART COOL) –...
