El Panel Frontal; El Panel Frontal Interno - Amate Audio Xamp3K Manual De Usuario

Xamp3K
3 CONTROLES Y CONEXIONES PRINCIPALES

3.1 El panel frontal

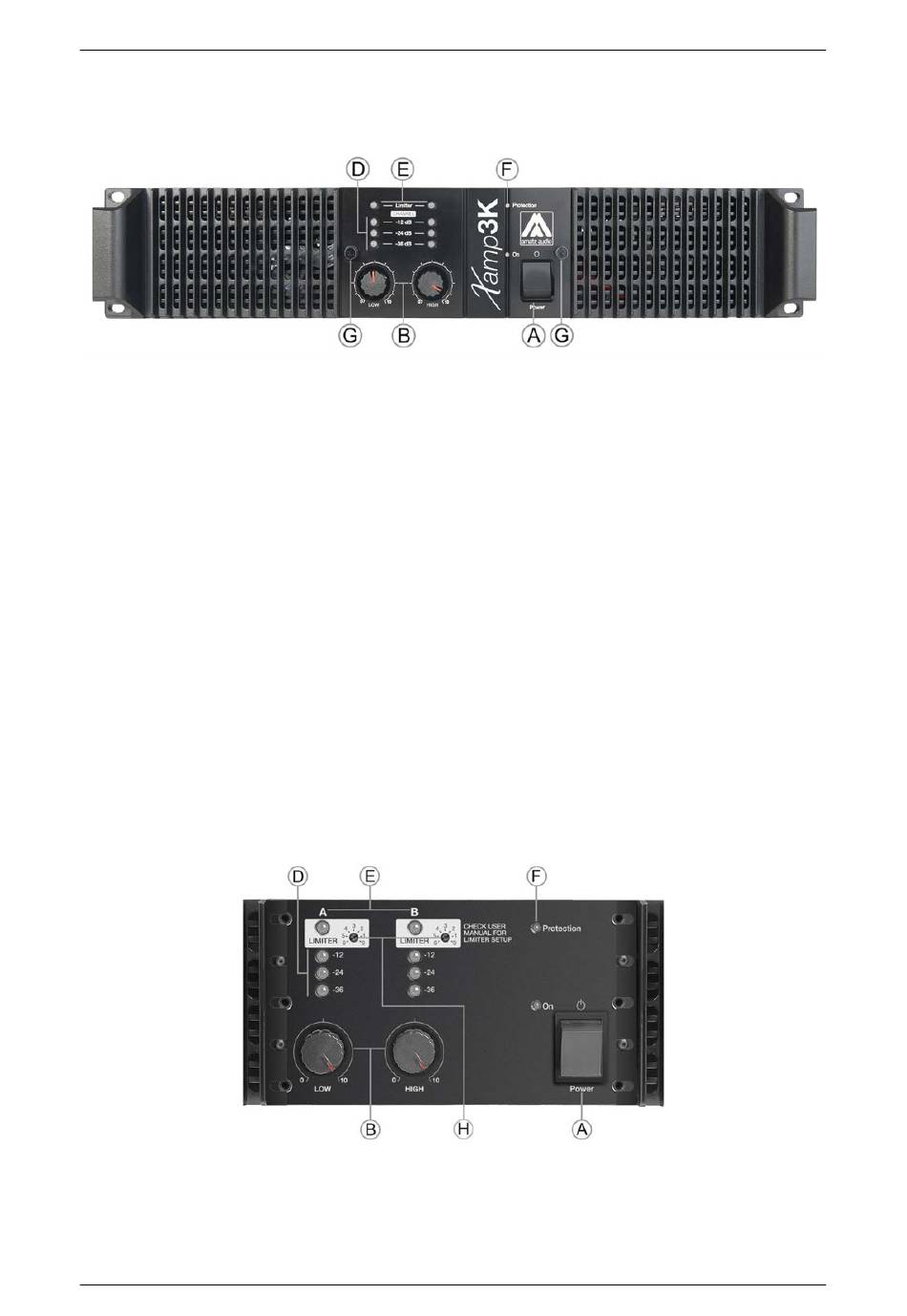

Fig. 7. Vista del panel frontal
A) Interruptor de puesta en marcha – Con Led indicador de "On".
B) Control de volumen – Potenciómetros para ajustar el nivel independiente de
cada vía.
C) Salidas de ventilación – Salidas de aire forzado para refrigeración del equipo.
D) VU-Meters – Indicadores del nivel de salida independientes para cada canal, con
leds para indicar los niveles relativos de: -36dB, -24dB y -12dB.
E) Limitador – Led indicador de la función de limitador y anti-clipping.
F) Protección – Led que indica la activación de cualquiera de las protecciones
integradas, de uno o ambos canales. En la puesta en marcha es normal que se
ilumine brevemente. Si no se apaga, indica un problema en el amplificador.
G) Tornillos panel – Desenroscar (sin herramientas) para acceder al panel interno.

3.2 El panel frontal interno

Desmontar el embellecedor mediante los tornillos (G) para acceder a éste panel.
Fig. 8. Panel frontal interno
H) Ajuste del limitador – Ajuste fácil del umbral del limitador para cada canal. Para
más información ver el Capítulo "Ajuste del Limitador".
17
