18 es | Módulos opcionales y dispositivos periféricos
–

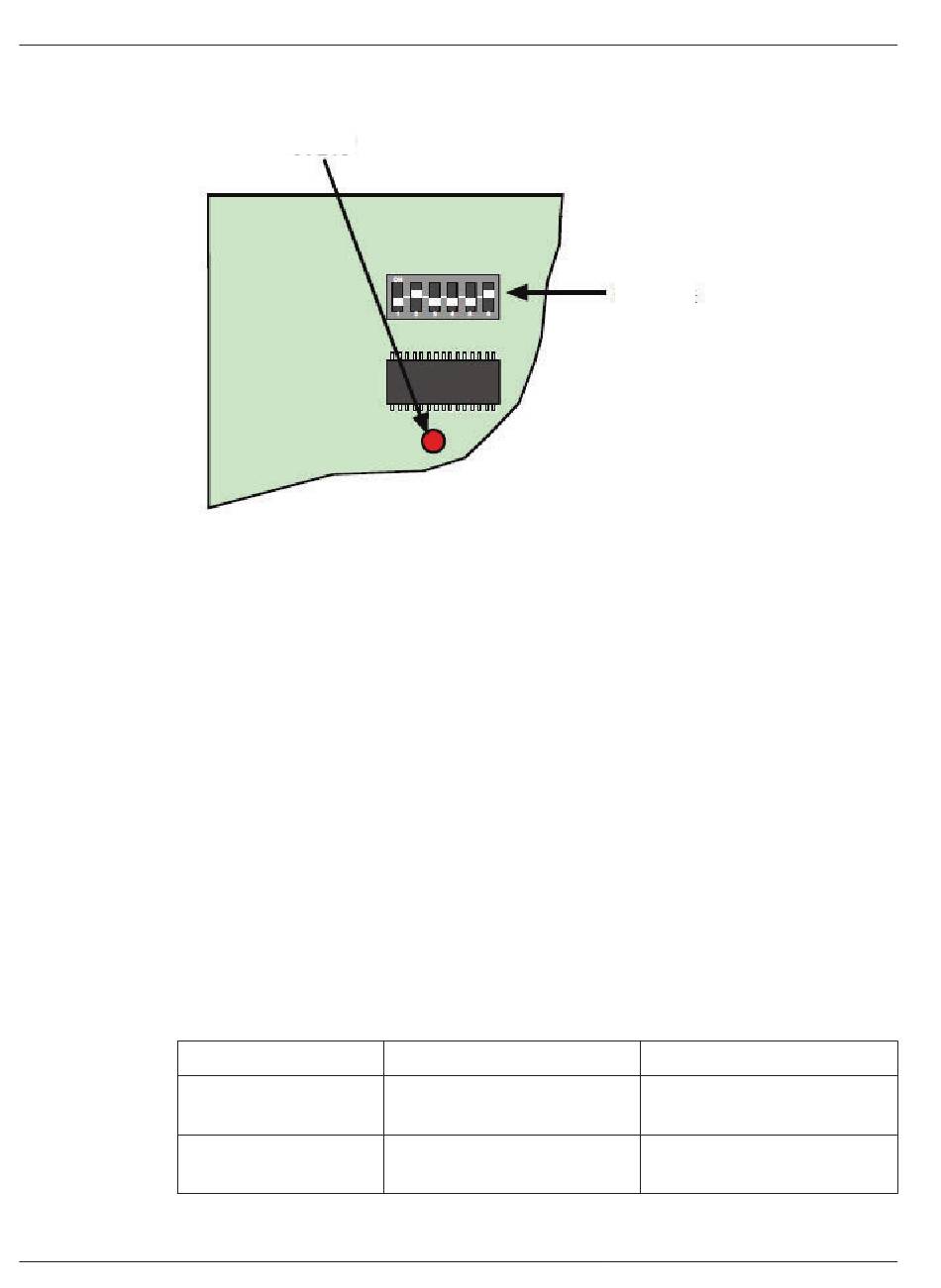

Figura 5.6: Indicadores de estado del módulo DX2010
5.2.6

Prueba

El panel de control de la alarma comprueba la correcta comunicación con el módulo. En caso
de haber un fallo de comunicación, se envía un informe de fallo con la dirección del módulo.
5.3 Módulo de ampliación de salida del DX3010
5.3.1 Instalación
El panel de control de alarma admite hasta dos módulos de ampliación de salida DX3010. El
módulo se conecta al option bus 1 o 2 de Bosch. Cada módulo admite ocho salidas de relé
totalmente programables. Dado que se trata de una salida integrada, el DX3010 puede
programarse como evento de alarma, evento de estado armado/desarmado y evento de alarma
de zona.
Para obtener más información sobre la instalación, consulte la Guía de instalación del DX3010.
Consulte también la , Página 29 para obtener más información.
5.3.2

Cableado

Cuando el módulo se encuentra en la caja del panel de control de la alarma, se puede utilizar
la fuente de alimentación de este o una fuente de alimentación externa. Si se trata de una
instalación independiente, se debe de utilizar la fuente de alimentación externa.
Fuente de alimentación
Panel de control de
alarma
Fuente de alimentación
externa
Tabla 5.6: Longitudes de cable para el DX3010
Para obtener más información, consulte la figura siguiente.
2013.07 | 03 | F.01U.267.112
Apagado: el módulo no está activado.
Indicador de estado
Diámetro de cable de 0,8 mm
12,2 m
305 m
Installation Manual
AMAX panel 4000 / AMAX panel 4000

Interruptor DIP

Diámetro de cable de 1,2 mm
24,4 m
610 m
