Cada panel de ajuste para los extensores tiene dos bases de electrodos (uno para el extensor
común de los dedos de la mano [ED] n.º 1 y otro para el extensor corto del pulgar [EPB] n.º 2) de un
lado y dos resortes conductores del otro lado. Consulte la Ilustración 5-9. Los resortes conductores
hacen contacto eléctrico con los zócalos de las bases de los electrodos n.º 1 y 2 de la ortesis.

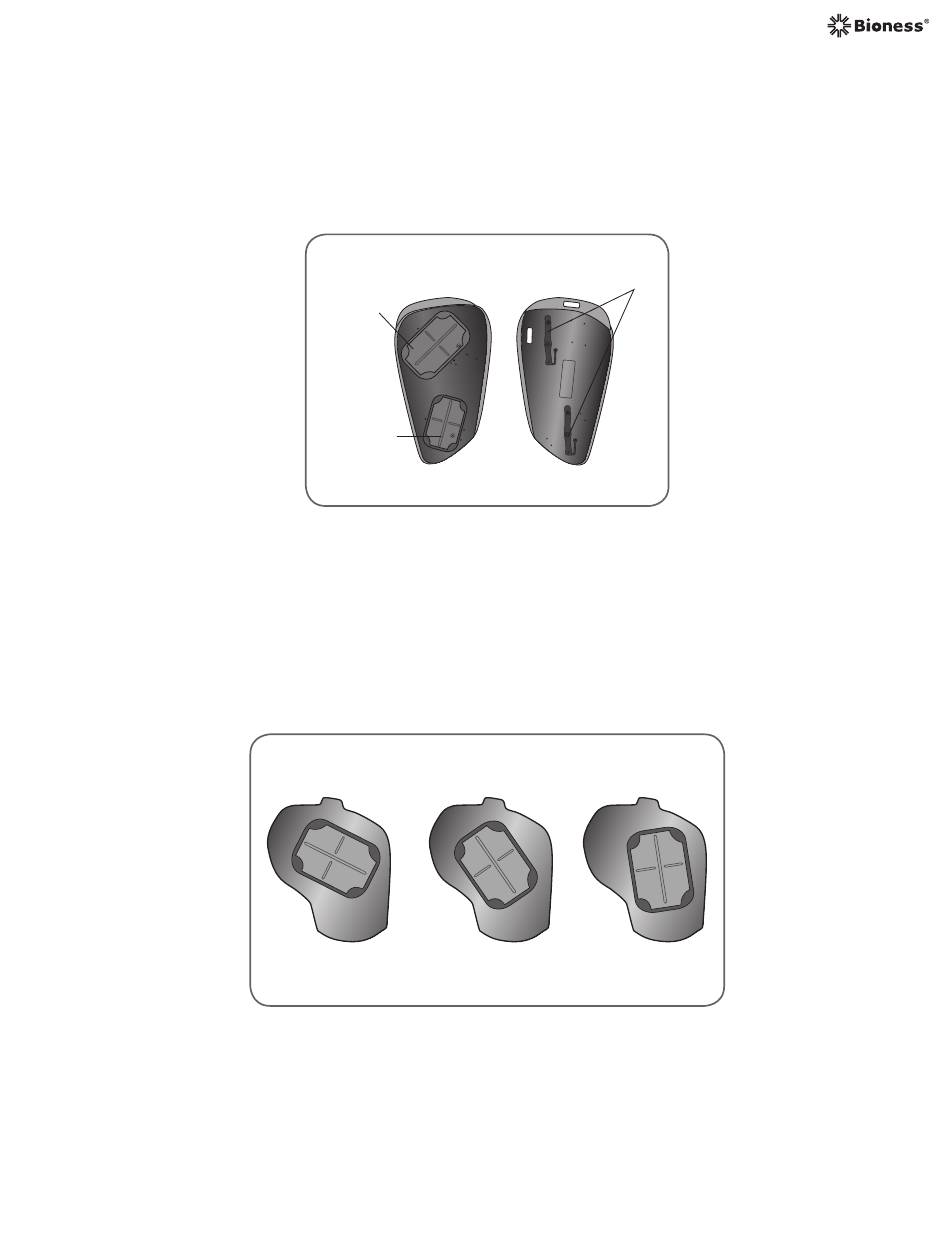

Ilustración 5-9: Panel derecho (Rt) de ajuste para los extensores, parte anterior y posterior.
Paneles de ajuste para los flexores
Los paneles de ajuste para los flexores están disponibles en configuraciones para la derecha (Rt)
y la izquierda (Lt), y en tres configuraciones de bases de electrodos: A, B y C. Consulte la Ilustración
5-10.
Ilustración 5-10: Paneles de ajuste para los flexores A, B y C: configuración para la derecha (Rt).
Los paneles de ajuste para los flexores tienen una base de electrodo (Flexor común superficial de
los dedos de la mano [FDS] n.º 4) y un resorte conductor. El resorte conductor se encuentra en la
parte trasera del panel y hace contacto con el zócalo de la base del electrodo n.º 4 de la ortesis.
Base del
electrodo
ED n.º 1
Base del
electrodo
EPB n.º 2
Parte anterior
A
B
Capítulo 5: Kit del especialista del sistema NESS H200 Wireless
Resortes
conductores
Parte posterior
C
