Sección 2: Preparación de equipo opcional
Sección 2: Preparación de equipo opcional
Limpiadores de lodo de los discos

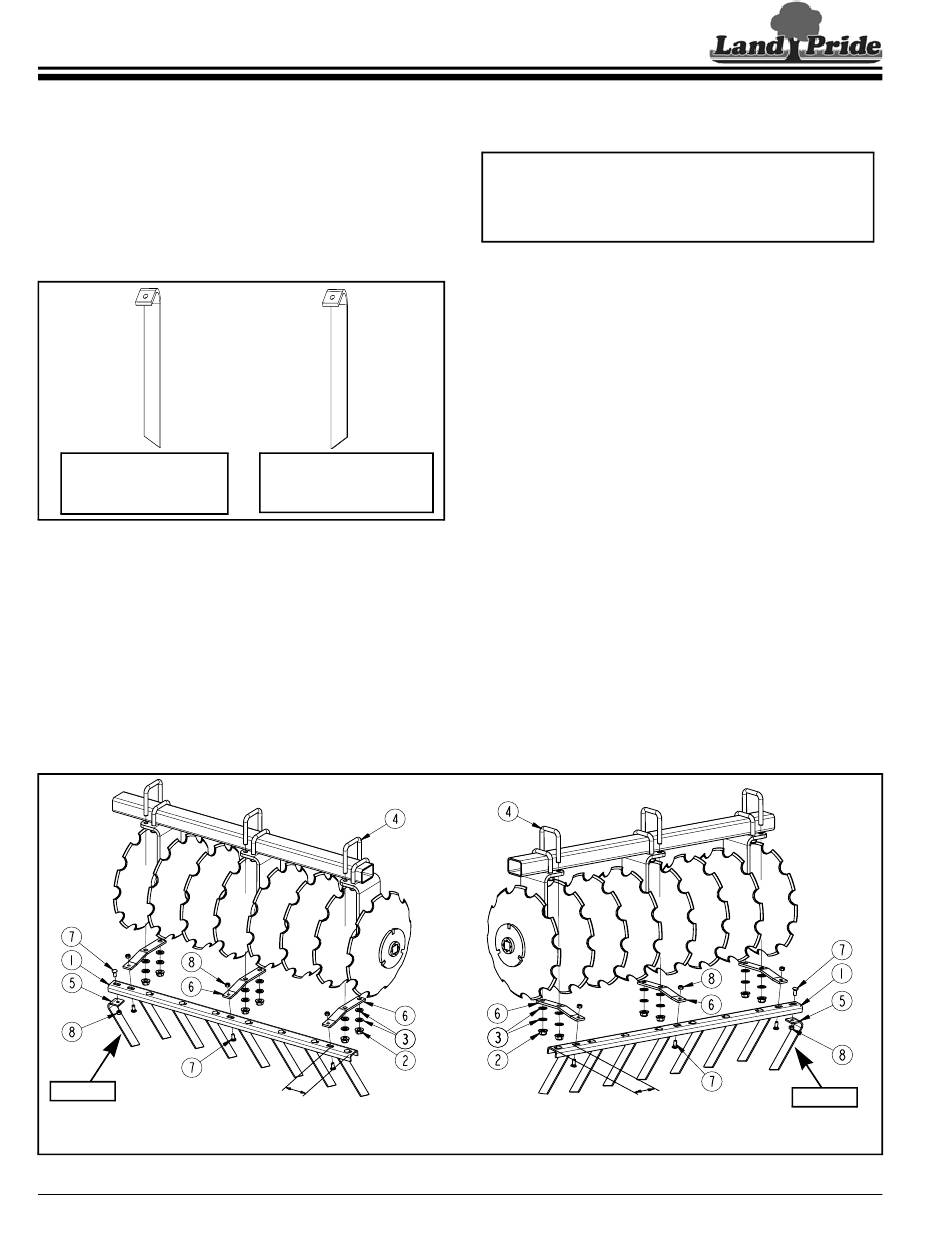

Vea la Figura 2-1:
Oriente los limpiadores de lodo de los discos como se muestra
en Figura 2-1 para establecer los tipos de limpiadores de lodo.
La parte inferior del Tipo "A" está desviada hacia arriba a la
izquierda y se monta en los conjuntos de los discos derecho tra-
sero e izquierdo frontal.
La parte inferior del Tipo "B" está desviada hacia arriba a la dere-
cha y se monta en los conjuntos de los discos izquierdo trasero
y derecho frontal.
Tipo "A"
Limpiadores de lodo de los
discos traseros de la derecha
y frontales de la izquierda
Orientación de los limpiadores de lodo de los discos
Figura 2-1
Armado de los limpiadores de lodo
Vea la Figuras 2-2, 2-3, 2-4 y 2-5:
1.
Determine la orientación correcta de los soportes de montaje
de los limpiadores de lodo (Nº 1) localizando la figura que ilus-
tra el número de modelo de su rastra de discos y el espacio
entre los discos. Asegúrese de revisar el espacio entre los dis-
cos en los conjuntos de discos frontales y traseros ya que pue-
den ser diferentes. Los soportes de montaje de los conjuntos
de los discos con espacios entre los discos de 19 cm, tendrán
más orificios cuadrados que los que tienen espacios de 23 cm.
2.
Seleccione el soporte de montaje (Nº 1) correcto para el
conjunto de discos derecho trasero y luego oriente los orifi-
Tipo "A"
Armado de los limpiadores de lodo
derecho trasero e izquierdo delantero
18
Rastra de discos DH3510 y DH3512 322-251M-SPA
Índice de contenido
26585
Tipo "B"
Limpiadores de lodo de los
discos traseros de la izquierda
y frontales de la derecha
25995
11,91 cm
Modelo DH3510,
Rastra de discos –
Figura 2-2
cios cuadrados para tornillos del soporte de montaje, para
que coincidan con los orificios cuadrados para tornillos que
se muestran en la ilustración.
IMPORTANTE: Los limpiadores de lodo de los discos (Nº 5)
deben apuntar hacia adentro hacia las superficies cóncavas
de los discos. Cuando se instalen los limpiadores de lodo de
los discos, se pueden insertar los tornillos de cabeza hexa-
gonal y cuadro bajo (Nº 7) desde abajo o desde arriba.
3.
Sujete los limpiadores de lodo de los discos Tipo "A" al
soporte de montaje de los limpiadores de lodo (Nº 1) con
tornillos de cabeza redonda y cuello cuadrado GR5 de
1/2"-13 x 1 1/4" (Nº 7) y tuercas ranuradas de seguridad
de 1/2" (Nº 8). Enrosque las tuercas. No las apriete.
4.
Sujete los soportes de los limpiadores de lodo (Nº 6) a los
tornillos en forma de "U" largos (Nº 4) con rondanas de 3/4"
(Nº 3) y tuercas ranuradas de seguridad de 3/4" (Nº 2).
Enrosque las tuercas. No las apriete.
5.
Sujete el soporte de montaje de los limpiadores de lodo
(Nº 1) a los soportes de los limpiadores de lodo (Nº 6) con
tornillos de cabeza redonda y cuello cuadrado GR5 de
1/2"-13 x 1 1/4" (Nº 7) y tuercas ranuradas de seguridad
de 1/2" (Nº 8). Enrosque las tuercas. No las apriete.
6.
Vuelva a revisar el ajuste del conjunto de los limpiadores de
lodo y luego apriete las tuercas ranuradas de seguridad de
los tornillos en forma de "U" (Nº 2) y las tuercas de seguri-
dad de los soportes de los limpiadores de lodo (Nº 8) al par
de torsión correcto.
7.
Ajuste los limpiadores de lodo individuales (Nº 5) para que
estén en contacto cercano sin tocar el disco. Apriete las
tuercas de montaje de los limpiadores de lodo (Nº 8) al par
de torsión correcto. Vea las instrucciones de ajuste de los
limpiadores de lodo en "Ajustes de los limpiadores de
lodo de los discos" en la página 23.
8.
Repita los pasos del 2 al 7 en el conjunto izquierdo delan-
tero de limpiadores de lodo con limpiadores Tipo "A" .
9.
Repita los pasos del 2 al 7 en el conjunto izquierdo trasero
de limpiadores de lodo con limpiadores Tipo "B" .
10. Repita los pasos del 2 al 7 en el conjunto derecho delan-
tero de limpiadores de lodo con limpiadores Tipo "B" .
11,91 cm
Armado de los limpiadores de lodo
izquierdo trasero y derecho delantero
con espacio de 19 cm entre los discos
25995
Tipo "B"
