INSTALACIÓN
Mantener la visualización de un elemento
Por defecto, la visualización principal es la de las temperaturas de la parrilla
fusora. Sin embargo, es posible mantener indefinidamente la visualización de
las temperaturas de cualquier elemento para su análisis o control.

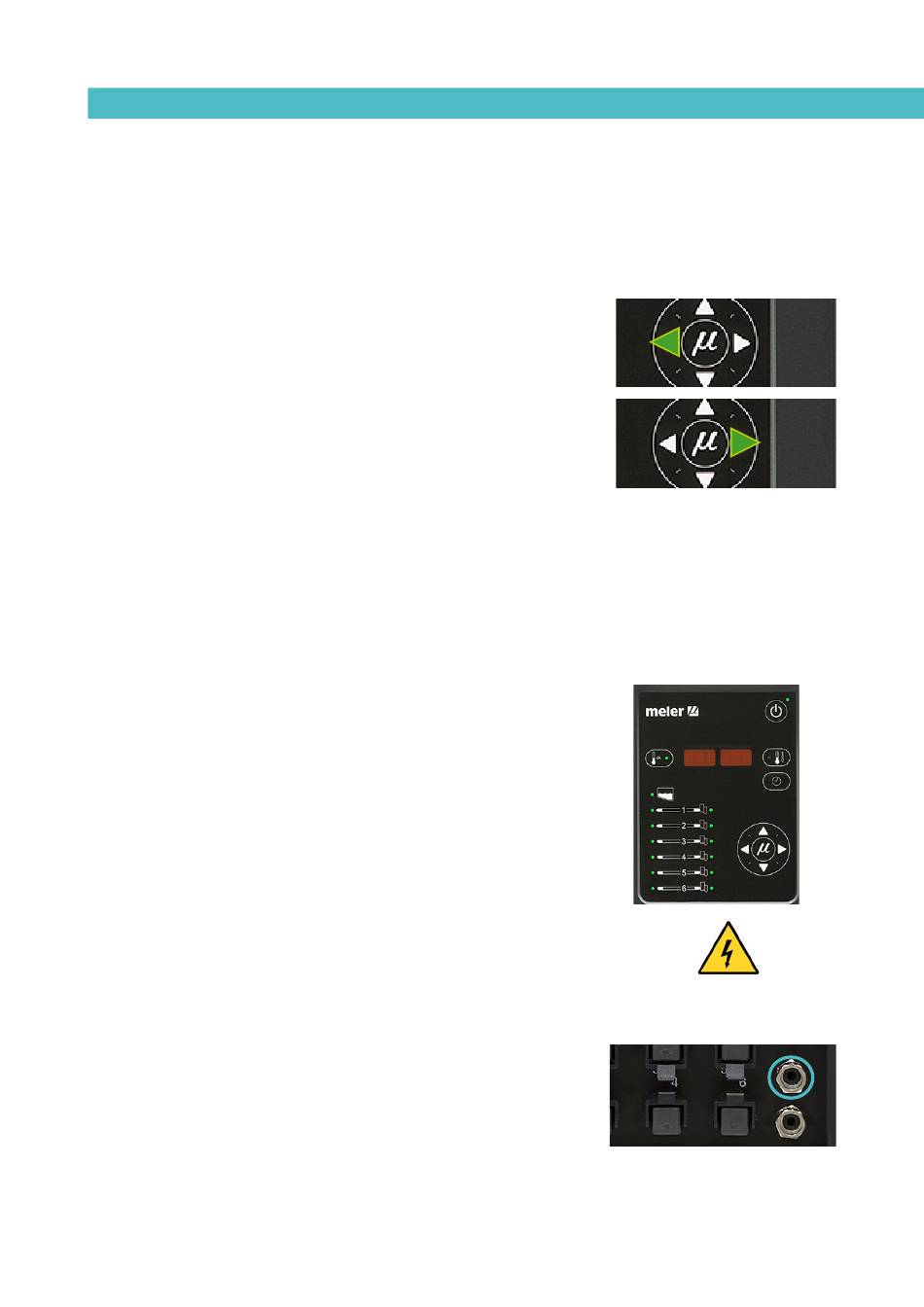

1. Seleccionar con la flecha izquierda-derecha el elemento que se desea
visualizar de forma permanente.
El led correspondiente lucirá con intermitencia rápida.
2. Mantener la flecha pulsada durante dos segundos en el elemento deseado.
3. La visualización ahora permanece invariable en el elemento escogido.
4. Basta pulsar de nuevo cualquier flecha izquierda-derecha para
recuperar la visualización por defecto (parrilla fusora).
Conexión de I/O externas
Las señales de entrada y salida del equipo fusor (I/O) permiten a éste
comunicarse con la máquina principal de forma sencilla y directa.
Dos son las señales que pueden ser utilizadas para comunicación con la
máquina principal:
• Temperaturas ok_salida de contacto sin tensión que comunica a la
máquina principal (o a una baliza luminosa de aviso) que todas las
temperaturas del sistema han alcanzado un valor 3° por debajo de su
valor de consigna (y cumplido el tiempo de retardo), en el arranque,
o que su valor real no se encuentra 20°C por debajo de su valor de
consigna mientras trabaja.
• Inhibición de salidas_entradas de control de inhibición para cada
salida m anguera-aplicador, mediante contacto sin tensión. Con
contacto cerrado la salida permanece activada (salida on); con contacto
abierto se desactiva (salida off).
Aviso: Riesgo de recibir sacudidas eléctricas. La falta de atención puede
provocar lesiones o la muerte.
Temperatura ok
1. Si únicamente va a cablearse esta señal, utilizar un cable bifilar de
sección 0.5 mm
.
2
Colocar un pasamuros Pg13.5 a través de la chapa de conectores del
equipo, junto a la entrada de alimentación eléctrica.
2. Abrir la puerta del armario eléctrico hasta su posición máxima. Pasar
el cable de la señal (max. Ø12.5mm) por el pasamuros Pg13.5 y fijarlo al
anclaje interior, cuidando de que el cable alcance el bornero indicado.
