8.7 - AanvraagSignaal voor een Externe Warmtebron
(EHS)
een uitgang (1 ph ~ 230V, 2A max) aanwezig die u met
behulp van de remote controle User Interface kunt
programmeren (Zie de Handleiding controles,
Installatiecode menu 106).
Op basis van de buitentemperatuur zijn twee strategieën
mogelijk:
1) Schakel de warmtepomp uit en activeer de
backupwarmtebron. Deze functie wordt geactiveerd
als OAT < de temperatuur die in UI-code 148 is
ingesteld (standaardwaarde -20°C). In dat geval wordt
de warmtepomp uitgeschakeld en wordt de externe
back-up geactiveerd op basis van een van
onderstaande logica's (UI-code 154):
• Uitvoer altijd aan (UI-code 154=0), dan wordt
aangenomen dat de backupwarmtebron een
eigen afstelling heeft.
• AAN/UIT op basis van het instelpunt van de
binnentemperatuur (UI-code 154=1)
• AAN/UIT op basis van het instelpunt van de
binnentemperatuur (UI-code 154=2) als UI niet
is geïnstalleerd of niet beschikbaar is.
2) Zowel de warmtepomp als de back-upwarmtebron
worden geactiveerd als het vermogen dat door de
warmtepomp wordt geleverd niet voldoende is. Deze
functie wordt geactiveerd wanneer OAT < de
temperatuur die in UI-code 150 is ingesteld (maar
wanneer OAT > de temperatuur die in UI-code 148 is
ingesteld). Binnen die waarden blijft de warmtepomp
werken en wordt de back-upwarmtebron ingeschakeld
als het ingestelde punt voor water niet wordt bereikt bij
5°C (deze waarde kan worden ingesteld met UI-code
152) voor een periode van 10 minuten (deze waarde
kan worden ingesteld met NUI-code 151). De back-
upwarmtebron wordt uitgeschakeld wanneer het
ingestelde punt voor water weer wordt bereikt.
BELANGRIJKE MEDEDELING: Bij SHW-activering
(de pennen 13-15 afgesloten) wordt de warmtepomp
Beschrijving
Extra buitentemperatuurmeter
Aanvraag Sanitair Water
Reductie Maximum Frequentie Compressor
3-wegsklep
1- Aanvraag Externe Warmtebron
2- Ontdooien
1- Alarm
2- Omgevingstemperatuur bereikt
1- Backupvermarming is nodig voor SHW
2- Luchtdroger
1- Trace heater
2- Extra WP
Alarm input
AAN / UIT
NORMAAL / ECO Modus
Verwarming / Koudemodus
ingeschakeld en de back-upwarmtebron uitgeschakeld.
Dat gebeurt in beide hierboven beschreven procedures.
WAARSCHUWING: Bij EHS-installatie moet u een
thermische schakelaar op het watercircuit bevestigen om
het systeem te beveiligen tegen te hoge watertemperaturen.
Deze beveiliging moet voorbij de EHS worden
aangebracht.
8.8 - Externe waterpomp
De units zonder geïntegreerde waterpomp kunnen een
externe pomp aansturen. Het signaal (1 ph ~ 230V, 2A
max) wordt geleverd tussen de PIN 20 en N van het
zich een alarminvoer (in de vorm van een dry contact) die
de unit kan uitschakelen.
Als de dry contact wordt gesloten (Tussen pin 21 en 3),
wordt het hele systeem uitgeschakeld (Unit UIT, WP UIT,
GMC-alarm n° 2). Als de dry contact wordt geopend,
wordt het systeem ingeschakeld en wordt de laatst
U kunt deze functie gebruiken in combinatie met
verschillende externe bedieningssystemen en/of
beveiligingstoestellen. In een gevaarlijke situatie kan
bijvoorbeeld door een extern beveiligingstoestel een
alarmsignaal worden afgegeven om de dry contact te
sluiten. Hierdoor wordt de buitenunit uitgeschakeld en blijft
deze uitgeschakeld tot de dry contact weer wordt geopend.
8.10 - Backupverwarming is nodig voor sanitair warm
Wanneer OAT < Temperatuur ingesteld in NUI code 148
(standaard waarde -20 °C), indien Par 108 is ingesteld
op 1, op pin 11 van de klemmenstrook, is er een signaal
beschikbaar om een back-up bron te activeren voor SHW
productie.

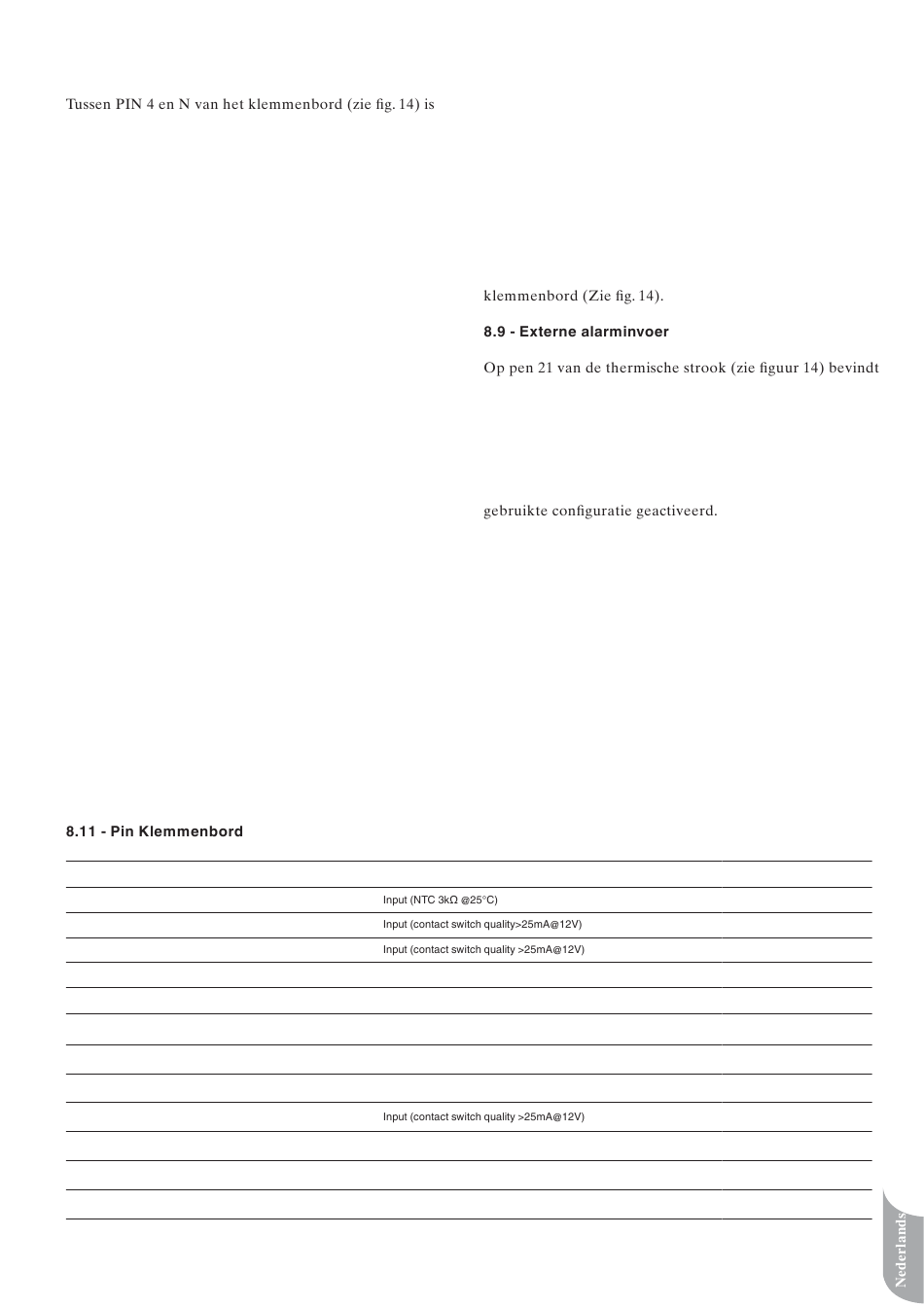

PIN Signaal
23 - 24
13 - 15
13 - 14
10 - 18 - N Output 230Vac (18-N: stroomtoevoer,, 10 signaal) 1 ph ~ 230V, 2A
4 - N Relaisuitvoercontact
5 - N Relaisuitvoercontact
11 - N Relaisuitvoercontact
12 - N Relaisuitvoercontact
21 - 3
6 - 3 Dry contact
8 - 3 Dry contact
7 - 3 Dry contact
water
Grenzen
N.V.T.
N.V.T.
N.V.T.
1 ph ~ 230V, 2A
1 ph ~ 230V, 2A
1 ph ~ 230V, 2A
1 ph ~ 230V, 2A
N.V.T.
N.V.T.
N.V.T.
N.V.T.
B0813 installatie
Menu Code
126
153
5 - 6
N.V.T.
106 - 148 -150
-151 - 152 -154 -155
147
107 - 108
156 - 157
N.V.T.
N.V.T.
N.V.T.
N.V.T.
91
