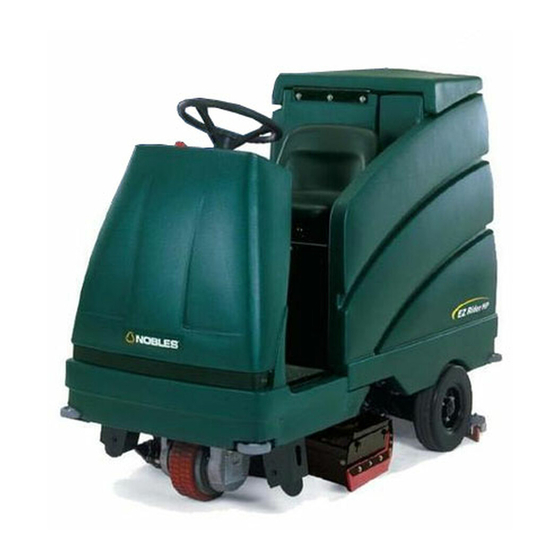

Nobles EZ Rider HP Manual Del Operario

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
EZ Rider
HP
t t t t
Manual del operario
330782
Rev. 01
*330782*
