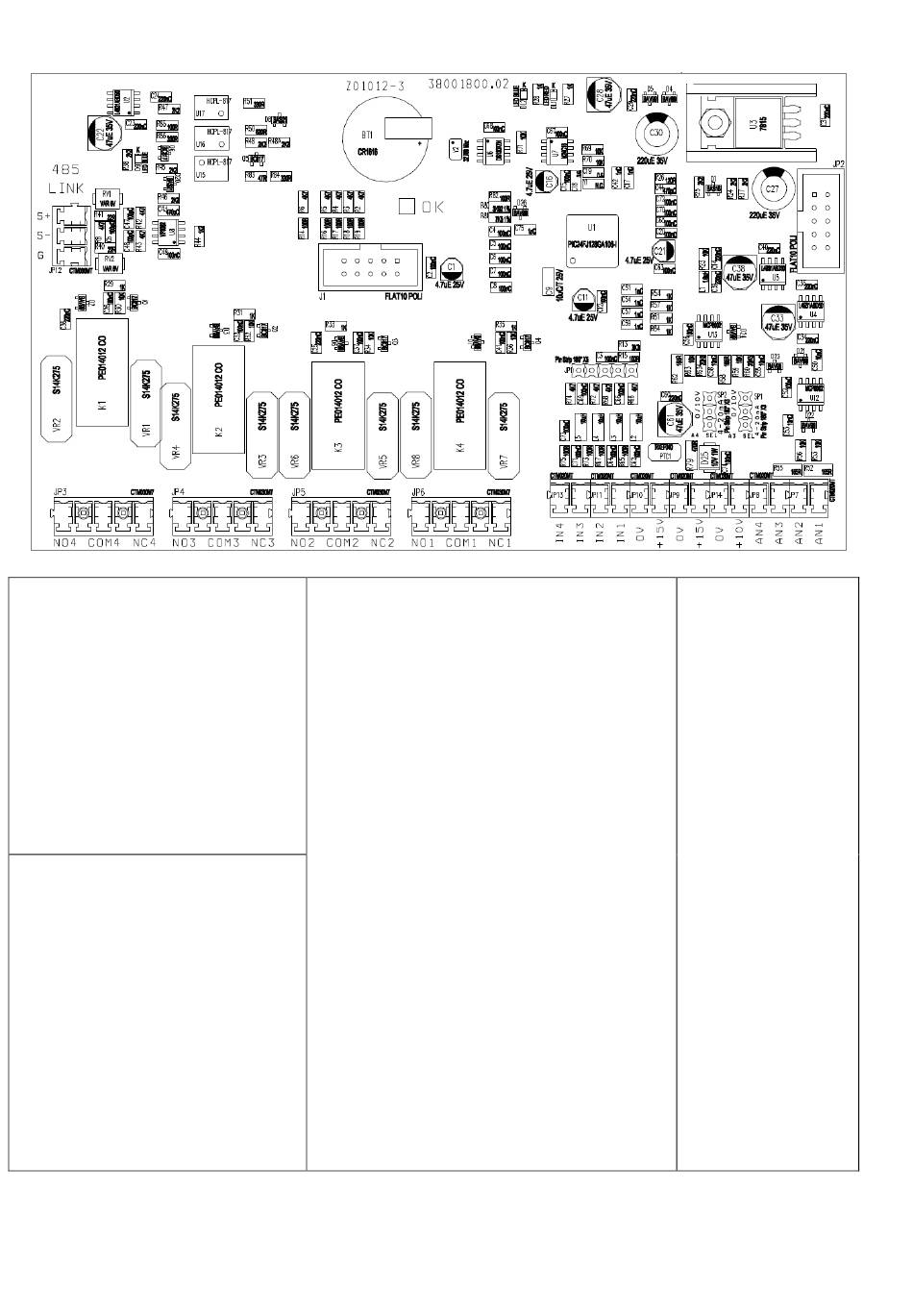

Ficha control

Ingresos analógicos, (10 o 15 Vdc):
1. AN1: 4-20 mA
2. AN2: 4-20 mA
3. AN3: 4-20 mA / 0 - 10 Vdc
(configurables mediante jumper
C.C.)
4. AN4: 4-20 mA / 0 - 10 Vdc
(configurables mediante jumper
C.C.)
Entradas digitales:

IN1

IN2

IN3

IN4

0V
Se recomienda utilizar solo contactos
limpios.
Abriendo y cerrando los contactos
digitales (en base a la configuración
del software provisto)
(cfr. param. instalador) es posible
poner en marcha o parar el motor.
8
Salidas digitales:
Relé de marcha motor:
NO1, COM1: contacto cerrado con motor en
marcha.
NC1,COM1: contacto cerrado con motor parado.
Relé de alarmas
NO2,COM2: contacto abierto
NC2,COM2: contacto cerrado sin alarmas.
Relé bomba DOL1
NO3,COM3: contacto cerrado para
funcionamiento bomba DOL1.
NC3,COM3: contacto abierto para
funcionamiento bomba DOL1.
Relé bomba DOL2
NO4,COM4: contacto cerrado para
funcionamiento bomba DOL2.
NC4,COM4: contacto abierto para
funcionamiento bomba DOL2.
Los relés de las salidas digitales son contactos
no en tensión. La tensión máxima aplicable a los
contactos es de 250 V AC máx. 5 A.
Comunicación serial
RS485:
 S+
 S-
 G
Se recomienda
sin alarmas.
respetar la polaridad
conectando entre ellos
mas VASCO en serie.
