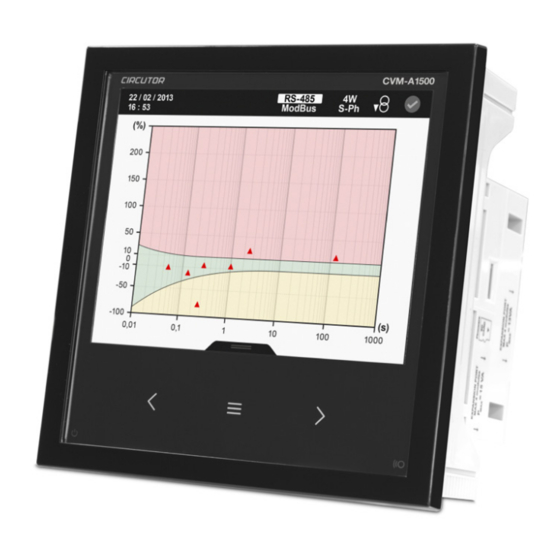

Página 1 Analizador de redes CVM-A1000 CVM-A1500 MANUAL DE INSTRUCCIONES (M136B01-01-18A) MEASURING EQUIPMENT E237816...
Página 2 CVM-A1000 - CVM-A1500 Manual de Instrucciones...
Página 3: Precauciones De Seguridad
En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correc- tamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones. CIRCUTOR, SA se reserva el derecho de modifi car las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD CIRCUTOR, SA se reserva el derecho de realizar modifi caciones, sin previo aviso, del dispo- sitivo o a las especifi caciones del equipo, expuestas en el presente manual de instrucciones.
Página 4: Tabla De Contenido
CVM-A1000 - CVM-A1500 CONTENIDO PRECAUCIONES DE SEGURIDAD ��3 LIMITACIÓN DE RESPONSABILIDAD ��3 CONTENIDO ��4 HISTÓRICO DE REVISIONES ��7 SÍMBOLOS ��7 1�- COMPROBACIONES A LA RECEPCIÓN ��8 2�- DESCRIPCIÓN DEL PRODUCTO ��8 3�- INSTALACIÓN DEL EQUIPO ��10 3�1�- RECOMENDACIONES PREVIAS ��10 3�2�- INSTALACIÓN ��...
Página 5 5�6�1�- INFORMACIÓN DEL SISTEMA� �� 153 5�6�2�- FUNCIONES INTEGRADAS� �� 154 5�6�3�- MÓDULOS DE EXPANSIÓN� �� 155 5�6�4�- CALIDAD �� 166 5�6�5�- CIRCUTOR S�A� �� 168 5�7�- MENÚ DE CONFIGURACIÓN �� 169 5�7�1�- FECHA Y HORA� �� 172 5�7�2�- ZONA HORARIA� �� 173 5�7�3�- IDIOMA�...
Página 6 CVM-A1000 - CVM-A1500 7�3�1�- BORNES DE CONEXIONADO �� 271 7�3�2�- ESQUEMAS DE CONEXIONADO �� 272 7�3�3�- CONFIGURACIÓN �� 273 7�3�4�- COMUNICACIONES MODBUS �� 275 7�4�- ENTRADAS/SALIDAS ANALÓGICAS �� 287 7�4�1�- BORNES DE CONEXIONADO �� 287 7�4�2�- ESQUEMAS DE CONEXIONADO �� 289 7�4�3�- CONFIGURACIÓN ��...
Página 7: Histórico De Revisiones
CVM-A1000 - CVM-A1500 HISTÓRICO DE REVISIONES Tabla 1: Histórico de revisiones� Fecha Revisión Descripción 08/16 M136B01-01-16A Versión Inicial Modificaciones en los apartados: 10/17 M136B01-01-17A 3.5. - 7.7. - 8.1. Modificaciones en los apartados: 12/17 M136B01-01-17B 7.3.2. Modificaciones en los apartados:...
Página 8: Comprobaciones A La Recepción
- 1 junta de estanquidad. Si observa algún problema de recepción contacte de inmediato con el trans- portista y/o con el servicio postventa de CIRCUTOR� 2�- DESCRIPCIÓN DEL PRODUCTO El CVM-A es un equipo que mide, calcula, visualiza y registra los principales parámetros eléc- tricos así...
Página 9 CVM-A1000 - CVM-A1500 - 2 salidas digitales de relé, totalmente programables. - Comunicaciones RS-485, con dos protocolos de serie: MODBUS RTU ® y BACnet. - Módulo Datalogger integrado que permite la consulta de datos a través de un nave- gador web convencional. El software externo PowerStudio es necesario para descargar los datos a un PC o servidor.
Página 10: Instalación Del Equipo
CVM-A1000 - CVM-A1500 3�- INSTALACIÓN DEL EQUIPO 3.1.- RECOMENDACIONES PREVIAS Para la utilización segura del equipo es fundamental que las personas que lo manipulen sigan las medidas de seguridad estipuladas en las normativas del país donde se está utilizando, usando el equipo de protección individual nece- sario y haciendo caso de las distintas advertencias indicadas en este manual de instrucciones.
Página 11: 3�2�- Instalación
CVM-A1000 - CVM-A1500 3.2.- INSTALACIÓN La instalación del equipo se realiza en panel. Todas las conexiones quedan en el interior del cuadro eléctrico. Tabla 3: Taladros del panel para la instalación� Modelo Taladro del panel (según DIN 43700) CVM-A1000 x 92 +0.8...
Página 12: 3�3�- Bornes Del Equipo
CVM-A1000 - CVM-A1500 3.3.- BORNES DEL EQUIPO Los bornes del CVM-A se encuentran repartidos entre la cara superior e inferior del equipo. 3�3�1�- BORNES DE LA CARA SUPERIOR Tabla 4:Relación de bornes de la cara superior del CVM-A� Bornes del equipo de la cara superior...
Página 13: 3�3�2�- Bornes De La Cara Inferior
CVM-A1000 - CVM-A1500 3�3�2�- BORNES DE LA CARA INFERIOR Tabla 5:Relación de bornes de la cara inferior del CVM-A� Bornes del equipo 21 : Alimentación Auxiliar. 26: S2, Entrada de corriente L2 +, CVM-Axxxx-ITF -, CVM-Axxxx-ITF-SDC 22: Alimentación Auxiliar. 27: S1...
Página 14: 3�4�- Esquemas De Conexionado
CVM-A1000 - CVM-A1500 3.4.- ESQUEMAS DE CONEXIONADO 3�4�1�- MEDIDA DE RED TRIFÁSICA CON CONEXIÓN A 4 HILOS� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) Secundario del transformador de corriente de neutro: P2 P1 POWER SUPPLY...
Página 15 CVM-A1000 - CVM-A1500 Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC3) Secundario del transformador de corriente de neutro: P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación Auxiliar CARGA Figura 4: Medida trifásica con conexión a 4 hilos (Transformador tipo MC3 (/0�250))�...
Página 16: 3�4�2�- Medida De Red Trifásica Con Conexión A 3 Hilos
CVM-A1000 - CVM-A1500 3�4�2�- MEDIDA DE RED TRIFÁSICA CON CONEXIÓN A 3 HILOS� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación Auxiliar P2 S1...
Página 17: El Valor Del Secundario Del Transformador Mc3 Es Fijo A 0.250 A
CVM-A1000 - CVM-A1500 Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC3) P2 P1 POWER SUPPLY S1 S2 S2 S1 S2 S1 S2 Alimentación Auxiliar CARGA Figura 6: Medida trifásica con conexión a 3 hilos (Transformador tipo MC3 (/0�250))�...
Página 18: 3�4�3�- Medida De Red Trifásica Con Conexión A 3 Hilos Y 3 Transformadores De Ten
CVM-A1000 - CVM-A1500 3�4�3�- MEDIDA DE RED TRIFÁSICA CON CONEXIÓN A 3 HILOS Y 3 TRANSFORMADO- RES DE TENSIÓN� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación...
Página 19: 3�4�4�- Medida De Red Trifásica Con Conexión A 3 Hilos Y Transformadores En Cone
CVM-A1000 - CVM-A1500 3�4�4�- MEDIDA DE RED TRIFÁSICA CON CONEXIÓN A 3 HILOS Y TRANSFORMADORES EN CONEXIÓN ARON� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación...
Página 20: 3�4�5�- Medida De Red Bifásica Con Conexión A 3 Hilos
CVM-A1000 - CVM-A1500 3�4�5�- MEDIDA DE RED BIFÁSICA CON CONEXIÓN A 3 HILOS� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) Secundario del transformador de corriente de neutro: P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación...
Página 21: 3�4�6�- Medida De Red Monofásica De Fase A Fase De 2 Hilos
CVM-A1000 - CVM-A1500 3�4�6�- MEDIDA DE RED MONOFÁSICA DE FASE A FASE DE 2 HILOS� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación...
Página 22: 3�4�7�- Medida De Red Monofásica De Fase A Neutro De 2 Hilos
CVM-A1000 - CVM-A1500 3�4�7�- MEDIDA DE RED MONOFÁSICA DE FASE A NEUTRO DE 2 HILOS� Sistema de medida: Secundario del transformador de corriente: ( Transformador tipo MC1) P2 P1 POWER SUPPLY S1 S2 S1 S2 S1 S2 S1 S2 Alimentación...
Página 23: 3�5�- Inicialización Del Equipo
CVM-A1000 - CVM-A1500 3.5.- INICIALIZACIÓN DEL EQUIPO Una vez alimentado el CVM-A, en el display aparece la siguiente pantalla, , mientras Figura 12 se carga el software del equipo. Figura 12:Pantalla de carga� Si se ha producido un error en el proceso de inicialización, el equipo muestra un mensaje de error.
Página 24 CVM-A1000 - CVM-A1500 Una vez cargados los recursos gráficos, aparece la siguiente pantalla, , que chequea Figura 13 la integridad del equipo y detecta los módulos de expansión. Figura 13: Pantalla de chequeo inicial del CVM-A� Cuando termina el proceso de chequeo se muestra la pantalla de bienvenida (...
Página 25 CVM-A1000 - CVM-A1500 Si es la primera vez que se enciende el equipo aparece la pantalla de la para selec- Figura 15 cionar el idioma. Figura 15: Pantalla de selección de idiomas� En el área inferior aparecen las siguientes opciones: Valores de >...
Página 26 CVM-A1000 - CVM-A1500 Una vez seleccionado el idioma hay que seleccionar la fecha (Formato: dd/mm/aaaa) y hora actual ( Figura 17 Figura 17: Pantalla de selección de la Fecha y Hora actual� El dígito seleccionado se indica resaltando el fondo en color blanco.
Página 27 CVM-A1000 - CVM-A1500 Por último hay que seleccionar la zona horaria en la que se encuentra el equipo, Figura 19 Figura 19: Pantalla de selección de la zona horaria� En el área inferior aparecen las siguientes opciones: > > <...
Página 28 CVM-A1000 - CVM-A1500 Después se visualiza la pantalla de la durante unos segundos, Figura 21 Figura 21: Pantalla de inicialización, CVM-A� el equipo finaliza su inicialización y en el display se visualiza la pantalla principal, Figura 22 Figura 22: Pantalla principal, CVM-A�...
Página 29: Funcionamiento
CVM-A1000 - CVM-A1500 4�- FUNCIONAMIENTO 4.1.- PRINCIPIO DE FUNCIONAMIENTO El CVM-A es un analizador de redes en los cuatro cuadrantes (consumo y generación). 90º kW + kW - kvarL PF - kvarC PF + kvar + Cos φ + Cos φ - kvar - 180º...
Página 30: 4�2�- Parámetros De Medida
CVM-A1000 - CVM-A1500 4.2.- PARÁMETROS DE MEDIDA El equipo mide y visualiza diferentes tipos de parámetros:  Parámetros eléctricos,  Parámetros de calidad, como transitorios, sobretensiones, huecos y cortes según EN50160. Tabla 7: Parámetros de medida del CVM-A� Fases Total Parámetro...
Página 31: 4�2�1�- Parámetros De Calidad
CVM-A1000 - CVM-A1500 Tabla 7 (Continuación) : Parámetros de medida del CVM-A� Fases Total Parámetro Unidades L1-L2-L3 Energía Reactiva Total Tarifa 3 kvarh   Energía aparente Tarifa 3 kVAh   Máxima Demanda de la Corriente, Tarifa 1 ...
Página 32: Sobretensión
CVM-A1000 - CVM-A1500 Figura 24: Ejemplo de eventos de Calidad�  Sobretensión En el intervalo de tiempo t0 de la se muestra un evento de sobretensión. La duración Figura 24 del evento es igual al tiempo que la señal se encuentra por encima del valor umbral configura- do ( ), en este ejemplo es el 110 % de la tensión nominal, más...
Página 33: 4�2�2�- Registro De Eventos
CVM-A1000 - CVM-A1500 4�2�2�- REGISTRO DE EVENTOS El equipo registra los diferentes eventos en 3 ficheros: Un fichero *� EVA, donde se registran todos los eventos realizados por el equipo, des- de la última vez que se borro la base de datos.
Página 34 CVM-A1000 - CVM-A1500 Tabla 8 (Continuación) : Eventos del fichero .EVA. Código Descripción 1002 Configuración de los parámetros de comunicaciones 1003 Configuración de los parámetros de máxima demanda 1004 Configuración de los parámetros de emisiones 1005 Configuración de los parámetros de costes 1006 Configuración de los parámetros de filtros de medida...
Página 35 CVM-A1000 - CVM-A1500 Tabla 8 (Continuación) : Eventos del fichero .EVA. Código Descripción 1809 Configuración por defecto de los parámetros ADC Channels por CRC incorrecto 180A Configuración por defecto de los parámetros custom por CRC incorrecto 180B Configuración por defecto de los parámetros del sistema por CRC incorrecto 180C Configuración por defecto de la Fecha y Hora...
Página 36 CVM-A1000 - CVM-A1500 Tabla 8 (Continuación) : Eventos del fichero .EVA. Código Descripción 3033 Detección en el Módulo de expansión 4 del módulo datalogger 3040 Detección en el Módulo de expansión 1 del módulo profibus 3041 Detección en el Módulo de expansión 2 del módulo profibus 3042 Detección en el Módulo de expansión 3 del módulo profibus...
Página 37: Descripción
CVM-A1000 - CVM-A1500 Tabla 8 (Continuación) : Eventos del fichero .EVA. Código Descripción Alarma ... activada con latch Salida M0-S1 M0-S2 M0-S3 M0-S4 Código 4C00 4C01 4C02 4C03 Salida M1-S1 M1-S2 M1-S3 M1-S4 M1-S5 M1-S6 M1-S7 M1-S8 Código 4C10 4C11...
Página 38 CVM-A1000 - CVM-A1500 4�2�2�3� Fichero �STD En el fichero estándar (�STD) se guardan todos aquellos parámetros que deben registrarse de forma periódica, con un período programado. El período de registro se puede configurar mediante Modbus, ver “6.3.10.7.- Calidad” indica las variables que pueden incluirse en un fichero �STD.
Página 39: Coeficiente De Desequilibrio, Kd: Relación Entre La Componente Inversa Y La Componente
CVM-A1000 - CVM-A1500 Tabla 10 (Continuación) : Variables que pueden incluirse en el fichero .STD. Tarifa Variables Unidades Tarifa Total T1-T2-T3 Nº de horas de la tarifa activa hours   Coste COST   Emisiones CO kgCO  ...
Página 40: Factor De Cresta
| �� | �� CVM-A1000 - CVM-A1500 �� Donde: | �� | �� e, representa una relación entre las pérdidas en el cobre y las pérdidas en el hierro del �� transformador. Este valor puede obtenerse de los datos de ensayo del transformador o en su defecto puede tomarse un valor aproximado de 0�3.
Página 41: 4�4�- Display
CVM-A1000 - CVM-A1500 4.4.- DISPLAY El equipo dispone de un display TFT a color donde se visualizan todos los parámetros indica- dos en la Tabla 7 El display está dividido en tres áreas ( Figura 25 Figura 25: Áreas del display del CVM-A�...
Página 42: 4�4�2�- Área Inferior
CVM-A1000 - CVM-A1500 Protocolo MODBUS RTU. Protocolo BACnet.  Tipo de instalación A través del menú de configuración se puede seleccionar el tipo de instalación a la que está conectado el equipo, ( “5.7.5 MODO DE CONEXIÓN DE MEDIDA.” En función de la instalación seleccionadas visualizaremos: Instalación Monofásica.
Página 43: 4�4�3�- Área Central
CVM-A1000 - CVM-A1500 En el área inferior aparecen las diferentes opciones de los menús de visualización y configura- ción y un texto explicativo de la opción seleccionada. En las pantallas de visualización el área inferior desaparece después de 3 segundos sin tocar ninguna tecla.
Página 44: Corriente
CVM-A1000 - CVM-A1500  Tensión fase-Neutro y Tensión de neutro L = Tensión nominal de primario *0.9 H = Tensión nominal de primario * 1.1 Min = L * 0.8 Max = H * 1.2 = L + (( H - L) * 0.1) = H - (( H - L) * 0.1)
Página 45 CVM-A1000 - CVM-A1500  Coseno de phi y Factor de potencia L = -0.9 H = 0.9 Min = -Max Max = menor(L o H) * 1.2 = L + (( L - H+2) * 0.25) = H + (( L - H+2) * 0.25) ...
Página 46: 4�5�- Indicadores Led
CVM-A1000 - CVM-A1500 4.5.- INDICADORES LED El equipo CVM-A dispone de: - LED de CPU, indica que el equipo está en correcto funcionamiento con un parpadeo de 1 segundo. Un parpadeo mayor indica que el equipo sufre algún fallo interno y debe ser revisado por el servicio de asistencia técnica.
Página 47: 4�7�- Salidas
CVM-A1000 - CVM-A1500 Tabla 12: Selección de tarifa en función de las entradas� Tarifa Selección tarifa Selección tarifa Tarifa 1 Tarifa 2 Tarifa 3 4.7.- SALIDAS El equipo dispone de :  Dos salidas digitales de relé ( bornes 16, 17, 18 y 19 de la...
Página 48: 4�8�3�- Esquema De Conexionado
CVM-A1000 - CVM-A1500 Tabla 13: Relación de LEDs Datalogger� Estado Función Encendido Sin actividad en el bus Parpadeo Actividad en el bus Encendido Módulo conectado LINK Apagado Módulo desconectado LINK Figura 31: LEDs Datalogger� 4�8�3�- ESQUEMA DE CONEXIONADO Con navegador Web...
Página 49: Visualización Y Configuración
CVM-A1000 - CVM-A1500 5�- VISUALIZACIÓN Y CONFIGURACIÓN Desde la pantalla principal, , se accede a los diferentes menús del equipo: Figura 33 Figura 33:Pantalla principal� > > > < < > < < Con guración Visualización Calidad de medidas Cierres de Información...
Página 50: 5�1�- Menú De Visualización De Medidas
CVM-A1000 - CVM-A1500 5.1.- MENÚ DE VISUALIZACIÓN DE MEDIDAS La pantalla de la , es la pantalla inicial del menú de visualización de medidas. Figura 35 Figura 35: Pantalla principal del menú de visualización de medidas� En el área inferior aparecen las opciones de visualización: >...
Página 51: 5�1�1�- Visualizar 1 Parámetro
CVM-A1000 - CVM-A1500 5�1�1�- VISUALIZAR 1 PARÁMETRO� Al seleccionar esta opción, se visualiza un único parámetro en el display. Figura 37: Pantalla de visualización de 1 parámetro� > > < < Parámetros por defecto Personalización Menú parámetros principal Volver >...
Página 52 CVM-A1000 - CVM-A1500 5�1�1�1�- Parámetros por defecto� Este menú permite visualizar los siguientes tipos de parámetros: Figura 39:Pantalla de visualización de parámetros por defecto ( visualizar 1 parámetro)� > > < > < < Menú Parámetros principal instantáneos Parámetros Volver incrementales Parámetros de...
Página 53 CVM-A1000 - CVM-A1500 5�1�1�1�1�- Parámetros instantáneos� En esta pantalla, se pueden visualizar todos los parámetros indicados en la Figura 41, Tabla 14 Figura 41: Parámetros instantáneos (visualizar 1 parámetro)� ph-n > > < < Parámetros de visualización Menú varh Volver principal >...
Página 54 CVM-A1000 - CVM-A1500 Para cada uno de los parámetros instantáneos se visualiza:  El valor máximo y mínimo,con la fecha y hora en la que se produjo.  Una barra gráfica con las indicaciones del valor instantáneo, máximos, mínimos y alarmas, ver “4.4.3.
Página 55 CVM-A1000 - CVM-A1500 5�1�1�1�1�1�- Menú de visualización de los Parámetros instantáneos� En la se muestra el menú de visualización de los parámetros instantáneos. Figura 44 Figura 43: Parámetros instantáneos, menú de visualización (visualizar 1 parámetro)� Ph-n > > < >...
Página 56 CVM-A1000 - CVM-A1500 5�1�1�1�1�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 45 Figura 45: Parámetros instantáneos, visualización gráfica (visualizar 1 parámetro). El menú del área inferior desaparece transcurridos varios segundos. Pulsar la tecla para volver a visualizar el área inferior.
Página 57 CVM-A1000 - CVM-A1500 5�1�1�1�1�1�2�- Visualización analógica� En la se muestra la pantalla de visualización analógica. Figura 47 Figura 47:Parámetros instantáneos, visualización analógica (visualizar 1 parámetro)� El menú del área inferior desaparece transcurridos 3 segundos. Pulsar la tecla para volver a visualizar el área inferior.
Página 58 CVM-A1000 - CVM-A1500  El estado de la alarma: sin activar, activada la pre alarma, activada la alarma. El icono parpadea durante el tiempo de retardo en la conexión (ON) y desconexión (OFF) de la alarma. 5�1�1�1�2�- Parámetros incrementales� En esta pantalla, , se visualizan todos los parámetros indicados en la...
Página 59 CVM-A1000 - CVM-A1500 Tabla 15:Parámetros incrementales (visualizar 1 parámetro)� Visualizar 1 parámetro Icono Parámetros incrementales Energía activa (1) (2)(3) Energía reactiva inductiva (1) (2) (3) Energía reactiva capacitiva (1) (2) (3) Energía reactiva total (1) (2) (3) Energía aparente (1) (2) (3)
Página 60 CVM-A1000 - CVM-A1500 5�1�1�1�2�1�- Menú de visualización de los Parámetros incrementales� Este menú permite, para cada parámetro incremental, visualizar: El valor generado y consumido. El valor para cada tarifa, T1, T2 y T3 y el valor total de las 3 tarifas.
Página 61 CVM-A1000 - CVM-A1500 5�1�1�1�2�1�1�- Selección de tarifas� En la se muestra la pantalla para seleccionar la tarifa que se desea visualizar. Figura 54 Figura 54: Parámetros incrementales, selección de tarifas ( visualizar 1 parámetro)� ∑ > > < < Tarifa Menú...
Página 62 CVM-A1000 - CVM-A1500 5�1�1�1�2�1�2�- Visualización gráfica. Para todos los parámetros incrementales de energía, se visualiza la representación gráfica de los cierres de energía, Figura 56 Figura 56: Parámetros incrementales, visualización gráfica (visualizar 1 parámetro). > > < > < <...
Página 63 CVM-A1000 - CVM-A1500 El menú del área inferior desaparece transcurridos 3 segundos. Pulsar la tecla para volver a visualizar el área inferior. El equipo visualiza 59 cierres de energía para cada uno de los periodos de visualización. Los valores de los cierres de energía se reinician cuando el equipo se desconecta de la ali- mentación auxiliar.
Página 64 CVM-A1000 - CVM-A1500 Pulsar la tecla para volver a visualizar el área inferior. Pulsando la tecla , mientras se está seleccionado un parámetro de visualización, el equipo entra en el menú de visualización del parámetro. Para cada uno de los parámetros de demanda se puede visualizar: ...
Página 65 CVM-A1000 - CVM-A1500 5�1�1�1�3�1�- Menú de visualización de los Parámetros de demanda� Este menú permite, para cada parámetro de demanda ( Figura 61 La visualización gráfica del parámetro. La representación analógica del parámetro. El valor para cada tarifa, T1, T2 y T3.
Página 66 CVM-A1000 - CVM-A1500 5�1�1�1�3�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 62 Figura 62:Parámetros de demanda, visualización gráfica (visualizar 1 parámetro). 120m > > < < Tiempo de integración Menú varh Volver principal > <...
Página 67 CVM-A1000 - CVM-A1500 5�1�1�1�3�1�2�- Visualización analógica� En la se muestra la pantalla de visualización analógica. Figura 64 Figura 64:Parámetros de demanda, visualización analógica (visualizar 1 parámetro)� > < Menú varh Volver principal > < Figura 65: Menú de visualización analógica (visualizar 1 parámetro)�...
Página 68 CVM-A1000 - CVM-A1500 alarma. El icono parpadea durante el tiempo de retardo en la conexión (ON) y desconexión (OFF) de la alarma. 5�1�1�1�3�1�3�- Selección de tarifas� En la se muestra la pantalla para seleccionar la tarifa que se desea visualizar.
Página 69 CVM-A1000 - CVM-A1500 5�1�1�2�- Personalizar parámetros En esta pantalla, , se accede a las 5 pantallas personalizables de 1 parámetro. Figura 68 Figura 68: Pantalla de parámetros personalizados (visualizar 1 parámetro)� > > < < Pantallas personalizables Menú varh Volver principal >...
Página 70 CVM-A1000 - CVM-A1500 5�1�1�2�1�- Pantallas personalizables En la se muestra la pantalla de personalización de 1 parámetro. Figura 70 Estas pantallas también se pueden configurar por comunicaciones. Ver “6.- COMUNICACIO- NES INTEGRADAS”. Figura 70: Pantalla de parámetros personalizados (visualizar 1 parámetro)�...
Página 71 CVM-A1000 - CVM-A1500 5�1�1�2�1�1�- Selección de parámetro En la se muestra la pantalla para seleccionar el parámetro a visualizar. Figura 72 Figura 72: Pantalla de parámetros personalizados (selección del parámetro)� > > > < < > < < Parámetros Parámetros Menú...
Página 72 CVM-A1000 - CVM-A1500 5�1�1�2�1�1�1�- Seleccionar un parámetro instantáneo� En la se muestra la pantalla para seleccionar un parámetro instantáneo. Figura 74 Figura 74: Pantalla de parámetros personalizados (parámetro instantáneo) ph-n > > < < Parámetros instantáneos Menú varh Volver principal >...
Página 73 CVM-A1000 - CVM-A1500 Tabla 17: Parámetros instantáneos a seleccionar en las pantallas personalizables� Pantalla personalizable Icono Parámetro instantáneo Icono Parámetro instantáneo Tensión Fase-Neutro Potencia reactiva total Tensión Fase-Fase Potencia aparente Corriente Factor de potencia Frecuencia Coseno de phi Potencia activa THD de tensión...
Página 74 CVM-A1000 - CVM-A1500 5�1�1�2�1�1�2�- Seleccionar un parámetro incremental� En la se muestra la pantalla para seleccionar un parámetro incremental. Figura 76 Figura 76: Pantalla de parámetros personalizados (parámetro incremental) > > < < Parámetros incrementales Menú varh Volver principal >...
Página 75 CVM-A1000 - CVM-A1500 Tabla 18: Parámetros incrementales a seleccionar en las pantallas personalizables� Pantalla personalizable Icono Parámetro incremental Icono Parámetro incremental Energía activa Energía aparente Energía reactiva inductiva Horas de tarifa activa Energía reactiva capacitiva Emisiones CO Energía reactiva total Coste Al seleccionar un parámetro, pulsando la tecla...
Página 76 CVM-A1000 - CVM-A1500 5�1�1�2�1�1�3�- Seleccionar un parámetro de demanda� En la se muestra la pantalla para seleccionar un parámetro de demanda. Figura 78 Figura 78: Pantalla de parámetros personalizados (parámetro de demanda)� > > < < Parámetros de demanda Menú...
Página 77: Pantalla Personalizable Icono Parámetro De Demanda
CVM-A1000 - CVM-A1500 Tabla 19: Parámetros de demanda a seleccionar en las pantallas personalizables� Pantalla personalizable Icono Parámetro de demanda Corriente Potencia activa Potencia aparente Al seleccionar un parámetro, pulsando la tecla , el menú del área inferior nos permite se-...
Página 78 CVM-A1000 - CVM-A1500 inst > > < < Parámetros de calidad Menú varh Volver principal > < Figura 81: Menú de visualización, seleccionar parámetro de calidad� Utilizar las teclas para moverse entre las diferentes opciones. Para acceder a la opción seleccionada pulsar la tecla El menú...
Página 79: 5�1�2�- Visualizar 3 Parámetros
CVM-A1000 - CVM-A1500 5�1�2�- VISUALIZAR 3 PARÁMETROS� Al seleccionar esta opción, se visualizan tres parámetros a la vez en el display. Figura 82: Pantalla de visualización de 3 parámetro� En el área inferior aparecen las siguientes opciones: > > <...
Página 80 CVM-A1000 - CVM-A1500 5�1�2�1�- Parámetros por defecto� En la se muestra el menú de visualización de los parámetros por defecto. Figura 85 Figura 84:Pantalla de visualización de parámetros por defecto (visualizar 3 parámetros)� > > < > < < Menú...
Página 81 CVM-A1000 - CVM-A1500 5�1�2�1�1�- Parámetros instantáneos� En esta pantalla, se visualizan todos los parámetros indicados en la Figura 86, Tabla 21 Figura 86: Parámetros instantáneos (visualizar 3 parámetros)� ph-n > > < < Parámetros de visualización Menú varh Volver principal >...
Página 82 CVM-A1000 - CVM-A1500 Para cada uno de los parámetros instantáneos se visualiza:  El valor máximo y mínimo,con la fecha y hora en la que se produjo.  Una barra gráfica con las indicaciones del valor instantáneo, máximos, mínimos y alarmas, ver “4.4.3.
Página 83 CVM-A1000 - CVM-A1500 5�1�2�1�1�1�- Menú de visualización de los Parámetros instantáneos� En la se muestra el menú de visualización de los parámetros instantáneos. Figura 89 Figura 88: Parámetros instantáneos, menú de visualización (visualizar 3 parámetros)� Ph-n > > < <...
Página 84 CVM-A1000 - CVM-A1500 5�1�2�1�1�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 90 Figura 90: Parámetros instantáneos, visualización gráfica (visualizar 3 parámetros). El menú del área inferior desaparece transcurridos varios segundos. Pulsar la tecla para volver a visualizar el área inferior.
Página 85 CVM-A1000 - CVM-A1500 5�1�2�1�2�- Parámetros incrementales� En esta pantalla, , se visualizan todos los parámetros indicados en la Figura 92 Tabla 22 Figura 92: Parámetros incrementales (visualizar 3 parámetros)� > > < < Parámetros de visualización Menú varh Volver principal >...
Página 86 CVM-A1000 - CVM-A1500 Tabla 22: Parámetros instantáneos (visualizar 3 parámetros)� Visualizar 3 parametros Icono Parámetros incrementales Energía activa L1 (1) (2) Energía activa L2 (1) (2) Energía activa L3 (1) (2) Energía reactiva inductiva L1 (1) (2) Energía reactiva inductiva L2 (1) (2) Energía reactiva inductiva L3...
Página 87 CVM-A1000 - CVM-A1500 5�1�2�1�2�1�- Menú de visualización de los Parámetros incrementales� Este menú permite, para cada parámetro incremental ( ), visualizar: Figura 94 El valor generado y consumido. El valor para cada tarifa, T1, T2 y T3 y el valor total de las 3 tarifas.
Página 88 CVM-A1000 - CVM-A1500 5�1�2�1�2�1�1�- Selección de tarifas� En la se muestra la pantalla para seleccionar la tarifa que se desea visualizar. Figura 96 Figura 96: Parámetros incrementales, selección de tarifas (visualizar 3 parámetros)� ∑ > > < < Tarifa Menú...
Página 89 CVM-A1000 - CVM-A1500 5�1�2�1�2�1�2�- Visualización gráfica. Para todos los parámetros incrementales de energía, se visualiza la representación gráfica de los cierres de energía, Figura 98 Figura 98:Parámetros incrementales, visualización gráfica (visualizar 3 parámetro). > > < > < < Menú...
Página 90 CVM-A1000 - CVM-A1500 El menú del área inferior desaparece transcurridos 3 segundos. Pulsar la tecla para volver a visualizar el área inferior. El equipo visualiza 59 cierres de energía para cada uno de los periodos de visualización. Los valores de los cierres de energía se reinician cuando el equipo se desconecta de la alimen- tación auxiliar.
Página 91 CVM-A1000 - CVM-A1500 Pulsar la tecla para volver a visualizar el área inferior. Para cada uno de los parámetros de demanda se puede visualizar:  El valor máximo y mínimo,con la fecha y hora en la que se produjo. Una barra gráfica con las indicaciones del valor instantáneo, máximos, mínimos y alarmas, ver “4.4.3.
Página 92 CVM-A1000 - CVM-A1500 5�1�2�1�3�1�- Menú de visualización de los Parámetros de demanda� Este menú permite, para cada parámetro de demanda ( Figura 103 La visualización gráfica del parámetro. El valor para cada tarifa, T1, T2 y T3. Figura 102:Parámetros de demanda, menú de visualización (visualizar 3 parámetros)�...
Página 93 CVM-A1000 - CVM-A1500 5�1�2�1�3�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 104 Figura 104: Parámetros de demanda, visualización gráfica (visualizar 3 parámetros). 120m > > < < Tiempo de integración Menú varh Volver principal >...
Página 94 CVM-A1000 - CVM-A1500 5�1�2�1�3�1�2�- Selección de tarifas� En la se muestra la pantalla para seleccionar la tarifa que se desea visualizar. Figura 106 Figura 106:Parámetros de demanda, selección de tarifas (visualizar 3 parámetros)� ∑ > > < < Tarifa Menú...
Página 95 CVM-A1000 - CVM-A1500 5�1�2�2�- Personalizar parámetros En esta pantalla, , se accede a las 5 pantallas personalizables de 3 parámetros. Figura 108 Figura 108: Pantalla de parámetros personalizados (visualizar 3 parámetro)� > > < < Pantallas personalizables Menú varh Volver principal >...
Página 96 CVM-A1000 - CVM-A1500 5�1�2�2�1�- Pantallas personalizables En la se muestra la pantalla de personalización de 3 parámetros. Figura 110 Estas pantallas también se pueden configurar por comunicaciones. Ver “6.- COMUNICACIO- NES INTEGRADAS” Figura 110: Pantalla de parámetros personalizados (visualizar 3 parámetro)�...
Página 97: 5�1�3�- Visualizar 4 Parámetros
CVM-A1000 - CVM-A1500 5�1�3�- VISUALIZAR 4 PARÁMETROS� Al seleccionar esta opción, se visualizan cuatro parámetros a la vez en el display. Figura 112: Pantalla de visualización de 4 parámetros� En el área inferior aparecen las siguientes opciones: > > <...
Página 98 CVM-A1000 - CVM-A1500 5�1�3�1�- Parámetros por defecto� En la se visualiza el menú de los parámetros por defecto. Figura 115 Figura 114:Pantalla de visualización de parámetros por defecto (visualizar 4 parámetros)� > > < > < < Menú Parámetros principal instantáneos...
Página 99 CVM-A1000 - CVM-A1500 5�1�3�1�1�- Parámetros instantáneos� En esta pantalla, se visualizan todos los parámetros indicados en la Figura 116, Tabla 24 Figura 116: Parámetros instantáneos (visualizar 4 parámetros)� ph-n > > < < Parámetros de visualización Menú varh Volver principal >...
Página 100 CVM-A1000 - CVM-A1500 Una barra gráfica con las indicaciones del valor instantáneo, máximos, mínimos y alarmas, ver “4.4.3. ÁREA CENTRAL” Tabla 24:Parámetros instantáneos (visualizar 4 parámetros)� Visualizar 4 parámetros Visualizar 4 parámetros Icono Icono Parámetros instantáneos Parámetros instantáneos Tensión Fase-Neutro L1 Potencia reactiva capacitiva L1 Tensión Fase-Neutro L2...
Página 101 CVM-A1000 - CVM-A1500 El icono parpadea durante el tiempo de retardo en la conexión (ON) y desconexión (OFF) de la alarma. 5�1�3�1�1�1�- Menú de visualización de los Parámetros instantáneos� En la se muestra el menú de visualización de los parámetros instantáneos.
Página 102 CVM-A1000 - CVM-A1500 5�1�3�1�1�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 120 Figura 120: Parámetros instantáneos, visualización gráfica (visualizar 4 parámetros). El menú del área inferior desaparece transcurridos varios segundos. Pulsar la tecla para volver a visualizar el área inferior.
Página 103 CVM-A1000 - CVM-A1500 5�1�3�1�2�- Parámetros incrementales� En esta pantalla, , se visualizan todos los parámetros indicados en la Figura 122 Tabla 25� Figura 122: Parámetros incrementales (visualizar 4 parámetros)� > > < < Parámetros de visualización Menú varh Volver principal >...
Página 104 CVM-A1000 - CVM-A1500 Tabla 25: Parámetros incrementales (visualizar 4 parámetros)� Visualizar 4 parámetros Icono Parámetros incrementales Energía activa L1 (1) (2) Energía activa L2 (1) (2) Energía activa L3 (1) (2) Energía activa III (1) (2) Energía reactiva inductiva L1 (1) (2) Energía reactiva inductiva L2...
Página 105 CVM-A1000 - CVM-A1500 5�1�3�1�2�1�- Menú de visualización de los Parámetros incrementales� Este menú permite, para cada parámetro incremental ( ), visualizar: Figura 125 El valor generado y consumido, El valor para cada tarifa, T1, T2 y T3 y el valor total de las 3 tarifas.
Página 106 CVM-A1000 - CVM-A1500 5�1�3�1�2�1�1�- Selección de tarifas� En la se muestra la pantalla para seleccionar la tarifa que se desea visualizar. Figura 126 Figura 126:Parámetros incrementales, selección de tarifas (visualizar 4 parámetros)� ∑ > > < < Tarifa Menú varh...
Página 107 CVM-A1000 - CVM-A1500 5�1�3�1�2�1�2�- Visualización gráfica. Para todos los parámetros incrementales de energía, se visualiza la representación gráfica de los cierres de energía, Figura 128 Figura 128:Parámetros incrementales, visualización gráfica ( visualizar 4 parámetro). > > < > < <...
Página 108 CVM-A1000 - CVM-A1500 El menú del área inferior desaparece transcurridos 3 segundos. Pulsar la tecla para volver a visualizar el área inferior. El equipo visualiza 59 cierres de energía para cada uno de los periodos de visualización. Los valores de los cierres de energía se reinician cuando el equipo se desconecta de la ali- mentación auxiliar.
Página 109 CVM-A1000 - CVM-A1500 Pulsar la tecla para volver a visualizar el área inferior. Para cada uno de los parámetros de demanda se puede visualizar:  El valor máximo y mínimo,con la fecha y hora en la que se produjo. Una barra gráfica con las indicaciones del valor instantáneo, máximos, mínimos y alarmas, ver “4.4.3.
Página 110 CVM-A1000 - CVM-A1500 5�1�3�1�3�1�- Menú de visualización de los Parámetros de demanda� Este menú permite, para cada parámetro de demanda ( ), visualizar: Figura 133 La visualización gráfica del parámetro. El valor para cada tarifa, T1, T2 y T3. Figura 132: Parámetros de demanda, menú de visualización (visualizar 4 parámetros)�...
Página 111 CVM-A1000 - CVM-A1500 5�1�3�1�3�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 134 Figura 134: Parámetros de demanda, visualización gráfica (visualizar 4 parámetros). 120m > > < < Tiempo de integración Menú varh Volver principal >...
Página 112 CVM-A1000 - CVM-A1500 5�1�3�1�3�1�2�- Selección de tarifas� En la se muestra la pantalla para seleccionar la tarifa que se desea visualizar. Figura 136 Figura 136:Parámetros de demanda, selección de tarifas (visualizar 4 parámetros)� ∑ > > < < Tarifa Menú...
Página 113 CVM-A1000 - CVM-A1500 5�1�3�2�- Personalizar parámetros En esta pantalla, , se accede a las 5 pantallas personalizables de 4 parámetros. Figura 138 Figura 138: Pantalla de parámetros personalizados (visualizar 4 parámetro)� > > < < Pantallas personalizables Menú varh Volver principal >...
Página 114 CVM-A1000 - CVM-A1500 5�1�3�2�1�- Pantallas personalizables En la se muestra la pantalla de personalización de 4 parámetros. Figura 140 Estas pantallas también se pueden configurar por comunicaciones. Ver “6.- COMUNICACIO- NES INTEGRADAS” Figura 140: Pantalla de parámetros personalizados (visualizar 4 parámetro)�...
Página 115: 5�1�4�- Parámetros De Calidad
CVM-A1000 - CVM-A1500 5�1�4�- PARÁMETROS DE CALIDAD Al seleccionar esta opción se visualizan todos los parámetros de calidad indicados en la Tabla Figura 142: Pantalla de Parámetros de calidad� inst > > < < Parámetros de calidad Menú varh Volver principal >...
Página 116 CVM-A1000 - CVM-A1500 Una barra gráfica con las indicaciones del valor instantáneo, máximos, mínimos y alarmas, ver “4.4.3. ÁREA CENTRAL” Tabla 27: Parámetros de calidad� Icono Parámetro de calidad Icono Parámetro de calidad Flícker Pinst L1 Factor de cresta de V L1 Flícker Pinst L2...
Página 117 CVM-A1000 - CVM-A1500 5�1�4�1�- Menú de visualización de los Parámetros de calidad� En la se muestra el menú de visualización de los parámetros de calidad. Figura 145 Figura 144: Menú de visualización de los parámetros de calidad� inst > >...
Página 118 CVM-A1000 - CVM-A1500 5�1�4�1�1�- Visualización gráfica. En la se muestra la pantalla de visualización gráfica. Figura 146 Figura 146: Parámetros de calidad: visualización gráfica. El menú del área inferior desaparece transcurridos varios segundos. Pulsar la tecla para volver a visualizar el área inferior.
Página 119: 5�1�5�- Fasores
CVM-A1000 - CVM-A1500 5�1�5�- FASORES� Al seleccionar esta opción, se visualiza la secuencia de fase ( Figura 148 Figura 148: Pantalla de visualización de fasores� > > < < Fase Menú varh Volver principal > < Figura 149: Menú visualización de fasores�...
Página 120: 5�1�6�- Fasores Normalizados
CVM-A1000 - CVM-A1500 5�1�6�- FASORES NORMALIZADOS� Al seleccionar esta opción, se visualiza la secuencia de fase con los valores normalizados Figura 150 Figura 150: Pantalla de visualización de fasores normalizados� > > < < Fase Menú varh Volver principal >...
Página 121: 5�1�7�- Armónicos
CVM-A1000 - CVM-A1500 5�1�7�- ARMÓNICOS� En esta pantalla, , se visualizan los armónicos de los parámetros indicados en la Figura 152 Tabla 28 Figura 152: Pantalla de armónicos� > > > < < > < < Armónicos Pares / Impares Menú...
Página 122 CVM-A1000 - CVM-A1500 Tabla 28:Armónicos� Icono Armónicos Armónicos de corriente L1 Armónicos de corriente L2 Armónicos de corriente L3 Armónicos de corriente de neutro Armónicos de la tensión fase-neutro L1 Armónicos de la tensión fase-neutro L2 Armónicos de la tensión fase-neutro L3 Armónico de la tensión de neutro...
Página 123: 5�1�8�- Osciloscopio
CVM-A1000 - CVM-A1500 5�1�8�- OSCILOSCOPIO� Al seleccionar esta opción se visualizan como en un osciloscopio, la forma de onda de la ten- sión o de la corriente, Figura 156 : Figura 156: Pantalla del osciloscopio� > > > < <...
Página 124: 5�1�9�- Funciones Integradas
CVM-A1000 - CVM-A1500 5�1�9�- FUNCIONES INTEGRADAS� En esta pantalla, , se visualiza el estado de las entradas digitales que tiene el equipo Figura 158 integradas. Figura 158: Pantalla de visualización de las entradas digitales integradas en el equipo� > <...
Página 125: 5�1�10�- Módulos De Expansión
CVM-A1000 - CVM-A1500 5�1�10�- MÓDULOS DE EXPANSIÓN� Nota: Esta opción solo aparece cuando el equipo tiene acoplado un módulo de expansión de Entradas/Salidas digitales de Transistor (M-CVM-AB-8I-8OTR), Entradas/Salidas digita- les de Relés (M-CVM-AB-8I-8OR), Entradas/Salidas Analógicas (M-CVM-AB-4AI-8AO). En la pantalla principal, , de esta opción se selecciona el módulo de expansión para...
Página 126 CVM-A1000 - CVM-A1500 Figura 162: Pantalla de visualización de las entradas digitales de un módulo de expansión� > > < < Siguiente Menú Anterior principal > Volver > < < Figura 163: Menú visualización de un módulo de expansión� Utilizar las teclas para seleccionar las diferentes opciones.
Página 127: 5�2�- Menú De Calidad
CVM-A1000 - CVM-A1500 5.2.- MENÚ DE CALIDAD La pantalla de la es la pantalla inicial del menú de calidad. Figura 164 Figura 164: Pantalla principal del menú de calidad� > > < > < < Menú Eventos de principal calidad Visualización...
Página 128: 5�2�1�- Eventos De Calidad
CVM-A1000 - CVM-A1500 5�2�1�- EVENTOS DE CALIDAD� En esta pantalla, , se visualizan todos los eventos de calidad que se han producido, Figura 166 indicando una pequeña descripción y la fecha y hora del evento. Figura 166: Pantalla de visualización de los eventos de calidad�...
Página 129 CVM-A1000 - CVM-A1500 5�2�1�1�- Información del evento� En esta pantalla, , se muestra toda la información sobre el evento de calidad selec- Figura 168 cionado. Figura 168: Pantalla de información del evento de calidad seleccionado� > > < < Grá cas de...
Página 130 CVM-A1000 - CVM-A1500 5�2�1�1�1�- Gráficas de eventos. La pantalla de la es la pantalla inicial del menú de visualización gráfica de un evento. Figura 170 Figura 170: Pantalla principal del menú de gráficas de un evento. Menú de gráficas de un evento: >...
Página 131 CVM-A1000 - CVM-A1500 5�2�1�1�1�1�- Curva CBEMA La pantalla de la es la curva CBEMA del evento de calidad seleccionado. Figura 172 Figura 172: Curva CBEMA� Cada ▲ indica un evento detectado por el equipo. ▲ indica el evento seleccionado en la tabla de eventos, Figura 166 >...
Página 132 CVM-A1000 - CVM-A1500 5�2�1�1�1�2�- Curva ITIC La pantalla de la es la curva ITIC del evento de calidad seleccionado. Figura 174 Figura 174: Curva ITIC� Cada ▲ indica un evento detectado por el equipo. ▲ indica el evento seleccionado en la tabla de eventos, Figura 166 >...
Página 133 CVM-A1000 - CVM-A1500 5�2�1�1�1�3�- Curva SEMI F47 La pantalla de la es la curva SEMI F47 del evento de calidad seleccionado. Figura 176 Figura 176: Curva SEMI F47� Cada ▲ indica un evento detectado por el equipo. ▲ indica el evento seleccionado en la tabla de eventos, Figura 166 >...
Página 134 CVM-A1000 - CVM-A1500 5�2�1�1�2�- Forma de onda del evento� La pantalla de la muestra la forma de onda del evento de calidad seleccionado. Figura 178 Figura 178: Forma de onda del evento seleccionado� > ← > < > < <...
Página 135: 5�2�2�- Transitorios
CVM-A1000 - CVM-A1500 5�2�2�- TRANSITORIOS� En esta pantalla, , se visualizan todos los transitorios que se han producido, indican- Figura 180 do una pequeña descripción y la fecha y hora del evento. Figura 180: Pantalla de visualización de los transitorios generados�...
Página 136 CVM-A1000 - CVM-A1500 5�2�2�1�- Información del evento� En esta pantalla, , se muestra toda la información sobre el transitorio seleccionado. Figura 182 Figura 182: Pantalla de información transitorio seleccionado� El menú del área inferior desaparece transcurridos varios segundos. Pulsar la tecla para volver a visualizar el área inferior.
Página 137 CVM-A1000 - CVM-A1500 5�2�2�1�1�- Forma de onda del evento� La pantalla de la muestra la forma de onda del transitorio seleccionado. Figura 184 Figura 184: Forma de onda del evento seleccionado� > ← > < > < < Menú Anterior principal →...
Página 138: 5�2�3�- Gráficas De Eventos
CVM-A1000 - CVM-A1500 5�2�3�- GRÁFICAS DE EVENTOS� La pantalla de la es la pantalla inicial del menú de visualización de gráficas de even- Figura 186 tos. Figura 186: Pantalla principal del menú de gráficas de eventos. > > < >...
Página 139 CVM-A1000 - CVM-A1500 5�2�3�1�- Curva CBEMA La pantalla de la es la curva CBEMA de todos los eventos detectados por el equipo. Figura 188 Figura 188: Curva CBEMA� Cada ▲ indica un evento detectado por el equipo. > < Menú...
Página 140 CVM-A1000 - CVM-A1500 5�2�3�2�- Curva ITIC La pantalla de la es la curva ITIC de todos los eventos detectados por el equipo. Figura 190 Figura 190: Curva ITIC� Cada ▲ indica un evento detectado por el equipo. > < Menú...
Página 141 CVM-A1000 - CVM-A1500 5�2�3�3�- Curva SEMI F47 La pantalla de la es la curva SEMI F47 de todos los eventos detectados por el equi- Figura 192 Figura 192: Curva SEMI F47� Cada ▲ indica un evento detectado por el equipo.
Página 142: 5�2�4�- Visualización En Tabla
CVM-A1000 - CVM-A1500 5�2�4�- VISUALIZACIÓN EN TABLA� En esta pantalla, , se contabilizan todos los eventos de calidad detectados para cada Figura 194 una de las fases. Figura 194: Pantalla de visualización en tabla� > < Menú varh Volver principal >...
Página 143: 5�3�- Menú De Cierres De Energía
CVM-A1000 - CVM-A1500 5.3.- MENÚ DE CIERRES DE ENERGÍA La pantalla de la es la pantalla inicial del menú de cierres de energía. Figura 196 Figura 196: Pantalla principal del menú de cierres de energía� Menú cierres de energía: >...
Página 144: De La Tarifa Total
CVM-A1000 - CVM-A1500 5�3�1�- CIERRES DE LA ENERGÍA ACTIVA III DE LA TARIFA TOTAL Y DE LA ENERGÍA REACTIVA III DE LA TARIFA TOTAL� En esta pantalla se visualiza la representación gráfica de los cierres de la energía activa III consumida de la tarifa total ( la suma de las tres tarifas), al seleccionar la opción...
Página 145 CVM-A1000 - CVM-A1500 El menú del área inferior desaparece transcurridos 3 segundos. Pulsar la tecla para volver a visualizar el área inferior. El equipo visualiza 29 cierres de energía para cada uno de los periodos de visualización. Al seleccionar un cierre determinado visualizamos : El valor del cierre de energía seleccionado.
Página 146: 5�4�- Menú De Alarmas
CVM-A1000 - CVM-A1500 5.4.- MENÚ DE ALARMAS La pantalla de la , es la pantalla del menú de visualización de alarmas. Donde se vi- Figura 200 sualizan todas las alarmas que se han programado en el equipo y en los módulos de expansión acoplados, indicando una pequeña descripción y la fecha y hora de la activación de la alarma.
Página 147 CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia automá- ticamente a la pantalla por defecto.
Página 148: 5�5�- Menú Log
CVM-A1000 - CVM-A1500 5.5.- MENÚ LOG La pantalla de la es la pantalla inicial del menú log, donde se visualiza el registro de Figura 203 alarmas y eventos que se producen en el equipo. Figura 203: Pantalla principal del menú log�...
Página 149: 5�5�1�- Log De Alarmas
CVM-A1000 - CVM-A1500 5�5�1�- LOG DE ALARMAS En esta pantalla se visualiza el registro de las últimas 50 alarmas que se han producido en el equipo y en los módulos de expansión acoplados, indicando una pequeña descripción y la fecha y hora de la activación de la alarma.
Página 150: Ejemplo: Alarma M0_S3 Act Con Latch
CVM-A1000 - CVM-A1500 Figura 207: Detalle del registro de las alarmas� El registro de las alarmas, , está formada por 4 columnas: Figura 207  Cd� : Nos indica el código de la alarma que se ha generado ( en hexadecimal) ...
Página 151: 5�5�2�- Log De Eventos
CVM-A1000 - CVM-A1500 5�5�2�- LOG DE EVENTOS En esta pantalla se visualiza el registro de los últimos 50 eventos que se han producido en el equipo y en los módulos de expansión acoplados, indicando una pequeña descripción y la fecha y hora del evento.
Página 152: 5�6�- Menú De Información
CVM-A1000 - CVM-A1500 5.6.- MENÚ DE INFORMACIÓN La pantalla de la es la pantalla inicial del menú de información. Figura 210 Figura 210: Pantalla principal del menú de información� En el menú de información se visualiza: > > < >...
Página 153: 5�6�1�- Información Del Sistema
CVM-A1000 - CVM-A1500 5�6�1�- INFORMACIÓN DEL SISTEMA� En la pantalla de información del sistema, , visualizamos el modelo, el número de Figura 212 serie y la versión del firmware del equipo. Figura 212: Pantalla de información del sistema� > <...
Página 154: 5�6�2�- Funciones Integradas
CVM-A1000 - CVM-A1500 5�6�2�- FUNCIONES INTEGRADAS� En la pantalla de funciones integradas, , visualizamos la configuración de las comu- Figura 214 nicaciones y de las entradas y salidas digitales. Figura 214: Pantalla de funciones integradas� > > < > <...
Página 155: 5�6�3�- Módulos De Expansión
CVM-A1000 - CVM-A1500 5�6�3�- MÓDULOS DE EXPANSIÓN� En la pantalla de modulos de expansión, , visualizamos el modelo, el número de Figura 216 serie y la versión del firmware del módulo Datalogger integrado en el equipo y de cada uno de los módulos de expansión que se han acoplado al mismo.
Página 156 CVM-A1000 - CVM-A1500 5�6�3�1�- Módulo Datalogger Nota : El módulo Datalogger está incluido en el equipo CVM-A. La pantalla de la , es una de las pantallas de visualización de la información del mó- Figura 218 dulo de almacenamiento de datos Datalogger.
Página 157 CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar entre las diferentes opciones. Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia automá- ticamente a la pantalla por defecto. Al seleccionar la opción Puerto, , se visualiza la pantalla de la...
Página 158 CVM-A1000 - CVM-A1500 En esta pantalla se visualiza como se han configurado las entradas digitales del módulo. En el área inferior aparecen las siguientes opciones: > > < < Entradas digitales Menú Salidas principal digitales > Volver > < <...
Página 159 CVM-A1000 - CVM-A1500 Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia automá- ticamente a la pantalla por defecto. 5�6�3�3�- Módulos de expansión de Entradas/Salidas Analógicas La pantalla de la , es una de las pantallas de visualización de la información del mó- Figura 224 dulo de expansión.
Página 160 CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar entre las diferentes opciones. Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia automá- ticamente a la pantalla por defecto. Al seleccionar la opción de las salidas analógicas,...
Página 161 CVM-A1000 - CVM-A1500 En el área inferior aparecen las siguientes opciones: > > < < Menú RS-485 principal > Volver > < < Figura 228: Menú módulo de expansión comunicaciones Modbus TCP (Bridge) Utilizar las teclas para seleccionar entre las diferentes opciones.
Página 162 CVM-A1000 - CVM-A1500 5�6�3�5�- Módulos de expansión de comunicaciones LonWorks La pantalla de la , es la pantallas de visualización de la información del módulo de Figura 230 comunicaciones LonWorks. Figura 230: Pantalla de información del módulo LonWorks� En esta pantalla visualizamos el Neuron ID del equipo, un identificador único de 48 bits que tiene cada Neuron Chip.
Página 163 CVM-A1000 - CVM-A1500 5�6�3�6�- Módulos de expansión de comunicaciones Profibus La pantalla de la , es la pantallas de visualización de la información del módulo de Figura 232 comunicaciones Profibus. Figura 232: Pantalla de información del módulo Profibus. En esta pantalla se visualiza el identificador Profibus del equipo.
Página 164 CVM-A1000 - CVM-A1500 5�6�3�7�- Módulos de expansión de comunicaciones MBus La pantalla de la es la pantallas de visualización de la información del módulo de Figura 234, comunicaciones MBus. Figura 234: Pantalla de información del módulo MBus� En esta pantalla se visualizan los parámetros de configuración del módulo MBus.
Página 165 CVM-A1000 - CVM-A1500 5�6�3�8�- Módulos de expansión de comunicaciones Modbus TCP (Switch) La pantalla de la , es una de las pantallas de visualización de la información del mó- Figura 236 dulo de comunicaciones Modbus TCP (Switch). Figura 236: Pantalla de información del módulo Modbus TCP (Switch) (Comunicación TCP)�...
Página 166: 5�6�4�- Calidad
CVM-A1000 - CVM-A1500 5�6�4�- CALIDAD En la pantalla de información de Calidad, , visualizamos los valores de configuración Figura 238 programados para la detección de los eventos de calidad. Figura 238: Pantalla de información eventos de calidad� > > <...
Página 167 CVM-A1000 - CVM-A1500 Si no se pulsa ninguna tecla durante 5 minutos, la pantalla de visualización se cambia automá- ticamente a la pantalla por defecto. Al seleccionar la opción Transitorios, , se visualiza la pantalla de la , con los Figura 240 valores de configuración programados para la detección de transitorios.
Página 168: 5�6�5�- Circutor S�A
CVM-A1000 - CVM-A1500 5�6�5�- CIRCUTOR S�A� En esta pantalla, , aparece toda la información de contacto de Circutor. Figura 241 Figura 241: Pantalla de Circutor� > < Menú varh Volver principal > < Figura 242: Menú de la pantalla Circutor�...
Página 169: 5�7�- Menú De Configuración
CVM-A1000 - CVM-A1500 5.7.- MENÚ DE CONFIGURACIÓN El menú de configuración puede estar protegido por una contraseña de acceso, si ese es el caso, en la pantalla del menú principal aparece el icono , ver Figura 243 Figura 243: Menú de configuración protegido.
Página 170 CVM-A1000 - CVM-A1500 > > < > < < Menú Valores de principal con guración Con rmar Parámetro anterior y guardar Parámetros siguiente > > < < Figura 245: Menú contraseña de acceso� Utilizar las teclas para seleccionar las diferentes opciones.
Página 171 CVM-A1000 - CVM-A1500 equipo cambia automáticamente a la pantalla de visualización por defecto. Figura 247: Menú de configuración. Manual de Instrucciones...
Página 172: 5�7�1�- Fecha Y Hora
CVM-A1000 - CVM-A1500 5�7�1�- FECHA Y HORA� En esta pantalla, , se selecciona la fecha y hora actual. Figura 248 Figura 248: Pantalla de configuración de la fecha y hora. El dígito seleccionado se indica resaltando el fondo en color blanco.
Página 173: 5�7�2�- Zona Horaria
CVM-A1000 - CVM-A1500 5�7�2�- ZONA HORARIA� En esta pantalla, , se selecciona la zona horaria. Figura 250 Figura 250: Pantalla de configuración de la zona horaria. > > < > < < Menú principal Valores de con guración Parámetro Volver anterior Parámetros...
Página 174: 5�7�3�- Idioma
CVM-A1000 - CVM-A1500 5�7�3�- IDIOMA� En esta pantalla, , se selecciona el idioma del equipo. Figura 252 Figura 252: Pantalla de configuración del idioma del equipo. > > < < Valores de con guración Menú Con rmar y principal guardar >...
Página 175: 5�7�4�- Clave De Acceso
CVM-A1000 - CVM-A1500 5�7�4�- CLAVE DE ACCESO� En esta pantalla, , se selecciona la clave de acceso al menú de configuración del Figura 254 equipo. Figura 254: Pantalla de configuración de la clave de acceso. El dígito seleccionado se indica resaltando el fondo en color blanco.
Página 176: 5�7�5�- Modo De Conexión De Medida
CVM-A1000 - CVM-A1500 teger el equipo, y finalmente seleccionar la opción de confirmación Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla 5�7�5�- MODO DE CONEXIÓN DE MEDIDA� En esta pantalla, , se selecciona el modo de conexión de la medida.
Página 177: 5�7�6�- Relación De Los Transformadores De Tensión
CVM-A1000 - CVM-A1500 con neutro y Aron. Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla 5�7�6�- RELACIÓN DE LOS TRANSFORMADORES DE TENSIÓN� En esta pantalla, , se selecciona la relación de los transformadores de tensión.
Página 178: 5�7�7�- Relación De Los Transformadores De Corriente
CVM-A1000 - CVM-A1500 Primario de tensión: Valor máximo : 500000 Valor mínimo : 1. Secundario de tensión: Valor máximo: 999.9 Valor mínimo: 10. Tensión Fase-Neutro nominal: Valor máximo: ( Tensión Fase-Neutro nominal / Ratio tensión) ≤ 1000 Valor mínimo : ( Tensión Fase-Neutro nominal / Ratio tensión) ≥ 50 El máximo ratio de tensión posible: 9999.
Página 179: Primario De Corriente
CVM-A1000 - CVM-A1500 > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros Volver siguiente Con rmar y Borrar Borrar guardar parámetro carácter > > < < > > < < Figura 261: Menú configuración : Relación de los transformadores de corriente.
Página 180: 5�7�8�- Datos De La Instalación
CVM-A1000 - CVM-A1500 5�7�8�- DATOS DE LA INSTALACIÓN� En esta pantalla, , se seleccionan las siguientes características de la instalación: Figura 262  La frecuencia nominal.  El número de cuadrantes. Figura 262: Pantalla de configuración de las características de la instalación.
Página 181: 5�7�9�- Calidad
CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla 5�7�9�- CALIDAD En la pantalla principal de configuración de los parámetros de calidad, , se seleccio- Figura 264 na el tipo de eventos a configurar.
Página 182 CVM-A1000 - CVM-A1500 5�7�9�1�- Eventos de calidad En la pantalla de configuración de eventos de calidad, , se pueden configurar los Figura 266 siguientes parámetros:  El valor umbral para la detección de una sobretensión, en % respecto al valor de la tensión nominal.
Página 183 CVM-A1000 - CVM-A1500 ● Al programar la Sobretensión, Hueco, Corte e Histéresis: Sobretensión: Hueco: Valor máximo : 150.0 %. Valor máximo : 97.0 %. Valor mínimo : 100.0 %. Valor mínimo : 50.0 %. Corte: Histéreris: Valor máximo : 20.0 Valor máximo : 100 %.
Página 184: 5�7�10�- Visualización De Variables
CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla ● Al programar el Transitorio: Valor máximo : 100.0 Valor mínimo : 1.0 5�7�10�- VISUALIZACIÓN DE VARIABLES� En esta pantalla, , se seleccionan los parámetros a visualizar para cada tipo de va- Figura 270 lores Instantáneos, Incrementales y de Demanda:...
Página 185: 5�7�11�- Demanda
CVM-A1000 - CVM-A1500 ● Los valores de configuración son: Habilitar o deshabilitar la visualización del parámetro. Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla 5�7�11�- DEMANDA� En esta pantalla, , se seleccionan los parámetros de configuración de máxima de-...
Página 186: 5�7�12�- Costes De Energía En Consumo
CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla ● Al programar el tipo de integración los valores de configuración son: Ventana deslizante, Ventana fija. ● Al programar el tiempo de integración: Valor máximo : 60 minutos.
Página 187: Utilizar Las Teclas Para Confirmar La Selección Pulsar La Tecla
CVM-A1000 - CVM-A1500 > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros Volver siguiente Con rmar y Borrar Borrar guardar parámetro carácter > > < < > > < < Figura 275: Menú configuración : Costes de energía en consumo.
Página 188: En Consumo
CVM-A1000 - CVM-A1500 El parámetro seleccionado se indica resaltando el fondo en color blanco. > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros Volver siguiente Con rmar y Borrar Borrar guardar parámetro carácter...
Página 189 CVM-A1000 - CVM-A1500 Figura 278: Pantalla de configuración de las emisiones de C0 en consumo� El parámetro seleccionado se indica resaltando el fondo en color blanco. > > > < < > < < Valores de Parámetro Menú con guración...
Página 190: En Generación
CVM-A1000 - CVM-A1500 5�7�15�- EMISIONES DE CO EN GENERACIÓN� En esta pantalla, , se seleccionan los ratios de emisiones de carbono en generación. Figura 280 El ratio de emisiones de carbono es la cantidad de emisiones que se emiten en la atmósfera para producir una unidad de electricidad (1kWh).
Página 191: 5�7�16�- Salidas Digitales De Relé
CVM-A1000 - CVM-A1500 Para confirmar la selección pulsar la tecla Ratio de emisiones de CO en generación: Valor máximo: 100.000 Valor mínimo : 0.00000 5�7�16�- SALIDAS DIGITALES DE RELÉ� En la pantalla principal de configuración de las salidas digitales de relé,...
Página 192 CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla Una vez seleccionada la salida a configurar, , se pueden configurar los siguientes Figura 284 parámetros:  El código de la variable que controla el relé.
Página 193 CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla ● Para programar el código de la variable que controla la salida digital del relé, es necesario utilizar la Tabla 29 y Tabla 30 Nota : Para anular el funcionamiento de una salida digital hay que programar el código 0.
Página 194 CVM-A1000 - CVM-A1500 Tabla 29 (Continuación) :Código de las variables para la programación de las salidas digitales y de transistor� Variable Energía Reactiva Capacitiva Consumida Total Total Total Total Energía Reactiva Total Generada Total Total Total Total Energía Reactiva Total...
Página 195 CVM-A1000 - CVM-A1500 Entrada digital I6 (3) (5) Entrada digital I7 (3) (5) Entrada digital I8 (3) (5) Entrada analógica I1 Entrada analógica I2 Entrada analógica I3 Entrada analógica I4 Las variables integradas son aquellas que el equipo dispone de serie.
Página 196 CVM-A1000 - CVM-A1500 programar. Nota: El valor máximo tiene que ser mayor que el valor mínimo que se ha programado. Tabla 31: Unidades y valores máximos y mínimos de las variables de programación de las salidas digitales� Variable Unidades Máximo Mínimo...
Página 197: 5�7�17�- Salidas Digitales De Transistor
CVM-A1000 - CVM-A1500 Valor mínimo: 0 s. ● Al programar el estado de la salida del relé los valores de configuración son: Normalmente abierto, Normalmente cerrado. ● Al programar el enclavamiento (latch) los valores de configuración son : Habilitar el enclavamiento, Deshabilitar el enclavamiento, En este parámetro se selecciona el enclavamiento, es decir, si tras el disparo de la salida digital...
Página 198 CVM-A1000 - CVM-A1500 > > < < Salida 1 Menú Salida 2 principal > Volver > < < Figura 287: Menú configuración : Salidas digitales de transistor. Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla Una vez seleccionada la salida a configurar, se pueden configurar el modo de salida del tran- sistor, Alarma o Salida de impulsos, y los parámetros de cada modo.
Página 199 CVM-A1000 - CVM-A1500 Figura 288: Pantalla de configuración de las salidas digitales de transistor (modo alarma). El parámetro seleccionado se indica resaltando el fondo en color blanco. En el área inferior aparecen las siguientes opciones: > > > < <...
Página 200 CVM-A1000 - CVM-A1500 El valor se programa en %. ● Al programar el valor mínimo por debajo del cual se activa el transistor: En la se muestran las unidades y los valores máximos y mínimos de las variables a Tabla 31 programar.
Página 201 CVM-A1000 - CVM-A1500 5�7�17�2�- Modo impulsos de la salida digital de transistor Al seleccionar el modo impulsos, los parámetros de configuración son: Figura 290,  El código de la variable que controla el transistor.  El factor de contador.  El periodo en alta y baja del impulso.
Página 202 CVM-A1000 - CVM-A1500 > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros Volver siguiente Con rmar y Borrar Borrar guardar parámetro carácter > > < < > > < < Figura 291: Menú configuración : Salidas digitales de transistor.
Página 203: 5�7�18�- Entradas Digitales
CVM-A1000 - CVM-A1500 5�7�18�- ENTRADAS DIGITALES� En la pantalla principal de configuración de las entradas digitales, , se selecciona el Figura 292 modo de funcionamiento de las entradas digitales y los parámetros de cada modo. Figura 292: Pantalla principal de la configuración de las entradas digitales.
Página 204 CVM-A1000 - CVM-A1500 5.7.18.1.- Configuración de las entradas digitales, modo Tarifa. Al seleccionar el modo tarifa las dos entradas funcionan en el mismo modo, no se pueden pro- gramar independientemente ( Figura 294 En la se indica la selección de la tarifa en función de las entradas digitales.
Página 205 CVM-A1000 - CVM-A1500 Figura 295: Pantalla de configuración de las entradas digitales (modo impulsos). El parámetro seleccionado se indica resaltando el fondo en color blanco. > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros...
Página 206 CVM-A1000 - CVM-A1500 ● Al programar los decimales : En este punto se programa el número de decimales que tendrá la entrada digital. ● Al programar el factor contador : El factor contador es el número de veces que incrementará el valor de la entrada digital por cada impulso que detecte dicha entrada.
Página 207: 5�7�19�- Comunicaciones Integradas
CVM-A1000 - CVM-A1500 > > < > < < Menú Valores de principal con guración Parámetro Volver anterior Parámetros Con rmar y siguiente guardar > > < < > < Figura 298: Menú configuración : Entradas digitales. ● Los valores de configuración son: Positiva, la lógica de la entrada digital es positiva...
Página 208: Al Seleccionar El Protocolo De Comunicaciones Modbus, Siguientes Parámetros
CVM-A1000 - CVM-A1500 5�7�19�1�- Parámetros de configuración, protocolo Modbus. Al seleccionar el protocolo de comunicaciones Modbus, , se pueden programar los Figura 299 siguientes parámetros:  El número de periférico.  La velocidad de transmisión, Baud rate.  La paridad.  El número de bits de stop.
Página 209 CVM-A1000 - CVM-A1500 ● Al programar el ID: El ID es el número de periférico que tiene asignado el equipo en la red Modbus. Valor máximo: 255. Valor mínimo : 0. ● Al programar la velocidad de transmisión, Baud rate, los valores de configuración son: Las posibles velocidades de transmisión: 9600, 19200, 38400, 57600,...
Página 210: Al Programar La Velocidad De Transmisión, Baud Rate, Los Valores De Configuración Son
CVM-A1000 - CVM-A1500 En el área inferior aparecen las siguientes opciones: > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros Volver siguiente Con rmar y Borrar Borrar guardar parámetro carácter > >...
Página 211: 5�7�20�- Reset De Parámetros
CVM-A1000 - CVM-A1500 5�7�20�- RESET DE PARÁMETROS� En la pantalla de reset de parámetros, , se selecciona los parámetros a resetear. Figura 303 En el CVM-A se pueden resetear:  Los valores máximos y mínimos.  Las energías.  Los valores de máxima demanda.
Página 212: 5�7�21�- Interficie De Usuario
CVM-A1000 - CVM-A1500 Habilitar reset, habilitar el reset del parámetro seleccionado. Deshabilitar reset, deshabilitar el reset del parámetro seleccionado. Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla 5�7�21�- INTERFICIE DE USUARIO En la pantalla de interface de usuario, se selecciona el tiempo de atenuación del...
Página 213 CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla ● Al programar el tiempo de atenuación del display: Valor máximo: 99 minutos. Valor mínimo: 1 minuto ● Al programar la sensibilidad del teclado, los valores de configuración son:...
Página 214: 5�7�22�- Módulos De Expansión
CVM-A1000 - CVM-A1500 5�7�22�- MÓDULOS DE EXPANSIÓN� En la pantalla principal de configuración de los módulos de expansión, , aparece el Figura 307 módulo Datalogger y todos los módulos de expansión que el equipo tiene acoplados. Nota : Ver para acceder a la configuración de los módulos de “7.- MÓDULOS DE EXPANSIÓN”...
Página 215 CVM-A1000 - CVM-A1500 5�7�22�1�- Configuración del módulo Datalogger Utilizar las teclas para moverse entre las diferentes opciones y seleccionar el icono del módulo Datalogger Pulsar la tecla para acceder a la pantalla principal de configuración del módulo de almace- namiento de datos Datalogger, Figura 308�...
Página 216 CVM-A1000 - CVM-A1500 5�7�22�1�1�- Configuración de la activación/desactivación del DHCP En esta pantalla se selecciona la asignación automática o no de IP, Figura 310 Figura 310: Pantalla de configuración del módulo Datalogger (TCP Auto) > > < < Valores de con guración...
Página 217 CVM-A1000 - CVM-A1500 5�7�22�1�2�- Configuración de los parámetro TCP manualmente. Nota: Si se ha activado el DHCP, en esta pantalla no se pueden modificar los parámetros. Se indica con un * al lado de cada valor. Los parámetros de configuración de las comunicaciones TCP son, Figura 312  La dirección IP.
Página 218 CVM-A1000 - CVM-A1500 5�7�22�1�3�- Configuración del puerto. En esta pantalla se configura la dirección del puerto Figura 314� Figura 314: Pantalla de configuración del puerto. El parámetro seleccionado se indica resaltando el fondo en color blanco. > > < >...
Página 219: Comunicaciones Integradas
CVM-A1000 - CVM-A1500 6�- COMUNICACIONES INTEGRADAS Los CVM-A disponen de un puerto de comunicaciones RS-485. El equipo posee de serie dos protocolos de comunicación: MODBUS RTU ® y BACnet. En el menú de configuración se selecciona el protocolo y los parámetros de configuración.
Página 220: 6�2�- Protocolo Modbus
CVM-A1000 - CVM-A1500 6.2.- PROTOCOLO MODBUS El protocolo MODBUS es un estándar de comunicaciones en la industria que permite la co- nexión en red de múltiples equipos, donde existe un maestro y múltiples esclavos. Permite el diálogo maestro-esclavo individual y también permite comandos en formato broadcast.
Página 221: 6�3�- Mapa De Memoria Modbus
CVM-A1000 - CVM-A1500 Registro Inicial: 0000, registro en el cual se desea que comience la lectura. Nº de registros: 0002, número de registros a leer. CRC: 70B0, Carácter CRC. Respuesta: Registro Registro Dirección Función Nº Bytes nº 1 nº 2...
Página 222 CVM-A1000 - CVM-A1500 Tabla 33 (Continuación): Mapa de memoria Modbus : variables de medida Parámetro Símbolo Instantáneo Máximo Mínimo Unidades Potencia Reactiva Inductiva L2 kvarL2 16-17 12C-12F 32C-32F 1580 Potencia Reactiva Capacitiva L2 kvarC2 18-19 130-133 330-333 1580 Potencia Aparente L2...
Página 223: 6�3�2�- Variables De Energía Actual
CVM-A1000 - CVM-A1500 Tabla 33 (Continuación): Mapa de memoria Modbus : variables de medida Parámetro Símbolo Instantáneo Máximo Mínimo Unidades Potencia Reactiva generada L3 kvarG 72-73 1E4-1E7 3E4-3E7 1580 Potencia Reactiva generada trifásica kvarG 74-75 1E8-1EB 3E8-3EB 1580 Cuadrante Fase 1...
Página 224: Dirección
CVM-A1000 - CVM-A1500 Tabla 34 (Continuación) : Mapa de memoria Modbus : variables de energía actual� Dirección Parámetro Símbolo Energía reactiva inductiva generada LIII kvarhL LIII (-) 565-566 Energía reactiva capacitiva generada L1 kvarhC L1 (-) 568-569 Energía reactiva capacitiva generada L2...
Página 225 CVM-A1000 - CVM-A1500 Tabla 34 (Continuación) : Mapa de memoria Modbus : variables de energía actual� Dirección Parámetro Símbolo Energía reactiva capacitiva generada LIII kvarhC LIII (-) 5E9-5EA Energía reactiva generada L1 kvarh L1 (-) 5EC-5ED Energía reactiva generada L2...
Página 226 CVM-A1000 - CVM-A1500 Tabla 34 (Continuación) : Mapa de memoria Modbus : variables de energía actual� Dirección Parámetro Símbolo Energía reactiva generada LIII kvarh LIII (-) 66D-66E Energía aparente generada L1 kVAh L1 (-) 670-671 Energía aparente generada L2 kVAh L2 (-) 673-674 Energía aparente generada L3...
Página 227: 6�3�3�- Variables De Máxima Demanda
CVM-A1000 - CVM-A1500 Tabla 34 (Continuación) : Mapa de memoria Modbus : variables de energía actual� Dirección Parámetro Símbolo Energía aparente generada LIII kVAh LIII (-) 6F1-6F2 Nota: Las unidades de las energías están en la dirección 0x1580. El formato de las unidades : Potencia de 10 ( con signo).
Página 228 CVM-A1000 - CVM-A1500 Tabla 36 (Continuación) : Mapa de memoria Modbus : Armónicos de tensión y corriente� Parámetro Tensión L1 Tensión L2 Tensión L3 Tensión Neutro Unidades 7º Armónico 1263 1297 12CB 12FF 1581 8º Armónico 1264 1298 12CC 1300 1581 9º...
Página 229 CVM-A1000 - CVM-A1500 Tabla 36 (Continuación) : Mapa de memoria Modbus : Armónicos de tensión y corriente� Parámetro Tensión L1 Tensión L2 Tensión L3 Tensión Neutro Unidades 53º Armónico 1420 1434 1448 145C 1581 54º Armónico 1421 1435 1449 145D 1581 55º...
Página 230: 6�3�5�- Variables De Costes
CVM-A1000 - CVM-A1500 Tabla 36 (Continuación) : Mapa de memoria Modbus : Armónicos de tensión y corriente� Parámetro Tensión L1 Tensión L2 Tensión L3 Tensión Neutro Unidades 35º Armónico 1351 1385 13B9 13ED 1581 36º Armónico 1352 1386 13BA 13EE 1581 37º...
Página 231: 6�3�6�- Variables De Ángulos
CVM-A1000 - CVM-A1500 6�3�6�- VARIABLES DE ÁNGULOS Estos parámetros ocupan 2 registros cada uno. Para estas variables esta implementada la Función 0x04: lectura de registros. Tabla 38:Mapa de memoria Modbus : Variables de ángulos� Parámetro Dirección Unidades Ángulo V1-V2 1770-1771 Grados x 1000 ( con signo) Ángulo V2-V3...
Página 232: 6�3�8�- Contadores De Eventos De Calidad Y Perturbaciones
CVM-A1000 - CVM-A1500 6�3�8�- CONTADORES DE EVENTOS DE CALIDAD Y PERTURBACIONES Para estas variables esta implementada la Función 0x04: lectura de registros. Tabla 40:Mapa de memoria Modbus : Contador de eventos de calidad y perturbaciones� Parámetro Dirección Unidades Contador de Sobretensión L1 109A Contador de Sobretensión L2...
Página 233 CVM-A1000 - CVM-A1500 6�3�10�1�- Fecha y hora Estos parámetros ocupan 1 registro cada uno. Tabla 42:Mapa de memoria Modbus : Variables de configuración (Fecha y Hora). Fecha y Hora Variable de configuración Dirección Margen válido de datos Valor por defecto Año...
Página 234 CVM-A1000 - CVM-A1500 6�3�10�3�- Idioma Este parámetro ocupa 1 registro. Tabla 45:Mapa de memoria Modbus : Variables de configuración (Idioma). Idioma Variable de configuración Dirección Margen válido de datos Valor por defecto 0: Español 1: Ingles 2: Alemán 3: Francés...
Página 235 CVM-A1000 - CVM-A1500 6�3�10�6�- Relación de los transformadores de tensión y corriente Estos parámetros ocupan 2 registros cada uno. Tabla 48:Mapa de memoria Modbus : Variables de configuración (Relaciones de transformación) Relaciones de transformación Variable de configuración Dirección Margen válido de datos Valor por defecto Primario de tensión...
Página 236 CVM-A1000 - CVM-A1500 Tabla 49 (Continuación) : Mapa de memoria Modbus : Variables de configuración (Calidad) Parámetros de calidad Variable de configuración Dirección Margen válido de datos Valor por defecto Sin uso 2AC6 Tiene 1 decimal. Nota : Los 11 registros tienen que ser escritos a la vez (en grupo), en caso contrario respon- derá...
Página 237 CVM-A1000 - CVM-A1500 6�3�10�9�- Demanda Estos parámetros ocupan 1 registro cada uno. Tabla 53:Mapa de memoria Modbus : Variables de configuración (Máxima Demanda.) Máxima Demanda Variable de configuración Dirección Margen válido de datos Valor por defecto Tiempo de integración (en minutos) 274C 1 –...
Página 238 CVM-A1000 - CVM-A1500 6�3�10�12�- Emisiones de CO en consumo y generación Estos parámetros ocupan 2 registros cada uno. Tabla 56:Mapa de memoria Modbus : Variables de configuración (Emisiones CO Emisiones C0 Valor por Variable de configuración Dirección Margen válido de datos...
Página 239 CVM-A1000 - CVM-A1500 Tabla 58: Unidades y valores máximos y mínimos de las variables de programación de las salidas digitales� Variable Unidades Máximo Mínimo Tensión Fase-Neutro Tensión Fase-Fase 10000 * ratio tensión Tensión de Neutro Corriente 10000 *ratio corriente Corriente de Neutro...
Página 240 CVM-A1000 - CVM-A1500 6�3�10�14�- Salidas digitales de transistor Las variables de configuración de Valor máximo y Valor mínimo ocupan 2 registros cada una. El resto de variables ocupan 1 registro cada una. Tabla 59: Mapa de memoria Modbus : Variables de configuración (Salidas digitales de transistor).
Página 241 CVM-A1000 - CVM-A1500 Nota : Los 11 registros tienen que ser escritos y leídos a la vez (en grupo), en caso contrario responderá con un error. 6�3�10�16�- Comunicaciones integradas Estos parámetros ocupan 1 registro cada uno. Tabla 61:Mapa de memoria Modbus : Variables de configuración (Comunicaciones) Comunicaciones Variable de configuración...
Página 242: Interficie De Usuario
CVM-A1000 - CVM-A1500 6.3.10.18.- Interficie de usuario Estos parámetros ocupan 1 registro cada uno. Tabla 64:Mapa de memoria Modbus : Variables de configuración (Interficie de usuario) Interficie de usuario Variable de configuración Dirección Margen válido de datos Valor por defecto...
Página 243: Configuración De Las Pantallas De Personalización De Parámetros
CVM-A1000 - CVM-A1500 Ejemplo: Pregunta: Lectura de la posición de los canales de entrada. Dirección Función Registro inicial Nº registros 2850 0001 XXXX Dirección: 0A, Número de periférico: 10 en decimal. Función: 04, Función de lectura. Registro Inicial: 2850, dirección del registro.
Página 244 CVM-A1000 - CVM-A1500 Tabla 68 (Continuación): Mapa de memoria Modbus : Variables de configuración (Configuración de las pantallas de personalización de parámetros) Configuración de la pantallas de personalización de parámetros Margen válido Variable de configuración Dirección de datos Sin uso...
Página 245 CVM-A1000 - CVM-A1500 Tabla 70: Mapa de memoria Modbus : Variables de configuración (Configuración de las pantallas de personalización de parámetros) Configuración de la pantallas de personalización de parámetros Variable de configuración Margen válido Dirección de datos Pantallas de 4 parámetros...
Página 246 CVM-A1000 - CVM-A1500 Tabla 71 (Continuación) : Configuración de las pantallas de personalización de parámetros: Variables� Parámetro Variables Variable Valor Variable Valor Potencia Aparente 0x000A Emisiones CO 0x0018 Coste Factor de Potencia 0x000B 0x0019 φ 0x000C Vacío ( sin ningún parámetro)
Página 247: 6�3�11�- Otras Variables De Del Equipo
CVM-A1000 - CVM-A1500 6�3�11�- OTRAS VARIABLES DE DEL EQUIPO 6.3.11.1.- Versión del firmware Este parámetros ocupa 6 registros. Tabla 75:Mapa de memoria Modbus : Versión del Firmware� Versión del firmware Variable Dirección Ejemplo Versión 2AF8 – 2AFD “010102” Para esta variable solo está implementada la función Función 04: lectura de registros.
Página 248 CVM-A1000 - CVM-A1500 6�3�11�5�- Estado de las alarmas 6�3�11�5�1�- Salidas digitales de relé La variable Enclavamiento ocupa 2 registros. El resto de variables ocupan 1 registro cada una. Tabla 79: Mapa de memoria Modbus : Estado de las alarmas : Salidas digitales de relé�...
Página 249 CVM-A1000 - CVM-A1500 Tabla 80 (Continuación) : Mapa de memoria Modbus : Estado de las alarmas : Salidas digitales de transistor� Estado de alarmas: Salidas Digitales de transistor Variable de configuración Dirección Margen válido de datos Salida de Salida 1...
Página 250: Dirección
CVM-A1000 - CVM-A1500 6�3�11�6�- Cierres de energía Las variables de Energía ocupa 90 registros. El resto de variables ocupan 1 registro cada una. Tabla 81: Mapa de memoria Modbus: Cierres de energía� Cierres de energía Variable Dirección Energía activa al cierre de 1 día 2BC0 - 2C19 Energía reactiva total al cierre de 1 día...
Página 251: 6�4�- Protocolo Bacnet
CVM-A1000 - CVM-A1500 Tabla 82 (Continuación) : Mapa de memoria Modbus : Borrado de parámetros Borrado de parámetros Dirección Valor a enviar Borrado de máximos y mínimos de la Máxima Demanda 083F 0x00FF Borrado de los Logs de alarmas 0840...
Página 252: 6�5�- Mapa Pics
CVM-A1000 - CVM-A1500 6.5.- MAPA PICS PICS Vendor Name: CIRCUTOR Product Name: CVM-A1000 CVM-A1500 Product Model Number: 0823 Application Software Version: Firmware Revision: 0.7.1 BACnet Protocol Revision: 10 Product Description: Electrical energy meter BACnet Standardized Device Profile (Annex L) BACnet Application Specific Controller (B-ASC)
Página 253 CVM-A1000 - CVM-A1500 DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Potencia reactiva Reactive power kvar 2 ReactPwrPh2 kvar Factor de potencia Power factor PF 2 PwrFactPh2 Tensión fase-neutro Voltage phase to AI10 Ph2NU3 neutral Corriente Current AI11 Ph3Current Potencia activa...
Página 254 CVM-A1000 - CVM-A1500 DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Potencia aparente Three phase aparent kVAIII AI43 AppPw3Ph trifásica power Máxima demanda I1 Maximum demand I1 Md (A1) AI44 MaxDemand_A1 Máxima demanda I2 Maximum demand I2 Md(A2) AI45 MaxDemand_A2 Máxima demanda I3...
Página 255: Módulos De Expansión
CVM-A1000 - CVM-A1500 7�- MÓDULOS DE EXPANSIÓN El equipo dispone de diferentes modulos de expansión que se pueden acoplar al equipo. Los módulos son :  Entradas/Salidas digitales de Transistor (M-CVM-AB-8I-8OTR),  Entradas/Salidas digitales de Relés (M-CVM-AB-8I-8OR)  Entradas/Salidas Analógicas (M-CVM-AB-4AI-8AO) ...
Página 256 CVM-A1000 - CVM-A1500 B�-Retirar la tapa protectora, introduciendo el destornillador de punta plana en la ranura de sujeción y haciendo palanca. ( Figura 318 Figura 318: Quitar la tapa protectora� Conectar el módulo de expansión al equipo, Figura 319 Figura 319: Conectar el módulo de expansión�...
Página 257: 7�2�- Entradas/Salidas Digitales De Relés
CVM-A1000 - CVM-A1500 7.2.- ENTRADAS/SALIDAS DIGITALES DE RELÉS Este módulo de expansión contiene 8 entradas y 8 salidas digitales de Relé. 7�2�1�- BORNES DE CONEXIONADO A�- Bornes de la cara superior Tabla 83: Relación de bornes de la cara superior, Modulo de Entradas/Salidas digitales de Relé�...
Página 258: 7�2�2�- Esquemas De Conexionado
CVM-A1000 - CVM-A1500 7�2�2�- ESQUEMAS DE CONEXIONADO A�- Salidas digitales de relé Relé 1 2 3 4 5 6 7 8 9 10 Tensión externa Figura 323: Esquema de conexionado, salida digitales de relé� B�- Entradas digitales 12 V DC...
Página 259: 7�2�3�- Configuración
CVM-A1000 - CVM-A1500 7�2�3�- CONFIGURACIÓN Acceder al menú de configuración, tal y como se indica en el apartado “ 5.7.- MENÚ DE CONFI- ” , y entrar el icono de configuración de los módulos de expansión, GURACIÓN La pantalla principal de los módulos de expansión se muestra en la Figura 325 Figura 325: Pantalla principal de los módulos de expansión�...
Página 260 CVM-A1000 - CVM-A1500 En el área inferior aparecen las siguientes opciones: > > < < Entradas digitales Salidas Menú digitales principal de relé > Volver > < < Figura 327: Menú configuración : Entradas / Salidas digitales de relé. Utilizar las teclas para seleccionar las diferentes opciones.
Página 261: Al Seleccionar La Configuración De Una Entradas Digital En Modo Impulso Podemos Programar Los Siguientes Parámetros
CVM-A1000 - CVM-A1500 Figura 328: Pantalla principal de la configuración de las entradas digitales de relé. > > < > < < Menú Estado principal lógico Volver Impulsos Entrada digital 1...8 > > < < Figura 329: Menú configuración : Entradas digitales.
Página 262 CVM-A1000 - CVM-A1500 “5.7.18.2. Configuración de las entradas digitales, modo impulsos.” 7�2�3�1�2�- Configuración de una entrada digital, modo estado lógico. Al seleccionar la configuración de una entradas digital en modo estado lógico podemos progra- mar la lógica de la entrada como positiva o negativa.
Página 263: 7�2�4�- Comunicaciones Modbus
CVM-A1000 - CVM-A1500 Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla Una vez seleccionada la salida a configurar, se pueden configurar los siguientes parámetros:  El código de la variable que controla el relé.
Página 264 CVM-A1000 - CVM-A1500 Tabla 86: Mapa de memoria Modbus : Salidas digitales de relé, módulos de expansión (Tabla 2)� Configuración de las Salidas Digitales de relé : Slot 1 Dirección Variable de configuración Salida Salida Salida Salida Salida Salida Salida Salida Valor máximo...
Página 265 CVM-A1000 - CVM-A1500 Tabla 88:Mapa de memoria Modbus : Salidas digitales de relé, módulos de expansión (Tabla 4)� Configuración de las Salidas Digitales de relé : Slot 3 Dirección Variable de configuración Salida Salida Salida Salida Salida Salida Salida Salida Valor máximo...
Página 266 CVM-A1000 - CVM-A1500 7�2�4�2�- Programación manual de las salidas digitales de relé Para estas variables están implementadas las funciones: Función 0x04: lectura de registros. Función 0x10: Escritura de múltiples registros. Tabla 90: Mapa de memoria Modbus : Programación manual de las salidas, módulos de expansión (Tabla 1)�...
Página 267 CVM-A1000 - CVM-A1500 Tabla 94: Mapa de memoria Modbus : Programación manual de las salidas, módulos de expansión (Tabla 5)� Programación manual de las salidas digitales de relé : Slot 4 Dirección Variable de configuración Salida Salida Salida Salida Salida...
Página 268 CVM-A1000 - CVM-A1500 Tabla 95 (Continuación): Mapa de memoria Modbus : Estado de las Salidas digitales de relé (Tabla 1)� Estado de las Salidas Digitales de relé Variable de configuración Margen válido de datos Alarma Alarma 0: No alarma, 1: Pre alarma, Estado de la Alarma 2: Retardo a la conexión o desconexión,...
Página 269 CVM-A1000 - CVM-A1500 Tabla 97 (Continuación):Mapa de memoria Modbus : Estado de las Salidas digitales de relé(Tabla 3)� Estado de las Salidas Digitales de relé : Slot 2 Dirección Variable de configuración Salida Salida Salida Salida Salida Salida Salida Salida...
Página 270 CVM-A1000 - CVM-A1500 Tabla 99 (Continuación):Mapa de memoria Modbus : Estado de las Salidas digitales de relé (Tabla 5)� Estado de las Salidas Digitales de relé : Slot 4 Dirección Variable de configuración Salida Salida Salida Salida Salida Salida Salida Salida Hora activación alarma: Minutos...
Página 271: 7�3�- Entradas/Salidas Digitales De Transistor
CVM-A1000 - CVM-A1500 7.3.- ENTRADAS/SALIDAS DIGITALES DE TRANSISTOR Este módulo de expansión contiene 8 entradas digitales y 8 salidas digitales de Transistor. 7�3�1�- BORNES DE CONEXIONADO A�- Bornes de la cara superior Tabla 100:Relación de bornes de la cara superior, Modulo de Entradas/Salidas digitales de Transistor�...
Página 272: 7�3�2�- Esquemas De Conexionado
CVM-A1000 - CVM-A1500 7�3�2�- ESQUEMAS DE CONEXIONADO A�- Salidas digitales de transistor Optoacoplador 1 2 3 4 5 6 7 8 9 10 Tensión externa Figura 334: Esquema de conexionado, salida digitales de transistor� B�- Entradas digitales 12 V DC...
Página 273: 7�3�3�- Configuración
CVM-A1000 - CVM-A1500 7�3�3�- CONFIGURACIÓN Acceder al menú de configuración, tal y como se indica en el apartado “ 5.7.- MENÚ DE CONFI- ” , y entrar el icono de configuración de los módulos de expansión, GURACIÓN La pantalla principal de los módulos de expansión se muestra en la Figura 336 Figura 336: Pantalla principal de los módulos de expansión�...
Página 274: Entradas Digitales
CVM-A1000 - CVM-A1500 > > < < Entradas digitales Salidas Menú digitales principal de transistor > Volver > < < Figura 338: Menú configuración : Entradas / Salidas digitales de transistor. Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla 7�3�3�1�-...
Página 275: 7�3�4�- Comunicaciones Modbus
CVM-A1000 - CVM-A1500 En el área inferior aparecen las siguientes opciones: > > < < Salida digital 1...8 Menú varh Volver principal > < Figura 340: Menú configuración : Salidas digitales de transistor. Utilizar las teclas para seleccionar las diferentes opciones.
Página 276 CVM-A1000 - CVM-A1500 Tabla 102: Mapa de memoria Modbus : Salidas digitales de transistor, módulos de expansión (Tabla 1)� Configuración de las Salidas Digitales de Transistor Valor por Variable de configuración Margen válido de datos defecto Código de la variable...
Página 277 CVM-A1000 - CVM-A1500 Tabla 104: memoria Modbus : Salidas digitales de transistor, módulos de expansión (Tabla 3)� Configuración de las Salidas Digitales de Transistor : Slot 2 Variable de configuración Dirección Salida de Salida Salida Salida Salida Salida Salida Salida...
Página 278 CVM-A1000 - CVM-A1500 Tabla 106: Mapa de memoria Modbus : Salidas digitales de transistor, módulos de expansión (Tabla 5)� Configuración de las Salidas Digitales de Transistor : Slot 4 Variable de configuración Dirección Salida de Salida Salida Salida Salida Salida...
Página 279 CVM-A1000 - CVM-A1500 Nota : Los 2 registros tienen que ser escritos a la vez (en grupo), en caso contrario responderá con un error. Tabla 109: Mapa de memoria Modbus : Programación manual de las salidas, módulos de expansión (Tabla 3)�...
Página 280 CVM-A1000 - CVM-A1500 Tabla 112 (continuación) : Entradas digitales, módulos de expansión (Tabla 1)� Configuración de las Entradas Digitales Variable de configuración Margen válido de datos Valor por defecto Unidades (Impulsos) 6 caracteres Nº de decimales ( Impulsos) 0 a 5 Al programar un valor mayor que 1 programamos el modo de funcionamiento impulsos y el factor contador de este modo a la vez.
Página 281 CVM-A1000 - CVM-A1500 Tabla 115 (continuación) : Mapa de memoria Modbus : Entradas digitales, módulos de expansión (Tabla 4)� Configuración de las Entradas Digitales : Slot 3 Dirección Variable de configuración Entrada Entrada Entrada Entrada Entrada Entrada Entrada Entrada Nº de decimales ( Impulsos)
Página 282 CVM-A1000 - CVM-A1500 Tabla 118: Mapa de memoria Modbus : Estado de las entradas digitales (Tabla 2)� Estado de las entradas digitales: Slot 2 Variable de configuración Dirección Margen válido de datos Estado Entrada 1 C990 – C991 0 a 1 Estado Entrada 2 C992 –...
Página 283 CVM-A1000 - CVM-A1500 7�3�4�5�- Estado de las salidas digitales de transistor Para estas variables están implementadas las funciones: Función 0x04: lectura de registros. Tabla 121:Mapa de memoria Modbus : Estado de las Salidas digitales de transistor (Tabla 1)� Estado de las Salidas Digitales de transistor Variable de configuración...
Página 284 CVM-A1000 - CVM-A1500 Tabla 122 (continuación): Estado de las Salidas digitales de transistor (Tabla 2)� Estado de las Salidas Digitales de Transistor : Slot1 Variable de configuración Dirección Salida de Salida Salida Salida Salida Salida Salida Salida Salida Alarma impulso Fecha activación...
Página 285 CVM-A1000 - CVM-A1500 Tabla 124: Mapa de memoria Modbus : Estado de las Salidas digitales de transistor (Tabla 4)� Estado de las Salidas Digitales de Transistor : Slot 3 Variable de configuración Dirección Salida de Salida Salida Salida Salida Salida...
Página 286 CVM-A1000 - CVM-A1500 Tabla 125 (Continuación): Mapa de memoria Modbus : Estado de las Salidas digitales de transistor (Tabla 5)� Estado de las Salidas Digitales de Transistor : Slot 4 Variable de configuración Dirección Salida de Salida Salida Salida Salida...
Página 287: 7�4�- Entradas/Salidas Analógicas
CVM-A1000 - CVM-A1500 7.4.- ENTRADAS/SALIDAS ANALÓGICAS Este módulo de expansión contiene 4 entradas y 8 salidas Analógicas. 7�4�1�- BORNES DE CONEXIONADO A�- Bornes de la cara superior Tabla 126: Relación de bornes de la cara superior, Modulo de Entradas/Salidas analógicas�...
Página 288 CVM-A1000 - CVM-A1500 B�- Bornes de la cara inferior Tabla 127: Relación de bornes de la cara inferior, Modulo de Entradas/Salidas analógicas� Bornes del equipo 10: I +, Entrada analógica 1 14: I +, Entrada analógica 3 11: I -, Entrada analógica 1 15: I -, Entrada analógica 3...
Página 289: 7�4�2�- Esquemas De Conexionado
CVM-A1000 - CVM-A1500 7�4�2�- ESQUEMAS DE CONEXIONADO A�- Salidas analógicas Carga externa Figura 343:Esquema de conexionado, salidas analógicas� B�- Entradas analógicas 150Ω 150Ω Sensor Sensor 0/4 ...20 mA 0/4 ...20 mA Figura 344: Esquema de conexionado, entradas analógicas� Manual de Instrucciones...
Página 290: 7�4�3�- Configuración
CVM-A1000 - CVM-A1500 7�4�3�- CONFIGURACIÓN Acceder al menú de configuración, tal y como se indica en el apartado “ 5.7.- MENÚ DE CONFI- ” , y entrar el icono de configuración de los módulos de expansión, GURACIÓN La pantalla principal de los módulos de expansión se muestra en la Figura 345 Figura 345: Pantalla principal de los módulos de expansión�...
Página 291 CVM-A1000 - CVM-A1500 En el área inferior aparecen las siguientes opciones: > > < < Entradas analógicas Menú Salidas principal analógicas Volver > > < < Figura 347: Menú configuración : Entradas / Salidas analógicas. Utilizar las teclas para seleccionar las diferentes opciones.
Página 292 CVM-A1000 - CVM-A1500 > > < < Entrada 1...4 Menú varh Volver principal > < Figura 349: Menú configuración : Entradas analógicas. Utilizar las teclas para seleccionar las diferentes opciones. Para confirmar la selección pulsar la tecla Al seleccionar la entrada a configurar, los parámetros de configuración son:...
Página 293: Fondo De Escala
CVM-A1000 - CVM-A1500 > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros Volver siguiente Con rmar y Borrar Borrar guardar parámetro carácter > > < < > > < < Figura 351: Menú configuración : Entradas analógicas.
Página 294 CVM-A1000 - CVM-A1500 7�4�3�2�- Salidas analógicas� En la pantalla principal de configuración de las salidas analógicas, , se selecciona la Figura 352 salida a configurar. Figura 352: Pantalla principal de la configuración de las salidas analógicas. > > < <...
Página 295 CVM-A1000 - CVM-A1500 Figura 354: Pantalla de configuración de las salidas analógicas. El parámetro seleccionado se indica resaltando el fondo en color blanco. > > > < < > < < Valores de Parámetro Menú con guración anterior principal Parámetros...
Página 296: 7�4�4�- Comunicaciones Modbus
CVM-A1000 - CVM-A1500 ● Al programar el valor de Cero y el Fondo de escala: El valor de Cero es el valor para el cual tenemos el inicio de salida analógica, 0 o 4mA. El Fondo de escala es el valor para el cual tenemos el final de la salida analógica, 20mA.
Página 297 CVM-A1000 - CVM-A1500 responderá con un error. Tabla 130: Mapa de memoria Modbus : Salidas analógicas, módulos de expansión (Tabla 3)� Configuración de las Salidas analógicas : Slot 2 Dirección Variable de Salida Salida Salida Salida Salida Salida Salida Salida configuración...
Página 298 CVM-A1000 - CVM-A1500 7�4�4�2�- Programación de las Entradas analógicas Para estas variables están implementadas las funciones: Función 0x04: lectura de registros. Función 0x10: Escritura de múltiples registros. Tabla 133:Mapa de memoria Modbus : Entradas analógicas, módulos de expansión (Tabla 1)�...
Página 299 CVM-A1000 - CVM-A1500 Tabla 136: Mapa de memoria Modbus : Entradas analógicas, módulos de expansión (Tabla 4)� Configuración de las Entradas analógicas : Slot 3 Dirección Variable de configuración Entrada 1 Entrada 2 Entrada 3 Entrada 4 Cero DAC0 DAD4...
Página 300 CVM-A1000 - CVM-A1500 Tabla 140: Mapa de memoria Modbus : Entradas analógicas, módulos de expansión (Tabla 8)� Estado de las entradas analógicas: Slot 3 Variable de configuración Dirección Margen válido de datos Estado Entrada 1 DB60 - DB61 Estado Entrada 2...
Página 301: 7�5�- Modulo De Comunicaciones Modbus Tcp Bridge
CVM-A1000 - CVM-A1500 7.5.- MODULO DE COMUNICACIONES MODBUS TCP Bridge El M-CVM-AB-Modbus TCP (Bridge) es un módulo de comunicaciones que permite conectar los equipos CVM-A a una red Modbus/TCP y realizar las funciones de pasarela Ethernet a Rs-485. Modbus/TCP es un protocolo de comunicación diseñado para permitir a equipos industriales comunicarse sobre redes Ethernet usando los protocolos TCP/IP.
Página 302: 7�5�3�- Esquema De Conexionado
CVM-A1000 - CVM-A1500 7�5�3�- ESQUEMA DE CONEXIONADO B(-) B(-) A(+) A(+) RS-485 Ethernet CVM MINI OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 CVM A-1xxx CVM C10 M-CVM-AB-Modbus TCP (Bridge)
Página 303: Seleccionar El Icono De Las Comunicaciones Modbus Tcp (Bridge)
CVM-A1000 - CVM-A1500 Nota : Si en el equipo hay más de un módulo del mismo tipo acoplado, en el icono aparece un número para diferenciarlos, el módulo con el número menor es el que tiene el número de serie menor.
Página 304 CVM-A1000 - CVM-A1500 7�5�4�1�- Configuración de la activación/desactivación del DHCP En esta pantalla se selecciona la asignación automática o no de IP, Figura 362 Figura 362: Pantalla de configuración del módulo Modbus TCP (Bridge) ( TCP Auto) > > <...
Página 305 CVM-A1000 - CVM-A1500 7�5�4�2�- Configuración de los parámetros TCP manualmente. Nota: Si se ha activado el DHCP, en esta pantalla no se pueden modificar los parámetros. Se indica con un * al lado de cada valor. Los parámetros de configuración de las comunicaciones TCP son, Figura 364  La dirección IP.
Página 306 CVM-A1000 - CVM-A1500 7�5�4�3�- Configuración de los parámetros de la pasarela RS-485 Los parámetros de configuración de la pasarela RS-485 son, Figura 366  La velocidad de transmisión, Baud rate.  La paridad.  El número de bits de stop. Figura 366: Pantalla de configuración del módulo Modbus TCP (Bridge) ( Pasarela RS-485) El parámetro seleccionado se indica resaltando el fondo en color blanco.
Página 307: 7�5�5�- Comunicaciones Modbus
CVM-A1000 - CVM-A1500 ● Al programar la velocidad de transmisión, Baud rate, los valores de configuración son: Las posibles velocidades de transmisión: 9600, 19200, 38400, 57600, 76800 o 115200� ● Al programar la paridad: Paridad par, Paridad impar, Sin paridad.
Página 308 CVM-A1000 - CVM-A1500 7.5.5.3.- Configuración de los parámetros de la pasarela RS-485 Tabla 146:Mapa de memoria Modbus : Módulo de comunicaciones Modbus TCP (Bridge) (Tabla 3) Configuración de los parámetros Modbus TCP Variable de configuración Dirección Margen válido de datos...
Página 309: 7�6�- Modulo De Comunicaciones Lonworks
CVM-A1000 - CVM-A1500 7.6.- MODULO DE COMUNICACIONES LONWORKS El módulo de comunicaciones LonWorks, M-CVM-AB-LON, permite comunicar los CVM-A a una red LonWork. 7�6�1�- BORNES DE CONEXIONADO Tabla 148: Relación de bornes, Módulo de comunicaciones LonWork� Bornes del equipo 1, 4: A, Conexión al bus ( sin polaridad ) 3: Sin uso 2, 5: B, Conexión al bus ( sin polaridad )
Página 310: 7�6�3�- Configuración
CVM-A1000 - CVM-A1500 7�6�3�- CONFIGURACIÓN Acceder al menú de configuración, tal y como se indica en el apartado “ 5.7.- MENÚ DE CONFI- ” , y entrar el icono de configuración de los módulos de expansión, GURACIÓN La pantalla principal de los módulos de expansión se muestra en la Figura 370 Figura 370: Pantalla principal de los módulos de expansión�...
Página 311 CVM-A1000 - CVM-A1500 A través de esta pantalla podemos conectar nuestro equipo a una red LonWork, para ello es necesario seleccionar la opción confirmar y el equipo enviará a la red toda la información necesaria para su conexión. Cuando la información se ha enviado correctamente en pantalla aparece el siguiente mensaje, Figura 372 Figura 372: Mensaje de la pantalla principal de configuración del módulo LonWorks...
Página 312: 7�6�4�- Comunicaciones Modbus
Función 0x04: lectura de registros. Función 0x10: Escritura de múltiples registros. Para esta variable esta implementada la Función 0x04. 7�6�5�- RELACIÓN DE REGISTROS LONWORKS Nota : Los binarios y archivo de configuración se pueden descargar en la web de Circutor. Variable Nombre Variable tipo...
Página 313 CVM-A1000 - CVM-A1500 Variable Nombre Variable tipo Unidad nvo_Ph2NU3 SNVT_volt_ac (138) Tensión Fase-Neutro L3 Código Resolución Valores 0��65,534 Nombre Variable tipo Unidad nvo_Frequency SNVT_freq_hz (76) Frecuencia Código Resolución Valores 0�1 0��6553�5 Nombre Variable tipo Unidad nvo_ActPwrPh1 SNVT_power_kilo (28) kW L1 Potencia Activa L1 Código...
Página 314 CVM-A1000 - CVM-A1500 Variable Nombre Variable tipo Unidad nvo_PwrFactPh2 SNVT_pwr_fact (98) PF L2 Factor de potencia L2 Código Resolución Valores 0�00005 -1�00000��1�00000 Nombre Variable tipo Unidad nvo_PwrFactPh3 SNVT_pwr_fact (98) PF L3 Factor de potencia L3 Código Resolución Valores 0�00005 -1�00000��1�00000...
Página 315 CVM-A1000 - CVM-A1500 Variable Nombre Variable tipo Unidad nvo_AppPwOn3Ph SNVT_power_kilo (28) kVA III Potencia Aparente III Código Resolución Valores 0�1 0��6553�5 Nombre Variable tipo Unidad nvo_PwFactOn3Ph SNVT_pwr_fact (98) PF III Factor de Potencia III Código Resolución Valores 0�00005 -1�00000��1�00000 Nombre...
Página 316 CVM-A1000 - CVM-A1500 Variable Nombre Variable tipo Unidad nvo_CapEnergy SNVT_elec_kwh_I (146) kVArC�h(+) Energía Reactiva Capacitiva (+) Código Resolución Valores 0�1 -214,748,364�8�� 214,748,364�6 Nombre Variable tipo Unidad nvo_AppEnergy SNVT_elec_kwh_I (146) kVA�h(+) Energía Aparente (+) Código Resolución Valores 0�1 -214,748,364�8�� 214,748,364�6 Nombre...
Página 317 CVM-A1000 - CVM-A1500 Arrray 1 tipo NVT ( SNVT_str_int (37)), Unidad (N/A), Resolución (1), Valores (0��65,565), Bytes (31) typedef struct { unsigned short char_set ; unsigned long wide_char [15] ; } SNTV_str_int; Nombre Variable tipo Unidad nvo_Ph2PhU23 SNVT_volt_ac (138) V 23 Tensión Fase-Fase V23...
Página 318 CVM-A1000 - CVM-A1500 Arrray 2 tipo NVT ( SNVT_str_int (37)), Unidad (N/A), Resolución (1), Valores (0��65,565), Bytes (31) typedef struct { unsigned short char_set ; unsigned long wide_char [15] ; } SNTV_str_int; Nombre Variable tipo Unidad nvo_CapEnergy SNVT_elec_kwh_I (146) kVArC�h(+) Energía Reactiva Capacitiva (+)
Página 319 CVM-A1000 - CVM-A1500 Arrray 3 tipo NVT ( SNVT_str_int (37)), Unidad (N/A), Resolución (1), Valores (0��65,565), Bytes (31) typedef struct { unsigned short char_set ; unsigned long wide_char [15] ; } SNTV_str_int; Nombre Variable tipo Unidad nvo_PwFactOn3Ph SNVT_pwr_fact (98) PF III Código...
Página 320: 7�7�- Modulo De Comunicaciones Profibus
CVM-A1000 - CVM-A1500 7.7.- MODULO DE COMUNICACIONES PROFIBUS El módulo de comunicaciones Profibus, M-CVM-AB-Profibus, permite comunicar los CVM-A a una red Profibus. 7�7�1�- BORNES DE CONEXIONADO Tabla 150: Relación de bornes, Módulo de comunicaciones Profibus. Bornes del equipo 1: Malla 6: P5, Tensión de alimentación 5V...
Página 321: 7�7�3�- Esquema De Conexionado
CVM-A1000 - CVM-A1500 7�7�3�- ESQUEMA DE CONEXIONADO Master Profibus Red Profibus / Network Profibus CVM-A1xxx CVM-A1xxx M-CVM-AB-Pro bus M-CVM-AB-Pro bus Figura 376:Esquema de conexionado, Profibus. Manual de Instrucciones...
Página 322: 7�7�4�- Configuración
CVM-A1000 - CVM-A1500 7�7�4�- CONFIGURACIÓN Acceder al menú de configuración, tal y como se indica en el apartado “ 5.7.- MENÚ DE CONFI- ” , y entrar el icono de configuración de los módulos de expansión, GURACIÓN La pantalla principal de los módulos de expansión se muestra en la Figura 377 Figura 377: Pantalla principal de los módulos de expansión�...
Página 323: 7�7�5�- Variables Profibus Archivo Gsd
Para confirmar la selección pulsar la tecla 7�7�5�- VARIABLES PROFIBUS ARCHIVO GSD Nota : Los drivers profibus para scada se pueden descargar en la web de Circutor. Los módulos GSD están configurados según la Figura 299�...
Página 324 CVM-A1000 - CVM-A1500 Tabla 152 (Continuación): Módulos GSD� Módulo Nombre Bytes ∑ Mod 12 Mod 12 Mod 13 Mod 13 Cos φ Módulo 1 Tabla 153: Módulos GSD (Módulo 1 - Mod 1�1) Mod 1�1 Tensiones simples Símbolo Bytes Dirección Unidades Tensión fase 1...
Página 325 CVM-A1000 - CVM-A1500 Módulo 2 Tabla 158: Módulos GSD (Módulo 2) Mod 2 Potencias Símbolo Bytes Dirección Unidades Potencias activas Potencia activa Kw 1 04-05 Potencia activa Kw 2 14-15 Potencia activa Kw 3 24-25 Potencias reactivas inductivas Potencia reactiva inductiva...
Página 326 CVM-A1000 - CVM-A1500 Módulo 4 Tabla 162: Módulos GSD (Módulo 4) Mod 4 Dirección Dirección Tarifa total Símbolo Bytes Unidades Tarifa 1 Energía activa kwh III 500-501 Energía activa wh III Energía reactiva inductiva kvarhL III 503-504 Energía reactiva inductiva varhL III Energía reactiva capacitiva...
Página 327 CVM-A1000 - CVM-A1500 Tabla 164 (Continuación) : Módulos GSD (Módulo 8) Mod 8 Armónicos impares Tensión Símbolo Bytes Dirección Unidades V1 Armónico 15 v1 H15 0A37 %x100 Fundamental V2_fund 0A5B-0A5C Vx100 V2 Armónico 3 v2 H3 0A5E %x100 V2 Armónico 5...
Página 328 CVM-A1000 - CVM-A1500 Tabla 165 (Continuación) : Módulos GSD (Módulo 9) Mod 9 Armónicos impares Corriente Símbolo Bytes Dirección Unidades I2 Armónico 3 i2 H3 0B8A %x100 I2 Armónico 5 i2 H5 0B8C %x100 I2 Armónico 7 i2 H7 0B8E %x100 I2 Armónico 9...
Página 329: 7�8�- Modulo De Comunicaciones Mbus
CVM-A1000 - CVM-A1500 7.8.- MODULO DE COMUNICACIONES MBUS El módulo de comunicaciones MBus, M-CVM-AB-MBus, permite comunicar los CVM-A a una red M-Bus. 7�8�1�- BORNES DE CONEXIONADO Tabla 167: Relación de bornes, Módulo de comunicaciones MBus� Bornes del equipo 1, 4: MBus +...
Página 330: 7�8�3�- Configuración
CVM-A1000 - CVM-A1500 7�8�3�- CONFIGURACIÓN Acceder al menú de configuración, tal y como se indica en el apartado “ 5.7.- MENÚ DE CONFI- ” , y entrar el icono de configuración de los módulos de expansión, GURACIÓN La pantalla principal de los módulos de expansión se muestra en la Figura 382 Figura 382: Pantalla principal de los módulos de expansión�...
Página 331 CVM-A1000 - CVM-A1500 Los parámetros de configuración son:  La dirección primaria.  La velocidad de transmisión, Baud rate. El parámetro seleccionado se indica resaltando el fondo en color blanco. En el área inferior aparecen las siguientes opciones: > > > <...
Página 332: 7�8�4�- Comunicaciones Modbus
CVM-A1000 - CVM-A1500 7�8�4�- COMUNICACIONES MODBUS Para estas variables están implementadas las funciones: Función 0x04: lectura de registros. Función 0x10: Escritura de múltiples registros. Tabla 168:Mapa de memoria Modbus : Módulo de comunicaciones MBus Configuración de los parámetros MBus Variable de configuración Dirección...
Página 333 CVM-A1000 - CVM-A1500 7�8�5�1�- TABLA DE VARIABLES DEL TELEGRAMA “RSP_UD” Variables ordenadas por orden de aparición en el telegrama. Tabla 169: Tabla de variables del telegrama “RSP_UD” Variable Formato Tipo Unidades Comentario Fecha/hora de la Fecha / Hora 4 bytes tipo F...
Página 334: 7�9�- Modulo De Comunicaciones Modbus Tcp Switch
CVM-A1000 - CVM-A1500 7.9.- MODULO DE COMUNICACIONES MODBUS TCP Switch El M-CVM-AB-Modbus TCP (Switch) es un módulo de comunicaciones que permite conectar los equipos CVM-A a una red Modbus/TCP y realizar las funciones de pasarela Ethernet a Ethernet. Modbus/TCP es un protocolo de comunicación diseñado para permitir a equipos industriales comunicarse sobre redes Ethernet usando los protocolos TCP/IP.
Página 335: 7�9�3�- Esquema De Conexionado
CVM-A1000 - CVM-A1500 7�9�3�- ESQUEMA DE CONEXIONADO Ethernet Ethernet B(-) B(-) A(+) A(+) RS-485 Ethernet Ethernet CVM MINI OUTPUTS S0- S0+ S0+ RS485 INPUTS POWER SUPPLY A(+) B(-) I1 I2 Rc R2 R1 Tc T2 T1 CVM A-1xxx CVM A-1xxx...
Página 336 CVM-A1000 - CVM-A1500 Figura 389: Pantalla principal de configuración del módulo Modbus TCP. > > < < TCP auto Menú principal manual > Volver > < < Figura 390: Menú configuración : Comunicaciones Modbus TCP (Switch) Utilizar las teclas para seleccionar las diferentes opciones.
Página 337 CVM-A1000 - CVM-A1500 7�9�4�1�- Configuración de la activación/desactivación del DHCP En esta pantalla se selecciona la asignación automática o no de IP, Figura 391 Figura 391: Pantalla de configuración del módulo Modbus TCP (Switch) ( TCP Auto) > > <...
Página 338 CVM-A1000 - CVM-A1500 7�9�4�2�- Configuración de los parámetros TCP manualmente. Nota: Si se ha activado el DHCP, en esta pantalla no se pueden modificar los parámetros. Se indica con un * al lado de cada valor. Los parámetros de configuración de las comunicaciones TCP son, Figura 393  La dirección IP.
Página 339: 7�9�5�- Comunicaciones Modbus
CVM-A1000 - CVM-A1500 7�9�5�- COMUNICACIONES MODBUS Para estas variables están implementadas las funciones: Función 0x04: lectura de registros. Función 0x10: Escritura de múltiples registros. 7�9�5�1�- Configuración de la activación/desactivación del DHCP Tabla 172:Mapa de memoria Modbus : Módulo de comunicaciones Modbus TCP (Switch) (Tabla 1) Configuración de la activación/desactivación del DHCP...
Página 340: Actualización Del Software
:  La microSD que el equipo tiene insertada en un lateral.  Los ficheros de actualización, que se pueden encontrar en la pagina web de Circutor. Seleccionar los ficheros de actualización en función del modelo del equipo CVM-A1000 o CVM-A1500.
Página 341: 8�1�- Actualización Del Software Del Equipo
CVM-A1000 - CVM-A1500 8.1.- ACTUALIZACIÓN DEL SOFTWARE DEL EQUIPO En función del modelo del equipo los ficheros de actualización son: Tabla 175:Fichero de actualización del software del equipo� Modelo Ficheros actualización software equipo firmware_cpu.bin resources_CVM_A1000.pbr CVM-A1000 resources_CVM_A1000_cp.pbr firmware_embedded.bin firmware_cpu.bin resources_CVM_A1500.pbr CVM-A1500 resources_CVM_A1500_cp.pbr...
Página 342 Upgrade. Figura 397: Pantalla de actualización del Módulo Datalogger� Nota : Los ficheros de actualización, que se pueden encontrar en la pagina web de Circutor. Seleccionar los ficheros de actualización en función del modelo del equipo CVM-A1000 o CVM-A1500.
Página 343: 8�3�- Actualización De Los Módulos De Expansión
CVM-A1000 - CVM-A1500 8.3.- ACTUALIZACIÓN DE LOS MÓDULOS DE EXPANSIÓN Los ficheros de actualización son: Tabla 176:Fichero de actualización de los módulos de expansión� Modelo Fichero actualización modulos expansión Entradas/Salidas digitales de Transistor firmware_digi.bin Entradas/Salidas digitales de Relé firmware_analog.bin Entradas/Salidas Analógicas firmware_modbus_ip.bin...
Página 344: Características Técnicas
CVM-A1000 - CVM-A1500 9�- CARACTERÍSTICAS TÉCNICAS Alimentación en CA (CVM-A1000-ITF, CVM-A1500-ITF) Tensión nominal 100 ... 240 V ~ Frecuencia 50 ... 60Hz CVM-A1000 CVM-A1500 Consumo max. 23.9 VA max. 29.4 VA Categoría de la Instalación CAT III 300V Alimentación en CC...
Página 345 CVM-A1000 - CVM-A1500 (Continuación) Precisión de las medidas ( según el estándar IEC 61557-12 para PMD SD/SS) ��/5A ��/1A ��/0�250A Medida de potencia reactiva Clase 1 ± 1 dígito Clase 1 ± 1 dígito Clase 1 ± 1 dígito (Vn 230/110 V~) (0.05 ...
Página 346 CVM-A1000 - CVM-A1500 (Continuación) Comunicaciones Modbus Paridad sin - par - impar Comunicaciones BACnet Bus de campo MS/TP Protocolo de comunicación BACnet Velocidad 9600 - 19200 - 38400-57600-76800-115200 Bits de stop Paridad sin paridad Comunicaciones XML: Módulo Datalogger Conector RJ-45...
Página 347 CVM-A1000 - CVM-A1500 122.1 98.7 115.35 Figura 399: Dimensiones CVM-A1000� 124.1 144.7 117.35 Figura 400:Dimensiones CVM-A1500� Normas Requisitos de seguridad de equipos eléctricos de medida, control y uso IEC/EN 61010-1:2010 en laboratorio� Parte 1: Requisitos generales� (Third Edition) Compatibilidad electromagnética (CEM)� Parte 6-2: Normas genéricas� In- UNE-EN 61000-6-2:2006 munidad en entornos industriales�...
Página 348: 10�- Características Técnicas De Los Módulos De Expansión
CVM-A1000 - CVM-A1500 10�- CARACTERÍSTICAS TÉCNICAS DE LOS MÓDULOS DE EXPANSIÓN 10.1.- ENTRADAS/ SALIDAS DIGITALES DE TRANSISTOR Características generales Potencia máxima del módulo Salidas digitales de transistor Cantidad Tipo Tensión máxima 48 V Corriente máxima 130 mA Frecuencia máxima 1 kHz...
Página 349: 10�2�- Entradas/ Salidas Digitales De Relé
CVM-A1000 - CVM-A1500 10.2.- ENTRADAS/ SALIDAS DIGITALES DE RELÉ Características generales Potencia máxima del módulo Salidas digitales de Relé Cantidad Tensión máxima contactos abiertos 250 V ~ Corriente máxima Potencia máxima de conmutación 750 VA Vida eléctrica ( 250V CA/ 3A) ciclos Vida mecánica...
Página 350: 10�3�- Entradas/ Salidas Analógicas
CVM-A1000 - CVM-A1500 10.3.- ENTRADAS/ SALIDAS ANALÓGICAS Características generales Potencia máxima del módulo Salidas analógicas Cantidad Tensión máxima interna 12 V Linealidad < 1% Resolución del DAC 4096 puntos Salidas analógicas en modo corriente Rango nominal de la salida 0-20 mA o 4-20 mA ( Programable) 300 Ω...
Página 351: 10�4�- Comunicaciones Modbus Tcp (Bridge)
CVM-A1000 - CVM-A1500 (Continuación) Normas Safety requirements for electrical equipment for measurement, control, UL 61010-1 3rd edition, and laboratory use - Part 1: General requirements 2012-05 Safety Requirements for Electrical Equipment for Measurement, Control CAN/CSA-C22.2 No. 61010- and Laboratory Use - Part 1: General Requirements (Adopted IEC 1010-...
Página 352: 10�5�- Comunicaciones Lonworks
CVM-A1000 - CVM-A1500 (Continuación) Normas Safety Requirements for Electrical Equipment for Measurement, Control CAN/CSA-C22.2 No. 61010- and Laboratory Use - Part 1: General Requirements (Adopted IEC 1010- 1, 3rd edition, 2012-05 1:1990 with modifications) 10.5.- COMUNICACIONES LONWORKS Características generales Potencia máxima del módulo 1.2 W...
Página 353: 10�6�- Comunicaciones Profibus
CVM-A1000 - CVM-A1500 10.6.- COMUNICACIONES PROFIBUS Características generales Potencia máxima del módulo Comunicaciones Conector Protocolo de comunicaciones Profibus Identificador Velocidad 19,2 kbs - 93,75 kbs - 187,5 kbs - 500 kbs - 1500 kbs - 3000 kbs - 6000 kbs - 12000 kbs Características ambientales...
Página 354: 10�7�- Comunicaciones Mbus
CVM-A1000 - CVM-A1500 10.7.- COMUNICACIONES MBUS Características generales Potencia máxima del módulo Comunicaciones Bus de campo Wired M-Bus Protocolo de comunicaciones Slave M-Bus compatible con EN 13757-2 y EN 13757-3 Velocidad 1200 - 2400 - 4800 - 9600 Dirección primaria 1 ...
Página 355: 10�8�- Comunicaciones Modbus Tcp (Switch)
CVM-A1000 - CVM-A1500 10.8.- COMUNICACIONES MODBUS TCP (Switch) Características generales Potencia máxima del módulo Comunicaciones : Modbus TCP Conector RJ-45 Protocolo de comunicaciones Modbus/TCP Velocidad Ethernet 10BT / 100BT Características ambientales Temperatura de trabajo -10ºC ... +50ºC Temperatura de almacenamiento -20ºC ...
Página 356: 11�- Mantenimiento Y Servicio Técnico
Tel: 902 449 459 ( España) / +34 937 452 919 (fuera de España) email: sat@circutor.com 12�- GARANTÍA CIRCUTOR garantiza sus productos contra todo defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto duran- te el período de garantía.
Página 357: 13�- Certificado Ce
CVM-A1000 - CVM-A1500 13�- CERTIFICADO CE Manual de Instrucciones...
Página 358 CVM-A1000 - CVM-A1500 Manual de Instrucciones...
Página 359 CVM-A1000 - CVM-A1500 Manual de Instrucciones...
Página 360: Anexo A: Servicios Xml
CVM-A1000 - CVM-A1500 ANEXO A: SERVICIOS XML PowerStudio proporciona una serie de servicios XML para posibilitar, en ciertos aspectos, la comunicación con otras aplicaciones. En las peticiones en las que sea necesario expresar una fecha y hora, tanto en la petición del servicio como en los datos de la respuesta, se representará...
Página 361 CVM-A1000 - CVM-A1500 <device> <id> … </id> <description> … </description> <type> … </type> <typeDescription> … </typeDescription> <var> … </var> … </device> … </devices> Donde: Tabla 178: Descripción de parámetros (A�2)� Parámetro Descripción Campo principal que identificará al XML como respuesta a la petición devices de información de dispositivos...
Página 362: Descripción
CVM-A1000 - CVM-A1500 <unitsFactor> … </unitsFactor> <decimals> … </decimals> </var> … <varInfo> Donde: Tabla 179: Descripción de parámetros (A�3)� Parámetro Descripción Campo principal que identificará al XML como respuesta a la petición de varInfo información de variables Información de cada una de las variables solicitadas: Nombre de la variable en formato dispositivo.variable...
Página 363 CVM-A1000 - CVM-A1500 A.4.- /services/user/values.xml?var=dispositivo.variable?...?id=dispositivo?... /services/user/values�xml?var=dispositivo�variable?��?id=dispositivo?�� Devuelve el valor instantáneo de la variable en el momento de realizar la petición XML. Cada una de las variables de las que se desea obtener el valor deberá incluirse en la petición como: ?var=dispositivo�variable...
Página 364 CVM-A1000 - CVM-A1500 Donde: Tabla 181: Descripción de parámetros (A�5)� Parámetro Descripción Campo principal que identificará al XML como petición de forzar forceVariables variables. forceVar Información de cada una de las variables que se desean forzar: Nombre de la variable con formato dispositivo.variable. Solamente...
Página 365 CVM-A1000 - CVM-A1500 </record> … </recordGroup> Donde: Tabla 182: Descripción de parámetros (A�6) ( Tabla 1) Parámetro Descripción Campo principal que identificará al XML como respuesta a la petición recordGroup de registros de variables. period Periodo de registro. Informará del tiempo transcurrido entre registros.
Página 366 CVM-A1000 - CVM-A1500 Tabla 184 (Continuación) : Descripción de parámetros (A�6) ( Tabla 3) Parámetro Descripción Información adicional de la variable formado por la unión de uno o más de los siguiente valores: 0x0000 : El PLT es correcto 0x0001 : El cálculo del PLT se ha realizado con menos muestras de las esperadas 0x0002 : El cálculo del PLT se ha realizado con más muestras de las esperadas...
Página 367 CVM-A1000 - CVM-A1500  Registro de evento EVQ <fieldEVQ> <id> … </id> <value> … </value> <phase> … </phase> <duration> … </duration> <averageValue> … </averageValue> <previousValue> … </previousValue> <eventType> … </eventType> <endForced> … </endForced> <semicycleVoltage> <date> … </date> <value> … </value>...
Página 368 CVM-A1000 - CVM-A1500 El formato de ”begin” y ”end” será DDMMAAAA cuando se desee indicar solamente la fecha (en este caso la hora será la 00:00:00) ó DDMMAAAAHHMMSS cuando se especifique tanto la fecha como la hora. Tanto ”begin” como ”end” deberá estar expresado en UTC (Universal Coordinated Time).
Página 369 CVM-A1000 - CVM-A1500 <main> <recordGroup> <device> … </device> <record> <dateTime> … </dateTime> <field> <id>…</id> <value>… </value> </field> … </record> … </recordGroup> … </main> Donde: Tabla 189:Descripción de parámetros (A�8) Parámetro Descripción main Campo principal que identificará al XML como respuesta a la petición.
Página 370 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
