14.12. ACCESORIOS OBLIGATORIOS RNY (RNY11 - RNY12 - RNY21 - RNY31 - RNY41)

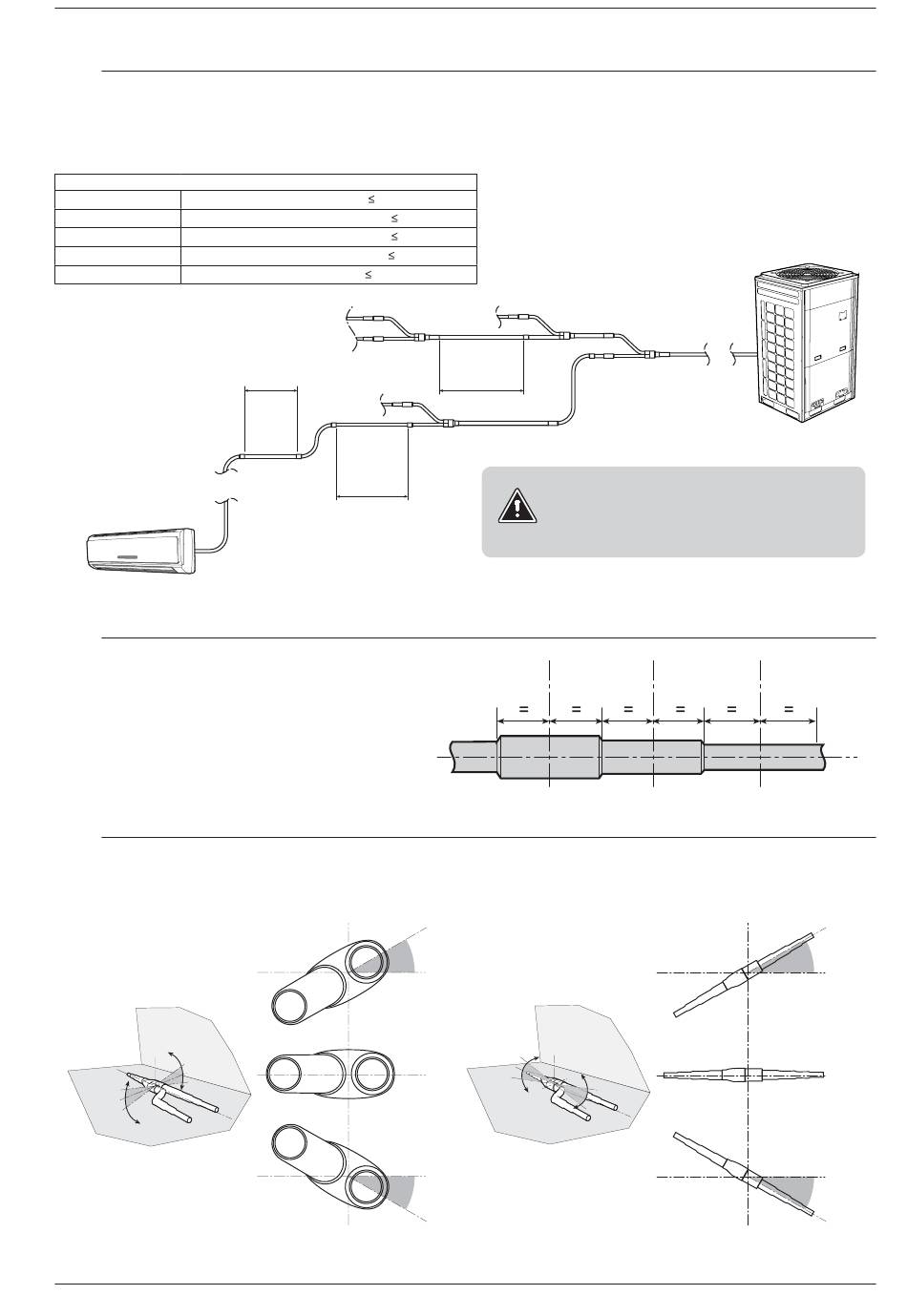

Para crear las conexiones de refrigeración en los sistemas MVAM se deben utilizar juntas en Y especiales (suministradas como
accesorios obligatorios) mediante las cuales se crean las distintas líneas de conexión. Para utilizar estas juntas se deben respetar
algunos límites en las longitudes entre dos juntas sucesivas; además, la potencia instalada línea abajo de la junta determina el
modelo de la misma. Se recuerda que los kit RNY, contienen dos juntas en Y (una para la línea LÍQUIDO, y otra para la línea GAS);
Límites de potencia de refrigeración instalada después de las juntas RNY
RNY11
RNY12
20 kW < Potencia gestionada
RNY21
30 kW < Potencia gestionada
RNY31
70 kW < Potencia gestionada
RNY41
Unidad interna
14.13. OPERACIONES DE CORTE ACCESORIOS RNY11 - RNY12 - RNY21 - RNY31 - RNY41
Atención: si fuese necesario cortar los terminales de las
juntas en Y para utilizar un diámetro específico (A), (B) o
(C), se recuerda que se debe realizar el corte en la par-
te central del segmento seleccionado, como se indica
en la figura de al lado:
14.14. NOTAS SOBRE EL POSICIONAMIENTO DE LOS ACCESORIOS RNY11 - RNY12 - RNY21 - RNY31 - RNY41
Durante la creación de las líneas de refrigeración se deben respetar algunos límites en el posicionamiento de las juntas RNY;
dichos límites se deben respetar estrictamente para que el sistema funcione correctamente.
Potencia gestionada
20 kW
30 kW
70 kW
135 kW
Potencia gestionada
135 kW
>500 mm
>500 mm
>500 mm
Si no se respetan los límites mínimos de longitud
en las conexiones entre las desviaciones en Y, se
puede perjudicar el correcto funcionamiento de
todo el sistema.
(A)
MÁX = 7,5°
MÁX = -7,5°
Unidad externa
(B)
(C)
MÁX = 7,5°
MÁX = -7,5°
