17.1. CONEXIÓN DE LA ALIMENTACIÓN
• Cada unidad externa debe estar
conectada a la línea de alimenta-
ción eléctrica, como se indica en
los esquemas de conexión.
• Cable de alimentación: utilizar un
cable con las características que se
indican en la tabla de este manual

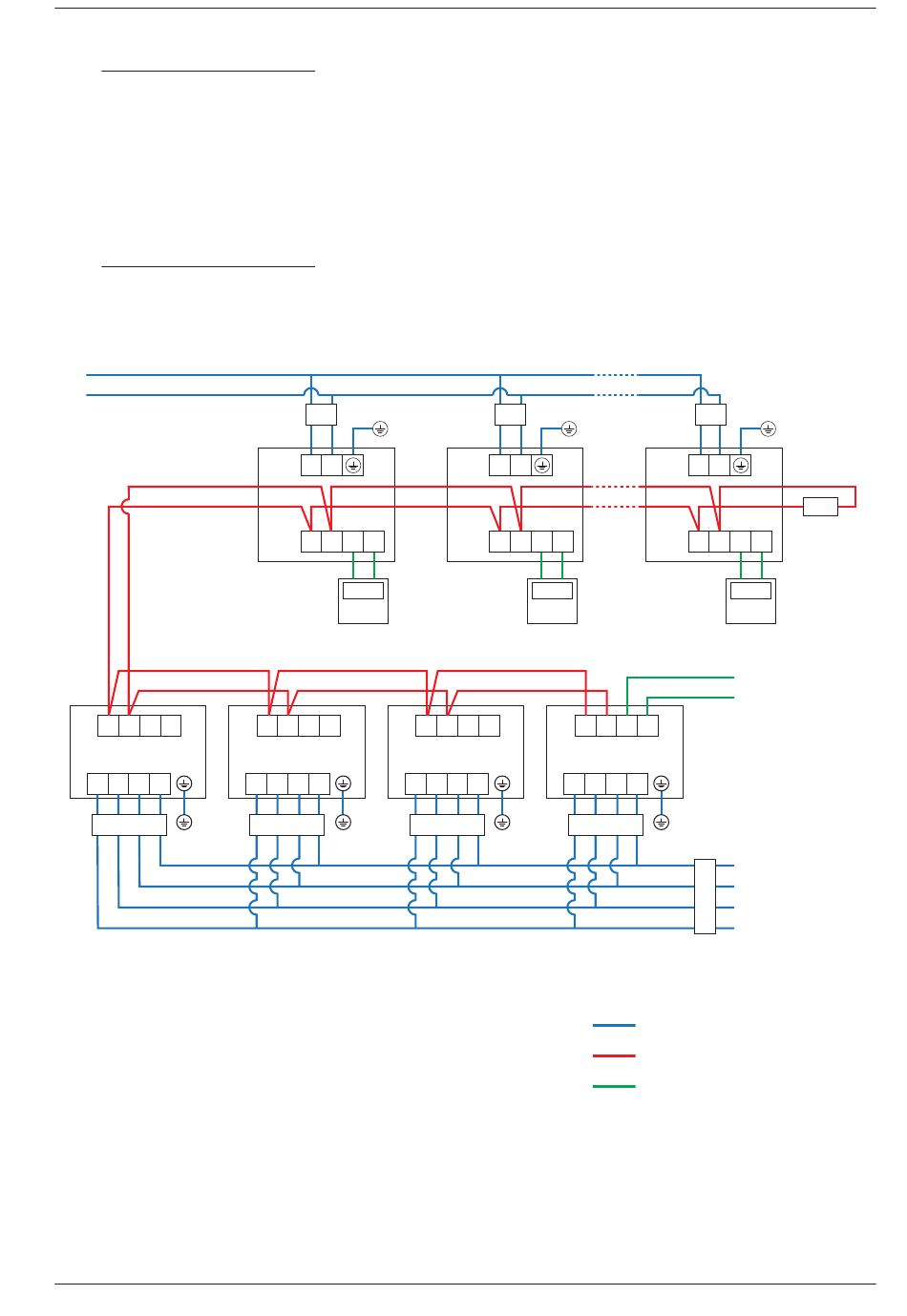

17.2. CONEXIÓN SERIAL
Las unidades de un sistema multisplit se comunican
entre sí para coordinar los parámetros operativos
necesarios para que todo el sistema funcione co-
L
N
D1 D2 G1 G2
MVAM (4)
Slave
L1 L2 L3 N
IL(2)
para mayor información acerca de los accesorios de los sistemas MVA, remitirse a la documentación específica de los
(*)
mismos;
Leyenda:
IG: interruptor general (protección de línea);
IL(1): interruptor de línea (protección de unidad interna);
IL(2): interruptor de línea (protección módulo individual);
IL(3): interruptor de línea (protección general de unidades externas);
XT1: caja de conexiones de alimentación (220-240V~50Hz/208-230V~60Hz);
XT2: caja de conexiones para conexión serial;
D1/D2: terminales para comunicación serial;
H1/H2: terminales para conexión del tablero de mandos;
G1/G2: bornes para la conexión del accesorio MVACC1, MVASZC o
MODBUSGW;
• Para proteger la unidad contra los
cortocircuitos, montada en la línea
de suministro de un disyuntor de
circuito de aislamiento con una se-
paración mínima entre los contac-
tos de al menos 3 mm en todos los
polos.
rrectamente; para que esta comunicación sea po-
sible, es necesario crear una conexión punto-pun-
to, desde la unidad externa a cada unidad interna
del sistema (como se indica en el esquema); se
recuerda que esta línea serial debe terminar con
IL(1)
XT1 L N
XT2 D1 D2 H1 H2
Unidad
interna (1)
Panel con
cable
D1 D2 G1 G2 D1 D2 G1 G2
MVAM (3)
Slave
L1 L2 L3 N L1
IL(2)
IL(1)
XT1 L N
XT2 D1 D2 H1 H2
Unidad
interna (2)
Panel con
cable
D1 D2 G1 G2
MVAM (2) MVAM (1)
Slave Master
L2 L3 N L1 L2 L3
IL(2) IL(2)
ATENCIÓN: todos los cables de las co-
nexiones seriales deben mantenerse se-
parados de los cables de alimentación
eléctrica, para evitar interferencias elec-
tromagnéticas.
una "resistencia de terminación", que será conec-
tada a la última unidad interna del sistema (dicha
resistencia se suministra con la unidad externa).
IL(1)
XT1 L N
XT2 D1 D2 H1 H2
Unidad
interna (n)
Panel con
cable
MVACC1
MVASZC
MODBUSGW
(Accesorios)
N
IL
380-415V 3N~50/60Hz
(3)
Alimentación eléctrica
Conexión serial
Conexión serial secundaria
120Ω
Resistencia de
terminación
(*)
(*)
(*)
