E. CONJUNTO ELÉCTRICO/ ELECTRÓNICO
Nº Ref. Denominación
1 150113660 Tarjeta de control Micron
2 150113670 Tarjeta de potencia Micron 2 salidas
3 150113680 Tarjeta de potencia Micron 6 salidas
4 150024710 Tarjeta de sondas Micron Pt100/Ni120
5 150110970 Fusible 0,315A 5x20
6 150117100 Tarjeta de bombeo
7 150117110 Conjunto variador Siemens G110 0,55KW
8 150093610 Fuente de alimentación 24V 4,5A
9 150117130 Relé programable Siemens Logo
10 150130120 Detector capacitivo M16x1,5
11 150130150 Amplificador
12 150114450 Cable plano tarjeta control- tarjeta potencia
13 150024740 Cable tarjeta control- tarjeta sondas
14 150114460 Cable interc. tarjeta potencia- fuente alimentación
15 16010003 Conector hembra 8 polos (mural)
16 150020720 Conector hembra 12 polos (mural)
17 150119180 Prensaestopas Pg13,5
18 150119190 Prensaestopas Pg16
19 150114470 Interruptor principal
20 150115830 Pulsador amarillo luminoso
21 150022490 Led amarillo
22 150115870 Portacontacto
23 150130160 Selector tres posiciones
24 150025630 Zumbador 24VDC
15 16
17
18
24

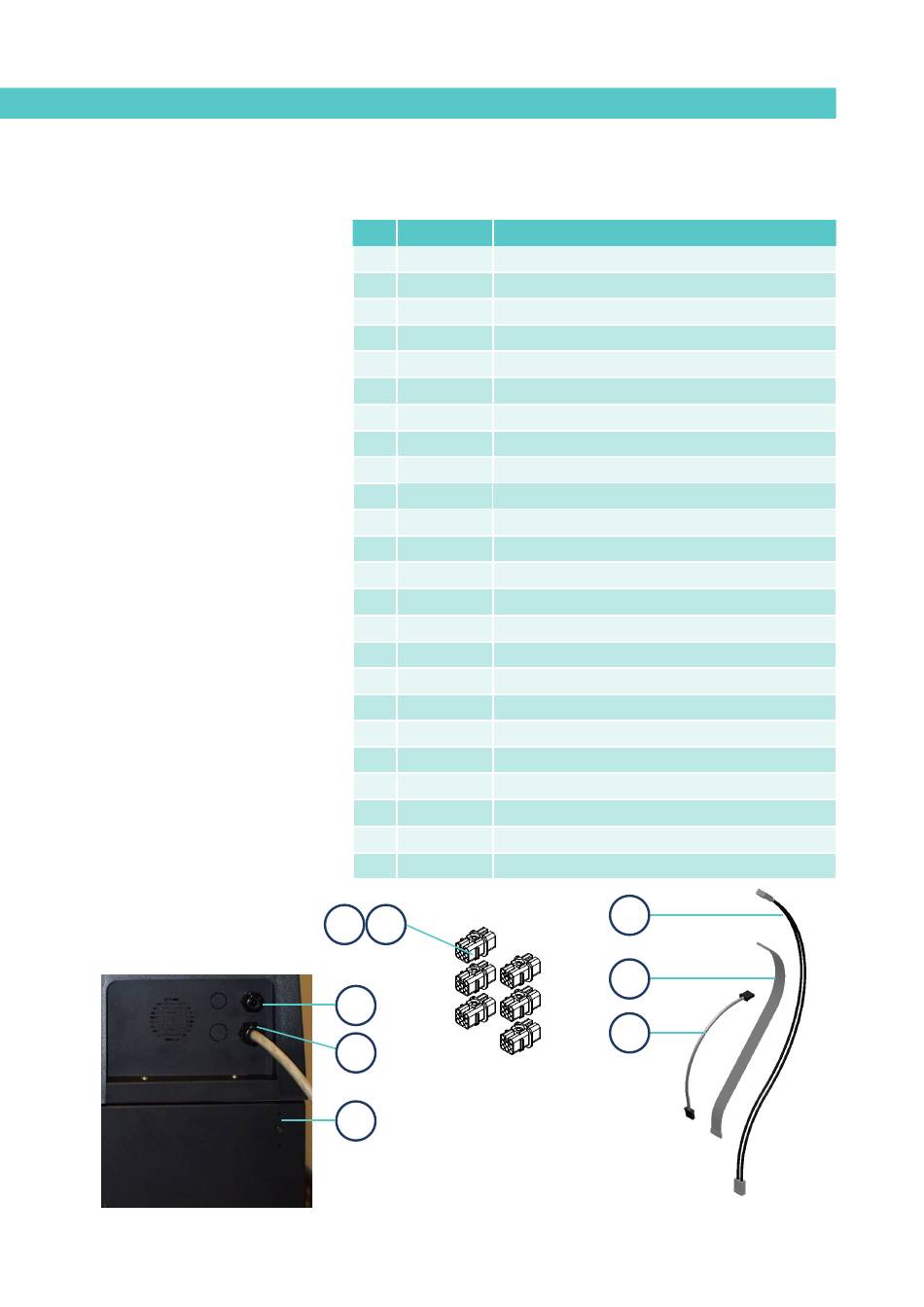

LISTADO DE RECAMBIOS
14
12
13
