Suplemento del manual de usuario
InformacIón sobre segurIdad ....... 1
acerca de este suplemento.................... 2
compuestos ................................................. 3
uso previsto ................................................. 3
montaje de un cuadro ............................. 4
Temperaturas extremas ........................... 4
soportes para bicicletas .......................... 4
Inspección y daños por choque ........... 5
Pintado o nuevo acabado ...................... 5
número de serIe ........................................ 6
guIado de los cables ............................. 6
TIJa del sIllÍn ................................................ 8
Posición/ángulo del sillín ........................ 8
80 mm de InsercIón mÍnIma ............. 9
cortar la tija del sillín ................................ 9
Piezas de la tija del sillín ........................10
cambiar la posición del sillín ...............11
Tenga en cuenta que las especificaciones y la información de este manual están sujetas a
cambios para mejorar el producto. Para ver la información más actual del producto, visite
http://www.cannondale.com/tech/.
¡LEA ESTE MANUAL DETENIDAMENTE!
Contiene información importante sobre seguridad.
Consérvelo para futuras consultas.

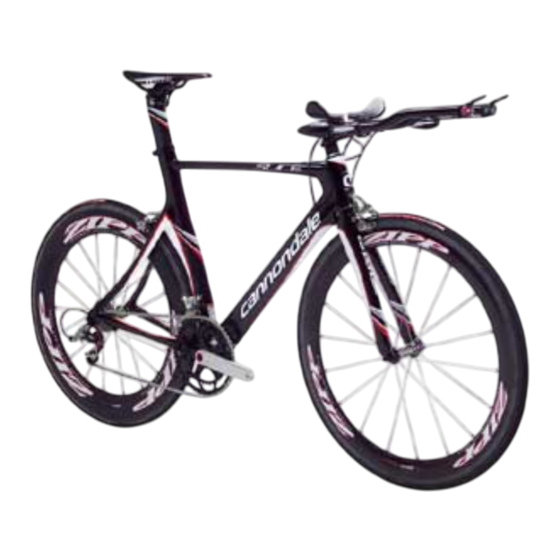

slice carbon
120849.PDF
CONTENIDOS
caJa del eJe del PedalIer sI .............12
compatibilidad .........................................12
rodamientos ............................................... 9
Herramientas sI ........................................11
adaptador para estándar 68 mm.......12
conJunTo de comPresIón sI ............14
ProTeccIón de la vaIna .......................16
freno Trasero ...........................................17
geomeTrÍa/esPecIfIcacIón ...............18
PIeZas de recambIo.................................19
Publicidad
Tabla de contenido
Manuales relacionados para Cannondale SLICE CARBON
Resumen de contenidos para Cannondale SLICE CARBON
-
Página 1: Tabla De Contenido
¡LEA ESTE MANUAL DETENIDAMENTE! Contiene información importante sobre seguridad. Consérvelo para futuras consultas. slice carbon Suplemento del manual de usuario 120849.PDF CONTENIDOS InformacIón sobre segurIdad ..1 caJa del eJe del PedalIer sI .....12 acerca de este suplemento....2 compatibilidad .........12 Indicación importante sobre materiales... -
Página 2: Información Sobre Seguridad
(cuadro, potencia, bicicleta Cannondale al usuario, un horquilla, manillar, tija del sillín, etc.). consulte distribuidor Cannondale debe montarla a su distribuidor cannondale si necesita por completo y comprobar que funciona ayuda. correctamente. le recomendamos que lea la segunda ParTe, sección d, "examine la bicicleta para... -
Página 3: Uso Previsto
Infórmese en su distribuidor cannondale sobre el uso que las bicicletas y cuadros para el PrImer TIPo le quiere dar a la bicicleta. -
Página 4: Montaje De Un Cuadro
Soportes para bicicletas antes de montar un cuadro, hable con su los elementos de amarre de un soporte para distribuidor cannondale y con los fabricantes bicicletas convencional pueden generar una de componentes haciendo hincapié en su presión lo suficientemente fuerte como para estilo de conducción, su habilidad, su peso... -
Página 5: Inspección Y Daños Por Choque
de... -
Página 6: Número De Serie
Para obtener más información acerca del registro de la garantía, consulte el manual de usuario de su bicicleta Cannondale. guiado de los cables... - Página 7 10849.PDF Abertura para el freno Funda del freno trasero trasero en el cuadro Cable Terminal Abertura para el desviador delantero en el cuadro Cable Terminal Abertura en el tubo horizontal Funda del freno Cable freno Terminal KP063/ trasero Guía...
-
Página 8: Tija Del Sillín
tija del sillín 6 Nm Apriete homogéneamente los dos tornillos de la abrazadera INSERCIÓN MÍNIMA 80 mm 6 Nm Limpie la tija del sillín y aplique pasta de montaje para tijas del sillín de carbono (KF115/) antes de introducirla en el cuadro Posición y ángulo del sillín la tija del sillín se puede ajustar para colocar el sillín en la posición de TrIaTlón o de conTrarreloJ. -
Página 9: 80 Mm De Inserción Mínima
10849.PDF 80 mm de inserción mínima la profundidad de inserción mínima de la tija del sillín en el cuadro es de 80 mm. las tijas del sillín tienen marcada una línea permanente de "InsercIón mÍnIma" a 80 mm de la base de una tija del sillín sin cortar. -
Página 10: Piezas De La Tija Del Sillín
6 Nm 6 Nm REFLECTOR 6 Nm KP062/... -
Página 11: Cambiar La Posición Del Sillín
10849.PDF CONTRARRELOJ TRIATLÓN Cambiar la posición del sillín 1. retire los tornillos de la abrazadera del sillín (2) y quite el cilindro de la abrazadera (3), la abrazadera superior (9), la abrazadera inferior (8) y el Porta- cilindro (4). botellas 3. -
Página 12: Caja Del Eje Del Pedalier Si
Adaptador de estándar de SI BB30 a 68 mm este adaptador (kit cannondale Kf365/) adapta los juegos de bielas para ejes de pedalier bb30 para usarlos en ejes de pedalier de 68 mm. el adaptador no es una pieza de reparación y solo funciona en cuadros sin daños y en buenas condiciones. - Página 13 10849.PDF DRIVE SIDE KF365/ QC616/ KB6180/ KP018/ (cerámico) KT011/ KT010/ KT013/ HERRA- MIENTA Loctite 609 (verde) ranura HERRAMIENTA CAJA DEL EJE 8 mm DEL PEDALIER ADAPTADOR LADO DE LA TRANSMISIÓN KF365/...
-
Página 14: Conjunto De Compresión Si
ADVERTENCIAS UTILICE ÚNICAMENTE EL CONJUNTO DE COMPRESIÓN ORIGINAL DE CANNONDALE. no lo sustituya por una araña ni utilice cualquier otro conjunto de compresión o de cuña de expansión. - Página 15 PIPA DE DIRECCIÓN Para más información acerca de las horquillas de carbono para carretera de Cannondale, consulte el suplemento para horquillas de carbono de carretera del manual de usuario (120860.pdf) entregado con su bicicleta o descárguelo desde nuestra página web http://www.cannondale.com/tech_center/...
-
Página 16: Protección De La Vaina
Póngase en contacto con su distribuidor cannondale para conseguir un repuesto en caso de que se pierda o se dañe. el protector de vaina transparente (arriba a la derecha) proporciona una protección limitada contra los daños en el cuadro o en los acabados provocados por la cadena. -
Página 17: Adaptador De Anclaje Del Freno Trasero
10849.PDF adaptador de anclaje del freno trasero Para instalar un freno trasero: 1. Quite el tornillo adaptador (1) con una llave allen de 4 mm. 2. separe el adaptador de anclaje del freno (2) del cuadro. 3. Instale una arandela de abanico (3) sobre el tornillo del freno y monte el freno sobre el adaptador. -
Página 18: Geometría/Especificación
geometría/especificación PIeZa Tamaño de las ruedas 700c 700c 700c 700c 700c longitud del tubo horizontal (cm)** 50,5 53,5 55,0 56,5 58,0 Talla medida (cm) 51,5 53,5 55,5 57,5 Ángulo del tubo del sillín* 75° 75° 75° 75° 75° Ángulo de la pipa de dirección 71,5°... -
Página 19: Piezas De Recambio
InsT. adaPTador sIbb/68 Qc787/ Herram. eXTracc. TaPas P. Juegos bIelas carbono sI KP009/ adaPTador, llave de eJe PedalIer sI a 68 mm si desea una lista actualizada de los kits disponibles para su bicicleta, visite nuestro Tech center en: http:// www.cannondale.com/bikes/tech/... - Página 20 PedIdo sI HolloWgram Juegos de bIelas sI HolloWgram Ka014/170slv Juego de bIelas, sl, carreTera 39/53, 170 Ka014/172slv Juego de bIelas, sl, carreTera 39/53, 172 Ka014/175slv Juego de bIelas, sl, carreTera 39/53, 175 Ka015/170slv Juego de bIelas, sl, carreTera 34/50, 170 Ka015/172slv Juego de bIelas, sl, carreTera 34/50, 172 Ka015/175slv...
