- Página 1 INSTRUCCIONES DE MONTAJE I-LINE KTIBU...
-
Página 3: Información Del Suministro
Skandia Elevator AB y que se celebre un acuerdo entre el cliente y Skandia Elevator AB sobre cómo corregir las posibles anomalías. La garantía tiene vigencia para piezas que se hayan dañado o roto a causa de defectos de diseño o fabricación. -
Página 5: Tabla De Contenido
Índice ¡Le agradecemos que haya elegido Skandia Elevator! Para que su equipo transportador funcione de forma satisfactoria es preciso que se monte correctamente y reciba un mantenimiento cuidadoso. Para que nuestra garantía tenga vigencia deben seguirse estas instrucciones de montaje y las instrucciones de mantenimiento que se entregan por separado. -
Página 6: Vista General Del Equipo

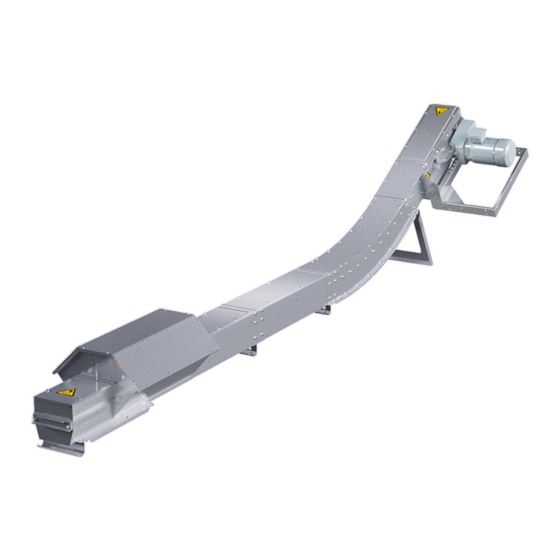

Vista general del equipo Secciones Ref. Sección de tensado Entrada lateral Sección de transportador Sección curvada Sección de transportador Sección de accionamiento Escotilla de rebose Motor con engranaje Salida SKANDIA ELEVATOR – KTIBU... -
Página 7: Información Sobre La Seguridad
Las conexiones hacia maquinaria, desde maquinaria y entre maquinaria deben ser fijas y estar completamente cerradas. Si la configuración de la instalación no permitiera cumplir lo anterior en una salida, finalícela con un tubo de 1 m. SKANDIA ELEVATOR – KTIBU... -
Página 8: Seguridad Eléctrica
Asegúrese de que el guardamotor esté regulado en concordancia con el amperaje previsto para el motor. ¡IMPORTANTE! Si la máquina se monta a la intemperie, el motor/la transmisión/el motor con engranaje deberá ir provisto de una cubierta de protección. SKANDIA ELEVATOR – KTIBU... -
Página 9: Antes Del Montaje
¡ATENCIÓN! Los tornillos utilizados para fijar la placa de unión no se necesitan al realizar el montaje. Monte las placas de unión de igual modo y en el mismo extremo que las placas de unión premontadas. SKANDIA ELEVATOR – KTIBU... - Página 10 Ordene las piezas del equipo en el orden de montaje. Quite las placas de techo y fondos intermedios. SKANDIA ELEVATOR – KTIBU...
-
Página 11: Dimensiones De Secciones Curvadas E Inclinadas
15° 1000 1000 1400 1352 2000 1932 13600 13136 3520 30° 1309 1250 1000 1000 1400 1212 2000 1732 1000 7000 6062 3500 45° 1963 1768 1000 1034 1000 1400 2000 1414 1414 5000 3535 3535 SKANDIA ELEVATOR – KTIBU... -
Página 12: Conexión De Máquina
• De ser posible, centre el orificio de conexión en la placa de techo de la entrada lateral. • La conexión/alimentación a través de uno de los techos inclinados en la entrada lateral puede ocasionar pérdidas de capacidad. Monte las piezas de conexión según el capítulo ”Montaje de máquina”. SKANDIA ELEVATOR – KTIBU... -
Página 13: Conexión A La Máquina Posterior
Conexión a la máquina posterior Conecte el transportador a la siguiente máquina según las instrucciones de montaje de ésta. SKANDIA ELEVATOR – KTIBU... -
Página 15: Montaje De Máquina
¡ATENCIÓN! Espere antes del colocar los tornillos que sujetan el fondo intermedio en la sección de tensado; dos tornillos en cada lado. ¡IMPORTANTE! Si el montaje se hace a la intemperie, las uniones en los lados, techo y entrada deberán obturarse con silicona. SKANDIA ELEVATOR – KTIBU... - Página 16 Una tramos de cadena en el fondo del transportador. ¡ATENCIÓN! Las consolas de la cadena deberán ”empujar” las piezas de arrastre hacia la sección de accionamiento. ¡ATENCIÓN! Use una cuerda para tender la cadena por la sección curvada. SKANDIA ELEVATOR – KTIBU...
- Página 17 Monte los fondos intermedios desde la sección curvada y hacia afuera. ¡IMPORTANTE! Encaje correctamente los empalmes endentados. SKANDIA ELEVATOR – KTIBU...
- Página 18 Encaje la cadena del transportador en la rueda de cadena de la sección de tensado. Si fuera necesario, córtela a la longitud correcta y únala. ¡IMPORTANTE! Asegúrese de que la cadena del transportador quede centrada, pueda deslizarse libremente y que no entre en contacto con los lados del transportador. SKANDIA ELEVATOR – KTIBU...
- Página 19 Una cadena de transportador nueva precisa un periodo de rodaje y luego un reajuste. ¡IMPORTANTE! Haga un control de la cadena del transportador al cabo de 50 horas de funcionamiento. Para información más detallada sobre el mantenimiento vea las instrucciones de mantenimiento que se entregan por separado. SKANDIA ELEVATOR – KTIBU...
- Página 20 ¡IMPORTANTE! • Coloque una moldura de goma en las ranuras junto a las uniones. • Si el montaje se hace a la intemperie, las uniones en los lados, techo y entrada deberán obturarse con silicona. SKANDIA ELEVATOR – KTIBU...
- Página 24 SKANDIA ELEVATOR AB KEDUMSVÄGEN 14, ARENTORP PHONE +46 (0)512 79 70 00 INFO@SKANDIA-ELEVATOR.SE S-534 94 VARA, SWEDEN FAX +46 (0)512 134 00 WWW.SKANDIA-ELEVATOR.SE...
