Chaque dispositif dispose de :
• 1 Connecteur d'entrée de type F (TV IN + DC) auxquels le signal TV provenant d'une antenne terrestre;
• 1 connecteur de sortie F (TV OUT) utilisable pour raccorder d'autres modules satellites en auto-mélange;
• LED de fonctionnement et de signalisation (voir tableau récapitulatif chapitre 4) ;
• 3 connecteurs RCA (jaune -> Video, Blanc -> Canal Audio gauche, rouge -> Canal Audio droit;
• 1 slot Common Interface (seulement pour SIG7540);
• Trous pour les vis de fixation du module au sub-rack;
• Fentes pour les extracteurs.
NOTE : Pour insérer la CAM dans le logement Common Interface, consulter le Chapitre 4.1.
ATTENTION : pour la liste complète des caractéristiques techniques, consulter les dernières pages de ces ins-
tructions (voir chapitre SPÉCIFICATIONS TECHNIQUES).
Le module s'installe dans le sub-rack de la série NewHead Line (SIG7901 ou SIG7902) comme le montrent les
photos ci-dessous. Extraire le module de l'emballage et l'installer dans la position désirée. L'emballage contient
le matériel suivant :
• Module (SIG7531 ou SIG7540) ;
• Charge 75Ohms (CA75F);
• Fil de liaison KPR20.
Après avoir installé le module, visser
les vis contenues dans l'emballage des
accessoires. L'installation est de type
"plug & play", le module est déjà opé-
rationnel et fonctionne.

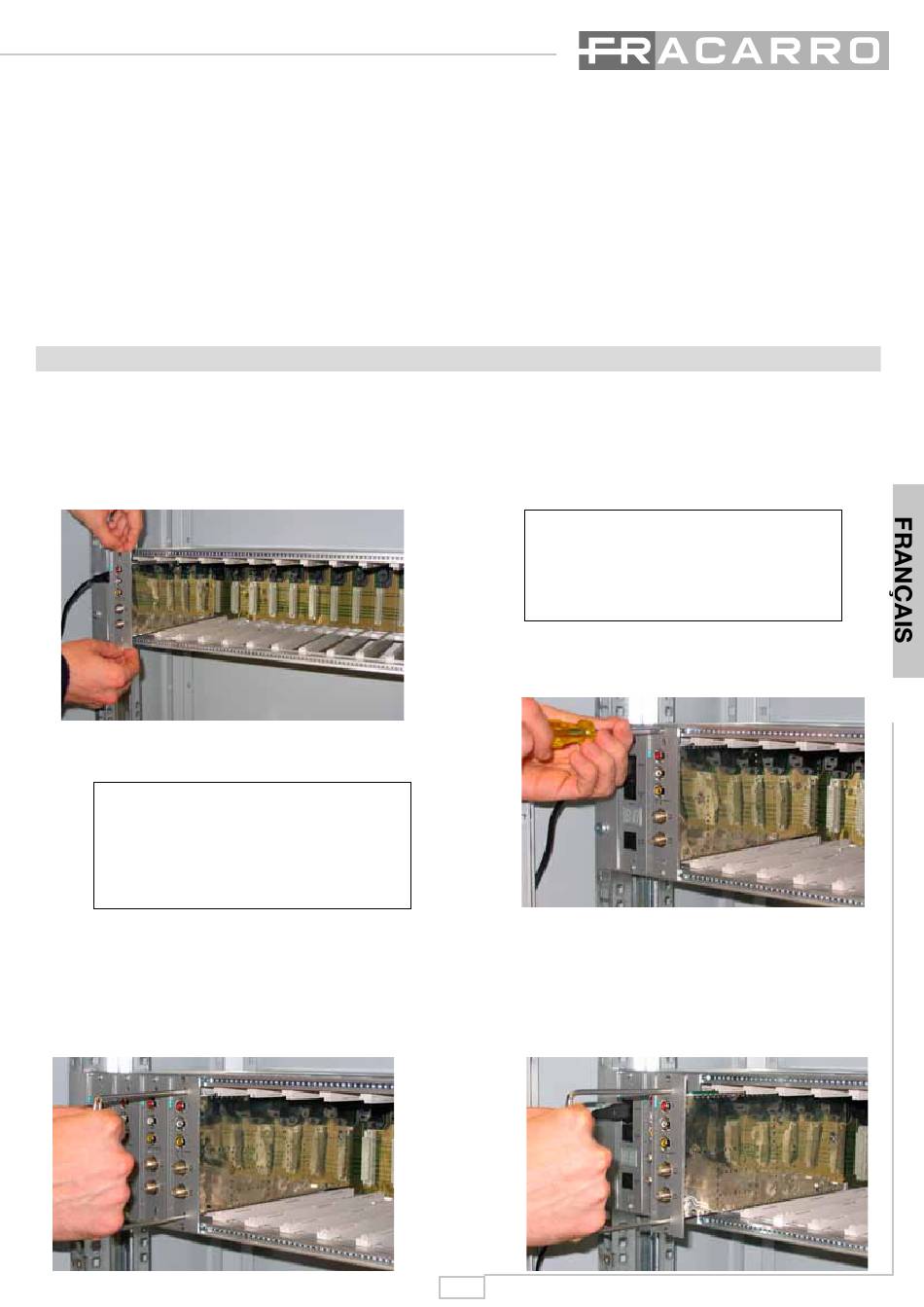

Pour extraire le module, utiliser les poignées fournies avec l'armoire rack Headline. Enlever les vis du panneau avant
du module à remplacer et insérer les extracteurs dans les fentes rectangulaires ; tourner les extracteurs de 90° de
façon à former une poignée (voir les images suivantes). Tirer la poignée avec la main pour extraire le module. Faire
attention à la force utilisée : après l'effort nécessaire pour détacher le module des connecteurs du panneau de fond,
le module s'enlève très facilement. Pendant l'extraction du module faire attention à ne pas toucher les couvercles de
fermeture qui pourraient provoquer de petites excoriations sur la peau.

3. INSTALLATION DU PRODUIT

Fig. 1
31
Insérer les modules dans les guides
des fiches et les pousser délicate-
ment pour les accrocher au back-
panel.
Fig. 2
