Guía de inicio rápido

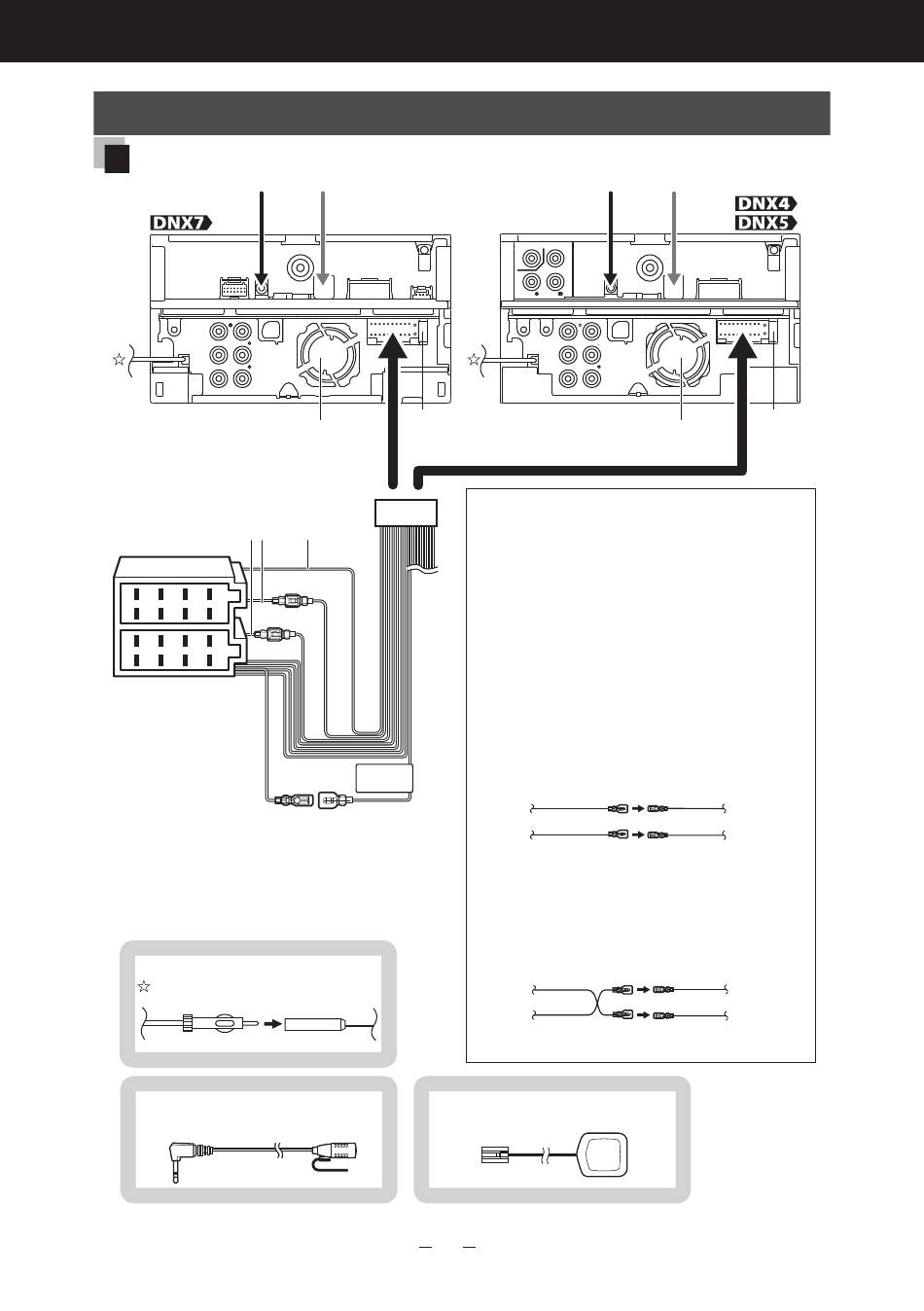

Conexión
Conectar los cables a los terminales (1)
Accesorio 9
8 6 4
7 5 3
8 6 4
7 5 3
A: Negro
(cable de toma de tierra)
*solo DNX7280BT
B: Amarillo
(cable de la batería)
C: Rojo
(cable de encendido)
Entrada de antena FM/AM
Accesorio 9:
micrófono Bluetooth
Accesorio 7
Ventilador de
refrigeración
Accesorio 1
C B
A
2
1
2
1
ILLUMI
Naranja/
Naranja/blanco
blanco
(cable de control de
la atenuación)
Accesorio 9
Fusible
(15 A)
2 AVISO para la conexión del conector ISO
La disposición de las patillas de los conectores ISO
depende del tipo de vehículo. Asegúrese de efectuar
las conexiones de manera apropiada para evitar que
se dañe la unidad. El ajuste de fábrica para la conexión
del mazo de conductores se describe más abajo en
(1). Si las patillas del conector ISO están dispuestas
tal como se describe en (2), efectúe la conexión de la
manera indicada en la ilustración. Asegúrese de volver a
conectar el cable como se indica en (2) a continuación
para instalar la unidad en vehículos Volkswagen, etc.
(1): Ajuste predeterminado
La roja (patilla A-7) del conector ISO del vehículo está
interconectada con el encendido, mientras que la
amarilla (patilla A-4) está conectada a la fuente de
alimentación constante.
Rojo (cable del
encendido)
Unidad
Amarillo (cable de
la batería)
(2)
La roja (patilla A-7) del conector ISO del vehículo
está conectada a la fuente de alimentación
constante, mientras que la amarilla (patilla A-4) está
interconectada con el encendido.
Rojo (cable del
encendido)
Unidad
Amarillo (cable de
la batería)
Accesorio 7: antena GPS
60
Accesorio 7
Fusible
Ventilador de
(15 A)
refrigeración
Rojo (patilla A- 7)
Vehículo
Amarillo (patilla A- 4)
Rojo (patilla A -7)
Vehículo
Amarillo (patilla A- 4)
