Rain Bird RC-4Bi Manual De Instrucciones

RC-4Bi, RC-7Bi, RC-1260Bi
MANUAL DE INSTRUCCIONES

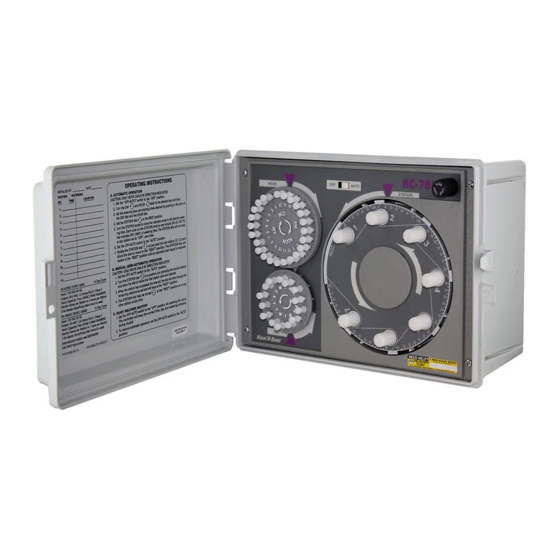

Figura 1
DESCRIPCIÓN DE LOS CONTROLES
Consulte la Figura 1
A. HORA, con 23 CLAVIJAS DE ARRANQUE DE CICLO
El dial HORA (HOUR) contiene 23 clavijas, que permiten programar "arranques" automáticos a cualquier hora
(excepto a medianoche, que el la hora de cambio de ciclo). El dial dispone de caracteres en relieve que
permiten una rápida identificación de las horas, AM o PM, mediodía y medianoche. Las clavijas son cautivas,
y la programación consiste en pulsar las clavijas correspondientes al horario de riego deseado.
B. RELOJ DE CICLO CON 14 CLAVIJAS DE PROGRAMACIÓN
El dial del RELOJ DE CICLO (CALENDAR DAY) contiene 14 clavijas cautivas, que permiten programar el
riego diario o en cualesquiera días dentro de un ciclo de 2 semanas. Cada clavija representa un período de 24
horas, que comienza a contar a partir de medianoche. El dial dispone de caracteres en relieve, adyacentes a
cada uno de los días de la semana.
C. DIAL SELECTOR / INDICADOR DE ESTACIÓN
El dial selector / indicador de ESTACIÓN (STATION) contiene el control de duración de la programación (D)
para cada una de las estaciones. Durante el ciclo de programación, el dial va girando automáticamente,
mostrando en cada momento en su parte superior, bajo la aguja indicadora, la estación que se encuentra
activada. Cuando la indicación REST (REPOSO) se sitúa bajo la aguja, el programador se encuentra
desconectado, y no está produciendo riego alguno. Este dial también se emplea para la selección manual de
cualquier estación en operación semiautomática.
D. MANDOS DE AJUSTE DEL TIEMPO DE RIEGO POR ESTACIÓN
Controles individuales de TIEMPO DE RIEGO (TIME) por estación. La duración del riego puede ajustarse
hasta 60 minutos, adaptándose a las necesidades de riego de cualquier entorno. El ajuste de cada control
desplaza una flecha blanca de pequeño tamaño a lo largo de una escala de tiempo situada en el dial de
ESTACIÓN (C), que proporciona una indicación visual del ajuste de duración del riego. Dicha escala se
encuentra dividida en intervalos de 5 minutos. Cada mando dispone de un trinquete que permite el ajuste de
precisión del tiempo de riego, en incrementos de 1 minuto. La posición OFF elimina la estación del riego
programado. Cuando el dial alcanza una estación omitida, avanza rápidamente hasta la siguiente estación
programada.
E. SELECTOR DE MODO DE FUNCIONAMIENTO
El selector de MODO (MODE), de dos posiciones, gobierna el modo de funcionamiento del programador. En
posición AUTO se ejecuta el riego automático programado, así como el riego "programado" de estaciones
seleccionadas manualmente. La posición OFF se utiliza para detener el riego durante épocas lluviosas. Esta
posición impide la actuación del programador sobre el sistema de riego sin interrumpir el funcionamiento del
reloj.
F. FUSIBLE
Fusible 1,5 A (Slow Blow), que protege el programador de los daños potenciales producidos por una eventual
sobrecarga de intensidad. Cuando salte el fusible será preciso cambiarlo una vez se solucione la causa del
problema.
