5156631-UIMS-C-0716

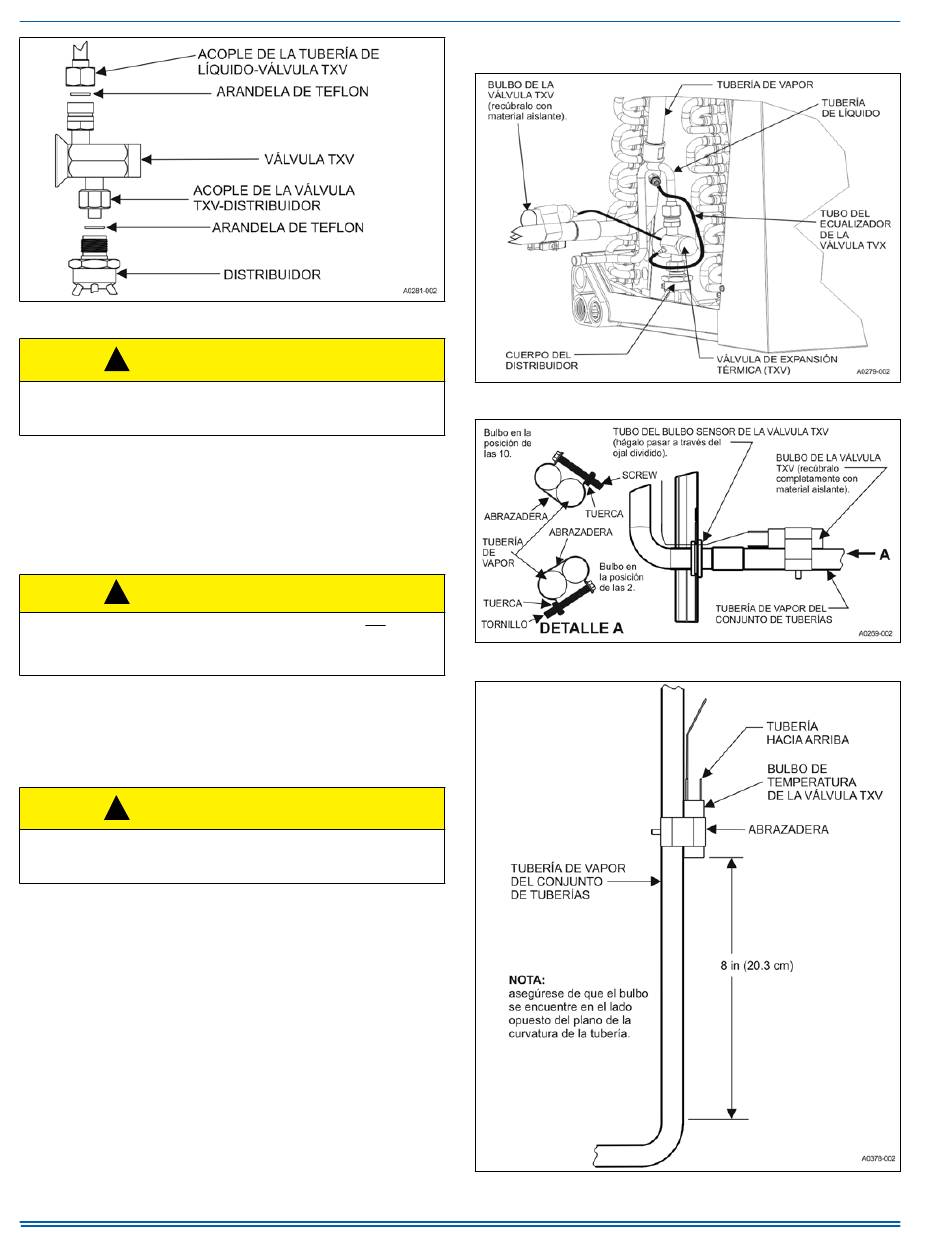

FIGURA 5: Instalación de válvulas TXV
PRECAUCIÓN
!
Evite el apriete en exceso. No utilice pinzas de junta deslizante.
Podrían deformar el cuerpo de aluminio del distribuidor y la conexión
de latón, y producir fugas.
5. Coloque en la tubería de líquido la tuerca que fue retirada en el
paso 3. Coloque en su lugar en la válvula TXV la arandela de teflón
suministrada en el kit TXV, y fije la tubería de líquido a la parte
superior de la válvula de expansión térmica. Ajuste la posición del
conjunto de modo que la tubería de líquido quede alineada
correctamente con el orificio en el panel de acceso. Apriete la
conexión de la tubería de líquido con los dedos y después 1/4 de
vuelta adicional con la llave para un correcto sellado.
PRECAUCIÓN
!
El núcleo de la válvula Schrader de la tubería de vapor NO se debe
instalar con el tubo del ecualizador de la TXV. Si no se retira dicho
núcleo o se instala pudiera producirse un desempeño deficiente del
sistema y fallas.
6. Retire del puerto del ecualizador de la válvula TXV en la tubería de
vapor el núcleo de válvula Schrader.
7. Conecte el tubo del ecualizador de la TXV a la tubería de vapor.
Apriete con los dedos la tuerca (1/4" SAE) del acople de la
conexión del ecualizador y después 1/3 de vuelta adicional con la
llave para un correcto sellado. Vea la figura 6.
PRECAUCIÓN
!
En todos los casos, nunca instale el bulbo sensor de la válvula TXV
antes de haber realizado todas las soldaduras de la tubería de vapor
y esta se haya enfriado lo suficiente.
8. Haga pasar el tubo del bulbo sensor de la válvula TXV a través del
orificio del ojal (del tipo dividido)en el panel de acceso.
9. Fije el bulbo a la tubería de vapor en un lugar próximo al gabinete
de la unidad interior, con el uso de la o las abrazaderas
suministradas con el conjunto de válvula TXV. Asegúrese de lograr
el máximo contacto del bulbo con la tubería. Vea las figuras 6 y 7
y lleve a cabo lo siguiente:
a.
En toda oportunidad que sea posible, instale el bulbo sobre
una zona horizontal de la tubería de vapor. Asegúrese de
que el bulbo quede instalado en la posición de las 10 o de las
2 (dial de reloj).
b.
Si el bulbo se instala sobre una porción vertical de la tubería,
asegúrese de que se encuentre a una distancia de al menos
8 in (20 cm) del codo en la salida del serpentín. Coloque el
bulbo con su tubo hacia arriba, de modo que el bulbo
funcione como depósito de la carga. Vea la figura 8.
c.
Se debe aislar el bulbo con el material aislante térmico
suministrado, a fin de protegerlo contra los efectos de la
temperatura ambiente. Cúbralo completamente para un buen
aislamiento.
8
10. Haga pruebas de detección de fugas una vez instalado el conjunto
de tuberías.
FIGURA 6: Instalación del bulbo de las válvulas TXV
FIGURA 7: Colocación correcta del bulbo
FIGURA 8: Bulbo de temperatura en orientación vertical
Johnson Controls Unitary Products
