Disposición de los cables
Sujete entre sí los cables del compartimento de conectores con la
•
abrazadera de cables de dicho compartimento.
Vuelva a colocar la cubierta del compartimento de conectores del
•
monitor. Preste especial atención a que los cables de señal se
sitúen debajo de la protuberancia de la cubierta.
Empuje los cables dentro de los sujetadores situados en la parte
•
posterior del pie rotatorio y de inclinación.
Sujete entre sí los cables por encima y por debajo del pie,
•
mediante dos tiras de velcro situadas en el interior de la cubierta
del pie (empaquetadas en la caja de accesorios).
Por último, vuelva a colocar en su sitio la cubierta del pie.
•
Colocación de las cubiertas
La cubierta del pie está embalada por separado, dentro de la caja
1
de accesorios. Desembale la cubierta del pié.
Empuje la parte superior de la cubierta del pie hacia dentro, de
2
forma que los ganchos de la misma se sitúen justo debajo de las
protuberancias de la parte posterior del pie.

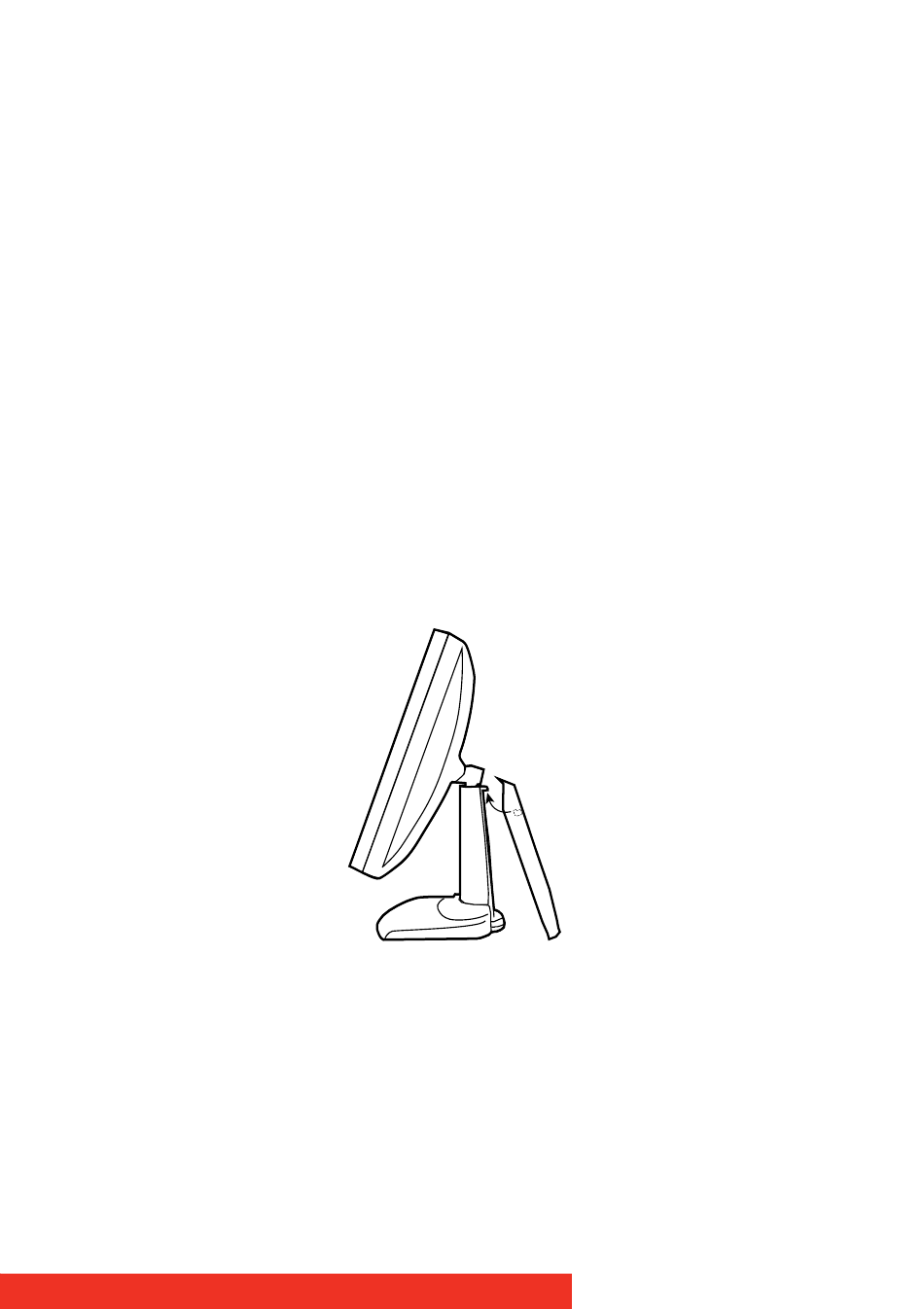

Figura 13: Instalación de la cubierta
(2)
Nio
17
