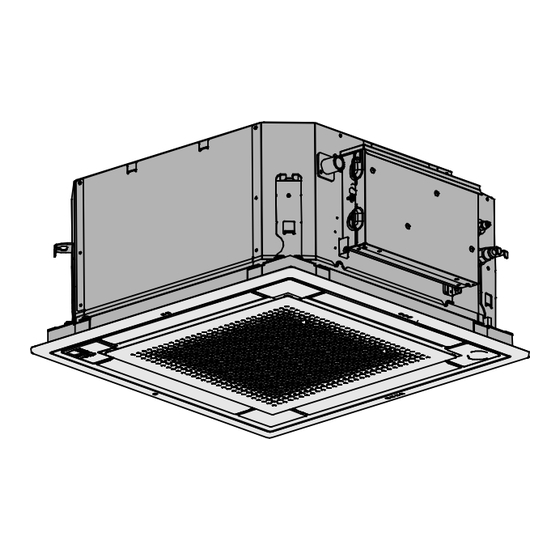

- Página 1 Manual de instalación y funcionamiento Equipos de aire acondicionado tipo Split FFA25A2VEB FFA35A2VEB Manual de instalación y funcionamiento FFA50A2VEB Español Equipos de aire acondicionado tipo Split FFA60A2VEB ...
- Página 2 3P480520-1A...
-
Página 3: Tabla De Contenido
Tabla de contenidos 12 Funcionamiento Tabla de contenidos 12.1 Rango de funcionamiento ............16 12.2 Funcionamiento del sistema............17 12.2.1 Acerca del funcionamiento del sistema ....... 17 12.2.2 Acerca del funcionamiento de refrigeración, 1 Acerca de la documentación calefacción, solo ventilador y automático ....17 Acerca de este documento............ -
Página 4: Para El Instalador
Este documento forma parte de un conjunto de documentos. El conjunto completo consiste en: Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a ▪ Precauciones generales de seguridad: través de su distribuidor. -
Página 5: Esquema Del Sistema
4 Preparación Unidades Refrigeración Calefacción Esquema del sistema exteriores RZQG71~140 Temperatura –15~50°C BS –19~21°C BS externa –20~15,5°C BH Temperatura 18~37°C BS 10~27°C BS interior 12~28°C BH RZQSG71~140 Temperatura –15~46°C BS –14~21°C BS externa –15~15,5°C BH Temperatura 20~37°C BS 10~27°C BS interior 14~28°C BH RZQ200~250 Temperatura –5~46°C BS –14~21°C BS externa –15~15°C BH Temperatura 20~37°C BS 10~27°C BS interior 14~28°C BH Para combinación con unidad exterior con R32, consulte la siguiente... -
Página 6: Instalación
5 Instalación Unidad interior Iluminación (la figura muestra una luz de techo, pero la 4× presencia de una luz de techo empotrada no está prohibida) Ventilador de aire Volumen estático (ejemplo: tabla) ▪ Distancia mínima y máxima hasta el suelo: ▪... -
Página 7: Pautas Al Instalar La Tubería De Drenaje
5 Instalación No permitido Entonces ▪ Condensación. Tome medidas contra la condensación. Aísle Si A toda la tubería de drenaje del edificio. BYFQ60B ▪ Tubería ascendente. Si es necesario para la pendiente, puede 585 mm 5 mm 57,5 mm instalar una tubería ascendente. (= mín.) ▪... -
Página 8: Comprobación De Fugas De Agua
5 Instalación 4 Vierta de forma gradual alrededor de 1 l de agua a través de la salida de descarga de aire y compruebe si hay fugas. ≤4 mm A-A' Conexión de la tubería de drenaje (fijada a la unidad) Manguera de drenaje (accesorio) Regadera de plástico Abrazadera de metal (accesorio) Salida de drenaje para mantenimiento (con tapón de... -
Página 9: Precauciones Al Conectar Las Tuberías De Refrigerante
5 Instalación 2 Elimine las rebabas con la superficie que se vaya a cortar hacia 5.2.2 Precauciones al conectar las tuberías de abajo para que las esquirlas no entren en la tubería. refrigerante INFORMACIÓN Lea también las precauciones y requisitos en los siguientes capítulos: Corte exactamente en ángulos rectos. -
Página 10: Cómo Conectar Las Tuberías De Refrigerante A La Unidad Interior
5 Instalación 5.2.7 Cómo conectar las tuberías de 5.3.1 Acerca de la conexión del cableado refrigerante a la unidad interior eléctrico Flujo de trabajo habitual ADVERTENCIA: MATERIAL INFLAMABLE La conexión del cableado eléctrico consta normalmente de las El refrigerante R32 (si corresponde) dentro de la unidad es siguientes fases: ligeramente inflamable. -
Página 11: Cómo Conectar El Cableado Eléctrico En La Unidad Interior
6 Configuration 1~ 50 Hz 5.3.5 Cómo conectar el cableado eléctrico en la 220-240 V unidad interior AVISO ▪ Siga el diagrama del cableado eléctrico (se adjunta con la unidad, está en el reverso de la tapa de servicio). ▪ Para obtener instrucciones sobre cómo conectar el panel decorativo y el kit de sensor, consulte la hoja de instrucciones de cableado (suministrada con la unidad, dentro de la bolsa de accesorios). -
Página 12: Puesta En Marcha
7 Puesta en marcha Descripción general: puesta en marcha Este capítulo describe lo que tiene que hacer y saber para poner en marcha el sistema después de instalarlo. Flujo de trabajo habitual Flujo de aire en todas direcciones Flujo de aire en 3 direcciones (1 salida de aire cerrada) (es La puesta en marcha comprende normalmente las siguientes fases: necesario el kit de almohadilla de bloqueo opcional) Comprobación de "Lista de comprobación antes de la puesta... -
Página 13: Lista De Comprobación Antes De La Puesta En Servicio
7 Puesta en marcha AVISO INFORMACIÓN Si no puede hacer funcionar la unidad en modo de prueba, Retroiluminación. Para llevar a cabo una acción de consulte "7.5 Códigos de error durante la ejecución de una ENCENDIDO/APAGADO en la interfaz de usuario, la prueba de funcionamiento" en la página 14. -
Página 14: Códigos De Error Durante La Ejecución De Una Prueba De Funcionamiento
▪ Hay disponible un subconjunto de los datos técnicos más Dirección de grupo Volver Ajuste recientes en el sitio web regional Daikin (accesible al público). Pulse. La unidad vuelve a su ▪ Hay disponible un conjunto completo de los datos técnicos más funcionamiento normal y recientes en el sitio web regional Daikin (accesible al público). -
Página 15: Leyenda Unificada Del Diagrama De Cableado
9 Datos técnicos Diagrama de cableado Leyenda unificada del diagrama de cableado Para obtener información sobre los componentes utilizados y la numeración de los mismos, consulte el adhesivo del diagrama de cableado incluido con la unidad. La numeración de los componentes es arábiga en orden ascendente para cada componente y se representa en la siguiente descripción mediante el símbolo "*" en el código de componente. DISYUNTOR PROTECTOR DE TIERRA CONEXIÓN... -
Página 16: Para El Usuario
10 Acerca del sistema Para el usuario Para obtener más información sobre la interfaz de usuario, consulte Acerca del sistema el manual de funcionamiento de la interfaz de usuario instalada. La unidad interior de este sistema de aire acondicionado tipo Split, puede utilizarse en aplicaciones de refrigeración/calefacción. -
Página 17: Funcionamiento Del Sistema
12 Funcionamiento Arranque caliente Unidades Refrigeración Calefacción exteriores Para evitar que salga aire frío de la unidad interior en la puesta en marcha en modo de refrigeración, el ventilador interior se detiene RXM25~60 Temperatura –10~46°C BS –15~24°C BS automáticamente. La pantalla de la interfaz de usuario muestra externa –16~18°C BH . -
Página 18: Mantenimiento Y Servicio
13 Mantenimiento y servicio En las siguientes condiciones, el microordenador controla la PRECAUCIÓN dirección del flujo de aire, que puede ser diferente del que se Después del uso continuado, compruebe el soporte de la muestra. unidad y sus montantes en busca de daños. Si están dañados, la unidad puede caer y provocar lesiones. -
Página 19: Cómo Limpiar La Rejilla De Aspiración
13 Mantenimiento y servicio 45° BYFQ60C 3 Limpie el filtro de aire. Utilice una aspiradora o lave con agua. Si el filtro de aire está muy sucio, use un cepillo suave y detergente neutro. 90° 3 Retire el filtro de aire. 4 Seque el filtro a la sombra. -
Página 20: Mantenimiento Después De Un Largo Período Sin Utilizar La Unidad
13 Mantenimiento y servicio Utilice un paño suave. Cuando tenga problemas para limpiar las ADVERTENCIA manchas, utilice agua o un detergente neutro. ▪ NO perfore ni queme las piezas del ciclo de refrigerante. 13.2 Mantenimiento después de un ▪ NO utilice materiales de limpieza ni ningún otro medio largo período sin utilizar la unidad para acelerar el proceso de desescarche que no sea el recomendado por el fabricante. -
Página 21: Ciclos De Mantenimiento E Inspección Recomendados
14 Solución de problemas La unidad se utiliza en lugares en los que: ADVERTENCIA ▪ Hace más calor y hay más humedad de lo habitual. ▪ No modifique, desmonte, retire, reinstale ni repare la unidad usted mismo, ya que un desmontaje o ▪... -
Página 22: Los Siguientes Síntomas No Son Fallos Del Sistema
14 Solución de problemas sistema se encuentra en condiciones normales. Para evitar una Fallo de funcionamiento Medida sobrecarga del motor compresor, la unidad de aire acondicionado El interruptor de funcionamiento no Apague la unidad. se pone en marcha de nuevo 5 minutos después de haberlo funciona correctamente. -
Página 23: Síntoma: Ruido En Las Unidades De Aire Acondicionado (Unidad Interior)
