A

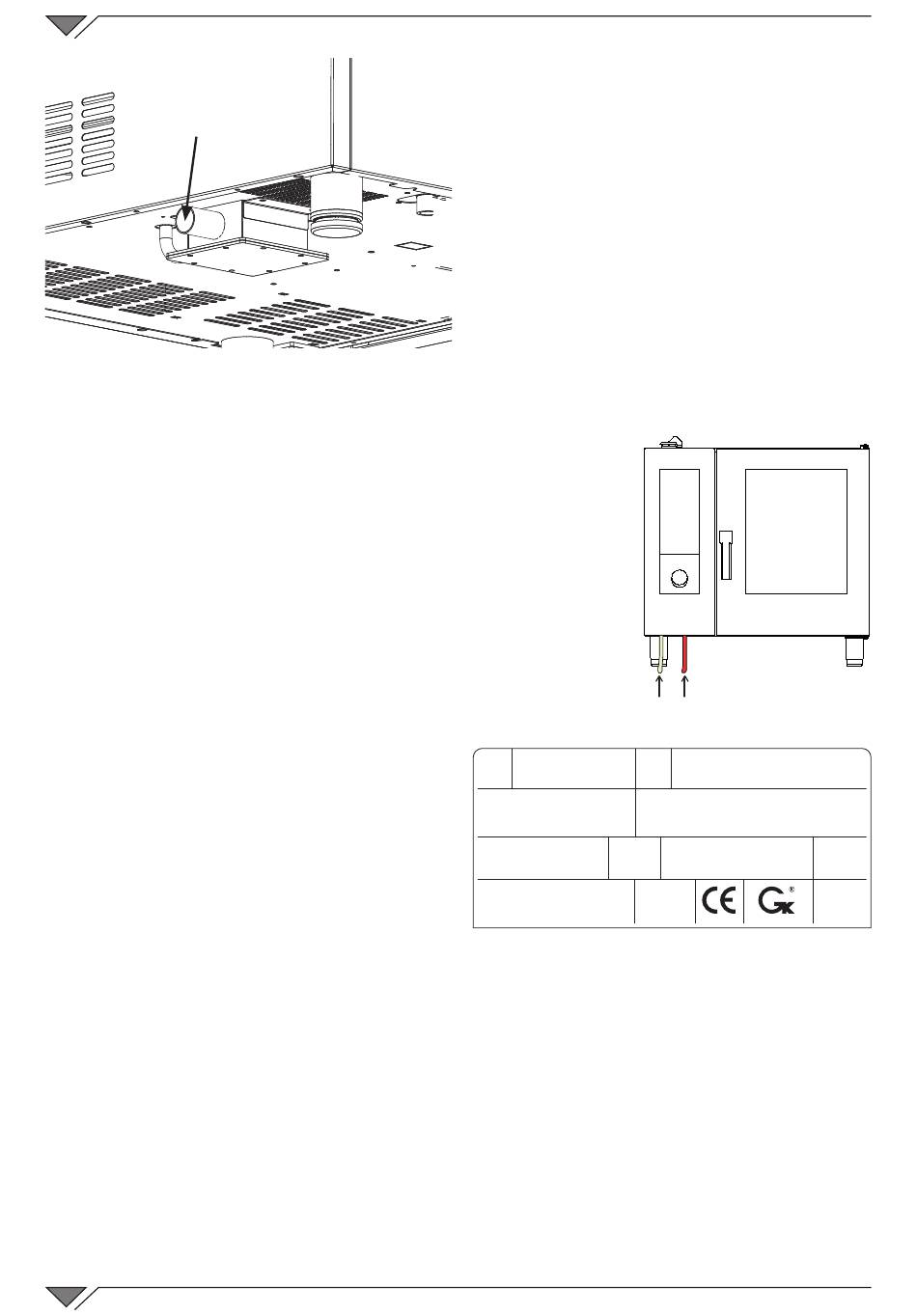

Fig. 7
1.5
Conexión al detergente y abrillantador
Para el arranque adecuado de las etapas de
lavado es necesario conectar el horno a las latas
de detergente y abrillantador� Para conectar debe
insertar los dos tubos, uno blanco y uno rojo para
el agente de limpieza para el enjuague de los
respectivos recipientes� Los dos tubos se encuentran
en la parte inferior izquierda del horno(fig.8)�
1.6
Conexión eléctrica
La instalación eléctrica, como se
describe y especifica en la normativa
en vigor, debe contar con una
puesta a tierra eficiente. Se puede
garantizar la seguridad eléctrica del
aparato únicamente en presencia
de una instalación eléctrica en
conformidad con la norma�
Antes de efectuar la conexión eléctrica, se deben controlar los valores
de tensión y de frecuencia de la red eléctrica para controlar que estén
conformes con las necesidades del aparato que se indican en la ficha
técnica (Fig. 9)�
Para la conexión directa a la red de alimentación es necesario colocar un
dispositivo entre el aparato y la red misma, dimensionado en base a la
carga, que asegure la desconexión y que los contactos tengan una distancia
de abertura que permita la desconexión completa en las condiciones de la
categoría de sobretensión III, en conformidad con las reglas de instalación;
también este dispositivo se debe colocar en lugar y de manera de poder ser
12
Conecte
el
del
dispositivo
(Fig.9-ref.A)�
de salida es un sifón; de todas
maneras se recomienda conectar
el tubo a un embudo abierto�
Controle que el sifón interno esté
lleno de agua y, de lo contrario, llénelo
metiendo agua mediante la salida que
se encuentra en la cámara de cocción
SEHE061W
MOD
NR
3N 400V AC 50 HZ
POWER SUPPLY
10,0
OVEN POWER kW
11,4
TOT. POWER kW
tubo
que
sale
de
descarga
El
dispositivo
Fig. 8
000000/01/16
BOILER POWER kW
1,0
IP
Fig. 9
�
