IP2163ES • 2020-11-26

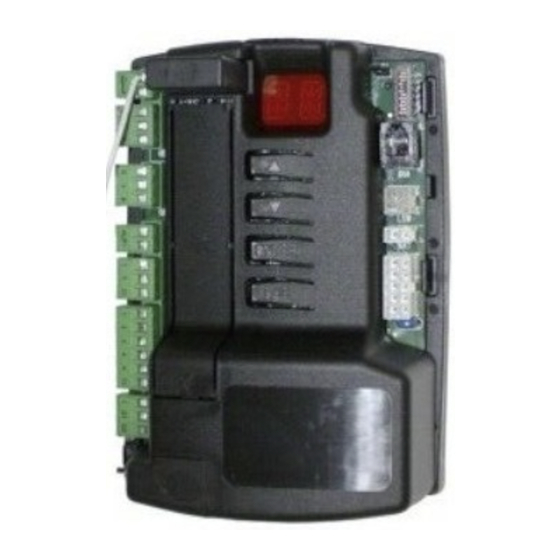

Ditec CS12M
Manual de instalación de cuadro electrónico para
automatismos Ditec NEOS+
(Traducción de las instrucciones originales)
Antena
-
Salida 24 V
+
Parada de seguridad
-
Salida 24 V
+
Seguridad en cierre
Intermitente
Paso-paso
Apertura parcial
Cierre automático
exterior
Apertura
Cierre
Stop
Lámpara de estado
del automatismo
Kit de iluminación
www.ditecautomations.com
ZENRS
ZENPRS
RDX
UP
AUX
DOWN
ENTER
ESC
24V
MOTOR
USB
JR1
C
O
M
DIA
LSW
BAT
azul
negro
NES100LED
NES100FCM
SBU
Selección del tipo
de automatismo
(CONFIGURADO DE FÁBRICA)
+
Alimentación
-
Microcontacto de
desbloqueo

Publicidad

Tabla de contenido
loading

Resumen de contenidos para DITEC CS12M

  • Página 1 IP2163ES • 2020-11-26 Ditec CS12M Manual de instalación de cuadro electrónico para automatismos Ditec NEOS+ (Traducción de las instrucciones originales) Antena ZENRS ZENPRS Salida 24 V Parada de seguridad NES100LED Salida 24 V Seguridad en cierre DOWN NES100FCM Intermitente ENTER Paso-paso Selección del tipo...
  • Página 2: Tabla De Contenido

    Índice Tema Página Advertencias generales de seguridad Declaración de conformidad CE Datos técnicos Mandos 4.1 Introducción de la tarjeta de acoplamiento (AUX) 4.2 Costa de seguridad autocontrolada Salidas y accesorios Selecciones Regulaciones 7.1 Encendido y apagado 7.2 Combinación de teclas 7.3 Menú...
  • Página 3: Advertencias Generales De Seguridad

    1. Advertencias generales de seguridad “Instrucciones importantes para la seguridad de la instalación. Una instalación incorrecta puede causar graves daños” Este manual de instalación está exclusivamente dirigido a personal cualificado. La instalación, las conexiones eléctricas y las regulaciones deben realizarse aplicando con rigor la buena técnica y respetando la normativa vigente.
  • Página 4: Funciones De Seguridad

    2. Declaración CE de conformidad El fabricante Entrematic Group AB con sede en Lodjursgatan 10, SE-261 44 Landskrona, Sweden declara que el cuadro electrónico tipo Ditec CS12M es conforme a los requisitos de las si- guientes directivas CE: 2014/30/UE (EMCD)
  • Página 5: Mandos

    4. Mandos Mando Función Descripción 2 N.A. CIERRE El cierre permanente del contacto habilita el cierre automático AUTOMÁTICO → 3 N.A. APERTURA El cierre del contacto activa una maniobra de apertura. 4 N.A. CIERRE El cierre del contacto activa una maniobra de cierre. 5 N.A.
  • Página 6: Introducción De La Tarjeta De Acoplamiento (Aux)

    4.1 Introducción de la tarjeta de acoplamiento (AUX) Para acceder al alojamiento de las tarjetas de acoplamiento (AUX), corte la tapa del cuadro electrónico como se indica en la figura. DOWN ENTER 4.2 Costa de seguridad autocontrolada SOFA1-SOFA2 o GOPAVRS Mando Función Descripción...
  • Página 7: Ejemplos De Instalación De Costa De Seguridad Autocontrolada

    Ejemplos de instalación de costa de seguridad autocontrolada SOFA15 SOFA20 SOFA25 SOFA15 SOFA20 SOFA25 OPENING GOPAVT SOFA15 SOFA15 SOFA20 SOFA20 SOFA25 SOFA25 IN1 IN2 +BC OPENING...
  • Página 8: Salidas Y Accesorios

    5. Salidas y accesorios Valor Salida Descripción Accesorios Alimentación accesorios. Salida para alimentación accesorios externos. NOTA: la absorción máxima de 0,3A corresponde a la suma de 24V 0,3A todos los bornes 1. El piloto de cancela abierta (1-13) no se cuenta en los 0,3A in- dicados arriba, el valor máximo que se debe considerar es 3W.
  • Página 9 Valor Salida Descripción Accesorios El cuadro electrónico incorpora un alojamiento para las tarje- SOFA1-SOFA2 tas de mando y de seguridad de acoplamiento. GOPAV La acción de la tarjeta de mando se puede seleccionar median- LAN4S te la selección → LAB9 Si se utilizan tarjetas radio de acoplamiento, retire el módulo BIXLR12 RDX.
  • Página 10: Selecciones

    +5 °C y +40 °C. Para la gestión avanzada del funcionamiento con batería, consulte el menú LSW - Kit de interruptores de fin de carrera magnéticos (opcional en Ditec NES300 y NES400). NES100FCM 6. Selecciones Jumper Descripción...
  • Página 11: Regulaciones

    Regulaciones NOTA: la presión de las teclas puede ser rápida (presión inferior a los 2 segundos) o bien prolongada (presión superior a los 2 segundos). En caso de no estar especifica- do, la presión se entiende rápida. Para confirmar la configuración de un parámetro hay que realizar una presión prolongada. Encendido y apagado de la pantalla El procedimiento de encendido de la pantalla es el siguiente: •...
  • Página 12: Combinación De Teclas

    Combinaciones de teclas • La presión simultánea de las teclas ↑ y ENTER ejecuta un mando de apertura. • La presión simultánea de las teclas ↓ y ENTER ejecuta un mando de cierre. • La presión simultánea de las teclas ↑ y ↓ ejecuta un mando de POWER RESET. (Interrupción de la alimentación y reinicio del automatismo).
  • Página 13: Menú Principal

    Menú principal • con las teclas ↑ y ↓, seleccione la función deseada • pulse la tecla ENTER para confirmar Después de la confirmación de la selección se accede al menú de segundo nivel. Pantalla Descripción AT - Automatic Configurations. El menú...
  • Página 14: Menú De Segundo Nivel At (Automatic Configurations)

    Menú de segundo nivel AT (Automatic Configurations) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción RT - Apertura a la derecha. LF - Apertura a la izquierda. H0 - Configuración predefinida uso residencial 0. Esta selección carga valores predefinidos para algunos parámetros base: AC - habilitación cierre automático : 1-2...
  • Página 15 Pantalla Descripción AA - Activación menú parámetros avanzados. → 2” Tras la activación se puede desplazar por los menús de tercer nivel. Los menús de tercer nivel están activos durante 30 min. ATENCIÓN: es posible que a causa del tipo de automatismo y del cuadro electrónico algunos menús no estén disponibles.
  • Página 16: Menú De Segundo Nivel Bc (Basic Configurations)

    Menú de segundo nivel BC (Basic Configurations) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción AC - Habilitación cierre automático. ON - Habilitado 1-2 - Dependiente de la entrada 1-2 SS - Selección estado del automatismo al encenderse.
  • Página 17 7.5.1 Parámetros adicionales configurables del nivel BC, dispo- nibles con → habilitado Pantalla Descripción OL - Modo de piloto de automatismo abierto ON - Encendido fijo OF - Intermitente C5 - Funcionamiento mando paso-paso/apertura. 1-5 - Paso-paso 1-3 - Apertura RM - Funcionamiento receptor radio.
  • Página 18: Menú De Segundo Nivel Ba (Basic Adjustment)

    Menú de segundo nivel BA (Basic Adjustment) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción MT - Visualización del tipo de automatismo. N3 - Motor con capacidad de 300kg N4 - Motor con capacidad de 400kg N6 - Motor con capacidad de 600kg N1 - Motor con capacidad de 1000kg...
  • Página 19 Pantalla Descripción R2 - Regulación del empuje en los obstáculos y de la corriente en apertura [%] El cuadro electrónico está dotado de un dispositivo de seguridad que, ante la presencia de un obstáculo du- rante la maniobra de apertura, detiene el movimiento y efectúa una maniobra de liberación de 10cm.
  • Página 20 7.6.1 Parámetros adicionales configurables del nivel BA, disponibles con → habilitado Pantalla Descripción DT - Regulación del tiempo de reconocimiento del obs- táculo. [s/100] 10 - Mínimo 60 - Máximo NOTA: la regulación del parámetro se realiza en centé- simas de segundo. MP - Arranque a potencia máxima ON - Durante el arranque aumenta hasta el máximo el empuje en los obstáculos.
  • Página 21 Pantalla Descripción PO - Regulación de la velocidad de acercamiento en apertura. [cm/s] Indica la velocidad desde el final de la rampa de des- aceleración hasta el fin de carrera. 02 - Mínimo 10 - Máximo NOTA: Si se produjeran vibraciones rápidas seguidas (chattering) en cancelas de mucho peso e instaladas ligeramente en pendiente, será...
  • Página 22: Menú De Segundo Nivel - Ro (Radio Operations)

    Menú de segundo nivel RO (Radio Operation) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción SR - Memorización de un radiocontrol. Es posible acceder directamente al menú Memorización de un radiocontrol, incluso con la pantalla apagada, solamente con la opción Modo de visualiza- ción de la pantalla configurada en 00 o bien en 03: - si se efectuara la transmisión de un radiocontrol no presente en la memoria;...
  • Página 23 Pantalla Descripción RK - Navegación por el menú mediante el teclado del radiocontrol. ON - Habilitado OF - Deshabilitado Se recomienda utilizar un radiocontrol NES100TXT (433,92MHz) o NES200TXT (868,35MHz). Con la pantalla apagada, introduzca rápidamente la 3 3 3 3 2 2 4 4 1 1 secuencia de teclas desde el radio- control memorizado que se vaya a utilizar.
  • Página 24 7.7.1 Parámetros adicionales configurables del nivel RO, dispo- nibles con → habilitado Pantalla Descripción C1, C2, C3, C4 - Selección de la función CH1, CH2, CH3, CH4 del radiocontrol memorizado. NO - Ninguna configuración seleccionada 1-3 - Mando de apertura 1-4 - Mando de cierre 1-5 - Mando paso-paso P3 - Mando de apertura parcial...
  • Página 25: Menú De Segundo Nivel - Sf (Special Functions)

    Menú de segundo nivel SF (Special Function) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción CU - Visualización versión firmware cuadro electrónico. Release 1.1 [esempio] (ejemplo) → → →...
  • Página 26 7.8.1 Parámetros adicionales configurables del nivel SF, dispo- nibles con → habilitado Pantalla Descripción SP - Configuración de la contraseña. → → → → → 2” [esempio] NOTA: solamente se puede seleccionar si la contraseña no está configurada. La configuración de la contraseña impide el acceso a selecciones y regula- (ejemplo) ciones a personal no autorizado.
  • Página 27: Menú De Segundo Nivel Cc (Cycles Counter)

    Menú de segundo nivel CC (Cycles Counter) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción CV - Visualización del contador total de maniobras. 182 manovre [esempio] maniobras (ejemplo) →...
  • Página 28 7.9.1 Parámetros adicionales configurables del nivel CC, dispo- nibles con → habilitado Pantalla Descripción CA - Configuración de la alarma de mantenimiento (configuración de fábrica - alarma desactivada: 0.0 00. 00). Es posible configurar el número de maniobras deseado (correspondiente al contador parcial de maniobras) para la indicación de la alarma mantenimiento.
  • Página 29: Menú De Segundo Nivel Em (Energy Management)

    7.10 Menú de segundo nivel EM (Energy Management) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción PV - Alimentación de paneles solares (no suministrada por nosotros) ON - Habilitada OF - Deshabilitada ES - Modo “Energy Saving”...
  • Página 30 7.10.1 Parámetros adicionales configurables del nivel EM, disponibles con → habilitado Pantalla Descripción LL - Umbral de tensión para la indicación de baterías casi descargadas (V) 17 - Mínimo 24 - Máximo NOTA: la regulación se realiza con intervalo de sensi- bilidad de 0,5V, indicados mediante el encendido del punto decimal derecho.
  • Página 31: Menú De Segundo Nivel Ap (Advanced Parameters)

    7.11 Menú de segundo nivel AP (Advanced Parameters) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción FA - Selección del modo del fin de carrera de apertura. NO - Ninguno SX - Fin de carrera de parada (tras la activación la hoja...
  • Página 32 Pantalla Descripción DS - Configuración del modo de visualización de la pantalla. 00 - Ninguna visualización 01 - Mandos y dispositivos de seguridad con prueba radio (véase el apartado 8.2). Visualización cuenta atrás tiempo de cierre au- tomático. 02 - Estado del automatismo (véase el apartado 8.1) 03 - Mandos y dispositivos de seguridad (véase el apartado 8.2) NOTA: la configuración...
  • Página 33 7.11.1 Parámetros adicionales configurables del nivel AP, disponibles con → habilitado Pantalla Descripción ED - Habilitación de diagnóstico Permite guardar periódicamente datos mediante se- rie para uso de diagnóstico. NO - Deshabilitada 01 - Control de codificador virtual (NO SE DEBE UTI- LIZAR) 02 - Historial de alarmas US - Tipo de uso de contacto C-NO...
  • Página 34 Pantalla Descripción PA - Paralelo de automatismos (ver ejemplos de apli- caciones) Configura el tipo de paralelo de automatismos 01 - Automatismos simultáneos 02 - Automatismos interbloqueados con tránsito unidi- reccional o bidireccional sin detección de presencia 03 - Automatismos interbloqueados con tránsito unidi- reccional con detección de la presencia G1 - Configuración modo entrada G1 NO - Ausente...
  • Página 35 Pantalla Descripción OT - Selección del tipo de obstáculo. 00 - Sobrecorriente o puerta detenida 01 - Sobrecorriente 02 - Puerta detenida CR - Corrección estimación velocidad. [mm/s] NO SE DEBE UTILIZAR (solo para diagnóstico) R9 - Habilitación de cierre automático después de mando 1-9 (STOP) desde terminal de bornes.
  • Página 36 Pantalla Descripción WO - Configuración del tiempo de predestello en aper- tura. [s] Regulación del tiempo de anticipación del encendido del intermitente respecto al inicio de la maniobra de apertura mediante un mando voluntario. 00 - Mínimo 05 - Máximo WC - Configuración del tiempo de predestello en cie- rre.
  • Página 37: Modo De Visualización De La Pantalla

    8. Modo de visualización de la pantalla ATENCIÓN: es posible que a causa del tipo de automatismo y del cuadro electrónico algunos menús no estén disponibles. Visualización estado automatismo El modo de visualización del estado del automatismo es visible solo con Modo de vi- sualización de pantalla configurado en 02.
  • Página 38 Pantalla Descripción → Automatismo cerrado. Automatismo cerrado. Puerta de desbloqueo abierta. Automatismo abierto. Automatismo abierto. Puerta de desbloqueo abierta. Automatismo detenido en posición intermedia. Automatismo detenido en posición intermedia. Puerta de desbloqueo abierta. Automatismo en cierre. Automatismo que ralentiza en cierre Automatismo en apertura.
  • Página 39: Visualización De Dispositivos De Seguridad Y Mandos

    Visualización dispositivos de seguridad y mandos El modo de visualización de dispositivos de seguridad y mandos solo es visible con Modo de visualización de pantalla configurado en 01 o en 03. → → → → Pantalla Descripción 1-2 - Mando de cierre automático. 1-3 - Mando de apertura.
  • Página 40 EX - Recepción radio rolling-code fuera de secuencia. EP - Recepción radio no conforme a la configuración del parámetro → CX - Recepción mando desde tarjeta AUX. F1 - Fin de carrera de cierre F2 - Fin de carrera de apertura O1 - Detección de un obstáculo en cierre O2 - Detección de un obstáculo en apertura OO - Límite de detección de obstáculos en apertura...
  • Página 41 JR1 - Variación de estado del jumper JR1. G1 - General Purpose 1 PC - Reconocimiento de HOST (PC) conectado. UB - Reconocimiento de memoria USB conectada UD - Desconexión de cable y memoria USB ES - Paso al modo Energy Saving. AO - Reserva del mando de apertura con automatismos interbloquea- dos.
  • Página 42: Visualización De Alarmas Y Anomalías

    Visualización de alarmas y anomalías la visualización de alarmas y anomalías se produce con cualquier selección de visualización efectuada. La indicación de los mensajes de alarma tiene prioridad sobre todas las demás visualizaciones. Tipo de Pantalla Descripción Intervención alarma M0 - Motor seleccionado no adecua- Configure el cableado motor correc- M3 - Automatismo bloqueado (abier- Compruebe los componentes mecá-...
  • Página 43 Tipo de Pantalla Descripción Intervención alarma R3 - Módulo de memoria no detecta- Introduzca un módulo de memoria do (con RDX introducido). que funcione o quite el RDX. R5 - Módulo de memoria no funciona Sustituya el módulo de memoria. (independientemente de RDX) A0 - Prueba sensor de seguridad en Compruebe el funcionamiento co-...
  • Página 44 Tipo de Pantalla Descripción Intervención alarma IA - Error parámetro interno (EE- Efectúe un reset. PROM) Si el problema continúa, cambie el cuadro electrónico. IB - Error parámetro interno (RAM) Efectúe un reset. Si el problema continúa, cambie el cuadro electrónico. IC - Error time out maniobra (>5 min Compruebe manualmente que la o >7 min en adquisición)
  • Página 45: Puesta En Marcha

    2- Si se utilizan, regule los fines de carrera de parada en apertura y cierre. NOTA: debe mantener pulsados los fines de carrera hasta que se complete la maniobra y luego deberá posicionarlos como se indica en el manual de instalación Ditec NEOS. 3- Configure el sentido de marcha en el menú...
  • Página 46: Detección De Averías

    10. Detección de averías Problema Causa posible Indicación Intervención Alarma El automatismo no abre o No hay alimentación. Compruebe el cable de ali- no cierra. mentación. Accesorios en cortocircuito. Desconecte todos los acceso- rios de los bornes 0-1 (debe haber una tensión de 24V=) y vuélvalos a conectar uno por uno.
  • Página 47 Problema Causa posible Indicación Intervención Alarma Los seguros externos no se Conexiones incorrectas entre Compruebe la visualización de activan. fotocélulas y cuadro electró- nico. Conecte los contactos de segu- ridad N.C. en serie entre ellos y retire los eventuales puentes que hubiera en el terminal de bornes del cuadro electrónico.
  • Página 48: Ejemplo De Aplicación Para Cancelas Correderas

    11. Ejemplo de aplicación para cancelas correderas Cuando el cuadro electrónico CS12M se usa en aplicaciones para automa- tismos correderos, se pueden realizar las siguientes conexiones: - configure el sentido correcto de apertura: x2 s x2 s Ejemplo 1 - La hoja se detiene en los topes mecánicos (configuración de serie) Configure...
  • Página 49: Ejemplos De Aplicación

    Lámpara de estado Establezca cuál será el automatismo maestro del automatismo (MASTER) y cuál será el automatismo esclavo CS12M Master (SLAVE). El automatismo MASTER podría ser el que se decide abrir parcialmente (1-20 conectado). 1. Desconecte los conectores 1-G1-G3 de los Salida 24 V cuadros electrónicos.
  • Página 50: Tección De Presencia

    > Lámpara de estado del automatismo Los mandos 1-5, 1-4 y 1-20 pueden usarse CS12M en casos particulares, por ejemplo, para ZENRS permitir el paso de vehículos muy largos. ZENPRS Un mando 1-9 puede interrumpir la se- cuencia de interbloqueo, es decir, anular el mando dado al automatismo B.
  • Página 51: Detección De Presencia

    Una vez transcurrido el tiempo de del automatismo retardo configurado con > , se abrirá el automatismo SLA- CS12M Master VE, que se cerrará después del tiempo configurado con > Los mandos 1-5, 1-4 y 1-20 pueden usarse en casos particulares, por...
  • Página 52 3. Vuelva a conectar los conectores 1-G1-G3. 4. Configure > > en el automatismo MASTER. 5. Habilite el cierre automático en el automatismo MASTER con > > y en el automa- tismo SLAVE con > > 6. Configure el tiempo de cierre automático deseado ( >...
