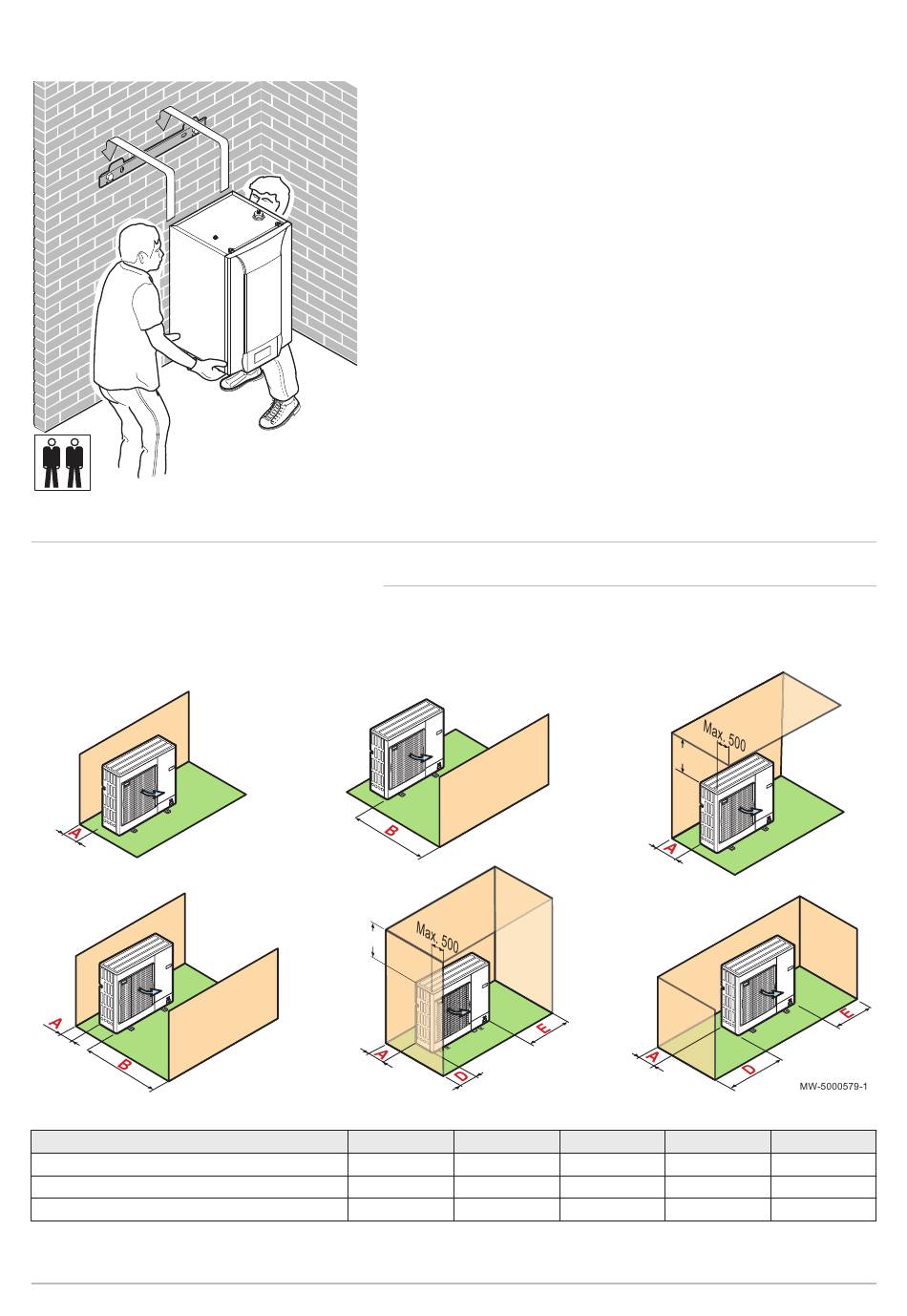

Fig.31 Montaje de la unidad
6.5 Colocación de la unidad exterior en su lugar
Fig.32 Distancias mínimas en mm
Tab.20
Unidad exterior
AWHP 4.5 MR
AWHP 6 MR-3
AWHP 8 MR-2
7685621 - v07 - 20042020
4. Colocar la unidad interior por encima del riel de montaje y tocando
con el mismo.
5. Bajar con cuidado la unidad interior.
MW-3000538-03
6.5.1

Espacio suficiente para la unidad exterior

Las distancias mínimas respecto a la pared son necesarias para
garantizar un funcionamiento óptimo.
C
A B
100 500
100 500
100 500
C
C D
1000 200
1000 200
1000 200
AWHP-2 iMPI
6 Instalación
I
300
300
300
39
