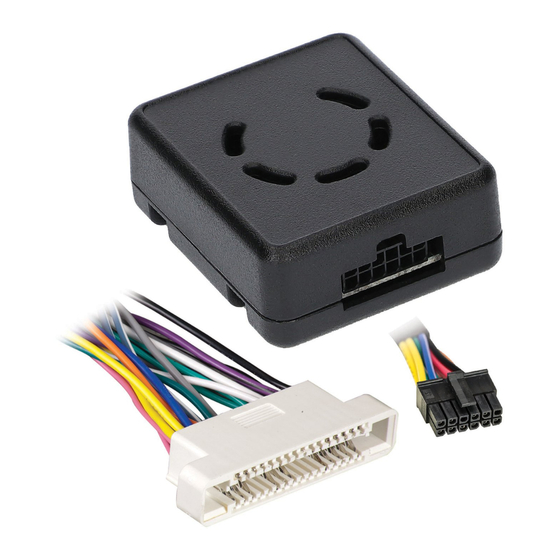

Axxess BX-GM4 Instrucciones De Instalación Para La Pieza

Axxess BX-GM4 Instrucciones De Instalación Para La Pieza

Gm clase-2 interfase de datos 2000-2013
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
GM Class-2 Data Interface 2000-2013
•
Provides accessory power (12-volt 10-amp)
•
Retains R.A.P. (retained accessory power)
•
Retains OnStar/OE Bluetooth
•
Retains chimes
•
Adjustable volume for OnStar
•
Provides NAV outputs (parking brake, reverse, mute, and speed sense)
•
Retains audio controls on the steering wheel
•
Retains factory satellite radio
•
Can be used in non-amplified, or analog/digital amplified models
•
Adjustable gain control for for chimes and overall volume (digital amplified models only)
•
High level speaker input
•
Retains balance
•
Micro "B" USB updatable
• BX-GM4 interface • BX-GM4 harness
• 16-pin harness with stripped leads
• 4-pin to 4-pin resistor pad harness
METRA. The World's best kits.™
Installation instructions for BX-GM4
BX-GM4
FEATURES
INTERFACE COMPONENTS
APPLICATIONS
See inside front cover
metraonline.com
Table of Contents
Connections to be made ...............................................2
Installing the BX-GM4 ..................................................5
Initializing the BX-GM4 ................................................5
Adjusting the BX-GM4 ..................................................5
Extra features ...............................................................6
L.E.D. feedback .........................................................6
Changing radio type .................................................7
Manual programming mode...................................10
Resetting the BX-GM4 ............................................. 10
TOOLS REQUIRED
• Cutting tool • Crimping tool • Tape • Connectors
(example: butt-connectors, bell caps, etc.)
CAUTION!
All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
© COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para Axxess BX-GM4

Resumen de contenidos para Axxess BX-GM4

  • Página 1: Tabla De Contenido

    Retains balance • Micro “B” USB updatable (example: butt-connectors, bell caps, etc.) INTERFACE COMPONENTS • BX-GM4 interface • BX-GM4 harness • 16-pin harness with stripped leads • 4-pin to 4-pin resistor pad harness CAUTION! All accessories, switches, climate controls panels, and...

  • Página 2: Connections To Be Made

    BX-GM4 Applications Connections to be made BUICK ISUZU Silverado 2003-2006* (Y91) From the 16-pin harness with stripped leads to the aftermarket radio: Century† 2004-2005 Silverado (classic) 2007* (Y91) Ascender 2003-2008 • Connect the (2) Red wires to the accessory wire.
  • Página 3 • Disconnect the 4-pin connector located between the 24-pin and 22-pin on the factory side of the 12-pin harness, connect this wire instead. connectors, and then connect the supplied 4-pin to 4-pin resistor pad harness. From the BX-GM4 harness: Non-amplified vehicles: (a) 24-pin harness to the aftermarket radio: •...
  • Página 4 • The 3.5mm jack is to be used to retain steering wheel controls. • For all other radios: Connect the 3.5mm jack of the BX-GM4 into the • For the radios listed below, connect the included female 3.5mm adapter jack on the aftermarket radio designated for an external steering wheel with Brown and Brown/White wires, onto the male 3.5mm SWC jack of...

  • Página 5: Installing The Bx-Gm4

    Note: For the vehicles in the application list with a †, the audio controls on Black/Yellow wire on the 22-pin harness. the steering wheel must be programmed to the BX-GM4 in a different manner. Refer to manual programming mode for instructions to do so.

  • Página 6: Extra Features

    8th L.E.D. flash is for Visteon 15th L.E.D. flash is for XITE * Note: If the BX-GM4 flashes (7) times, and you do not have an Alpine radio Enter—Selects current item on the screen. connected to it, that means the BX-GM4 does not detect a radio connected it. Verify Return/ESC—Exits to the previous screen.

  • Página 7: Changing Radio Type

    BX-GM4 Steering wheel audio control extra settings Attention: The Axxess Updater App can also be used to program the following (3) sub-sections as well, pending that the interface has been initialized and programmed. Changing radio type Radio legend If the LED flashes do not match the radio you have connected, you must 1.

  • Página 8: Remapping The Steering Wheel Control Buttons

    Up” to be “Mute”. Follow the steps below to remap the steering wheel control buttons: 3. Seek-Up/Next 12. PTT (Push to Talk) (not applicable) 1) Ensure the BX-GM4 is visible so you can see the L.E.D. flashes to confirm 4. Seek-Down/Prev 13. On-Hook (not applicable) button recognition.

  • Página 9: Dual Assignment Instructions (Long Button Press)

    To reset a button back to its default state, repeat Step 1, and The BX-GM4 has the capability to assign (2) functions to a single button (except then press the “Volume Down” button. The L.E.D. will go off, and the long press “Volume-Up”...

  • Página 10: Manual Programming Mode

    • Cycle the ignition and test again. Notes: Attention: If the BX-GM4 loses power for any reason, the following steps will need to be performed again. PTT (OnStar) when pressed will Mute/Attenuate the radio. • Turn the key to ignition.

  • Página 11: Resetting The Bx-Gm4

    Left ..... hold for 2 seconds Back to the initial position 2. The L.E.D. in the BX-GM4 will flash fast, and then flash slowly up to 15 times. Pay close attention as to how many slow flashes there are. This will help in troubleshooting, if need be.

  • Página 12: Important

    Installation instructions for BX-GM4 IMPORTANT If you are having difficulties with the installation of this product, please call our Tech Support line at 1-800-253-TECH. Before doing so, look over the instructions a second time, and make sure the installation was performed exactly as the instructions are stated.

  • Página 13: Características

    Instrucciones de instalación para la pieza BX-GM4 Indice BX-GM4 GM Clase-2 Interfase de datos 2000-2013 Conexiones que se deben hacer ........2 Instalación del BX-GM4 ............5 Inicialización del BX-GM4 ..........5 CARACTERÍSTICAS Ajuste del BX-GM4 ..............5 Características adicionales ..........6 • Provee corriente de accesorios (12 voltios 10 amperes) Configuraciones adicionales de control •...

  • Página 14: Aplicaciones

    BX-GM4 Conexiones que se deben hacer Aplicaciones BUICK ISUZU Silverado 2003-2006* (Y91) Desde el arnés de 16 pins con conectores pelados al radio de mercado secundario: Century† 2004-2005 Silverado (clásico) 2007* (Y91) Ascender 2003-2008 • Conecte los (2) cables rojos con el cable de accesorios.
  • Página 15 22 pins y después conecte el arnés de cojinete de resistencia 4 pins a 4 pins Si no tiene un cable poblado del lado de fábrica del arnés de 12 pins, conecte suministrado. este cable. Desde el arnés BX-GM4: Vehículos no amplificados: Desde el arnés BX-GM4 •...
  • Página 16 SWC de 3.5 para una interfase externa de control en el volante. Consulte el mm del BX-GM4. Cualquier cable restante debe cubrirse con cinta e ignorarse: manual del radio de mercado secundario si tiene dudas acerca de dónde debe ir el conector 3.5 mm.

  • Página 17: Instalación Del Bx-Gm4

    • Mientras OnStar está hablando, toque el cable negro/amarillo a tierra. Una vez audio del volante se deben programar en el BX-GM4 de manera diferente. Consulte que el nivel de OnStar esté ajustado se quedará en ese nivel hasta que el cable el modo de programación manual para obtener instrucciones de cómo hacerlo.

  • Página 18: Características Adicionales

    El 15a parpadeo del foco L.E.D. es para XITE Regresar/ESC—Sale a la pantalla anterior. * Nota: Si el BX-GM4 parpadea (7) veces y no tiene un radio Alpine conectado a él, esto significa que el BX-GM4 no detectó ningún radio conectado. Verifique que el conector de 3.5mm Configuraciones adicionales de esté...

  • Página 19: Cambio De Tipo De Radio

    BX-GM4 Configuraciones adicionales de control del audio del volante Atención: La aplicación Axxess Updater también se puede usar para programar las siguientes (3) subsecciones también, hasta en tanto la interfase se haya inicializado y programado. Leyenda del radio Cambio de tipo de radio Si el parpadeo del foco LED no corresponde al radio que tiene conectado, debe 1.

  • Página 20: Remapeo De Los Botones Del Control En El Volante

    3. Buscar siguiente (no aplica) 1) Asegúrese que el BX-GM4 esté visible para que se pueda ver el parpadeo del 4. Buscar anterior 13. Colgado (no aplica) foco L.E.D. para confirmar el reconocimiento de los botones.

  • Página 21: Asignación Dual De Instrucciones (Presión De Botones Por Largo Tiempo)

    Nota: Estos pasos se deben repetir para cada botón al que desee asignar una característica dual. Para restablecer un botón a su estado predeterminado, repita el El BX-GM4 tiene la capacidad de asignar (2) funciones a un solo botón (excepto “Subir volumen” y “Bajar volumen”). Siga los pasos que están a Paso 1 y después presione el botón “Bajar volumen”.

  • Página 22: Modo De Programación Manual

    • Encienda la marcha y haga la prueba de nuevo. Atención: Si el BX-GM4 pierde la alimentación por cualquier motivo, deberá realizar los Notas: siguientes pasos de nuevo. Al presionar PTT (OnStar) el radio se silenciará/atenuará.

  • Página 23: Restablecimiento Del Bx-Gm4

    O en los vehículos con una † en la lista de aplicaciones; 2. El L.E.D. del BX-GM4 se encenderá, se apagará y después parpadeará rápidamente. Repita los pasos conforme al modo de programación manual (p. 10).

  • Página 24: Importante

    Instrucciones de instalación para la pieza BX-GM4 IMPORTANTE Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente...
