Rotulación de bornes
El dispositivo IO-Link se conecta al maestro IO-Link mediante los bornes L+, C/Q y L-. El
dispositivo IO-Link se alimenta con tensión mediante los 2 cables L+ y L- (24 V DC). El
dispositivo IO-Link se comunica con el maestro IO-Link mediante el cable C/Q. La corriente
disponible en un puerto IO-Link del maestro IO-Link es de 200 mA.

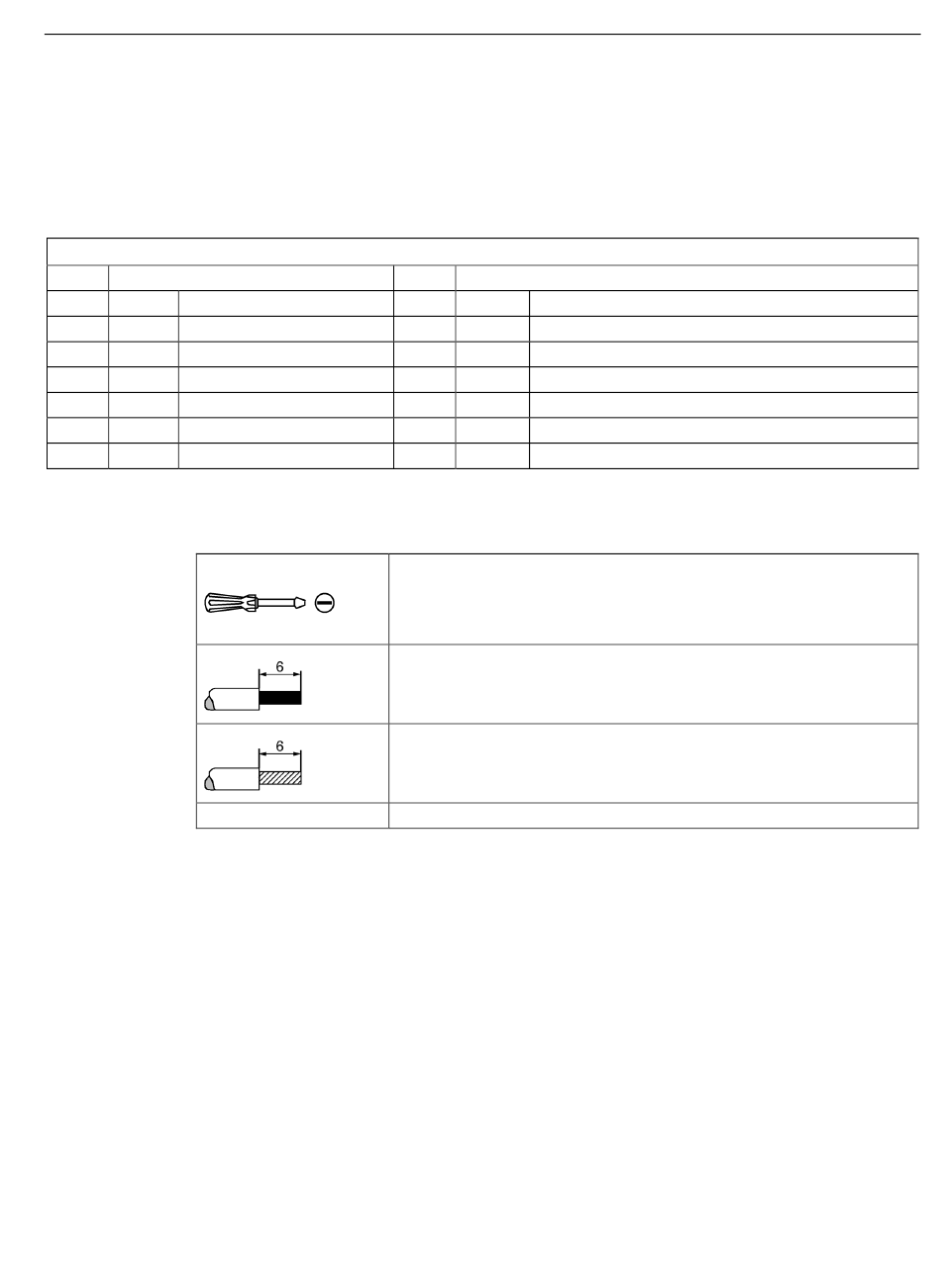

Rotulación de bornes
Borne X1
1 DIQ.0 Entrada/salida digital
2 DIQ.1 Entrada/salida digital
3 DIQ.2 Entrada/salida digital
4 DIQ.3 Entrada/salida digital
5 DIQ.4 Entrada/salida digital
6 DIQ.5 Entrada/salida digital
7 DIQ.6 Entrada/salida digital
Secciones de cables
Punta 2,0 mm x 0,4 mm
AWG
Aparatos de mando y señalización SIRIUS ACT 3SU1
Manual de sistema, 05/2019, A5E03457306040A/RS-AL/011
Borne X2
8 DIQ.7 Entrada/salida digital
9 U Tensión de alimentación para módulos
out
10 GND Puesta a tierra para módulos
11 L- Masa IO-Link para otros módulos
12 C/Q Señal de comunicación/señal de conmutación
13 L+ Tensión de alimentación
14 L- Tensión de alimentación
0,4 Nm
1 x (0,14 ... 0,5) mm²
1 x (0,2 ... 0,5) mm²
1 x 26 to 20
IO-Link 3SU14
12.3 Módulo electrónico para IO-Link
