Introducción

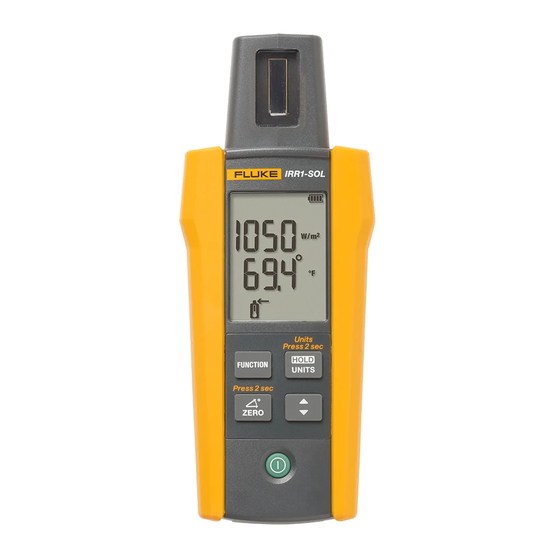

El medidor de irradiación Fluke IRR1-SOL (el medidor) proporciona lecturas
digitales relacionadas con los paneles fotovoltaicos (PV). Mide y lee lo
siguiente:
•
Irradiación solar (W/m
•
Temperatura (°F o °C) en la superficie de un panel fotovoltaico (PV)
•
Inclinación (grados) de un panel fotovoltaico (PV)
•
Grados cardinales con la función de brújula
Las lecturas proporcionadas por el medidor ayudan a determinar la posición
óptima del panel fotovoltaico (PV) para obtener un mejor rendimiento.
Contactar con Fluke
Fluke Corporation opera en todo el mundo. Para obtener información de
contacto local, visite nuestro sitio web: www.fluke.com
Para registrar el producto y ver, imprimir o descargar el manual o el
suplemento del manual más recientes, visite nuestro sitio web.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
+1-425-446-5500
fluke-info@fluke.com
Componentes del kit
El producto contiene los siguientes elementos:
1
Medidor de irradiación solar FLK-IRR1-SOL/001
1
Sonda de temperatura externa FLK-80PR-IRR con ventosa
1
Estuche de transporte C250 con correa para el hombro
4
Pilas alcalinas de tipo AA
1
Manual del usuario
5237649, septiembre de 2020
© 2020 Fluke Corporation. Todos los derechos reservados.
Las especificaciones están sujetas a cambio sin previo aviso.
Todos los nombres de producto son marcas registradas de sus respectivas
compañías.
Fluke CorporationFluke Europe B.V.
P.O. Box 9090
Everett, WA 98206 -9090
EE. UU.
Fluke IRR1-SOL
Medidor de irradiación
2
) en la superficie de un panel fotovoltaico (PV)
P.O. Box 1186
5602 BD Eindhoven
Países Bajos
Manual de uso
Publicidad
Tabla de contenido
Manuales relacionados para Fluke IRR1-SOL
Resumen de contenidos para Fluke IRR1-SOL
- Página 1 Fluke IRR1-SOL Medidor de irradiación Manual de uso Introducción El medidor de irradiación Fluke IRR1-SOL (el medidor) proporciona lecturas digitales relacionadas con los paneles fotovoltaicos (PV). Mide y lee lo siguiente: • Irradiación solar (W/m ) en la superficie de un panel fotovoltaico (PV) •...
-
Página 2: Información De Seguridad
Símbolos Símbolo Descripción ADVERTENCIA RIESGO DE PELIGRO. � Consultar la documentación del usuario. Pila o compartimento de las pilas. Cumple los estándares EMC pertinentes de Corea del Sur. Cumple la normativa pertinente de Australia. Cumple las directivas de la Unión Europea. �... -
Página 3: Descripción Del Producto
Descripción del producto Indicador del nivel de carga de Botón ENCENDER/APAGAR las pilas Botón Restablecer ángulo Indicador de la función de * Utilice la función para medir brújula la diferencia de ángulo entre el panel solar y la superficie Botón de función para Unidades de irradiación e mediciones de irradiación, indicador de función... -
Página 4: Operación
Operación ENCENDIDO y APAGADO Cambiar las pantallas de función Cambiar las unidades de temperatura Conectar la sonda de temperatura externa Restablecer inclinación Función HOLD... -
Página 5: Medir La Temperatura Y La Irradiación
Medir la temperatura y la irradiación Mediciones de irradiación y temperatura del sensor interno El medidor puede medir la irradiación y la temperatura simplemente colocando el medidor directamente sobre el panel fotovoltaico. El sensor conductor interno en la parte posterior del medidor tomará automáticamente la lectura de temperatura. -
Página 6: Conectar La Sonda De Temperatura Externa
La temperatura también se puede tomar a través de la sonda de temperatura externa. Conectar la sonda de temperatura externa Acoplar la sonda de temperatura a la parte superior del medidor. La pantalla muestra automáticamente el icono una vez conectado. El icono indica que ahora la sonda externa está... -
Página 7: Medir La Inclinación Y La Dirección Cardinal
Medir la inclinación y la dirección cardinal Coloque el medidor directamente sobre el panel fotovoltaico para obtener una inclinación precisa. Para superficies de tejados con inclinaciones diferentes a 0 °, presione el botón CERO durante 2 segundos para restablecer el ángulo y medir la inclinación real de un panel solar. -
Página 8: Mantenimiento
Servicio y piezas de repuesto Solamente un técnico profesional debe realizar tareas de servicio en el medidor. Para obtener información de servicio, póngase en contacto con su distribuidor o centro de servicio Fluke más cercano. Especificaciones Irradiación Escala de medición ......De 0 a 1400 W/m²... -
Página 9: Ángulo De Inclinación
Si se supera esa escala, se mostrará "---" en la pantalla LCD. b) El resultado se refiere al norte magnético. Temperatura de funcionamiento Temperaturas de funcionamiento ..IRR1-SOL: de -20 °C a 50 °C, humedad: <80 %, sin condensación 80PR-IRR: de -30 °C a 100 °C Temperatura de almacenamiento ..
