Seguridad
Una Advertencia identifica condiciones y procedimientos que son peligrosos
para el usuario. Una Precaución identifica condiciones y procedimientos que
pueden causar daños en el Producto o en el equipo que se prueba.
Para evitar posibles choques eléctricos, fuego o lesiones
personales:
• Lea atentamente todas las instrucciones.
• Lea toda la información de seguridad antes de usar el Producto.
• No modifique el Producto y úselo únicamente de acuerdo con las
especificaciones; en caso contrario, se puede anular la
protección suministrada por el Producto.
• No utilice el Producto cerca de gases o vapores explosivos, o en
ambientes húmedos o mojados.
• No utilice el Producto si no funciona correctamente.
• Utilice accesorios (sondas, conductores de prueba y
adaptadores) con valores nominales de categoría de medición
(CAT), tensión y amperaje homologados para el producto en
todas las mediciones.
• No sobrepase el valor de la categoría de medición (CAT) del
componente individual de menor valor de un producto, sonda o
accesorio.
• Cumpla los requisitos de seguridad nacionales y locales. Utilice
equipos de protección personal (equipos aprobados de guantes
de goma, protección facial y prendas ignífugas) para evitar
lesiones por descarga o por arco eléctrico debido a la exposición
a conductores con corriente.
• Examine el producto antes de cada uso. Compruebe que no
tenga grietas ni falten partes de la carcasa de la pinza o del
aislamiento del cable de salida. Asegúrese también de que no
haya componentes sueltos o flojos. Examine atentamente el
aislamiento alrededor de la horquilla de la mordaza.
• No utilice cables de prueba si están dañados. Examine los cables
de prueba en busca de problemas de aislamiento y mida una
tensión conocida.
• No toque las tensiones >30 V de CA rms, picos de 42 V de CA o
60 V de CC.
PN 617677 September 1996 Rev. 3, 8/20 (Spanish)
©1996-2020 Fluke Corporation. All rights reserved.
Specifications are subject to change without notification.
All product names are trademarks of their respective companies.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.

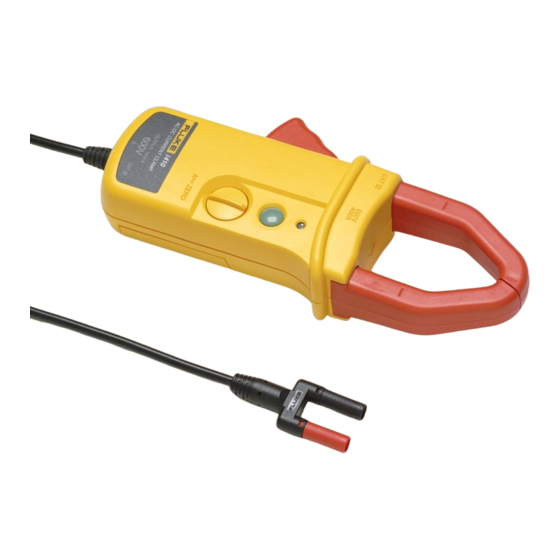

AC/DC Current Clamp
para registrar el producto y obtener más información.
XW Advertencia
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
i410/i1010
Instrucciones
Publicidad
Tabla de contenido
Manuales relacionados para Fluke i410
Resumen de contenidos para Fluke i410
- Página 1 • No toque las tensiones >30 V de CA rms, picos de 42 V de CA o 60 V de CC. PN 617677 September 1996 Rev. 3, 8/20 (Spanish) ©1996-2020 Fluke Corporation. All rights reserved. Specifications are subject to change without notification. All product names are trademarks of their respective companies.
- Página 2 • No aplique una tensión mayor que la nominal entre los terminales o entre cualquier terminal y la toma de tierra. • No utilice una medición de corriente como indicador de que sea seguro tocar un determinado circuito. Hay que realizar una medición de tensión si se sabe que un circuito es peligroso.
-
Página 3: Características Y Conexiones
Medición de corriente CC Consulte la tabla 2 para ver instrucciones sobre cómo realizar una medición de corriente CC. Nota 400 A CC rms (i410) o 1000 A CC rms (i1010) como máximo. Tabla 2. Medición de corriente CC Paso Descripción Conecte el voltímetro. - Página 4 Medición de la corriente alterna Consulte la tabla 3 o las instrucciones para realizar una medición de corriente alterna CA. Nota 400 A CA rms (i410) o 600 A CA rms (i1010) como máximo. Tabla 3. Medición de corriente CA Paso Descripción Conecte el voltímetro.
-
Página 5: Limpieza
Mantenimiento y piezas La Current Clamp solo debe ser reparada por un técnico de servicio cualificado. Para obtener información de servicio, póngase en contacto con su distribuidor o centro de servicio Fluke más cercano. Especificaciones de seguridad Tensión máxima entre los terminales y la puesta a tierra....600 V... - Página 6 Cada 2: 25 mm Impedancia de carga....≥1 MΩ ≤100 pF Rango de corriente específico i410........1 A a 400 A CA rms/1 A a 400 A CC i1010........1 A a 600 A CA rms/1 A a 1000 A CC Nota Con un voltímetro de verdadero valor eficaz, la corriente alterna...
-
Página 7: Garantía Limitada Y Limitación De Responsabilidad
GARANTÍA LIMITADA Y LIMITACIÓN DE RESPONSABILIDAD Se garantiza que este producto de Fluke no tendrá defectos en los materiales ni en la mano de obra durante un año a partir de la fecha de adquisición. Esta garantía no incluye fusibles, baterías desechables ni daños por accidente, negligencia, mala utilización, modificación, contaminación o condiciones anómalas de funcionamiento...
