BML-S _ B/C/E0-Q _ _ _ -M4 _ _ - _ 0-KA _ _ /KA _ _-S284
Système de mesure de déplacement à codage magnétique incrémental
6
Interface (suite)
6.1.2 Circuit pour la position de référence
Selon le type, le capteur transmet les signaux suivants :
– Aucun signal de référence
– Un signal de référence unique, double ou à période
fixe, codé magnétiquement dans le corps de mesure
– Un signal de référence à période polaire
(période = 5 mm, largeur du signal de
référence = distance entre cadences, fig. 6-1). Si
plusieurs signaux de référence doivent être transmis,
un interrupteur de référence externe doit être couplé au
signal de point de référence souhaité.
Les signaux de référence issus de la plage de fin
de course ne doivent pas être traités.
Tête de capteur API
Interrupteur externe

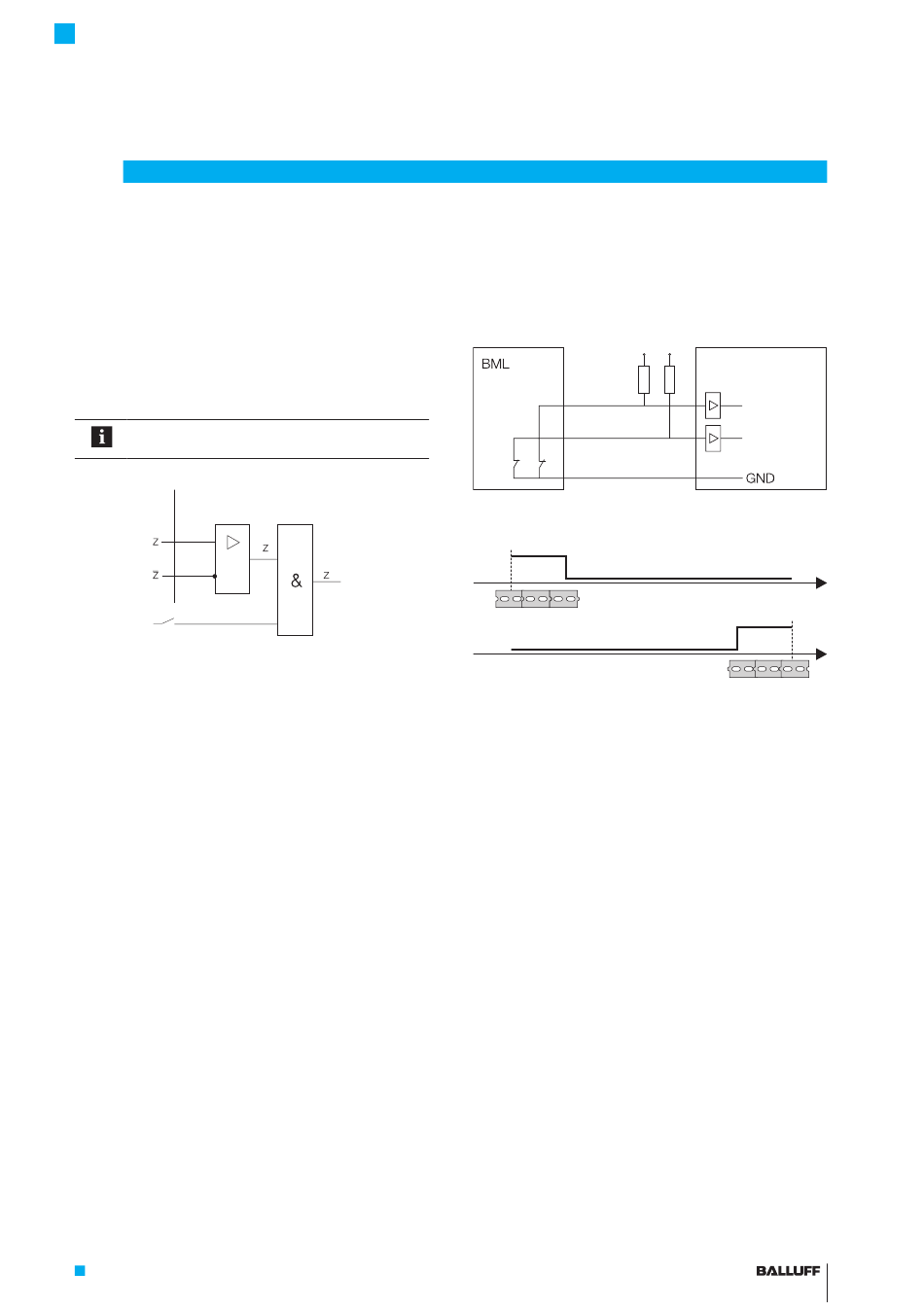

Fig. 6-5 : Circuit de la position de référence
www.balluff.com
6.1.3
Les aimants permanents de polarité différente aux
extrémités de la section de mesure sont chacun balayés
par un capteur de fin de course.
Les capteurs fonctionnent en tant que contact à ouverture,
ce qui permet de surveiller la rupture de câble.
Fig. 6-6 :
Signal de
référence pour la
commande
Fig. 6-7 :
Circuit pour aimants de fin de course avant et
arrière
U
B
R0 R1
FLS
RLS
GND
Circuit de fin de course, R0 = R1 = résistance de tirage
(par ex. 1 k)
Aimants de fin de course arrière
Aimants de fin de course avant
Signaux aimants de fin de course
français
API
Aimants de fin
de course avant
Aimants de fin
de course arrière
15
