anTenimienTo de la cámaRa
BISAGRA AJUSTABLE
Las puertas de la cámara frigorífica Nor-Lake de 26", 30" y 36" de ancho se entregan con bisagra ajustable. La
bisagra ajustable permite encuadrar una puerta dentro del marco.
Si necesita ajustar una puerta:
Abra la puerta y encontrará un pequeño botón taponador de cromo, al borde de la puerta detrás de la bisagra
superior. Antes de cualquier ajuste, debe aflojar ligeramente los tornillos en la chapa de la bisagra de la puerta.
Luego quite el botón taponador de cromo. Así, ahora puede acceder al tornillo de ajuste. Haga sólo ajustes
menores y luego cierre la puerta y vea si el ajuste rectificó la situación. Cuando haya terminado, reemplace el
tapón de cromo y vuelva a ajustar los tornillos en la abrazadera de la bisagra.
NOTA: En puertas con placa metálica en la parte inferior (kick plate)es probable que tenga que recurrir a una
(3ª) bisagra central. En este caso, hay una 2.ª bisagra ajustable. Necesitará aflojar los tornillos tanto en la(s)
bisagra(s) de arriba como en la(s) del centro y hacer ajustes menores en ambas áreas..
REEMPLAZO dEL CONJUNTO dE JUNTAS MAGNÉTICAS dE LA PUERTA

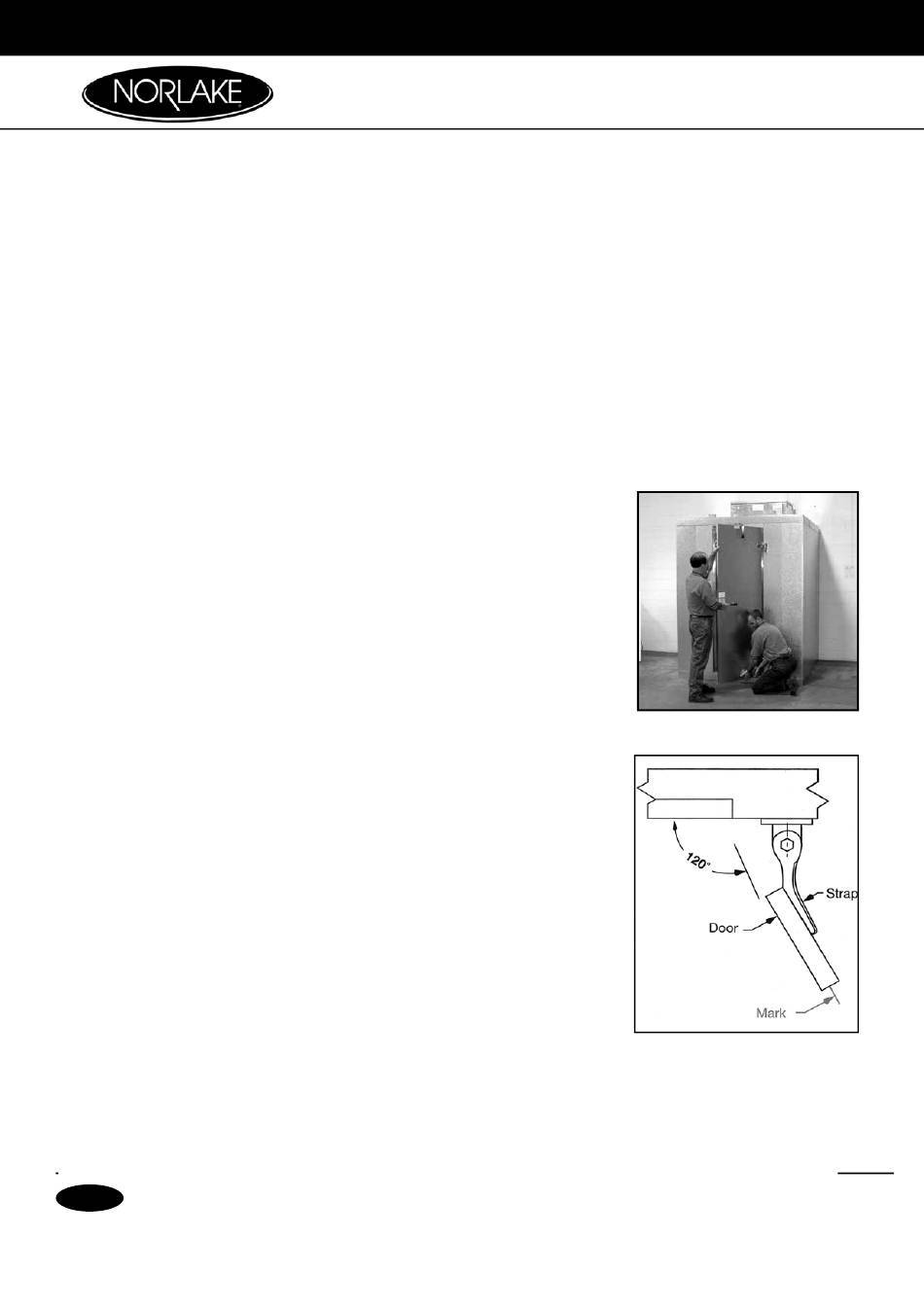

Para su conveniencia y seguridad, es aconsejable quitar el conjunto completo de
la puerta de la cámara frigorífica o congelador antes de intentar reemplazar la
junta de la puerta. Prepare una superficie lisa y limpia sobre la cual la superficie
exterior del conjunto de la puerta puede ser colocada sin estropear o raspar el
acabado.
REMOCIóN dEL CONJUNTO dE PUERTA – TOdAS LAS CÁMARAS
fRIGORÍfICAS y CONGELAdORES CON PLÁSTICO ESPONJOSO CON
BISAGRAS ACCIONAdAS POR LEvAS dE ALZAMIENTO
NOTA: Para puertas equipadas con una bisagra con resorte, vea la etiqueta con
instrucciones para quitar la puerta en la cara interna de esta, cerca de la bisagra
superior. Cuando quite el conjunto de puerta de una cámara, solicite la asistencia
de un ayudante durante los procedimientos de quita y reemplazo.
1. Abra la puerta hasta la posición de reposo; frene aproximadamente a los 120º.
2. Haga una marca en el piso para indicar la posición de la puerta (ver diagrama).
3. Levante la puerta y quítela del marco.
4. Para cambiar la puerta, alinee la puerta con la marca en el piso.
5. Coloque los orificios hexagonales de los goznes de las bisagras sobre los
vástagos hexagonales y baje la puerta.

PARA RESTABLECER LAS BISAGRAS CON RESORTE

Para la bisagra con resorte superior, tendrá que restablecer el resorte/vástago
hexagonal. Con la puerta instalada y cerrada con llave, quite los tornillos del gozne de la bisagra con resorte (de la
puerta únicamente). Será necesario que sostenga el gozne contra la puerta para evitar que el resorte salte hacia
usted cuando quite los tornillos. Tire hacia arriba de esa pieza del gozne para quitarla de la puerta. Sostenga esa
pieza del gozne sobre el resto de la bisagra de manera que el gozne quede al ras de la puerta. Vuelva a bajar
la pieza del gozne hacia la puerta de manera que encaje en el vástago hexagonal. Ha restablecido el resorte.
Vuelva a insertar los tornillos en el gozne y la puerta. Nota: En condiciones normales, el resorte está relajado
cuando la puerta está cerrada.
