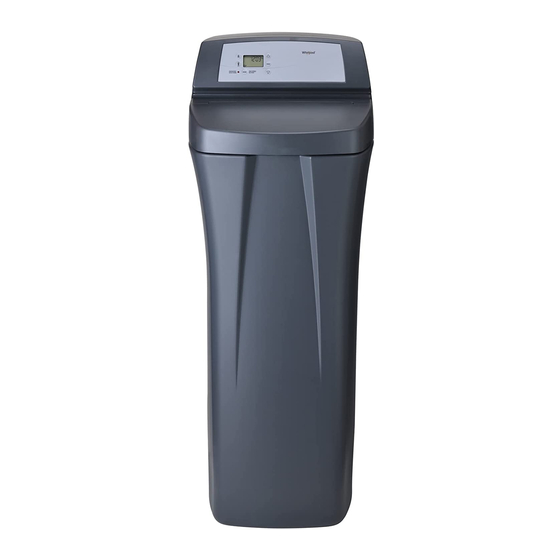

Modelo WHESFC
Cómo instalar,
operar y mantener su
acondicionador de agua
REGISTRO DEL PRODUCTO
Y LA GARANTÍA
Registre su producto
en línea para validar y
extender la duración de
su garantía. Consulte la
página de garantía para
obtener más información.
www.whirlpoolwatersolutions.com
Si tiene cualquier pregunta o inquietud al instalar,
operar o mantener su acondicionador de agua,
llame gratis a nuestro número telefónico:
1-866-986-3223
whirlpoolwatersolutions.com
o visite
Cuando llame, esté preparado para proporcionar el
modelo y número de serie del producto, que se
encuentran en la calcomanía de clasificación,
la que generalmente está situada en el reborde
debajo de las bisagras de la tapa de sal.
Este sistema ha sido probado y certificado por
NSF International según la norma NSF/ANSI 42
para la reducción del sabor y el olor a cloro, y la
norma 44 para la reducción de la dureza y eficiencia,
y certificado según la norma NSF/ANSI 372.
®
Fabricado y garantizado por
Ecodyne Water Systems
1890 Woodlane Drive
Woodbury, MN 55125
7368645 (Rev. C 6/19/19)
Publicidad
Tabla de contenido
Manuales relacionados para Whirlpool WHESFC
Resumen de contenidos para Whirlpool WHESFC
- Página 1 ® Modelo WHESFC Cómo instalar, operar y mantener su acondicionador de agua REGISTRO DEL PRODUCTO Y LA GARANTÍA Registre su producto en línea para validar y extender la duración de su garantía. Consulte la página de garantía para obtener más información.
-
Página 2: Tabla De Contenido
CONTENIDO Página Especificaciones y reclamos de funcionamiento ........... 3 Seguridad con el acondicionador de agua . -
Página 3: Especificaciones Y Reclamos De Funcionamiento
Especificaciones y reclamos de funcionamiento ESPECIFICACIONES Modelo WHESFC Código del modelo LLFC 11,000 a 2.6 lb. Capacidad de ablandado nominal (granos por dosis de sal) 24,700 a 7.8 lb. 31,100 a 13.4 lb. Eficiencia nominal (granos/libra de sal por dosis mínima de sal) 4,230 a 2.6 lb. -
Página 4: Seguridad Con El Acondicionador De Agua
Seguridad con el acondicionador de agua Es muy importante su seguridad y la seguridad de los demás. En este manual y en el aparato hemos incluido muchos mensajes de seguridad. Siempre lea y cumpla con todos los mensajes de seguridad. Este es el símbolo de alerta de seguridad. -
Página 5: Inspeccione El Envío
Inspeccione el envío Las piezas necesarias para armar e instalar el envío y tome nota de cualquier daño. acondicionador de agua se incluyen con la unidad. Retire y deseche (o recicle) todos los materiales de Revise minuciosamente el Las piezas necesarias para empaque. -
Página 6: Requisitos De Instalación
Requisitos de instalación REQUISITOS DE UBICACIÓN CÓDIGOS DE PLOMERÍA Considere todo lo siguiente cuando seleccione un sitio de Toda la plomería debe instalarse en cumplimiento de los instalación para el acondicionador de agua. códigos de plomería nacional, estatal y local. = No coloque el acondicionador de agua donde puedan existir temperaturas de congelación. -
Página 7: Válvula De Una Derivación
Requisitos de instalación REQUISITOS PARA EL DESAGÜE DE Roscas NPT Rebabas para la tubería LA VÁLVULA de 1/4 pulg. de 3/8 pulg. de D.I. Abrazadera para Use la manguera flexible de desagüe (incluida), mídala y manguera córtela a la longitud necesaria. No en todas las locali- dades se permite usar mangueras flexibles de desagüe Manguera de (consulte sus códigos de plomería). -
Página 8: Dimensiones
Dimensiones 19 pulg. ENT. 3-3/4 pulg. 18 pulg. SAL. ENT. – SAL. 47-7/8 pulg. 41-1/2 pulg. 39-1/2 pulg. FIG. 8 Instrucciones de instalación INSTALACIÓN TÍPICA Agua dura Agua acondicionada A los grifos externos Tubo Clips Adaptador por Válvula del acondi- fusión NPT de cionador de agua 1 pulg. -
Página 9: Cierre El Suministro De Agua
Instrucciones de instalación CIERRE EL SUMINISTRO DE AGUA Conjunto del Cubierta superior tubo Venturi de Codo de sobre- 1. Cierre la válvula principal del suministro de agua, la boquilla flujo del tanque situada cerca de la bomba de la cisterna o el medi- de salmuera Tuerca - dor de agua. -
Página 10: Información Sobre Conexión A Tierra
Instrucciones de instalación Asegúrese de que el tubo de suministro de agua vaya al lado de entrada de la válvula del condicionador de agua. NOTA: La entrada y la salida están marcadas en la válvula del equipo. Siga el sentido del flujo de agua para estar seguro de que el agua dura está... - Página 11 Instrucciones de instalación AGREGUE AGUA Y SAL AL TANQUE DE PURGUE LAS PARTÍCULAS FINAS DE ALMACENAMIENTO DE SAL CARBONO Durante la fabricación y el envío del producto se generan pequeñas partículas de material filtrante de carbono, las cuales saldrán del tanque de medios filtrantes con el primer flujo de agua.
-
Página 12: Desinfecte El Acondicionador De Agua / Desinfecte Después Del Servicio
Instrucciones de instalación DESINFECTE EL ACONDICIONADOR DE PRUEBE PARA DETECTAR FUGAS AGUA / DESINFECTE DESPUÉS DEL Para evitar la presión de aire en el sistema de acondicion - SERVICIO ador de agua y la plomería, realice estos pasos en orden: 1. -
Página 13: Programación Del Acondicionador De Agua
SUBIR o BAJAR para fijar último reinicio. Esto es un recordatorio para utilizar la hora actual. “Subir” hace avanzar los números en el limpiador Whirlpool WHE-WSC para ablanda dor pantalla; “Bajar” los hace retroceder. Asegúrese de ® de agua tres veces al año. Para reiniciar el tempor - que la función AM o PM esté... -
Página 14: Fije El Número De Dureza Del Agua
Programación del acondicionador de agua FIJE EL NÚMERO DE DUREZA DEL AGUA 1. Luego, oprima nuevamente el botón PROGRAM (Programar) para que aparezca en pantalla un “25” destellante y la palabra “HARDNESS” (Dureza). FIG. 19 El tipo de sal le permite escoger entre cloruro de sodio (NaCl), el cual es sal corriente para FIG. -
Página 15: Características/Opciones De Personalización
Características/opciones de personalización RECARGAR FIJAR EL NIVEL DE SAL El botón RECHARGE (Recargar) se usa para iniciar El acondicionador de agua tiene una luz indicadora inmediatamente una recarga. de monitoreo de sal para recordarle que debe agregar sal al tanque de almacenamiento. 1. -
Página 16: Eficiencia De Sal
Características/opciones de personalización EFICIENCIA DE SAL REDUCCIÓN DE HIERRO EN AGUA LIMPIA / TRANSPARENTE Cuando se activa esta función, el acondicionador de agua funcionará con eficiencias de sal de al menos Esta función es beneficiosa para los suministros de 4,000 granos de dureza por libra de sal (se puede agua que contienen hierro ferroso (agua transparente). -
Página 17: Función De Limpieza
Características/opciones de personalización FUNCIÓN DE LIMPIEZA NOTA: El acondicionador se recargará automática- mente si lo necesita, incluso antes de que se La función de limpieza impide que penetren partículas cumpla la cantidad establecida de días. de sedimento más grandes en la plomería de la 1. -
Página 18: Indicador De Flujo De Agua
Levante la tapa del tanque de salmuera y vierta la gar el acondicionador manualmente; luego abra un totalidad (16 oz.) de la botella de limpiador Whirlpool ® grifo de agua fría posterior al acondicionador hasta para ablandador de agua. -
Página 19: Adición De Sal
Mantenimiento de rutina ADICIÓN DE SAL LIMPIEZA DE LA BOQUILLA Y DEL TUBO VENTURI Levante la tapa de sal y revise con frecuencia el nivel de almacenamiento de sal. Si el acondicionador de Para que el acondicionador de agua funcione ade- agua usa toda la sal antes de que lo rellene, obtendrá... -
Página 20: Solución De Problemas
Solución de problemas DIAGNÓSTICOS ELECTRÓNICOS AUTO - 3. Los símbolos en la pantalla indican el fun- MÁTICOS cionamiento del interruptor POSITION (Posición) (vea la Fig. 36). Este acondicionador de agua tiene una función de autodiagnóstico para el sistema eléctrico (excepto la energía de entrada y/o el medidor de agua). -
Página 21: Reajuste A Los Valores De Fábrica
Solución de problemas REAJUSTE A LOS VALORES DE FÁBRICA Comenzará un flujo lento de agua rumbo al desagüe. Verifique la extracción de salmuera del Para reajustar el controlador electrónico a todos los tanque iluminando con una linterna el depósito de valores predeterminados en la fábrica (hora, dureza, etc.): salmuera y observando una caída notoria en el nivel 1. -
Página 22: Vista Detallada Del Acondicionador
Vista detallada del acondicionador Conjunto de la válvula Vea las piezas en las páginas 24 y 25... -
Página 23: Lista De Piezas Del Acondicionador
Lista de piezas del acondicionador Clave Clave Pieza No. Descripción Pieza No. Descripción Juego de juntas tóricas para Tapa de sal 7332131 – 7112963 el distribuidor (pida la calcomanía más abajo) (se incluye claves No. 1 a 3) 7336622 Calcomanía de instrucciones Junta tórica, 2-7/8 x 3-1/4 pulg. -
Página 24: Vista Detallada De La Válvula
Vista detallada de la válvula Banda antidesgaste Sello Vista en corte transversal... -
Página 25: Lista De Piezas De La Válvula
Lista de piezas de la válvula Clave Clave Pieza No. Descripción Pieza No. Descripción Juego de motor, leva y engranaje, 1 Junta tórica, 1-1/16 x 1-5/16 pulg., – 7373828 7337597 pulg. (se incluye claves No. 100 a 102) paquete de 4 Motor Conjunto de turbina y soporte inclu - –... -
Página 26: Garantía
® ® WHE-WSC en whirlpoolwatersolutions.com, el periodo de garantía total de un año para piezas y mano de obra puede extenderse a cinco (5) años a partir de la fecha de compra. Utilice una botella de limpiador Whirlpool WHE- ®...
