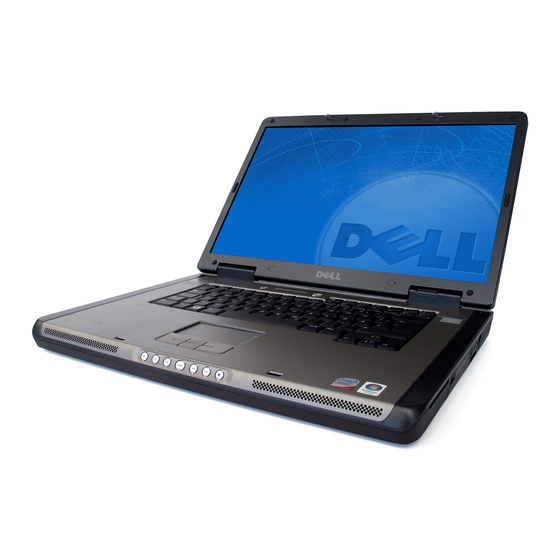

Página 1 Dell Precision™ Mobile Workstation M6300 Guía del usuario...
Página 2: Abreviaturas Y Siglas
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Página 3: Tabla De Contenido
Contenido Búsqueda de información ... . Acerca de su ordenador ... . . Establecimiento de la configuración del ordenador ......Vista anterior .
Página 4 Comprobación de la carga de la batería ..Medidor de batería Dell™ QuickSet ..® Medidor de energía de Microsoft ® Windows Vista ....
Página 5 Administración de energía ... . . Funciones de los altavoces ... . Funciones de la tecla con el logotipo de ®...
Página 6 ....Comprobación de la tarjeta Mobile Broadband de Dell ....
Página 7 10 Seguridad del ordenador ... Seguro para cable de seguridad ... . Tarjetas Smart y lectores de huellas dactilares ..Contraseñas .
Página 8 (Diagnósticos Dell) ....Inicio de Dell Diagnostics desde la unidad de disco duro ....
Página 9 Microsoft Windows ....Uso de Dell™ PC Restore y Dell Factory Image Restore ....
Página 10 Unidad óptica ..... . Unidad de disco duro ....Desmontaje de la unidad de disco duro .
Página 11 Seguro de la pantalla ....Extracción del seguro de la pantalla ..Sustitución del seguro de la pantalla .
Página 12 Ensamblaje de refrigeración/tarjeta de vídeo ..Extracción del ensamblaje de refrigeración/tarjeta de vídeo ... Sustitución del ensamblaje de refrigeración/tarjeta de vídeo ... Ventiladores del sistema .
Página 13 Antes de llamar ..... Cómo ponerse en contacto con Dell ..
Página 14 19 Especificaciones ....20 Apéndice ......Aviso de productos de Macrovision .
Página 15: Búsqueda De Información
Búsqueda de información NOTA: Algunas funciones o medios son opcionales y pueden no incluirse en su ordenador. Es posible que algunas funciones o medios no estén disponibles en determinados países. NOTA: Su ordenador puede incluir información adicional. Búsqueda de información...
Página 16 (consulte el apartado “Reinstalación de controladores y utilidades” en la página 146), para ejecutar los Dell Diagnostics (consulte el apartado “Dell Diagnostics” en la página 119). Los archivos “readme” (léame) pueden estar incluidos en su CD para disponer de actualizaciones de última hora sobre los...
Página 17 • Cómo abrir mi ordenador NOTA: Este documento está disponible en formato PDF en support.dell.com. • Información sobre la garantía Guía de información del producto de Dell™ • Términos y condiciones (sólo en EE.UU.) • Instrucciones de seguridad • Información reglamentaria •...
Página 18 Windows ordenador. • Utilice la etiqueta de servicio para identificar el ordenador cuando visite support.dell.com o se ponga en contacto con el servicio de asistencia. • Escriba el código de servicio urgente para dirigir su llamada cuando se ponga en contacto con el servicio de asistencia.
Página 19 • El servicio Dell Technical Update: notificación proactiva mediante correo electrónico de actualizaciones de software y hardware para el ordenador.
Página 20: Haga Clic En Inicio
• Actualizaciones de software y Utilidad Dell Support sugerencias para la solución de La utilidad Dell Support es un sistema de problemas: preguntas más frecuentes, notificación y actualización automatizadas temas candentes y estado general del instalado en el ordenador.
Página 21 • Información sobre la actividad de la Ayuda de Dell QuickSet red, el Power Management Wizard Para ver la Dell QuickSet Help (Ayuda de (Asistente para la administración de Dell QuickSet), haga clic con el botón energía), teclas de acceso rápido y otros derecho del ratón en el icono QuickSet de...
Página 22 ¿Qué busca? Aquí lo encontrará Después de volver a instalar el sistema operativo, utilice el soporte multimedia Drivers and Utilities (Controladores y utilidades) para volver a instalar los controladores de los dispositivos que se incluían con el ordenador. La clave del producto del sistema operativo se encuentra en el ordenador.
Página 23: Acerca De Su Ordenador
Acerca de su ordenador Establecimiento de la configuración del ordenador En función de las selecciones que realizó cuando adquirió el ordenador, éste tendrá una de las diferentes configuraciones de la controladora de vídeo. Para determinar la configuración de la controladora de vídeo del ordenador: 1 Vaya al Centro de ayuda y soporte técnico de Windows.
Página 24: Vista Anterior
Vista anterior Seguros de la pantalla (2) Seguro de liberación de la pantalla Pantalla Botón de alimentación Indicadores luminosos de estado del Lector biométrico (opcional) dispositivo Superficie táctil Botones de control multimedia Altavoces (2) Botones de la superficie táctil Zona de desplazamiento de la Teclado superficie táctil Botón de ahorro de la batería...
Página 25 E G U R O S D E L A P A N T A L L A : Mantienen la pantalla cerrada. E G U R O D E L I B E R A C I Ó N D E L A P A N T A L L A : Deslice los seguros de la pantalla para liberarlos y para abrir la pantalla.
Página 26 Se ilumina cuando se enciende el ordenador y parpadea cuando éste se encuentra en el modo de administración de energía. Se ilumina cuando el ordenador lee o escribe datos. AVISO: Para evitar que se produzcan pérdidas de datos, no apague nunca el ordenador si el indicador parpadea.
Página 27 Silenciar el sonido. Bajar el volumen. Subir el volumen. Reproducir o hacer una pausa. Reproducir la pista anterior. Reproducir la pista siguiente. Detener. L T A V O C E S : Para ajustar el volumen de los altavoces integrados, pulse los botones de control multimedia o los métodos abreviados de teclado de volumen del altavoz.
Página 28 N D I C A D O R E S L U M I N O S O S D E L T E C L A D O Y D E L E S T A D O I N A L Á M B R I C O Los indicadores luminosos situados sobre el teclado indican lo siguiente: Se ilumina cuando el teclado numérico está...
Página 29: Vista Lateral Izquierda
Una función opcional que le permite obtener acceso al E C T O R B I O M É T R I C O ordenador mediante la colocación del dedo en el dispositivo de seguridad del lector biométrico. Este dispositivo lee y otorga acceso autorizado al ordenador mediante la lectura de su huella NOTA: Para este procedimiento es necesario el soporte multimedia Operating...
Página 30: Vista Lateral Derecha
O N E C T O R E S U S B : Conectan dispositivos USB, como un ratón, un teclado o una impresora. También puede conectar la unidad de disco flexible opcional directamente a un conector USB utilizando el cable de dicha unidad. N I D A D Ó...
Página 31 altas velocidades de transferencia, como algunas cámaras digitales de vídeo. E C T O R D E T A R J E T A S D E M E M O R I A M U L T I M E D I A 1: Proporciona una manera rápida y cómoda de ver y compartir fotos digitales, música y vídeos almacenados en una tarjeta de memoria multimedia.
Página 32: Vista Posterior
Vista posterior Rejilla de ventilación Conector para S-vídeo y salida de TV Conector de red (RJ-45) Conector de módem (RJ-11) Conectores USB (2) Conectores USB (2) Conector de interfaz de vídeo digital Conector de vídeo (VGA) (DVI) Conector del adaptador de CA Rejilla de ventilación O N E C T O R P A R A V Í...
Página 33 Conecta el ordenador a una red. La luz intensa del conector proporciona información acerca del estado de la conexión. Si está apagada indica que no hay conexión, verde indica una conexión de 10-MB/seg, naranja indica una conexión de 100 MB/seg, y amarilla indica una conexión de 1000 MB/seg.
Página 34 O N E C T O R D E I N T E R F A Z D E V Í D E O D I G I T A L ( D V I ) Conecta un monitor externo compatible con DVI, como un monitor de panel plano.
Página 35: Vista Inferior
El adaptador de CA convierte la corriente alterna en la corriente continua que necesita el ordenador. Puede conectar el adaptador de CA al ordenador independientemente de que esté encendido o apagado. Para obtener un rendimiento óptimo, utilice sólo el adaptador de CA que venía con el ordenador.
Página 36 Medidor de estado/carga de la Pasador de liberación del batería compartimento de la batería Batería Strike Zone Cubierta de la tarjeta interna Unidad de disco duro opcional con tecnología inalámbrica ® Bluetooth Rejilla de ventilación Cubierta de la minitarjeta/módem Conector del dispositivo de Cubierta del módulo de memoria acoplamiento Rejilla de ventilación...
Página 37 : Permite conectar al ordenador la base para medios o el dispositivo de acoplamiento. Si desea más información, consulte la documentación de Dell incluida con el dispositivo de acoplamiento. AVISO: El ordenador cuenta con la tecnología Undock & Go™ que permite desacoplar el ordenador sin entrar en el modo de espera.
Página 38 Acerca de su ordenador...
Página 39: Configuración Del Ordenador
Configuración del ordenador Transferencia de información a un ordenador nuevo Puede utilizar los “asistentes” del sistema operativo para ayudarle a transferir archivos y otros datos de un ordenador a otro (por ejemplo, de un ordenador antiguo a uno nuevo. Para obtener instrucciones, consulte en los apartados siguientes el que corresponda al sistema operativo que ejecuta su ordenador.
Página 40 Para preparar un ordenador nuevo para la transferencia de archivos: 1 Abra el Asistente para transferencia de archivos y configuraciones: haga clic en Inicio→ Todos los programas→ Accesorios→ Herramientas del sistema→ Asistente para transferencia de archivos y configuraciones. 2 Cuando aparezca la pantalla de bienvenida Asistente para transferencia de archivos y configuraciones, haga clic en Siguiente.
Página 41 Ejecución del Asistente para transferencia de archivos y configuraciones sin el soporte multimedia Operating System (Sistema operativo) Para ejecutar el Asistente para transferencia de archivos y configuraciones sin el soporte multimedia Operating System (Sistema operativo), debe crear un disco del asistente que le permitirá crear un archivo imagen a modo de copia de seguridad para los medios extraíbles.
Página 42: Microsoft Windows Vista
NOTA: Para obtener más información acerca de este procedimiento, busque en el sitio web support.dell.com el documento #154781 (What Are The Different Methods To Transfer Files From My Old Computer To My New Dell™ Computer Using the ® ® Microsoft Windows XP Operating System?).
Página 43: Uso De La Batería
Uso de la batería Rendimiento de la batería NOTA: Para obtener más información acerca de la garantía de Dell para su ordenador, consulte la Guía de información del producto o el documento de garantía sobre papel que se envía con el ordenador.
Página 44: Comprobación De La Carga De La Batería
PRECAUCIÓN: El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por baterías de Dell. La batería está diseñada para funcionar con ordenadores Dell. No utilice una batería de otro ordenador.
Página 45: Medidor De Energía De Microsoft ® Windows Vista
® ® Medidor de energía de Microsoft Windows Vista™ El Medidor de energía de Windows Vista indica la carga que le queda a la batería. Para seleccionar el Medidor de energía, pase el cursor por encima del icono Energía del Área de notificación para visualizar la barra flotante del icono Energía.
Página 46: Advertencia De Batería Baja
(Battery Meter) de Dell QuickSet. Para obtener información acerca de QuickSet, haga clic con el botón derecho del ratón en el icono de la barra de tareas y haga clic en Help (Ayuda).
Página 47: Modos De Administración De Energía
• Ponga el ordenador en modo de espera o en modo de hibernación cuando no vaya a utilizarlo durante un largo periodo. Consulte el apartado “Modos de administración de energía” en la página 47. • Utilice el Power Management Wizard (Asistente para la administración de energía) o la ventana Power Options Properties (Propiedades de Opciones de energía) para seleccionar opciones que optimicen el uso de la energía del ordenador.
Página 48: Modo De Hibernación
Para salir del modo de espera o suspensión, pulse el botón de alimentación o abra la pantalla, dependiendo de cómo haya configurado las opciones de administración de energía. No es posible sacar al ordenador del modo de espera o suspensión pulsando una tecla ni tocando la superficie táctil o la palanca de seguimiento.
Página 49: Configuración De Los Valores De Administración De Energía
Energía. • Seleccione una de las opciones siguientes en la sección Seleccionar un plan de energía. • Dell Recommended (Recomendado por Dell) • Power Saver (Ahorrador de energía) • High Performance (Alto rendimiento) •...
Página 50: Carga De La Batería
Extracción de la batería PRECAUCIÓN: El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por baterías de Dell. La batería está diseñada para funcionar con ordenadores Dell™. No utilice una batería de otro ordenador.
Página 51: Almacenamiento De Una Batería
Para extraer la batería: 1 Si el ordenador está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo. Si desea instrucciones, consulte la documentación incluida con el dispositivo de acoplamiento. 2 Asegúrese de que el ordenador esté apagado o suspendido en un modo de administración de energía.
Página 52 Uso de la batería...
Página 53: Uso Del Teclado
Uso del teclado Teclado numérico El teclado numérico funciona como el teclado numérico de un teclado externo. Cada tecla del teclado numérico tiene varias funciones. Los números y símbolos del teclado numérico están marcados en azul en la parte derecha de las teclas.
Página 54: Combinaciones De Teclas
Dell™ QuickSet” en la página 44. Bandeja de CD o de DVD <Fn><F10> Expulsa la bandeja fuera de la unidad (si Dell QuickSet está instalado). Para obtener más información sobre Dell QuickSet, consulte el apartado “Dell™ QuickSet” en la página 233.
Página 55: Administración De Energía
Pone el ordenador en modo de hibernación (si ha utilizado QuickSet para establecer este método abreviado del teclado). Para obtener más información, consulte el apartado “Dell™ QuickSet” en la página 233. Funciones de los altavoces <Fn><Re Pag> Sube el volumen de los altavoces integrados y de los altavoces externos, si se han conectado.
Página 56: Funciones De La Tecla Con El Logotipo De Microsoft ® Windows Vista
Tecla del logotipo de Abre el cuadro de diálogo Resultados de la búsqueda - ordenadores (si el ordenador está Windows y <Ctrl><f> conectado a una red). Tecla del logotipo de Abre el cuadro de diálogo Propiedades del sistema. Windows y <Pausa> ®...
Página 57 Superficie táctil Botones de la superficie táctil (3) • Para mover el cursor, deslice ligeramente el dedo por la superficie táctil. • Para seleccionar un objeto, toque ligeramente la superficie de la superficie táctil o presione con el pulgar el botón izquierdo de la superficie táctil. •...
Página 58: Personalización De La Superficie Táctil
Personalización de la superficie táctil Puede desactivar la superficie táctil o ajustar su configuración utilizando la ventana Propiedades del mouse. 1 Abra el Panel de control y, a continuación, haga clic en Mouse. Consulte el Centro de ayuda y soporte técnico de Windows para obtener información sobre el Panel de control.
Página 59: Uso De La Pantalla
Uso de la pantalla Ajuste del brillo Cuando un ordenador Dell™ está funcionando con baterías, puede conservar energía configurando el brillo de la pantalla en la opción más baja con la que pueda trabajar presionando <Fn> y las teclas de flecha arriba o flecha abajo en el teclado.
Página 60: Cómo Hacer Que Las Imágenes Y El Texto Aparezcan Más Grandes O Nítidos
NOTA: Use únicamente los controladores de vídeo instalados por Dell, que han sido diseñados para ofrecer el mejor rendimiento con el sistema operativo instalado por Dell.
Página 61: Windows Vista
® Windows Vista 1 Haga clic en el botón Inicio de Windows Vista, y haga clic en Control Panel (Panel de control). 2 En Appearance and Personalization (Apariencia y personalización), haga clic en Adjust screen resolution (Ajustar resolución de pantalla). 3 En la ventana Display Settings (Configuración de pantalla), en Resolution (Resolución), mueva la barra deslizante a la izquierda/derecha para disminuir/aumentar la resolución de pantalla.
Página 62 Uso de la pantalla...
Página 63: Uso De Dispositivos Multimedia
Uso de dispositivos multimedia Reproducción de CD y DVD AVISO: No ejerza presión en la bandeja de la unidad de CD o DVD al abrirla o cerrarla. Mantenga la bandeja cerrada cuando no utilice la unidad. AVISO: No mueva el ordenador mientras esté reproduciendo los CD o DVD. 1 Haga clic en el botón de expulsión de la parte frontal de la unidad.
Página 64 NOTA: Si usa un módulo que se suministró con otro ordenador, tendrá que instalar los controladores y el software necesarios para reproducir discos DVD o para escribir datos. Para obtener más información, consulte el CD Drivers and Utilities (este CD es opcional y es posible que no esté disponible para su ordenador o en determinados países).
Página 65: Copia De Soportes Cd, Dvd Y Blu-Ray Disc™ (Bd)
Esta sección se aplica sólo a ordenadores que disponen de una unidad de DVD+/-RW o una unidad de BD-RE. NOTA: Los tipos de unidades ópticas que ofrece Dell pueden variar en función del país. En las siguientes instrucciones se explica cómo realizar una copia exacta de un CD, DVD o BD mediante Roxio Creator.
Página 66 Si dispone de dos unidades ópticas, seleccione la unidad en la que ha • insertado el disco de origen y haga clic en el botón Copy Disc (Copiar disco) para continuar. El ordenador copia los datos del disco de origen en el disco virgen.
Página 67 Tipo de soporte Leer Grabar Regrabable DVD-RW Sí Sí Sí DVD+R DL Sí Sí DVD-R DL Sí Unidades de BD grabables Tipo de soporte Leer Grabar Regrabable CD-R Sí Sí CD-RW Sí Sí Sí DVD+R Sí Sí DVD-R Sí Sí DVD+RW Sí...
Página 68: Ajuste Del Volumen
• No ocupe toda la capacidad de un CD-R o CD-RW vacío al grabar; por ejemplo, no copie un archivo de 650 MB en un CD vacío de 650 MB. La unidad de CD-RW necesita 1 ó 2 MB de espacio libre para finalizar la grabación.
Página 69: Ajuste De La Película
Icono de volumen Medidor de volumen Icono de silencio Cuando está activado el medidor, ajuste el volumen mediante los botones de control de volumen o presionando las teclas siguientes: • Pulse <Fn> <AvPág> para aumentar el volumen. • Pulse <Fn> <RePág> para bajarlo. •...
Página 70: Conexión Del Ordenador A Un Dispositivo De Audio O Televisión
Los cables del adaptador de audio digital y TV se pueden comprar a Dell. El ordenador dispone de un conector para S-vídeo y salida de TV que, junto con el cable de S-vídeo estándar, el adaptador de vídeo compuesto o un cable...
Página 71 Conector para S-vídeo y salida de TV 2 Adaptador de vídeo compuesto Conector de audio digital S/PDIF Conector de salida de vídeo compuesto Conector de S-vídeo Conector para S-vídeo y salida de TV 2 Adaptador de vídeo componente Conector de audio digital S/PDIF Conector de salida de vídeo componente Pr (rojo) Conector de salida de vídeo...
Página 72 NOTA: Consulte los diagramas que encontrará al principio de cada subapartado para ayudarle a determinar qué método de conexión debe utilizar. Cuando acabe de conectar el vídeo y los cables de audio entre el ordenador y el TV, debe activar el ordenador para trabajar con el TV. Consulte el apartado “Activación de la configuración de pantalla para un televisor”...
Página 73 1 Apague el ordenador y el televisor o el dispositivo de audio que desea conectar. NOTA: Si su dispositivo de televisión o audio es compatible con S-vídeo, pero no admite audio digital S/PDIF, puede conectar un cable de S-vídeo directamente al conector para S-vídeo y salida de TV del ordenador (sin el cable del adaptador de audio digital y TV).
Página 74 S-vídeo y audio digital S/PDIF Conector para S-vídeo y salida de TV Adaptador de vídeo compuesto Adaptador de vídeo compuesto Cable de S-vídeo Cable de audio digital S/PDIF Uso de dispositivos multimedia...
Página 75 1 Apague el ordenador y el televisor y/o el dispositivo de audio que desea conectar. 2 Conecte el adaptador de vídeo compuesto al conector para S-vídeo y salida de TV del ordenador. 3 Enchufe un extremo del cable de S-vídeo al conector de salida de S-vídeo del adaptador de vídeo compuesto.
Página 76 Vídeo compuesto y audio estándar Conector de entrada de audio Conector para S-vídeo y salida de TV Adaptador de vídeo compuesto Adaptador de vídeo compuesto Cable de vídeo compuesto Cable de audio estándar Uso de dispositivos multimedia...
Página 77 1 Apague el ordenador y el televisor o el dispositivo de audio que desea conectar. 2 Conecte el adaptador de vídeo compuesto al conector para S-vídeo y salida de TV del ordenador. 3 Enchufe un extremo del cable de vídeo compuesto al conector de salida de vídeo compuesto en el adaptador de vídeo compuesto.
Página 78 Vídeo compuesto y audio digital S/PDIF Conector para S-vídeo y salida de TV Adaptador de vídeo compuesto Adaptador de vídeo compuesto Cable de vídeo compuesto Cable de audio estándar Uso de dispositivos multimedia...
Página 79 1 Apague el ordenador y el televisor o el dispositivo de audio que desea conectar. 2 Conecte el adaptador de vídeo compuesto al conector para S-vídeo y salida de TV del ordenador. 3 Enchufe un extremo del cable de vídeo compuesto al conector de entrada de vídeo compuesto del adaptador de vídeo compuesto.
Página 80 Vídeo componente y audio estándar Conector para S-vídeo y salida de TV Adaptador de vídeo componente Adaptador de vídeo componente Cable de vídeo de componente Cable de audio estándar Uso de dispositivos multimedia...
Página 81 1 Apague el ordenador y el televisor o el dispositivo de audio que desea conectar. 2 Conecte el adaptador de vídeo componente al conector para S-vídeo y salida de TV del ordenador. 3 Enchufe los tres extremos del cable de vídeo componente en los conectores para salida de vídeo componente del adaptador de vídeo componente.
Página 82 Vídeo componente y audio digital S/PDIF Conector para S-vídeo y salida de TV Adaptador de vídeo componente Uso de dispositivos multimedia...
Página 83 Adaptador de vídeo componente Cable de vídeo de componente Cable de audio estándar 1 Apague el ordenador y el televisor o el dispositivo de audio que desea conectar. 2 Conecte el adaptador de vídeo componente al conector para S-vídeo y salida de TV del ordenador.
Página 84 Adaptador de vídeo componente 2 Conector de salida de vídeo componente Cable de vídeo de componente 4 Enchufe los tres conectores del otro extremo del cable de vídeo de componente en los conectores de entrada de vídeo de la TV. Asegúrese de que los colores rojo, verde y azul del cable coinciden con los colores de los conectores de entrada de TV.
Página 85 Activación del audio digital S/PDIF Si su ordenador dispone de una unidad de DVD, puede activar el audio digital para la reproducción de DVD. 1 Inicie la aplicación Cyberlink PowerDVD. 2 Introduzca un DVD en la unidad de DVD. Si el DVD inicia la reproducción, haga clic en el botón de detención. 3 Haga clic en la opción Settings (Configuración).
Página 86 3 Haga clic en la opción Settings (Configuración). 4 Haga clic en la opción DVD. 5 Haga clic en el icono DVD Audio Setting (Configuración de audio del DVD). 6 Haga clic en las flechas que se encuentran junto a la opción Speaker Configuration (Configuración de altavoces) para desplazarse por las opciones y seleccione la opción Headphones (Auriculares).
Página 87 NOTA: Para determinar qué tipo de tarjeta de vídeo tiene instalada en el ordenador, consulte el Centro de ayuda y soporte técnico de Windows. Para acceder al Centro → de ayuda y soporte técnico, haga clic en Inicio Ayuda y soporte técnico. En Elija una tarea..., haga clic en Utilizar herramientas para ver la información de su ordenador y diagnosticar problemas.
Página 88 Uso de dispositivos multimedia...
Página 89: Instalación Y Utilización De Redes
Instalación y utilización de redes La instalación de una red informática proporciona conectividad entre el ordenador e Internet, otro ordenador y una red. Por ejemplo, con una red instalada en casa o en una oficina pequeña puede imprimir en un ordenador compartido, acceder a las unidades y archivos de otro ordenador, ir a otras redes o acceder a Internet.
Página 90: Configuración De Una Red En El Sistema Operativo Microsoft Windows Xp
Configuración de una red en el sistema operativo ® ® Microsoft Windows 1 Haga clic en Inicio→ Todos los programas→ Accesorios→ Comunicaciones→ Asistente para configuración de red→ Siguiente→ Lista de comprobación para crear una red. NOTA: Si selecciona el método de conexión etiquetado como Este ordenador se conecta directamente a Internet se activa el servidor de seguridad integrado que se proporciona con Windows XP Service Pack 2 (SP2).
Página 91: Configuración De Una Red En El Sistema Operativo Microsoft Windows Vista
Configuración de una red en el sistema operativo ™ Microsoft Windows Vista 1 Haga clic en el botón Inicio de Windows Vista, , y a continuación, haga clic en Conectar a→ Configurar una conexión o red. 2 Seleccione una opción en Choose a connection option (Elegir una opción de conexión).
Página 92: Instalación De Una Wlan Nueva Con Un Enrutador Inalámbrico Y Un Módem De Banda Ancha
El botón Inicio y la opción Conectar a En Microsoft Windows XP , haga clic en Inicio→ Conectar a→ Mostrar todas las conexiones. NOTA: Si el ordenador está configurado en la opción de menú Inicio clásico, haga → → clic en Inicio Conexiones de red para ver sus conexiones de Configuración red.
Página 93 3 Instale el software necesario para su enrutador inalámbrico. Es posible que el enrutador inalámbrico se haya enviado con un CD de instalación. Los CD de instalación suelen contener información de la instalación y de solución de problemas. Instale el software requerido según las instrucciones proporcionadas por el fabricante del enrutador.
Página 94: Conexión A Una Wlan
Dell™ Support en support.dell.com. Para obtener información sobre el tipo de tarjeta de red inalámbrica que está instalada en el ordenador, consulte el apartado “Cómo comprobar la tarjeta de red...
Página 95 Windows XP Para determinar qué utilidad de configuración inalámbrica administra la tarjeta de red inalámbrica: 1 Haga clic en Inicio→ Configuración→ Panel de control→ Conexiones de red. 2 Haga clic con el botón derecho del ratón en el icono Conexión de red inalámbrica y, a continuación, en Ver redes inalámbricas disponibles.
Página 96 Para obtener más información sobre el indicador de actividad inalámbrica de Dell QuickSet, haga clic con el botón derecho del ratón en el icono QuickSet de la barra de tareas y seleccione Help (Ayuda). Instalación y utilización de redes...
Página 97: Mobile Broadband (O Wireless Wide Area Network)
(SIM, Subscriber Identity Module) activado para el proveedor de servicios. • Dell Mobile Broadband Card Utility (instalada ya en el ordenador si adquirió la tarjeta al comprar el ordenador, o en el CD que se suministra con la tarjeta si la adquirió por separado).
Página 98: Comprobación De La Tarjeta Mobile Broadband De Dell
Windows” en la página 20). La guía del usuario también está disponible en el sitio web Dell Support en support.dell.com y en el CD incluido con la tarjeta Mobile Broadband si la adquirió por separado del ordenador.
Página 99: Servidor De Seguridad De Microsoft
3 Siga las instrucciones de la pantalla para administrar la conexión de red con la utilidad. O bien: 1 Haga clic en Inicio→ Todos los programas→ Dell Wireless. 2 Haga clic en Dell Wireless Broadband y siga las instrucciones de la pantalla. ® ®...
Página 100 Instalación y utilización de redes...
Página 101: Uso De Las Tarjetas
Uso de las tarjetas Tarjetas Express Las tarjetas ExpressCard proporcionan memoria adicional, comunicaciones por cable e inalámbricas, funciones multimedia y de seguridad. Las tarjetas ExpressCard admiten dos tamaños: • ExpressCard/34 (34 mm de ancho) • ExpressCard/54 (54 mm de ancho en forma de L con un conector de 34 mm) La tarjeta de 34 mm se puede colocar en las ranuras para tarjetas de 34 mm y de 54 mm.
Página 102: Paneles Protectores De Tarjetas Expresscard
Paneles protectores de tarjetas ExpressCard El ordenador se envía con un panel protector de plástico instalado en la ranura para tarjetas ExpressCard. Los paneles protectores protegen las ranuras no utilizadas del polvo y otras partículas. Guarde el panel protector de la tarjeta Express para utilizarlo cuando no haya instalada una tarjeta Express en la ranura;...
Página 103: Extracción De Una Tarjeta Expresscard O De Un Panel Protector
Botón de liberación Tarjeta ExpressCard El ordenador reconoce la tarjeta ExpressCard y carga el controlador del dispositivo adecuado de forma automática. Si el programa de configuración le pide que cargue los controladores del fabricante, utilice el disco o el CD incluido con la tarjeta ExpressCard.
Página 104: Tarjetas Smart
Botón de liberación Tarjeta ExpressCard Tarjetas smart Acerca de las tarjetas Smart Las tarjetas Smart son dispositivos portátiles con forma de tarjetas de crédito con circuitos integrados internos. La superficie superior de la tarjeta Smart contiene normalmente un procesador incorporado bajo el apoyo de contacto dorado.
Página 105: Instalación De Una Tarjeta Smart
Instalación de una tarjeta Smart Puede instalar una tarjeta smart en el ordenador mientras esté en funcionamiento. El ordenador detectará automáticamente la tarjeta. Para instalar una tarjeta smart: 1 Sostenga la tarjeta de modo que el apoyo de contacto dorado mire hacia arriba y apunte hacia la ranura para tarjetas smart.
Página 106 Ranura para tarjetas Smart Tarjeta smart Ranura para tarjeta ExpressCard Uso de las tarjetas...
Página 107: Seguridad Del Ordenador
Un seguro para cable de seguridad es un dispositivo contra robo disponible en tiendas y comercios. Para utilizar el seguro, colóquelo en la ranura para cable de seguridad de su ordenador Dell™. Para obtener más información, consulte las instrucciones incluidas con el dispositivo.
Página 108: Contraseñas
Contraseñas Acerca de las contraseñas NOTA: Las contraseñas están desactivadas cuando se recibe el ordenador. Una contraseña principal, una contraseña de administrador y una contraseña de unidad de disco duro evitan de distintas maneras todo acceso no autorizado a su ordenador. En la tabla siguiente se identifican los tipos y funciones de las contraseñas disponibles en el ordenador.
Página 109: Uso De Una Contraseña Principal
Si olvida alguna de las contraseñas, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página 245). Para su protección, el personal de asistencia técnica de Dell le pedirá que acredite su identidad con el fin de asegurarse de que no es una persona no autorizada la que utiliza el ordenador.
Página 110: Utilización De Una Contraseña De Unidad De Disco Duro
Dell. Consulte el apartado “Cómo ponerse en contacto con Dell” en la página 245.
Página 111: Trusted Platform Module (Tpm)
Broadcom Secure Foundation Getting Started Guide (Guía de introducción a Broadcom Secure Foundation). En el caso de que las copias de seguridad no fueran completas o se hubiesen perdido o dañado, Dell no podrá ayudarle a recuperar los datos codificados.
Página 112: Software De Gestión De Seguridad
2 Cargue el software de gestión de seguridad: Encienda (o reinicie) el ordenador. Cuando aparezca el logotipo de DELL™, pulse <F2> inmediatamente. Si espera demasiado y aparece el logotipo de Windows, siga esperando hasta que vea el escritorio de Windows.
Página 113: Uso Del Software De Gestión De Seguridad
éste se pierde o si se lo roban. El software es opcional y se puede adquirir al pedir el ordenador Dell™, o puede ponerse en contacto con el representante de ventas de Dell para obtener información sobre esta función de seguridad.
Página 114: Formato De Alerta Estándar (Asf)
• Póngase en contacto con el servicio de asistencia al cliente de Dell para informar de la pérdida del ordenador. Indique la etiqueta de servicio del ordenador, el número de caso y el nombre, la dirección y el número de teléfono de la comisaría en la que denunció...
Página 115 Para obtener más información sobre la implementación ASF de Dell, consulte ASF for Dell Portable Computers y ASF Administrator's Guide for Dell Portable Computers, disponibles en el sitio web Dell Support, en la dirección support.dell.com.
Página 116 Seguridad del ordenador...
Página 117: Limpieza Del Ordenador
Limpieza del ordenador PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de este apartado, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. Ordenador, teclado y monitor PRECAUCIÓN: Antes de limpiar el ordenador, desconéctelo de la toma de alimentación eléctrica.
Página 118 2 Con un paño suave y sin pelusa, frote suavemente la parte inferior del disco (la cara sin etiqueta) en línea recta, desde el centro al borde exterior. Para la suciedad difícil de eliminar, pruebe con agua o una solución diluida de agua y jabón suave.
Página 119: Solución De Problemas
Si tiene problemas con el ordenador, realice las comprobaciones del apartado Bloqueos y problemas de software (consulte el apartado “Bloqueos y problemas de software” en la página 129) y ejecute los Dell Diagnostics antes de ponerse en contacto con Dell para obtener asistencia técnica.
Página 120: Inicio De Los Dell Diagnostics Desde El Soporte Multimedia Drivers And Utilities
3 Inicie los Dell Diagnostics (Diagnósticos Dell) de una de las dos maneras siguientes: NOTA: Si espera demasiado y aparece el logotipo del sistema operativo, siga ® ® esperando hasta que vea el escritorio de Microsoft Windows y, a continuación, cierre el ordenador e inténtelo de nuevo.
Página 121: Menú Principal De Dell Diagnostics (Diagnósticos Dell)
Menú principal de Dell Diagnostics (Diagnósticos Dell) 1 Una vez se hayan cargado los Dell Diagnostics y aparezca la pantalla Main Menu (Menú principal), haga clic en el botón de la opción que desea.
Página 122 NOTA: La etiqueta de servicio para su ordenador está situada en la parte superior de cada pantalla de prueba. Si se pone en contacto con Dell, el servicio de asistencia técnica le pedirá su etiqueta de servicio. 4 Si ejecuta una prueba desde la opción Custom Test (Prueba personalizada) o Symptom Tree (Árbol de síntomas), haga clic en la ficha correspondiente...
Página 123: Solución De Problemas
(Parámetros) configuración. 5 Cuando las pruebas hayan terminado, cierre la pantalla de la prueba para volver a la pantalla Main Menu (Menú principal). Para salir de Dell Diagnostics y reiniciar el ordenador, cierre la pantalla Main Menu (Menú principal). 6 Retire el soporte multimedia Drivers and Utilities (Controladores y utilidades).
Página 124: Problemas Con La Batería
(consulte el apartado “Sustitución de la batería de celda del espesor de una moneda” en la página 196). Si la batería sigue sin funcionar correctamente, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página 245).
Página 125 I A G N O S T I C S I A G N Ó S T I C O S E L L ) : Consulte el apartado “Dell Diagnostics” en la página 119. Problemas con la unidad óptica NOTA: La vibración de la unidad de DVD a alta velocidad es normal y puede...
Página 126: Problemas Con El Correo Electrónico, El Módem E Internet
Problemas con la unidad de disco duro J E C U T E U N A C O M P R O B A C I Ó N D E L D I S C O Windows XP: Haga clic en Inicio y, a continuación, en Mi PC. Haga clic con el botón derecho del ratón en Disco local (C:).
Página 127 • Desconecte la línea telefónica del módem y conéctela al teléfono y, a continuación, escuche si hay tono de marcación. • Si hay otros dispositivos telefónicos compartiendo la línea, como un contestador, un fax, un protector contra sobrevoltajes o un repartidor de línea, omítalos y utilice el teléfono para conectar el módem directamente al enchufe de pared en el que está...
Página 128: Mensajes De Error
Mensajes de error PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de este apartado, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. Si el mensaje de error no aparece en la lista, consulte la documentación del sistema operativo o el programa que se estaba ejecutando en el momento en que apareció...
Página 129: Problemas Con Los Dispositivos Ieee 1394
E L L : Póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página 245). I T I E N E P R O B L E M A S C O N U N D I S P O S I T I V O...
Página 130 El ordenador no responde AVISO: Es posible que pierda datos si no puede apagar el sistema operativo. P A G U E E L O R D E N A D O R : Si el ordenador no responde cuando se pulsa una tecla del teclado o se mueve el ratón, mantenga pulsado el botón de alimentación entre 8 y 10 segundos (hasta que se apague el ordenador) y, a continuación, reinicie el ordenador.
Página 131: Problemas Con La Memoria
• Vuelva a colocar los módulos de memoria (consulte el apartado “Memoria” en la página 165) para asegurarse de que el ordenador se comunica correctamente con la memoria. • Ejecute los Dell Diagnostics (consulte el apartado “Dell Diagnostics” en la página 119). Solución de problemas...
Página 132: Problemas De Red
• Asegúrese de que la memoria que está utilizando es compatible con el ordenador. Para obtener más información acerca del tipo de memoria compatible con su ordenador, consulte el apartado “Memoria” en la página 165. • Ejecute los Dell Diagnostics (consulte el apartado “Dell Diagnostics” en la página 119). Problemas de red PRECAUCIÓN:...
Página 133: Problemas Con La Impresora
• No conecte las cajas de enchufes, los alargadores ni otros dispositivos de protección de la alimentación para verificar que el ordenador se enciende correctamente. • Asegúrese de que las cajas de enchufes que se utilizan están conectadas a la toma de corriente y están encendidas.
Página 134: Problemas Con El Escáner
O M P R U E B E Q U E L A I M P R E S O R A E S T Á E N C E N D I D A O M P R U E B E L A S C O N E X I O N E S D E L O S C A B L E S D E L A I M P R E S O R A •...
Página 135: Problemas Con El Sonido Y Los Altavoces
E S B L O Q U E E E L E S C Á N E R : Asegúrese de que el escáner esté desbloqueado (si el escáner tiene una lengüeta o botón de sujeción). E I N I C I E E L O R D E N A D O R Y V U E L V A A P R O B A R E L E S C Á N E R O M P R U E B E L A S C O N E X I O N E S D E C A B L E •...
Página 136: Problemas Con La Superficie Táctil O El Ratón
E S C O N E C T E L O S A U R I C U L A R E S D E L C O N E C T O R P A R A A U R I C U L A R E S : El sonido de los altavoces se desactiva automáticamente cuando se conectan los auriculares al conector para auriculares del panel anterior del ordenador.
Página 137: Problemas Con El Vídeo Y El Monitor
Mouse en el grupo de pruebas Pointing Devices (Dispositivo apuntador) de Dell Diagnostics (consulte el apartado “Dell Diagnostics” en la página 119).
Página 138 • Intercambie los cables de alimentación del ordenador y del monitor para determinar si el cable de alimentación del monitor es defectuoso. • Compruebe si los conectores tienen patas dobladas o rotas (es normal que los conectores del cable del monitor no tenga todas las patas). O M P R U E B E E L I N D I C A D O R D E A L I M E N T A C I Ó...
Página 139: Si Sólo Se Puede Leer Parte De La Pantalla
Si el monitor externo funciona, es posible que la controladora de vídeo o la pantalla del ordenador estén defectuosos. Póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página 245). Indicadores de alimentación PRECAUCIÓN:...
Página 140 • Si el indicador de alimentación se enciende de color ámbar y parpadea, el ordenador está recibiendo alimentación pero es posible que haya un problema de alimentación interno. – Asegúrese de que el interruptor de selección de voltaje esté establecido de manera que coincida con la alimentación de CA de su ubicación (si procede).
Página 141: Programa Configuración Del Sistema
Programa Configuración del sistema Visión general NOTA: El sistema operativo puede configurar automáticamente la mayoría de las opciones disponibles en el programa de configuración del sistema, anulando así las opciones establecidas por el usuario a través del programa de configuración del sistema.
Página 142: Visualización De Las Pantallas De Configuración Del Sistema
NOTA: A menos que sea un usuario experto en informática o que el servicio de asistencia técnica de Dell le pida que lo haga, no cambie los valores de configuración del sistema. Determinados cambios pueden hacer que el ordenador no funcione correctamente.
Página 143: Cambio De La Secuencia De Inicio
Cambio de la secuencia de inicio La secuencia de inicio indica al ordenador dónde debe buscar para localizar el software necesario para iniciar el sistema operativo. Puede controlar la secuencia de inicio y activar/desactivar los dispositivos mediante la página Boot Order (Secuencia de arranque) del programa de configuración del sistema.
Página 144 Puede configurar una secuencia de inicio para una sola vez sin tener que entrar en el programa de configuración del sistema. (También puede utilizar este procedimiento para iniciar los Dell Diagnostics en la partición de la utilidad de diagnóstico de la unidad de disco duro).
Página 145: Reinstalación De Software
Un controlador funciona como traductor entre el dispositivo y los programas que lo utilizan. Cada dispositivo posee un conjunto propio de comandos especializados que sólo su controlador puede reconocer. Dell le suministra el ordenador con todos los controladores necesarios instalados— no necesita instalar ni configurar. AVISO:...
Página 146: Reinstalación De Controladores Y Utilidades
“Reinstalación de controladores y utilidades” en la página 146). Reinstalación de controladores y utilidades AVISO: En la página web Dell Support (support.dell.com) y en el soporte multimedia Drivers and Utilities (Controladores y utilidades) se proporcionan los controladores aprobados para los ordenadores Dell™. Si instala controladores obtenidos de otras fuentes, puede que el ordenador no funcione correctamente.
Página 147 NOTA: Es posible que aparezca la ventana User Account Control (Control de cuenta de usuario). Si es un administrador del ordenador, haga clic en Continuar; si no, póngase en contacto con el administrador para entrar en el Administrador de dispositivos. 3 Haga clic con el botón derecho del ratón en el dispositivo para el que se ha instalado el nuevo controlador y haga clic en Propiedades.
Página 148 6 Haga clic en el enlace a un controlador o utilidad específicos para ver información sobre el controlador o utilidad que desea instalar. 7 Haga clic en el botón Instalar (si existe) e inicie la instalación del controlador o de la utilidad. En la pantalla de bienvenida, siga los mensajes que aparecen en pantalla para completar la instalación.
Página 149: Cómo Resolver Problemas De Software Y Hardware
Windows Vista: 1 Haga clic en el botón Inicio de Windows Vista y, a continuación, haga clic con el botón derecho del ratón en Ordenador. 2 Haga clic en Propiedades→ Administrador de dispositivos. NOTA: Es posible que aparezca la ventana User Account Control (Control de cuenta de usuario).
Página 150: Restauración De Su Sistema Operativo
Las dos funciones borran permanentemente todos los datos de la unidad de disco duro y quitan cualquier aplicación que se instaló después de haber recibido el ordenador. Utilice Dell PC Restore o Dell Factory Image Restore sólo si Restaurar sistema no ha solucionado el problema del sistema operativo.
Página 151: En El Cuadro De Búsqueda, Escriba Restaurar Sistema Y Pulse
NOTA: Los procedimientos en este documento fueron escritos para la vista predeterminada de Windows, por lo que podrían no funcionar si cambia el ordenador Dell™ a la vista clásica de Windows. Inicio de la función Restaurar sistema Windows XP: AVISO: Antes de restaurar el ordenador a un estado operativo anterior, guarde y cierre los archivos abiertos y salga de los programas activos.
Página 152: Cómo Utilizar La Función Restaurar Sistema De Microsoft Windows
Restaurar sistema no supervisa ni recupera los archivos de datos. NOTA: Los procedimientos en este documento fueron escritos para la vista predeterminada de Windows, por lo que podrían no funcionar si cambia el ordenador Dell™ a la vista clásica de Windows. Reinstalación de software...
Página 153 Inicio de la función Restaurar sistema Windows XP: AVISO: Antes de restaurar el ordenador a un estado operativo anterior, guarde y cierre los archivos abiertos y salga de los programas activos. No modifique, abra ni suprima ningún archivo ni programa hasta que la restauración del sistema haya finalizado.
Página 154: Uso De Dell™ Pc Restore Y Dell Factory Image Restore
Uso de Dell™ PC Restore y Dell Factory Image Restore AVISO: El uso de Dell PC Restore (Restaurar PC de Dell) o Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) suprime permanentemente todos los datos de la unidad de disco duro y elimina cualquier programa o controlador instalado después de haber recibido el ordenador.
Página 155 Eliminación de la función PC Restore (Restaurar PC): AVISO: Al eliminar la función Dell PC Restore (Restaurar PC de Dell) de la unidad de disco duro, se eliminará de manera permanente del ordenador la utilidad PC Restore (Restaurar PC). Después de haber eliminado Dell PC Restore (Restaurar PC de Dell), no podrá...
Página 156 Para acceder a la línea de comandos, escriba administrator en el campo del nombre de usuario y, a continuación, haga clic en OK (Aceptar). 5 Haga clic en Dell Factory Image Restore (Restauración de la imagen de fábrica de Dell). Reinstalación de software...
Página 157: Uso Del Soporte Multimedia Operating System (Sistema Operativo)
NOTA: En función de cuál sea la configuración, deberá seleccionar Dell Factory Tools (Herramientas de fábrica de Dell) y, a continuación, Dell Factory Image Restore (Restauración de la imagen de fábrica de Dell). Aparecerá la pantalla de bienvenida de la función Dell Factory Image Restore (Restauración de la imagen de fábrica de Dell).
Página 158 Utilice el soporte multimedia Drivers and Utilities (Controladores y utilidades) de Dell para cargar todos los controladores necesarios. En función de la región desde la que haya pedido el ordenador, o de si solicitó los CD, es posible que el soporte multimedia Drivers and Utilities de Dell y Operating System (Sistema operativo) no se envíen con el sistema.
Página 159: Adición Y Sustitución De Piezas
Un destornillador Phillips • Una punta trazadora de plástico pequeña • Programa de actualización del BIOS flash (consulte el sitio web Dell Support en support.dell.com) Cómo apagar el ordenador AVISO: Para evitar la pérdida de datos, guarde y cierre todos los archivos abiertos y salga de todos los programas abiertos antes de apagar el ordenador.
Página 160: Antes De Trabajar En El Interior De Su Ordenador
AVISO: Sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell. AVISO: Cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, y no del cable mismo.
Página 161 1 Asegúrese de que la superficie de trabajo sea llana y esté limpia para evitar que la cubierta del ordenador se raye. 2 Apague el ordenador (consulte el apartado “Cómo apagar el ordenador” en la página 159. 3 Si el ordenador está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo.
Página 162: Unidad Óptica
7 Quite la batería principal. Deslice el pasador de liberación del compartimento de baterías situado en la parte inferior del ordenador. Extraiga la batería del compartimento de baterías. 8 Abra la pantalla. 9 Pulse el botón de alimentación para conectar a tierra la placa base. PRECAUCIÓN: Para evitar una descarga eléctrica, desconecte siempre el ordenador de la toma eléctrica antes de abrir la cubierta.
Página 163: Unidad De Disco Duro
Unidad óptica Muesca para el tornillo de seguridad de 8 mm M2.5 Muesca 4 Extraiga la unidad del compartimento para unidades. Unidad de disco duro Desmontaje de la unidad de disco duro PRECAUCIÓN: Si extrae la unidad de disco duro del ordenador cuando la unidad está...
Página 164 Las unidades de disco duro son muy frágiles; basta un ligero golpe para dañarlas. NOTA: Dell no garantiza la compatibilidad ni proporciona soporte para las unidades de disco duro de otros fabricantes. Para sustituir la unidad de disco duro en el compartimento correspondiente: 1 Siga los procedimientos que se indican en el apartado “Antes de comenzar”...
Página 165: Sustitución De La Unidad De Disco Duro
247 para obtener información sobre la memoria compatible con el ordenador. Instale únicamente módulos de memoria adecuados para su ordenador. NOTA: Los módulos de memoria adquiridos de Dell están incluidos en la garantía del ordenador. PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto.
Página 166 AVISO: Para evitar dañar el conector del módulo de memoria, no utilice herramientas con el fin de separar los ganchos de fijación del módulo. 3 Si va a cambiar un módulo de memoria, debe retirar el módulo existente. Separe cuidadosamente con la punta de los dedos los ganchos de fijación que se encuentran en los extremos del conector del módulo de memoria hasta que salte el módulo.
Página 167: Cómo Volver A Colocar Los Módulos De Memoria
Módulo de memoria Ganchos de fijación (2) Cómo volver a colocar los módulos de memoria NOTA: Para obtener un rendimiento óptimo, se deben usar módulos de memoria idénticos en cada conector. 1 Descargue la electricidad estática de su cuerpo e instale el nuevo módulo de memoria: NOTA: Si un módulo de memoria no está...
Página 168 2 Vuelva a colocar la cubierta del módulo de memoria y apriete los tornillos de sujeción. AVISO: Si resulta difícil cerrar la cubierta del módulo de memoria, extraiga el módulo y vuelva a instalarlo. Si fuerza la cubierta para cerrarla, puede dañar el ordenador.
Página 169: Módem
Módem Cómo extraer el módem Si solicitó el módem opcional al solicitar el ordenador, el módem ya estará instalado. PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. 1 Siga los procedimientos que se indican en el apartado “Antes de trabajar en el interior de su ordenador”...
Página 170: Cómo Sustituir El Módem
Conector de la placa base Tornillo M2 x 3-mm Lengüeta de tiro Módem Cable del módem AVISO: No desconecte el cable del módem de la placa base. Cómo sustituir el módem 1 Conecte el cable del módem al módem. AVISO: Los conectores tienen la forma adecuada para garantizar que la inserción es correcta.
Página 171: Minitarjeta
Minitarjeta PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. AVISO: Para evitar que se dañe la placa base, debe retirar la batería principal antes de realizar tareas de mantenimiento en el ordenador.
Página 172 NOTA: Si sale del área, toque tierra de nuevo antes de volver a utilizar el ordenador. 5 Si no hay ninguna minitarjeta instalada, vaya al paso 6. Si va a sustituir una minitarjeta, retire la tarjeta existente. Desconecte los cables de antena de la minitarjeta. Conectores de antena (2) Minitarjeta Conector de minitarjeta...
Página 173 Ganchos de fijación (2) Minitarjeta AVISO: Los conectores tienen la forma adecuada para garantizar que la inserción es correcta. Si nota resistencia, compruebe los conectores y vuelva a alinear la tarjeta. 6 Instale la minitarjeta de repuesto: Alinee la minitarjeta con el conector formando un ángulo de 45 grados y presione la minitarjeta en los ganchos de fijación hasta que la tarjeta se coloque en su sitio.
Página 174 Ganchos de fijación (2) Conectores de antena (2) Conector de minitarjeta AVISO: Para evitar dañar la minitarjeta, no coloque nunca cables debajo de la tarjeta. Conecte los cables de la antena a los conectores de la antena de la minitarjeta de modo que el color del cable coincida con el color del triángulo situado encima del conector.
Página 175: Tarjeta Interna Con Tecnología Inalámbrica ® Bluetooth
7 Sustituya la cubierta de la minitarjeta/módem. Tarjeta interna con tecnología inalámbrica ® Bluetooth PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 176 1 Siga las instrucciones del apartado “Antes de trabajar en el interior de su ordenador” en la página 160. 2 Extraiga el tornillo M2.5 de 8 mm y retire la cubierta de la tarjeta del ordenador. 3 Extraiga la tarjeta del compartimento para poder desconectar la tarjeta de su cable y retirarla del ordenador.
Página 177: Cubierta Con Bisagras
Cubierta con bisagras Extracción de la cubierta de las bisagras PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 178: Sustitución De La Cubierta Con Bisagras
Cubierta con bisagras Sustitución de la cubierta con bisagras Con la pantalla completamente abierta (180 grados) y descansando sobre la superficie de trabajo, encaje la cubierta de nuevo en su lugar, de izquierda a derecha. Teclado PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto.
Página 179 3 Quite los dos tornillos M2.5 x 5-mm de la parte superior del teclado. AVISO: las teclas del teclado son frágiles, se desencajan fácilmente y se pierde mucho tiempo en volver a colocarlas. Tenga cuidado cuando extraiga y manipule el teclado.
Página 180: Pantalla
Pantalla PRECAUCIÓN: Sólo técnicos de servicio cualificados están autorizados para retirar o sustituir el componente que se describe en el siguiente procedimiento. Consulte la Guía de información del producto para obtener información completa sobre las precauciones de seguridad, trabajo dentro del ordenador y protección contra descargas electrostáticas.
Página 181 NOTA: Debe separar las antenas de la minitarjeta (consulte el apartado paso 3) antes de retirar el ensamblaje de la pantalla. Si hay una minitarjeta instalada, desconecte los cables de la antena de la tarjeta. Si no hay ninguna tarjeta instalada, separe los cables de la antena de su ubicación fija.
Página 182 Teclado Tornillos M2 de 5 mm (4) Cables de la antena de la Conector del cable de la pantalla en minitarjeta (2) la placa base Cable de la pantalla en el canal para cables Adición y sustitución de piezas...
Página 183: Sustitución Del Ensamblaje De La Pantalla
Cables de la antena de la minitarjeta NOTA: Cuando retire el ensamblaje de la pantalla, saque cuidadosamente los cables de la antena de la minitarjeta a través de la base del ordenador y asegúrese de que los protectores de plástico—si los hay—permanecen sobre los cables individuales.
Página 184 2 Alinee el ensamblaje de la pantalla sobre los orificios de los tornillos en la base del ordenador. Adición y sustitución de piezas...
Página 185 NOTA: El ensamblaje de la bisagra izquierda tiene una lengüeta pequeña que debe insertar primero debajo del borde del reposamanos. Lengüeta 3 Vuelva a poner los cuatro tornillos de M2,5 x 5 mm. 4 Conecte el cable de la pantalla a la placa base. 5 Redirija el cable de la pantalla por el canal de cables.
Página 186: Bisel De La Pantalla
Bisel de la pantalla PRECAUCIÓN: Sólo técnicos de servicio cualificados están autorizados para retirar o sustituir el componente que se describe en el siguiente procedimiento. Consulte la Guía de información del producto para obtener información completa sobre las precauciones de seguridad, trabajo dentro del ordenador y protección contra descargas electrostáticas.
Página 187: Extracción Del Bisel De La Pantalla
Extracción del bisel de la pantalla PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 188 Cubierta de la parte posterior de la pantalla Lengüetas 7 Repita el paso 6 para la esquina inferior izquierda del bisel. A continuación, use los dedos para liberar los retenes que hay alrededor del resto del bisel y separarlos del panel de la pantalla. Adición y sustitución de piezas...
Página 189: Sustitución Del Bisel De La Pantalla
Bisel de la pantalla Panel de la pantalla Sustitución del bisel de la pantalla 1 Empezando por una esquina, use los dedos para colocar suavemente el bisel en su sitio y fijarlo al panel de la pantalla. 2 Vuelva a colocar los cuatro tornillos M2.5 de 5 mm en las esquinas del bisel.
Página 190: Panel De La Pantalla
Panel de la pantalla PRECAUCIÓN: Sólo técnicos de servicio cualificados están autorizados para retirar o sustituir el componente que se describe en el siguiente procedimiento. Consulte la Guía de información del producto para obtener información completa sobre las precauciones de seguridad, trabajo dentro del ordenador y protección contra descargas electrostáticas.
Página 191 1 Siga las instrucciones del apartado “Antes de trabajar en el interior de su ordenador” en la página 160. 2 Retire el ensamblaje de la pantalla (consulte el apartado “Extracción del ensamblaje de la pantalla” en la página 180). 3 Retire el bisel de la pantalla (consulte el apartado “Extracción del bisel de la pantalla”...
Página 192: Sustitución Del Panel De La Pantalla
Lengüeta de tiro del conector Conector superior del cable inferior del cable flexible flexible Conector del cable de la pantalla Conector del invertidor Sustitución del panel de la pantalla 1 Vuelva a conectar el conector superior del cable de pantalla con el conector superior del cable flexible.
Página 193: Seguro De La Pantalla
Seguro de la pantalla PRECAUCIÓN: Sólo técnicos de servicio cualificados están autorizados para retirar o sustituir el componente que se describe en el siguiente procedimiento. Consulte la Guía de información del producto para obtener información completa sobre las precauciones de seguridad, trabajo dentro del ordenador y protección contra descargas electrostáticas.
Página 194: Sustitución Del Seguro De La Pantalla
Muelle Seguro de la pantalla Sustitución del seguro de la pantalla 1 Vuelva a colocar el muelle que fija el seguro al panel de la pantalla. 2 Alinee el seguro con el panel de la pantalla y deslice el seguro a la izquierda para fijarlo en su sitio.
Página 195 AVISO: para evitar dañar la placa base, debe retirar la batería principal (consulte el apartado “Antes de trabajar en el interior de su ordenador” en la página 160) antes de empezar a trabajar en el interior del ordenador. 1 Siga las instrucciones del apartado “Antes de trabajar en el interior de su ordenador”...
Página 196: Sustitución De La Batería De Celda Del Espesor De Una Moneda
Batería de celda del espesor Pasador de de una moneda liberación Conector del cable de la batería Sustitución de la batería de celda del espesor de una moneda 1 Instale la pila de repuesto: Con la cara positiva hacia arriba, inserte la batería en un ángulo de 30 grados debajo del seguro de liberación y, a continuación, coloque la batería en su sitio.
Página 197: Sustitución Del Módulo Fcm
6 Suelte el tornillo M2.5 de 5 mm de la parte superior del módulo de la tarjeta flash, que se encuentra en la parte superior de la placa base. 7 Extraiga el módulo FCM. Tornillo Sustitución del módulo FCM 1 Alinee el módulo de la tarjeta flash con la parte superior de la placa base y colóquelo suavemente en su lugar.
Página 198: Reposamanos
Reposamanos PRECAUCIÓN: Sólo técnicos de servicio cualificados están autorizados para retirar o sustituir el componente que se describe en el siguiente procedimiento. Consulte la Guía de información del producto para obtener información completa sobre las precauciones de seguridad, trabajo dentro del ordenador y protección contra descargas electrostáticas.
Página 199 Tornillos M2.5 de 5 mm (6) NOTA: Si va a instalar un reposamanos nuevo, retire la batería de celda del espesor de una moneda del reposamanos viejo de modo que pueda instalarlo en el reposamanos nuevo. Si va a retirar el reposamanos sólo para acceder a otros componentes del ordenador, no es necesario que retire la batería de celda del espesor de una moneda del reposamanos.
Página 200 Tornillos M2.5 de 8 mm (12) 9 Ponga el ordenador boca arriba y desconecte el conector de la superficie táctil de la placa base. Adición y sustitución de piezas...
Página 201: Cómo Volver A Colocar El Reposamanos
Conector del lector biométrico Conector de la superficie táctil Conector de la placa de LED 10 Desconecte el conector de la placa de LED. 11 Levante el reposamanos y retírelo del ordenador. Cómo volver a colocar el reposamanos 1 Alinee el reposamanos con la base y colóquelo suavemente en su sitio. 2 Vuelva a conectar el conector de la superficie táctil con la placa base.
Página 202: Altavoces
6 Ponga el ordenador boca abajo y vuelva a colocar los 12 tornillos M2.5 de 8 mm en la parte inferior del ordenador. 7 Vuelva a colocar el ensamblaje de la pantalla (consulte el apartado “Sustitución del ensamblaje de la pantalla” en la página 183). 8 Vuelva a colocar el teclado (consulte el apartado “Teclado”...
Página 203: Cómo Volver A Colocar Los Altavoces
8 Retire los cuatro tornillos M2.5 de 5 mm de los altavoces (dos en cada altavoz). 9 Retire los altavoces. Tornillos M2,5 x 5 mm (4) Guías para cables cinta Altavoces (2) cable del altavoz Conector o placa base Cómo volver a colocar los altavoces 1 Conecte el conector del cable de los altavoces al conector situado en la placa base.
Página 204: Placa Del Puerto Usb
Placa del puerto USB Extracción de la placa del puerto USB PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 205: Cómo Volver A Colocar La Placa Del Puerto Usb
Placa del puerto USB Tornillo de M2,5 x 12 mm Muesca Conector de la placa del puerto USB-5 Conector de la placa base Lengüeta Pata Cómo volver a colocar la placa del puerto USB 1 Inserte la muesca situada en la placa del puerto USB debajo de la lengüeta pequeña de la base del ordenador y el otro lado de la placa por encima de la pata.
Página 206: Ensamblaje De Refrigeración Del Procesador
5 Vuelva a colocar el ensamblaje de la pantalla (consulte el apartado “Sustitución del ensamblaje de la pantalla” en la página 183). 6 Vuelva a colocar el teclado (consulte el apartado “Teclado” en la página 178). 7 Vuelva a colocar la cubierta de las bisagras (consulte el apartado “Sustitución de la cubierta con bisagras”...
Página 207: Sustitución Del Ensamblaje De Refrigeración Del Procesador
7 Levante el ensamblaje de refrigeración del procesador y extráigalo de la placa base. Refrigeración del procesador Tornillos de sujeción (4) Almohadilla térmica Sustitución del ensamblaje de refrigeración del procesador 1 Coloque una almohadilla térmica nueva en la pieza del ensamblaje de refrigeración que cubrirá...
Página 208: Módulo Del Procesador
NOTA: Si va a sustituir el ensamblaje de refrigeración sin retirar ni cambiar el procesador, no es necesario limpiar la superficie del procesador. 2 Coloque el ensamblaje de refrigeración del procesador encima del procesador. 3 Apriete los cuatro tornillos de sujeción, con las etiquetas del “1” al “4,” en orden consecutivo.
Página 209 AVISO: Para garantizar la máxima refrigeración para el procesador, no toque las áreas de transferencia térmica del ensamblaje de refrigeración del procesador. Los aceites de la piel pueden reducir la capacidad de transferencia térmica de las almohadillas térmicas. 6 Retire el ensamblaje de refrigeración del procesador (consulte el apartado “Extracción del ensamblaje de refrigeración del procesador”...
Página 210: Sustitución Del Módulo Del Procesador
NOTA: El tornillo de leva del zócalo ZIF fija el procesador a la placa base. Fíjese en la flecha que hay sobre el tornillo de leva del zócalo ZIF, que indica la dirección hacia la que girar el tornillo de leva. 8 Levante el módulo del procesador del zócalo ZIF.
Página 211: Ensamblaje De Refrigeración/Tarjeta De Vídeo
Ensamblaje de refrigeración/tarjeta de vídeo PRECAUCIÓN: Sólo técnicos de servicio cualificados están autorizados para retirar o sustituir el componente que se describe en el siguiente procedimiento. Consulte la Guía de información del producto para obtener información completa sobre las precauciones de seguridad, trabajo dentro del ordenador y protección contra descargas electrostáticas.
Página 212: Sustitución Del Ensamblaje De Refrigeración/Tarjeta De Vídeo
Tornillos de sujeción Ensamblaje de refrigeración/tarjeta de vídeo Conector de la placa base Sustitución del ensamblaje de refrigeración/tarjeta de vídeo 1 Alinee cuidadosamente el ensamblaje de refrigeración/tarjeta de vídeo por encima del conector de la placa base y presione. NOTA: El ensamblaje de refrigeración/tarjeta de vídeo tiene la etiqueta “PUSH HERE”...
Página 213: Ventiladores Del Sistema
Ventiladores del sistema Extracción de los ventiladores del sistema PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 214 Ventilador para el Tornillos M2.5 x 5 mm (2) procesador/ensamblaje de refrigeración Cable del ventilador Conector de la placa base del cable del ventilador Adición y sustitución de piezas...
Página 215: Cómo Volver A Colocar Los Ventiladores Del Sistema
Ventilador para el ensamblaje de Tornillos M2.5 x 5 mm (2) refrigeración/tarjeta de vídeo, si está instalado Cable del ventilador Conector de la placa base del cable del ventilador Cómo volver a colocar los ventiladores del sistema 1 Alinee con cuidado el ventilador del sistema encima de la placa base y presione.
Página 216: Compartimento De La Tarjeta Expresscard
Compartimento de la tarjeta ExpressCard PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 217: Lector De Tarjetas Smart
Compartimento para unidades de Compartimento de la tarjeta disco duro ExpressCard Tornillos M2 de 3 mm (4) Conector de la tarjeta Express 9 Extraiga los cuatro tornillos M2 de 3 mm que fijan el compartimento de tarjetas ExpressCard a la parte superior del compartimento de la unidad de disco duro.
Página 218 AVISO: Para evitar dañar la placa base, debe retirar la batería principal (consulte el apartado “Antes de trabajar en el interior de su ordenador” en la página 160) antes de empezar a trabajar en el interior del ordenador. 1 Siga las instrucciones del apartado “Antes de trabajar en el interior de su ordenador”...
Página 219: Cómo Volver A Colocar El Lector De Tarjetas Smart
Lector de la tarjeta smart Tornillo del lector de la tarjeta smart Conector del lector de la tarjeta smart de la placa base Cómo volver a colocar el lector de tarjetas Smart 1 Alinee con cuidado el lector de tarjetas Smart sobre el conector del lector de tarjetas Smart situado en la placa base y colóquelo en su sitio, bajo las muescas laterales.
Página 220: Extracción De La Placa Base
Extracción de la placa base PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 221 NOTA: No es necesario pero se recomienda encarecidamente que retire los ventiladores del sistema (consulte el apartado “Ventiladores del sistema” en la página 213) para acceder con más facilidad a la placa base. 11 Desconecte el conector de la tarjeta ExpressCard del conector situado en la placa base.
Página 222 Conector de la placa del puerto USB Conector de la tarjeta Express Conector del lector de tarjetas Smart 4 Tarjeta internal con conector de tecnología inalámbrica Bluetooth Conector del altavoz 12 Desconecte el conector del lector de la tarjeta smart de la placa base. 13 Desconecte el conector de los altavoces de la placa base.
Página 223 18 Retire el ensamblaje de refrigeración/tarjeta de vídeo, si existe (consulte el apartado “Extracción del ensamblaje de refrigeración/tarjeta de vídeo” en la página 211). NOTA: Retire el ensamblaje de refrigeración/tarjeta de vídeo como una sola unidad. No separe la unidad de refrigeración (disipador de calor) de la tarjeta de vídeo.
Página 224 22 Quite los cuatro tornillos M2.5 de 5 mm de la placa base. Tornillos M2.5 de 5 mm de la placa base (4) 23 Retire la placa base, sacando lentamente los conectores de sus orificios de acceso situados en la parte posterior y lateral de la base del ordenador: Con la parte posterior del ordenador mirando hacia usted, agarre la esquina superior derecha de la placa base y levántela ligeramente.
Página 225: Sustitución De La Placa Base
Ensamblaje de la placa base Sustitución de la placa base 1 Realice los pasos que se indican en el apartado “Extracción de la placa base” en la página 220 en orden inverso. AVISO: Antes de encender el ordenador, vuelva a colocar todos los tornillos y asegúrese de que no se queda ninguno dentro del ordenador.
Página 226: Ensamblaje Del Seguro De La Batería
Ensamblaje del seguro de la batería Cómo extraer el ensamblaje del seguro de la batería PRECAUCIÓN: Antes de realizar los siguientes procedimientos, siga las instrucciones de seguridad de la Guía de información del producto. AVISO: Para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador.
Página 227 Compartimento de la tarjeta Tornillos M2,5 x 5 mm (4) ExpressCard Compartimento para unidades de disco duro 8 Quite el tornillo del ensamblaje del seguro de la batería. Cuando quite el tornillo, el seguro de liberación de la batería situado en la parte inferior del ordenador también saldrá.
Página 228 Tornillo Ensamblaje del seguro de la batería 9 Retire el muelle del gancho de la base del ordenador levantándolo y separándolo con un destornillador o punta trazadora de plástico. Gancho Muelle Adición y sustitución de piezas...
Página 229: Sustitución Del Ensamblaje Del Seguro De La Batería
10 Retire el ensamblaje del seguro de batería de plástico torciendo el ensamblaje ligeramente y levantándolo para sacarlo del canal y separarlo de la base del ordenador. Ensamblaje del seguro de la batería Sustitución del ensamblaje del seguro de la batería 1 Inserte el ensamblaje del seguro dentro del canal situado en la base del ordenador y presione para colocarlo en su sitio.
Página 230: Cómo Actualizar El Bios
Cómo actualizar el BIOS AVISO: Enchufe el adaptador de CA a una fuente de alimentación conocida y fiable para evitar la pérdida de energía. Si no lo hace así, se podría dañar el sistema. 1 Asegúrese de que el adaptador de CA está conectado y la batería principal original del ordenador está...
Página 231: Conector De Vídeo
Pata Señal USB5V+ USBP– USBP+ Conector de vídeo Pata Señal Pata Señal CRT_R CRT_G CRT_B MONITOR_DETECT– DDC_DATA CRT_HS CRT_VS DDC_CLK Conector para S-vídeo y salida de TV Adición y sustitución de piezas...
Página 232: Conector Ieee 1394
S-vídeo Pata Señal DLUMA-L DCRMA-L Vídeo compuesto Pata Señal DCMPS-L Conector IEEE 1394 Pata Señal TPB– TPB+ TPA– TPA+ Adición y sustitución de piezas...
Página 233: Dell™ Quickset
Dell™ QuickSet NOTA: Es posible que esta función no esté disponible en su ordenador. Dell™ QuickSet le ofrece fácil acceso para configurar o ver los siguientes tipos de valores: • La conectividad de red • Administración de energía • Pantalla •...
Página 234 Dell™ QuickSet...
Página 235: Viajes Con El Ordenador
Retire del teclado y del reposamanos cualquier objeto extraño, como pueden ser clips sujetapapeles, lápices u hojas de papel, y cierre la pantalla. • Utilice el maletín de transporte opcional de Dell™ para poder viajar con el ordenador y sus accesorios de manera segura. •...
Página 236: Sugerencias De Viaje
AVISO: si el ordenador ha estado expuesto a temperaturas extremas, deje que vuelva a la temperatura ambiente durante aproximadamente una hora antes de encenderlo. • Proteja el ordenador, las baterías o el disco duro de situaciones que pudieran dañarlo, como temperaturas extremas o la exposición a la luz solar directa o a suciedad, polvo o líquidos.
Página 237: Viajes En Avión
Viajes en avión AVISO: No pase el ordenador por el detector de metales. Páselo por una máquina de rayos X o pida que lo inspeccionen manualmente. • Asegúrese de tener una batería cargada disponible por si tiene que encender el ordenador. •...
Página 238 Viajes con el ordenador...
Página 239: Obtención De Ayuda
Dell Diagnostics (Diagnósticos Dell). 3 Rellene la “Lista de verificación de diagnósticos” en la página 244. 4 Utilice la amplia gama de servicios en línea de Dell disponibles en el sitio web Dell Support (support.dell.com) para obtener ayuda sobre la instalación y los procedimientos de solución de problemas.
Página 240: Asistencia Técnica Y Servicio Al Cliente
(únicamente para Japón) www.euro.dell.com (únicamente para Europa) www.dell.com/la (Latinoamérica y países del Caribe) www.dell.ca (sólo para Canadá) Puede acceder a Dell Support a través de los siguientes sitios web y direcciones de correo electrónico: • Sitios web de Dell Support support.dell.com...
Página 241: Servicio Autotech
Cuando llame a AutoTech, utilice un teléfono de tonos para seleccionar los temas correspondientes a sus preguntas. Para obtener el número de teléfono de su región, consulte el apartado “Cómo ponerse en contacto con Dell” en la página 245. Servicio automatizado para averiguar el estado de un pedido Para comprobar el estado de un pedido de cualquier producto Dell que haya solicitado, puede dirigirse a support.dell.com, o llamar al servicio automatizado...
Página 242: Problemas Con Su Pedido
Dell. Tenga a mano la factura o el albarán cuando haga la llamada. Para obtener el número de teléfono de su región, consulte el apartado “Cómo ponerse en contacto con Dell”...
Página 243: Antes De Llamar
“Lista de verificación de diagnósticos” en la página 244). Si es posible, encienda el ordenador antes de llamar a Dell para obtener asistencia y haga la llamada desde un teléfono situado cerca. Es posible que se le pida que escriba algunos comandos con el teclado, que proporcione información detallada durante las...
Página 244 Etiqueta de servicio (código de barras situada en la parte posterior o inferior del ordenador): Código de servicio urgente: Número de autorización para devolución de material (si le fue proporcionado por un técnico de asistencia de Dell): Sistema operativo y versión: Dispositivos: Tarjetas de expansión: ¿Está...
Página 245: Cómo Ponerse En Contacto Con Dell
3 Haga clic en Contact Us (Póngase en contacto con nosotros) en la parte izquierda de la página. 4 Seleccione el servicio o el enlace de soporte adecuado en función de sus necesidades. 5 Elija el método que más le convenga para ponerse en contacto con Dell. Obtención de ayuda...
Página 246 Obtención de ayuda...
Página 247: Especificaciones
Especificaciones NOTA: Su ordenador se envía con diferentes configuraciones. Para determinar la configuración de su ordenador, consulte el apartado “Establecimiento de la configuración del ordenador” en la página 23. Procesador ® Tipos de procesador Procesador Intel Core™ 2 Duo ® Procesador Intel Core™...
Página 248 Tarjeta Express (continuación) Tarjetas admitidas Tarjeta Express/34 (34 mm) y Tarjeta Express/54 (54 mm) Tamaño del conector de la tarjeta 26 patas Express Memoria Conector del módulo de memoria Dos conectores SODIMM a los que puede acceder el usuario Capacidades del módulo de memoria 512 MB, 1 GB, 2 GB y 4 GB Tarjeta de memoria flash adicional Compatibilidad con minitarjeta de tipo 1 de 1 GB limitada a Microsoft Vista...
Página 249 Lector de tarjetas de memoria multimedia 5 en 1 (continuación) Tarjetas admitidas MS Pro SD/SDIO CD Tipo I/II & IBM Microdrive a través de adaptador ExpressCard Puertos y conectores Audio Conector de entrada de micrófono, conector de auriculares o altavoces estéreo Minitarjeta 2 ranuras de tipo 111A para minitarjetas IEEE 1394a...
Página 250 Comunicaciones (continuación) Inalámbrico Compatibilidad con la minitarjeta PCI-e WLAN interna; tarjeta interna con tecnología inalámbrica ® Bluetooth Vídeo NOTA: El ordenador viene equipado con diferentes configuraciones y diferentes tarjetas controladoras de vídeo. Para determinar la configuración de su ordenador, consulte el apartado “Establecimiento de la configuración del ordenador” en la página 23.
Página 251 Audio (continuación) Controladora de audio Códec IDT STAC9205 Pantalla Tipo (TFT matriz activa) WXGA+; WUXGA Dimensiones mecánicas generales: Altura 245 mm (9,64 pulgadas) Anchura 383 mm (15 pulgadas) Diagonal 454,5 mm (17,9 pulgadas) Resoluciones máximas: WXGA+ 1440 x 900 a 16,7 millones de colores WUXGA 1920 x 1200 a 16,7 millones de colores Frecuencia de actualización...
Página 252 Superficie táctil Resolución de posición X/Y (modo de tabla de gráficos) 240 cpp Tamaño: Anchura Área activa del sensor de 73 mm (2,88 pulgadas) Altura Rectángulo de 42,9 mm (1,69 pulgadas) Batería Tipo Ión de litio “smart” de 9 celdas (484g) Dimensiones: Profundidad 88,5 mm (3,48 pulgadas)
Página 253 Batería (continuación) En almacenamiento De 40 °C a 65 °C (de –40 °F a 149 °F) Adaptador de CA NOTA: Para obtener un rendimiento óptimo del sistema, utilice siempre un adaptador de 130 W. La utilización de adaptadores de CA menos potentes podría hacer que recibiera un mensaje de y que disminuyera el rendimiento del Advertencia...
Página 254 Aspectos ambientales Intervalo de temperatura: En funcionamiento De 0° a 35 °C (de 32° a 95 °F) En almacenamiento De 40 °C a 65 °C (de –40 °F a 149 °F) Humedad relativa: En funcionamiento Del 10 % al 90 % (sin condensación) En almacenamiento Del 5 % al 95 % (sin condensación) Vibración máxima (utilizando un...
Página 255: Apéndice
AVISO: Las normas de la FCC indican que los cambios o modificaciones que no estén expresamente aprobados por Dell Inc. podrían invalidar su autoridad para utilizar este equipo. Estos límites se han diseñado para ofrecer una protección razonable frente a interferencias perjudiciales en instalaciones residenciales.
Página 256 Si es necesario, consulte a un representante de Dell Inc. o a un técnico con experiencia en radio/televisión para obtener consejos adicionales. La información siguiente se proporciona en el dispositivo o dispositivos cubiertos en este documento de conformidad con las normas de la FCC.:...
Página 257: Glosario
Glosario Los términos de este glosario se incluyen sólo con fines informativos y puede que no describan las funciones incluidas con su ordenador en particular. AC (Alternating current [Corriente alterna]): Forma de electricidad que suministra alimentación al ordenador cuando enchufa el cable de alimentación del adaptador de CA a una toma de alimentación eléctrica.
Página 258 ASF (Alert Standards Format [Formato de estándares de alerta]): estándar para definir un mecanismo de notificación de alertas de hardware y de software a una consola de gestión. ASF está diseñado para ser independiente de la plataforma y del sistema operativo.
Página 259 Caché L2: memoria caché secundaria que puede ser externa al procesador o que puede estar incorporada dentro de la arquitectura de éste. Carné: documento internacional para aduanas que facilita las importaciones temporales en países extranjeros. También conocido como pasaporte para mercancías. Carpeta: término utilizado para describir el espacio de una unidad o de un disco en el que los archivos se organizan y se agrupan.
Página 260 Controladora: chip que controla la transferencia de datos entre el procesador y la memoria o entre el procesador y los dispositivos. Controladora de vídeo: circuitos de una tarjeta de vídeo o de placa base (en ordenadores con controladora de vídeo integrada) que proporcionan al ordenador las funciones de vídeo (en combinación con el monitor).
Página 261 Dispositivo de acoplamiento: proporciona replicación de puertos, gestión de cables y funciones de seguridad para adaptar el portátil al espacio de trabajo de un ordenador de sobremesa. DMA (Direct Memory Access [Acceso directo a la memoria]): canal que permite que se realicen ciertos tipos de transferencia de datos entre la memoria RAM y un dispositivo sin la intervención del procesador.
Página 262 Etiqueta de servicio: etiqueta de código de barras del ordenador que lo identifica cuando se accede al sitio web de asistencia técnica de Dell en support.dell.com o cuando se llama a Dell para solicitar asistencia técnica o atención al cliente.
Página 263 Frecuencia de actualización: frecuencia, medida en Hz, con la que se recargan las líneas horizontales de la pantalla (a veces también se denomina frecuencia vertical). Cuanto mayor sea la frecuencia de actualización, menor será el parpadeo de vídeo perceptible por el ojo humano. FSB (Front Side Bus [Bus frontal]): trayectoria de datos e interfaz física entre el procesador y la memoria RAM.
Página 264 IDE (Integrated Device Electronics [Electrónica de dispositivos integrados]): interfaz para dispositivos de almacenamiento masivo en los que la controladora está integrada en la unidad de disco duro o en la unidad de CD. IEEE 1394 (Institute of Electrical and Electronics Engineers, Inc): bus serie de alto rendimiento que se utiliza para conectar dispositivos compatibles con IEEE 1394, como cámaras digitales y reproductores de DVD, al ordenador.
Página 265 LCD (Liquid Crystal Display [Pantalla de cristal líquido]): tecnología utilizada en las pantallas de los ordenadores portátiles y en las pantallas planas. Lector de huellas dactilares: sensor de banda que utiliza las huellas dactilares del usuario para autenticar su identidad con el fin de ayudarle a proteger el ordenador. LED (Light-Emitting Diode [Diodo emisor de luz]): componente electrónico que emite luz para indicar el estado del ordenador.
Página 266 Minitarjeta: una tarjeta pequeña diseñada para dispositivos periféricos integrados, como controladoras de interfaces de red (NIC) de comunicaciones. La minitarjeta tiene una funcionalidad equivalente a una tarjeta de expansión PCI estándar. Minitarjeta PCI: estándar para dispositivos periféricos integrados con un énfasis en comunicaciones tales como módems y NIC.
Página 267 ms (Milisegundo): medida de tiempo que equivale a una milésima de segundo. Los tiempos de acceso de los dispositivos de almacenamiento se miden a menudo en milisegundos. NIC (Ver Adaptador de red). ns (Nanosegundo): medida de tiempo que equivale a una milmillonésima de segundo. NVRAM (Nonvolatile Random Access Memory [Memoria de acceso aleatorio no volátil]): tipo de memoria que almacena datos cuando el ordenador está...
Página 268 Placa del sistema: la principal tarjeta de circuitos del ordenador. También conocida como placa base. Plug-and-Play: capacidad del ordenador para configurar automáticamente los dispositivos. La característica Plug and Play permite la instalación y configuración automáticas, y proporciona compatibilidad con el hardware existente si el BIOS, el sistema operativo y todos los dispositivos también son compatibles con Plug and Play.
Página 269 RAM (Random Access Memory [Memoria de acceso aleatorio]): área principal de almacenamiento temporal para instrucciones de programas y datos. La información almacenada en la RAM se pierde cuando se apaga el ordenador. Ranura de expansión: conector de la placa base (en algunos ordenadores) en el que se inserta una tarjeta de expansión que la conecta al bus del sistema.
Página 270 SATA (ATA serie): versión en serie y más rápida de la interfaz ATA (IDE). ScanDisk: utilidad de Microsoft que comprueba los archivos, las carpetas y la superficie del disco duro en busca de errores. ScanDisk a menudo se ejecuta cuando se reinicia el ordenador después de haber dejado de responder.
Página 271 El número de colores y la resolución que puede mostrar un programa depende del monitor, de la controladora de vídeo y de sus controladores y de la cantidad de memoria de vídeo instalada en el ordenador. S-vídeo y salida de TV: conector que se utiliza para conectar un televisor o un dispositivo de audio digital al ordenador.
Página 272 Tiempo de funcionamiento de la batería: el período (en minutos u horas) durante el que la batería de un ordenador portátil envía corriente al ordenador. TPM (Trusted Platform Module [Módulo de plataforma de confianza]): función de seguridad basada en hardware que cuando se combina con el software de seguridad mejora la seguridad del ordenador y de la red mediante la habilitación de funciones como la protección de archivos y de correos electrónicos.
Página 273 USB (Universal Serial Bus [Bus serie universal]): interfaz de hardware para dispositivos de baja velocidad como, por ejemplo, un teclado, ratón, palanca de mando, escáner, juego de altavoces o impresora, dispositivos de banda ancha (módems de cable y DSL), dispositivos de imágenes o de almacenamiento compatibles con USB.
Página 274 W (Watt [Vatio]): medida de la potencia eléctrica. Un vatio es 1 amperio de corriente que fluye a 1 voltio. WHr (Watt-hour [Watios-hora]): unidad de medida usada normalmente para indicar la capacidad aproximada de una batería. Por ejemplo, una batería de 66 WHr puede proporcionar 66 W de potencia para 1 hora o 33 W para 2 horas.
