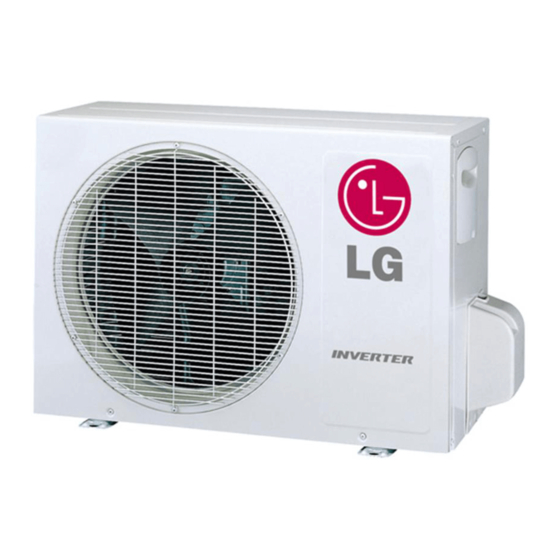

LG UU18WE Manual De Instalación
Ocultar thumbs Ver también para UU18WE:

Publicidad

Enlaces rápidos

MANUAL DE INSTALACIÓN
AIRE
ACONDICIONADO
Por favor, lea completamente este manual antes de instalar el producto.
El trabajo de instalación debe realizarse conforme a los estándares de cableado
nacionales por el personal autorizado.
Una vez haya leído el manual atentamente, guárdelo para futuras referencias.
Bomba de calor aire-agua
Traducción de las instrucciones originales
www.lg.com

Publicidad

Tabla de contenido
loading

Resumen de contenidos para LG UU18WE

  • Página 1 Por favor, lea completamente este manual antes de instalar el producto. El trabajo de instalación debe realizarse conforme a los estándares de cableado nacionales por el personal autorizado. Una vez haya leído el manual atentamente, guárdelo para futuras referencias. Bomba de calor aire-agua Traducción de las instrucciones originales www.lg.com...
  • Página 2: Tabla De Contenido

    ÍNDICE Precauciones de seguridad..................3 Instalación de la unidad de exterior...................7 Conexión de cableado........................8 Conexión de las tuberías ......................11 Prueba de fugas y evacuación....................14 Prueba de Funcionamiento .......................16 Función de autodiagnóstico .....................18 Guía de instalación junto al mar....................19...
  • Página 3: Precauciones De Seguridad

    Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños materiales, debe seguir las siguientes instrucciones. n Lea estas instrucciones antes de instalar el aire acondicionado. n Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacio- nadas con la seguridad.
  • Página 4: Funcionamiento

    Asegúrese de que el No desmonte ni modifi- Utilice una bomba al bastidor de instalación que los productos sin vacío o gas inerte de la unidad exterior causa justificada. (nitrógeno) cuando no está dañado debido proceda a pruebas de a un uso prolongado. escape o purga de aire.
  • Página 5 Si es necesario No utilice el cable de No abra la entrada de desenchufar el cable alimentación cerca de aspiración de la uni- de alimentación, generadores de calor. dad interior/exterior hágalo sujetando la durante el funciona- cabeza de la clavija y miento.
  • Página 6 ATENCIÓN n Instalación Instale la manguera Instale el aparato de Compruebe siempre de drenaje para ase- modo que el ruido o el si existen pérdidas de gurar que el drenaje aire caliente proceden- gas después de insta- pueda realizarse te de la unidad exterior lar o reparar la uni- correctamente.
  • Página 7: Instalación De La Unidad De Exterior

    (g/m) Líquido Estándar Máxima Estándar Máxima UU18WE Ø12.7(1/2) Ø6.35(1/4) UU24WE Ø15.88(5/8) Ø9.52(3/8) Si el tubo instalado es más corto de 7,5 m, no es necesaria una carga adicional. Refrigerante adicional = ((A) -7,5) x Refrigerante adicional (g) Unidad de interior...
  • Página 8: Conexión De Cableado

    Exterior da todas las líneas de suministro. Unidad interior • Modelo de disyuntor recomendado sólo por personal autorizado. Modelo Phase(Ø) ELCB UU18WE UU24WE Conexión de cables entre la unidad interior y la unidad exterior Outdoor Indoor unit unit PRECAUCIÓN El cable de alimentación conectado a la unidad exterior cumplirá...
  • Página 9: Precauciones De Colocación Del Cableado De Corriente Eléctrica

    u Precauciones de colocación del cableado de corriente eléctrica Utilice terminales de presión redondos para las conexiones al bloque del terminal de corriente. Cable de corriente eléctrica Terminal de presión redondo Cuando no estén disponibles, sigua las instrucciones que se exponen a continuación. No conecte cableado eléctrico con diferentes grosores al bloque de terminales de corriente eléc- trica.
  • Página 10: Conexión Del Cable A La Unidad Exterior

    Conexión del cable a la unidad exterior Retire el panel lateral para la conexión del cableado. Utilice la abrazadera para sujetar el cable. • Puesta a tierra. - Conecte el cable de mayor diámetro al terminal de tierra suministrado en la caja de control y póngalo a tierra.
  • Página 11: Conexión De Las Tuberías

    Conexión de las tuberías Preparación de las tuberías La principal causa de las fugas de gas es un defecto en el proceso de conexión por abo- Tubo de cardado. Realice estas conexiones obser- Sesgado Desigual Áspero cobre 90° vando el procedimiento siguiente. 1.
  • Página 12: Conexión De La Canalización - Exterior

    Conexión de la canalización - Exterior • Alinee el centro de la canalización y apriete suficientemente la tuerca cónica manualmen- Unidad de exterior • Finalmente, apriete la tuerca cónica con una Conductos de llave inglesa torsiométrica hasta que la llave líquido haga clic.
  • Página 13: Monte Las Tuberías

    Conexión de las tuberías Monte las tuberías Monte las tuberías envolviendo la por- ción de conexión de la unidad interior Selle un pequeño orificio alrededor de las tuberías con material aislante y asegúrelo con con un sellante tipo Cinta goma. Cinta dos tipos de cintas de vinilo.
  • Página 14: Prueba De Fugas Y Evacuación

    Prueba de fugas y evacuación El aire y la humedad que quedan en el sistema refrigerante provocan efectos no deseados como se indica a conti- nuación. 1. Incremento de la presión en el sistema. 2. Incremento de la corriente de operación. 3.
  • Página 15: Evacuación

    Evacuación 1. Conecte la manguera de carga descrita en pasos precedentes a la bomba de vacío para evacuar el tubo y la unidad interior. Unidad interior Confirme que la llave de paso “Lo” de la válvula colectora está abierta. A continuación, conecte la bomba de vacío. El tiempo de operación de la evacuación varía dependiendo de la longi- tud del tubo y la capacidad de la bomba.
  • Página 16: Prueba De Funcionamiento

    Prueba de Funcionamiento 1. PRECAUCIONES DURANTE LA PRUEBA DE FUNCIONAMIENTO • La alimentación eléctrica inicial debe suministrar como mínimo el 90 % del voltaje nominal. En caso contrario, el acondicionador de aire no funcionará. PRECAUCIÓN: ① Para la prueba de funcionamiento, realice primero una operación de refrigeración, incluso durante una estación calurosa.
  • Página 17 PRECAUCIÓN: Después de confirmar las condiciones anteriores, prepare el cableado de la forma siguiente: 1) Se debe contar siempre con una alimentación eléctrico individual y específica para el acondicionador de aire. En cuanto al método de cable- ado, siga las orientaciones del diagrama del circuito que encontrará en el interior de la tapa de la caja de control.
  • Página 18: Función De Autodiagnóstico

    Función de autodiagnóstico Indicador de error (Exterior) 2 veces 1 veces 2 veces 1 veces 2 veces 1 veces Error en unidad de exterior (ROJO) Ej) Error 21 (Pico de CC) LED1 LED1 AUUW18GE0 AUUW24GE0 Código de LED 1 (Rojo) Estado de interior Descripción error...
  • Página 19: Guía De Instalación Junto Al Mar

    Guía de instalación junto al mar PRECAUCIÓN 1. Los aparatos de aire acondicionado no deben instalarse en áreas donde se produzcan gases corrosivos, como los alcalinos o los ácidos. 2. No instale el aparato donde quede expuesto directamente al viento del mar (rocío salino). Puede producirse la corrosión en el producto.
